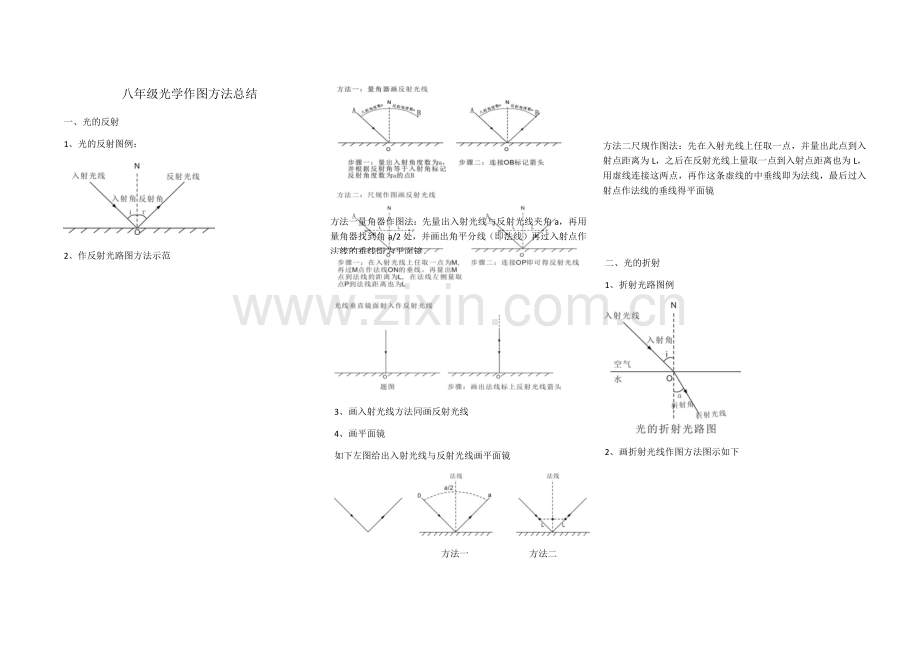

八年级光学作图方法总结
一、 光的反射
1、 光的反射图例：
方法一量角器作图法：先量出入射光线与反射光线夹角a，再用量角器找到角a/2处，并画出角平分线（即法线）再过入射点作法线的垂线即为平面镜。

2、作反射光路图方法示范

3、画入射光线方法同画反射光线
4、画平面镜
如下左图给出入射光线与反射光线画平面镜

方法一 方法二

方法二尺规作图法：先在入射光线上任取一点，并量出此点到入射点距离为L，之后在反射光线上量取一点到入射点距离也为L，用虚线连接这两点，再作这条虚线的中垂线即为法线，最后过入射点作法线的垂线得平面镜

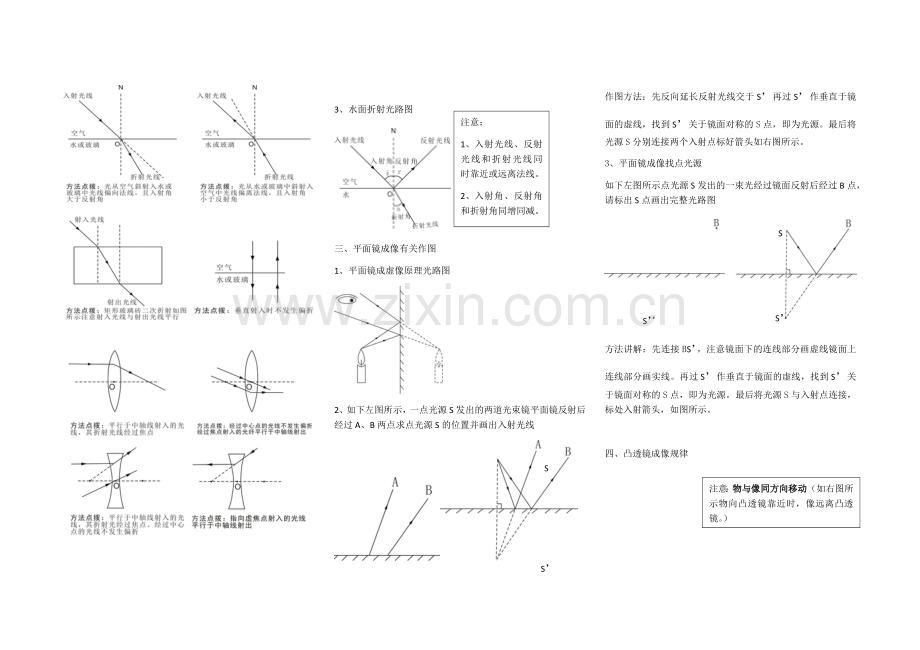

二、 光的折射
1、折射光路图例

2、画折射光线作图方法图示如下

注意：
1、 入射光线、反射光线和折射光线同时靠近或远离法线。
2、 入射角、反射角和折射角同增同减。
3、 光的反射与折射都是可逆的
3、 水面折射光路图

三、平面镜成像有关作图
1、 平面镜成虚像原理光路图

2、 如下左图所示，一点光源S发出的两道光束镜平面镜反射后经过A、B两点求点光源S的位置并画出入射光线
S
S，

作图方法：先反向延长反射光线交于S，再过S，作垂直于镜面的虚线，找到S，关于镜面对称的S点，即为光源。最后将光源S分别连接两个入射点标好箭头如右图所示。
3、 平面镜成像找点光源
如下左图所示点光源S发出的一束光经过镜面反射后经过B点，请标出S点画出完整光路图
S
S，
S，

方法讲解：先连接BS，，注意镜面下的连线部分画虚线镜面上连线部分画实线。再过S，作垂直于镜面的虚线，找到S，关于镜面对称的S点，即为光源。最后将光源S与入射点连接，标处入射箭头，如图所示。

注意：物与像同方向移动（如右图所示物向凸透镜靠近时，像远离凸透镜。）
四、 凸透镜成像规律
