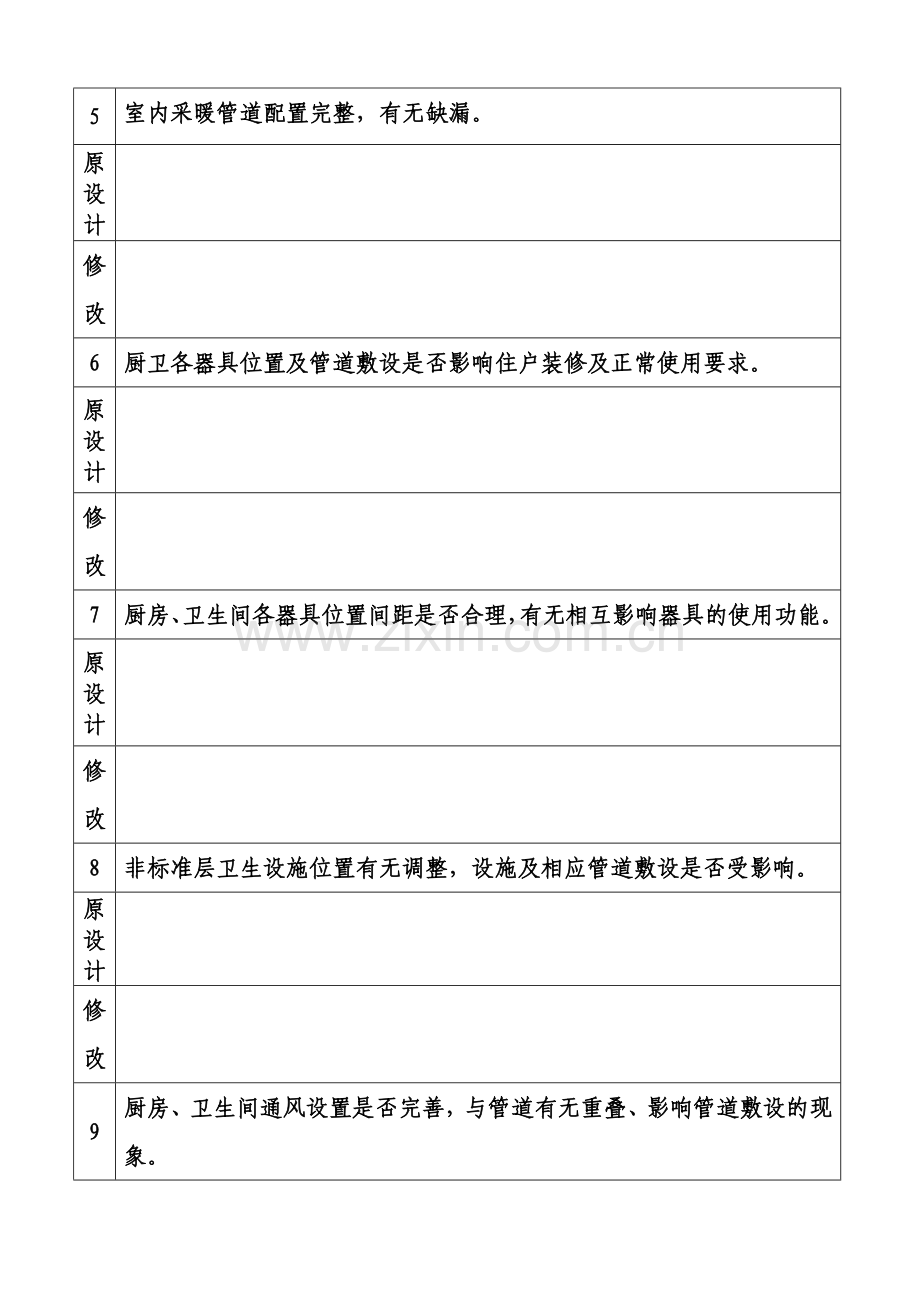

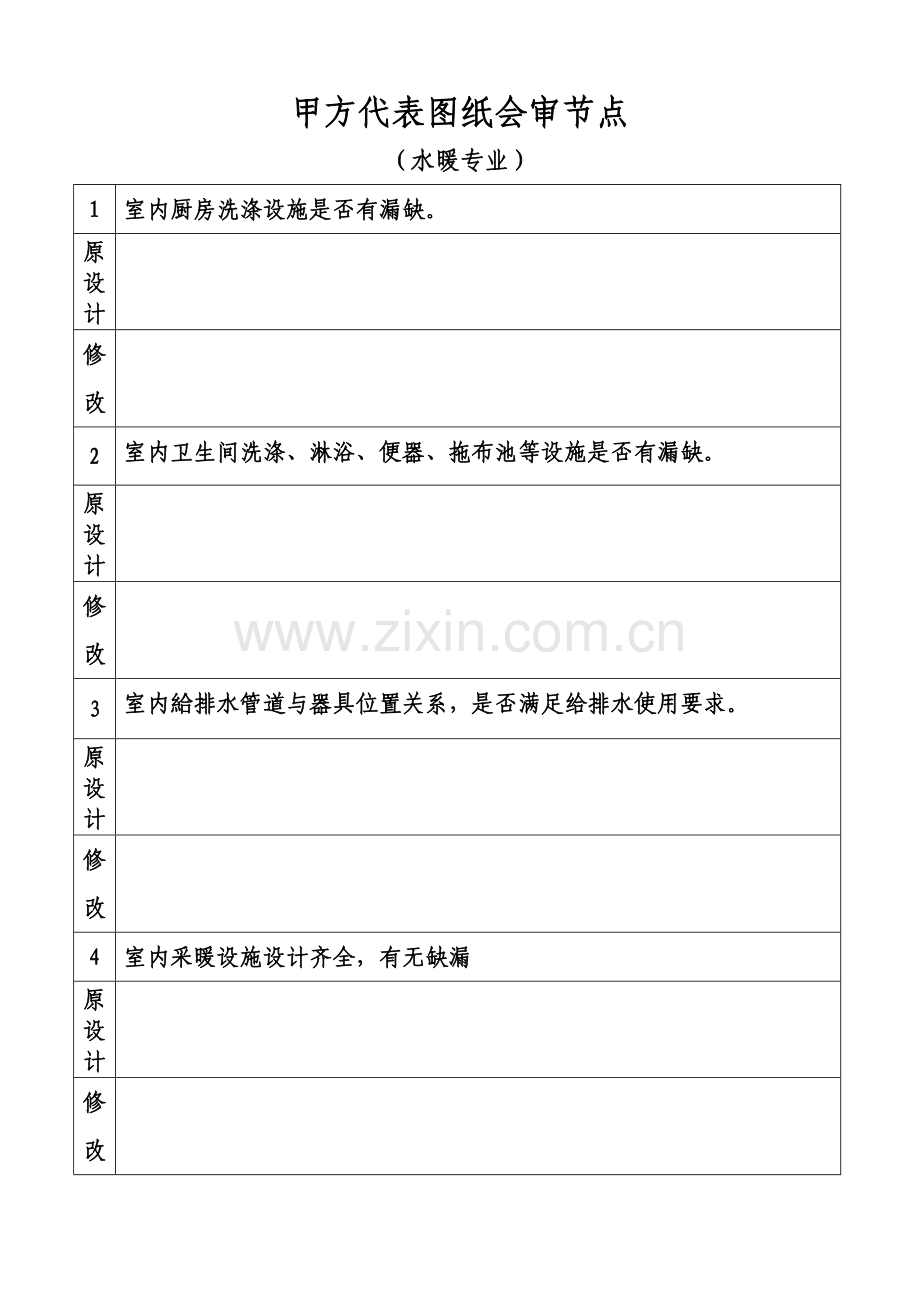

甲方代表图纸会审节点（水暖专业） 1 室内厨房洗涤设施是否有漏缺。原设计修改 2 室内卫生间洗涤、淋浴、便器、拖布池等设施是否有漏缺。原设计修改 3 室内給排水管道与器具位置关系，是否满足给排水使用要求。原设计修改 4 室内采暖设施设计齐全，有无缺漏原设计修改 5 室内采暖管道配置完整，有无缺漏。原设计修改 6 厨卫各器具位置及管道敷设是否影响住户装修及正常使用要求。原设计修改 7 厨房、卫生间各器具位置间距是否合理，有无相互影响器具的使用功能。原设计修改 8 非标准层卫生设施位置有无调整，设施及相应管道敷设是否受影响。原设计修改 9 厨房、卫生间通风设置是否完善，与管道有无重叠、影响管道敷设的现象。原设计修改 10 门窗位置、大小及开启是否影响卫生器具使用功能。原设计修改 11 管道、器具与开关插座、等电位等电器有无重叠，安全距离是否满足。原设计修改 12 空调洞等与门窗边框相对位置是否合理（保证门窗装饰线的安装）。原设计修改 13 天然气进户位置与门窗、给排水管道、电器开关插座、通风道安全距离是否满足。原设计修改 14 燃气壁挂炉等设备有无位置，与其他管道等的安全距离是否满足要求。原设计修改 15 厨房、卫生间排水管道下沿与门窗上口关系（保证吊顶不受影响）。原设计修改 16 各类预留洞（含天然气）位置的准确性，与电气插座、开关等相对位置是否满足安全、使用要求。原设计修改 17 板下敷设管道与灯具、吊顶的位置关系是否存在交叉、影响使用？原设计修改 18 采暖、给水分水器的位置是否影响观感和便于维修（采暖分水器严禁设在卫生间）。原设计修改 19 采暖系统排气装置是否可行，后期检修是否便利（检修口设计及尺寸、位置）。原设计修改 20 地沟内尺寸是否满足管道敷设完成后人员正常维护间距。原设计修改 21 地沟尺寸、检查口尺寸、位置与单元门的相对位置是否影响后期单元通道施工，是否影响检修和通行。原设计修改 22 外墙、屋面、地沟穿墙套管设置、选型及防水设置是否满足要求。原设计修改 23 管道保温有无设计，设计保温是否可行。原设计修改 24 单元管道井位置、尺寸是否能保证各类管道布置要求。原设计修改 25 空调冷凝水、雨水管道设置位置是否与室内器具匹配，是否影响外立面施工及观感。原设计修改 26 空调台板位置、尺寸设置是否合理、满足空调机放置。原设计修改 27 各类管材选用是否满足使用要求及后期维修便利，同时考虑其经济性。原设计修改 28 管线管径设计是否合理（满足使用要求及经济性）。原设计修改 29 各类管线布置与梁、柱、墙的位置关系是否可行。原设计修改 30 梁板墙位置及尺寸变化对设施、管道有无影响。原设计修改 31 商业网点卫生间、厨房设施设计是否完整。原设计修改 32 商业网点排污方案是否考虑厨卫分离。原设计修改 33 商业网点卫生间、厨房通风是否完善。原设计修改 34 商业网点是否具备通天然气条件。原设计修改 35 水暖重要节点详图是否完善。原设计修改 36 进户管道有无交叉、打架现象，标高与室外地坪标高的相对关系是否满足管道埋深要求。原设计修改 37 给排水、采暖、天然气管道、电器管道进户时相互位置及安全间距是否满足要求。原设计修改 38 图纸审查意见是否齐全，提出意见是否答复。原设计修改 39 图纸消防审核意见书是否齐全，提出意见是否有变更。原设计修改 34 平面图、大样图、系统图相互对比及常识的错、漏缺陷原设计修改甲方代表图纸会审节点（室外水暖专业） 1 各类管线与主楼的相对位置是否满足规范要求。原设计修改 2 水暖管线间是否满足检查井砌筑和安全间距要求。原设计修改 3 天然气管道与其他管道的安全距离是否满足规范要求。原设计修改 4 各类管道与环境道路、景观的相对位置是否合适。原设计修改 5 各类检查井严禁设置在单元通道、环境道路的道牙上原设计修改 6 排水管道坡度是否满足规范要求。原设计修改 7 采暖管道坡度是否满足规范要求。原设计修改 8 各类管道埋深高度是否满足规范要求。原设计修改 9 各类管线标高设置是否存在打架现象。原设计修改 10 各类主管线标高与主楼管道标高的相对位置是否合适。原设计修改 11 各类管道支管标高、位置与主楼管道是否一致。原设计修改 12 各类管道与主楼碰头管径是否一致。原设计修改 13 化粪池与主楼安全间距是否满足要求。原设计修改 14 化粪池与环境道路、景观相对位置是否合适。原设计修改 15 各类检查井尺寸是否满足管道施工及检修条件。原设计修改 16 各类管线管径设计是否合理原设计修改 17 保洁、物业用房等配套设施的供暖、供水方案可行性。原设计修改 18 商业网点排污方案是否考虑厨卫分离，室外隔油池的设置。原设计修改 19 小区绿化给水方案是否可行。原设计修改 20 各类管道在后续工程的预留口设置。原设计修改 21 水暖节点详图是否完善。原设计修改 22 图纸的错、漏缺陷。原设计修改
