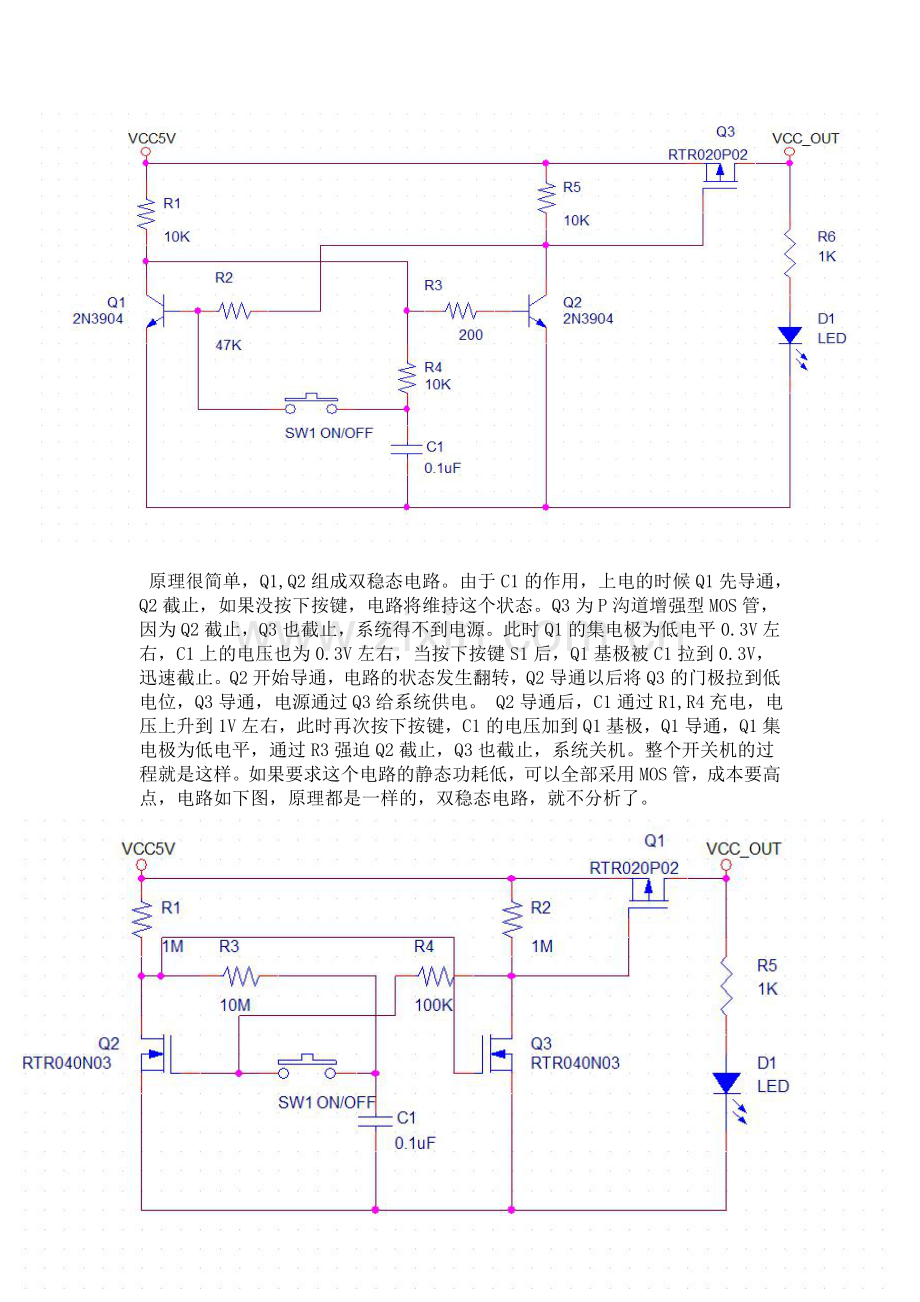

电路如图

原理很简单，Q1,Q2组成双稳态电路。由于C1的作用，上电的时候Q1先导通，Q2截止，如果没按下按键，电路将维持这个状态。Q3为P沟道增强型MOS管，因为Q2截止，Q3也截止，系统得不到电源。 此时Q1的集电极为低电平0.3V左右，C1上的电压也为0.3V左右，当按下按键S1后，Q1基极被C1拉到0.3V，迅速截止。Q2开始导通，电路的状态发生翻转，Q2导通以后将Q3的门极拉到低电位，Q3导通，电源通过Q3给系统供电。 Q2导通后，C1通过R1,R4充电，电压上升到1V左右，此时再次按下按键，C1的电压加到Q1基极，Q1导通，Q1集电极为低电平，通过R3强迫Q2截止，Q3也截止，系统关机。整个开关机的过程就是这样。如果要求这个电路的静态功耗低，可以全部采用MOS管，成本要高点，电路如下图，原理都是一样的，双稳态电路，就不分析了。

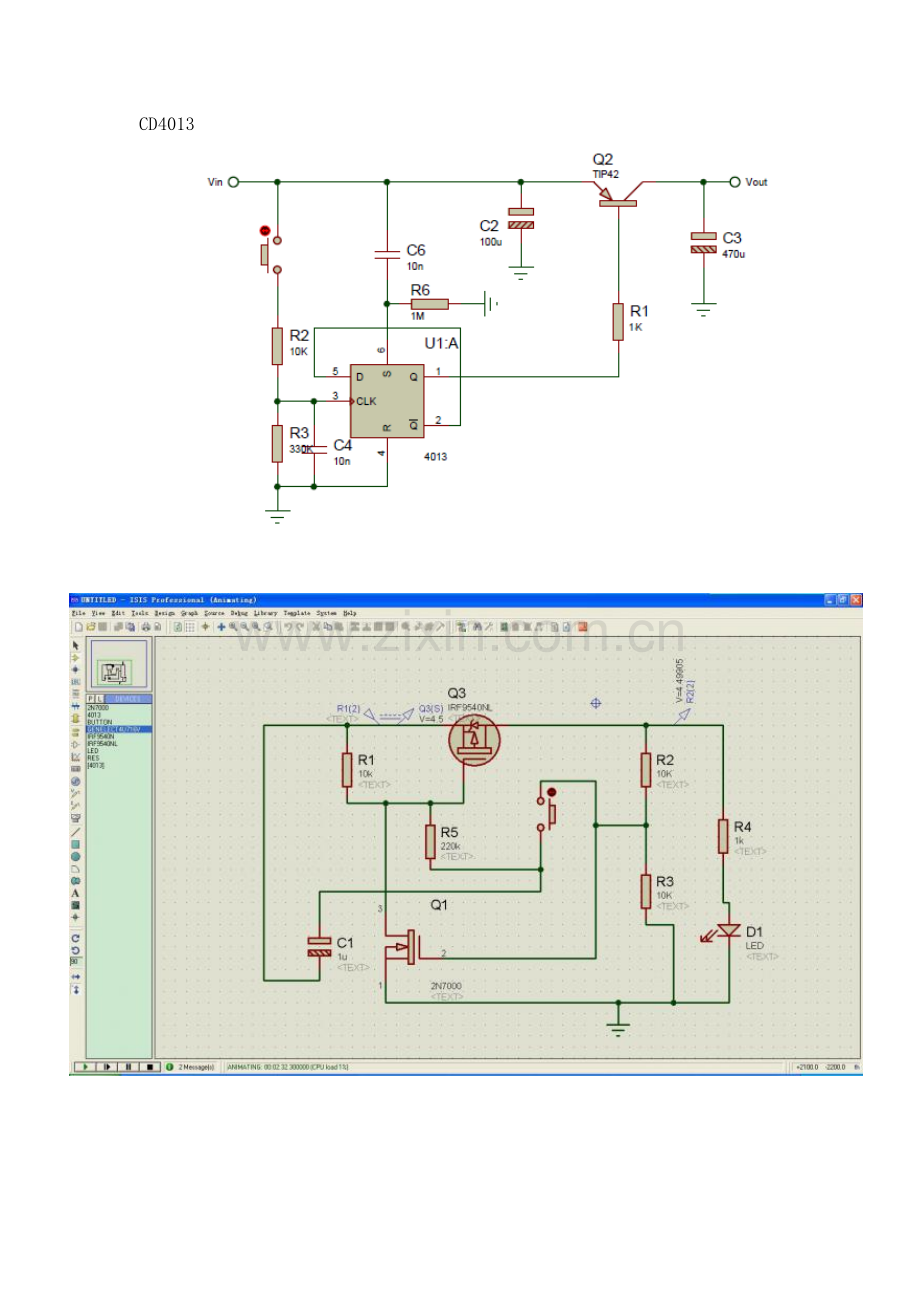

CD4013
