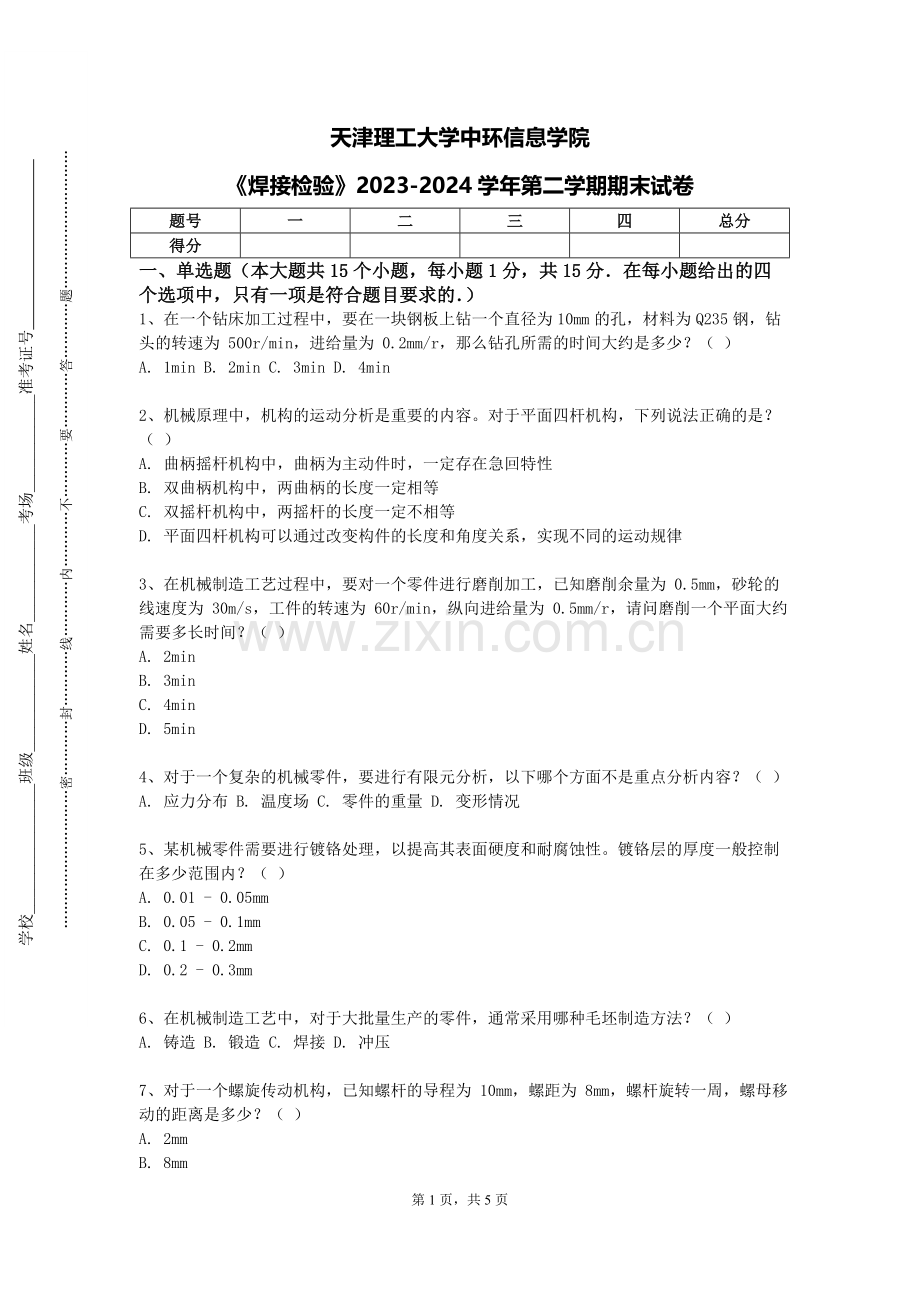

天津理工大学中环信息学院《焊接检验》2023-2024学年第二学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

天津理工大学中环信息学院
《焊接检验》2023-2024学年第二学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个钻床加工过程中，要在一块钢板上钻一个直径为 10mm 的孔，材料为 Q235 钢，钻头的转速为 500r/min，进给量为 0.2mm/r，那么钻孔所需的时间大约是多少？（ ）
A. 1min B. 2min C. 3min D. 4min

2、机械原理中，机构的运动分析是重要的内容。对于平面四杆机构，下列说法正确的是？（ ）
A. 曲柄摇杆机构中，曲柄为主动件时，一定存在急回特性
B. 双曲柄机构中，两曲柄的长度一定相等
C. 双摇杆机构中，两摇杆的长度一定不相等
D. 平面四杆机构可以通过改变构件的长度和角度关系，实现不同的运动规律

3、在机械制造工艺过程中，要对一个零件进行磨削加工，已知磨削余量为 0.5mm，砂轮的线速度为 30m/s，工件的转速为 60r/min，纵向进给量为 0.5mm/r，请问磨削一个平面大约需要多长时间？（ ）
A. 2min
B. 3min
C. 4min
D. 5min

4、对于一个复杂的机械零件，要进行有限元分析，以下哪个方面不是重点分析内容？（ ）
A. 应力分布 B. 温度场 C. 零件的重量 D. 变形情况

5、某机械零件需要进行镀铬处理，以提高其表面硬度和耐腐蚀性。镀铬层的厚度一般控制在多少范围内？（ ）
A. 0.01 - 0.05mm
B. 0.05 - 0.1mm
C. 0.1 - 0.2mm
D. 0.2 - 0.3mm

6、在机械制造工艺中，对于大批量生产的零件，通常采用哪种毛坯制造方法？（ ）
A. 铸造 B. 锻造 C. 焊接 D. 冲压

7、对于一个螺旋传动机构，已知螺杆的导程为 10mm，螺距为 8mm，螺杆旋转一周，螺母移动的距离是多少？（ ）
A. 2mm
B. 8mm
C. 10mm
D. 18mm

8、在机械加工中，钻孔是一种常见的孔加工方法。已知要在一块厚度为 50mm 的钢板上钻一个直径为 20mm 的通孔，钻孔的切削速度为 20m/min，进给量为 0.2mm/r，请问钻孔所需的时间约为多少？（ ）
A. 2min
B. 3min
C. 4min
D. 5min

9、在一个闭式齿轮传动系统中，小齿轮采用 40Cr 钢调质处理，大齿轮采用 45 钢正火处理。已知传递的功率为 10kW，小齿轮的转速为 1200r/min，齿轮的精度等级为 7 级，那么齿轮的模数应该选择多少？（ ）
A. 2mm B. 2.5mm C. 3mm D. 3.5mm

10、在机械设计中，要设计一个螺旋千斤顶，已知最大起重量为 50kN，螺纹的中径为 40mm，螺距为 8mm，材料的许用应力为 100MPa，请问螺纹的圈数至少应为多少？（ ）
A. 5
B. 6
C. 7
D. 8

11、在一个机械传动系统中，主动轮的转速为 1500r/min，从动轮的转速为 500r/min，若主动轮的直径为 200mm，那么从动轮的直径应该是多少？（ ）
A. 600mm B. 800mm C. 1000mm D. 1200mm

12、某一机械结构需要进行焊接工艺，若要求焊接接头质量高，应选择哪种焊接电源？（ ）
A. 交流电源 B. 直流电源 C. 脉冲电源 D. 以上都可以

13、在机械制造工艺中，磨削烧伤是一种常见的缺陷。已知磨削参数选择不当，会导致磨削烧伤。以下哪种措施可以减少磨削烧伤的发生？（ ）
A. 提高砂轮转速
B. 减小磨削深度
C. 增加工件转速
D. 选用较软的砂轮

14、在数控加工中，以下哪种编程方法适用于形状复杂、精度要求高的零件加工？（ ）
A. 手工编程 B. 自动编程 C. 宏程序编程 D. 以上都可以

15、在一个机械系统中，已知主动轮直径为 200mm ，从动轮直径为 800mm ，若主动轮转速为 1000r/min ，则从动轮转速为多少？（ ）
A. 250r/min
B. 500r/min
C. 1000r/min
D. 4000r/min

二、简答题（本大题共4个小题，共20分)
1、（本题5分）解释在机械制造工艺中，如何进行机械加工工艺过程的计算机辅助设计（CAPP），包括系统功能、工作流程和优势。

2、（本题5分）某机械系统采用了气动传动，分析气动传动的工作原理和特点，并说明其在工业生产中的应用场合。

3、（本题5分）解释机械加工中的工艺系统热变形对加工精度的影响，说明减少热变形的措施和方法。

4、（本题5分）对于机械零件的材料选择，说明在选择材料时需要考虑的因素（如零件的工作条件、性能要求、成本等），并举例说明不同材料（如金属材料、非金属材料）在机械零件中的应用。

三、绘图题（本大题共5个小题，共25分)
1、（本题5分）绘制一个内六角紧定螺钉的零件图，标注出螺钉的头部尺寸、螺纹长度和公称直径等主要尺寸。

2、（本题5分）根据给定的工作条件和行程，绘制一个双滑块机构的机构运动简图，标明各构件的长度和运动副类型。

3、（本题5分）依照给定的尺寸和形状，绘制一个滚针和保持架组件的剖视图，标注其主要尺寸和安装尺寸，并注明其型号和技术要求。

4、（本题5分）绘制一个离心式水泵的装配图，包括叶轮、泵壳、轴、密封装置等主要零部件。

5、（本题5分）设计并绘制一个轴用弹性挡圈的零件图，标注挡圈的内径、外径和厚度等尺寸。

四、分析题（本大题共4个小题，共40分)
1、（本题10分）在航空航天领域，对于飞机起落架的设计，分析如何考虑承受巨大的冲击载荷、复杂的工况以及严格的重量限制，设计出可靠且高效的起落架结构，并进行强度和疲劳分析。

2、（本题10分）机械加工中的镗削加工有其特点和应用。分析镗削加工的工艺参数和注意事项。

3、（本题10分）分析在机械产品的绿色设计中，如何考虑产品的生命周期，从原材料选择、制造工艺、使用过程到报废回收，减少对环境的影响，实现可持续发展。

4、（本题10分）在一个机械装配工艺中，螺栓连接经常出现松动现象。请从螺栓的预紧力、螺纹的配合、工作环境的振动等方面探讨松动的原因，并给出防止螺栓松动的方法。

第5页，共5页
