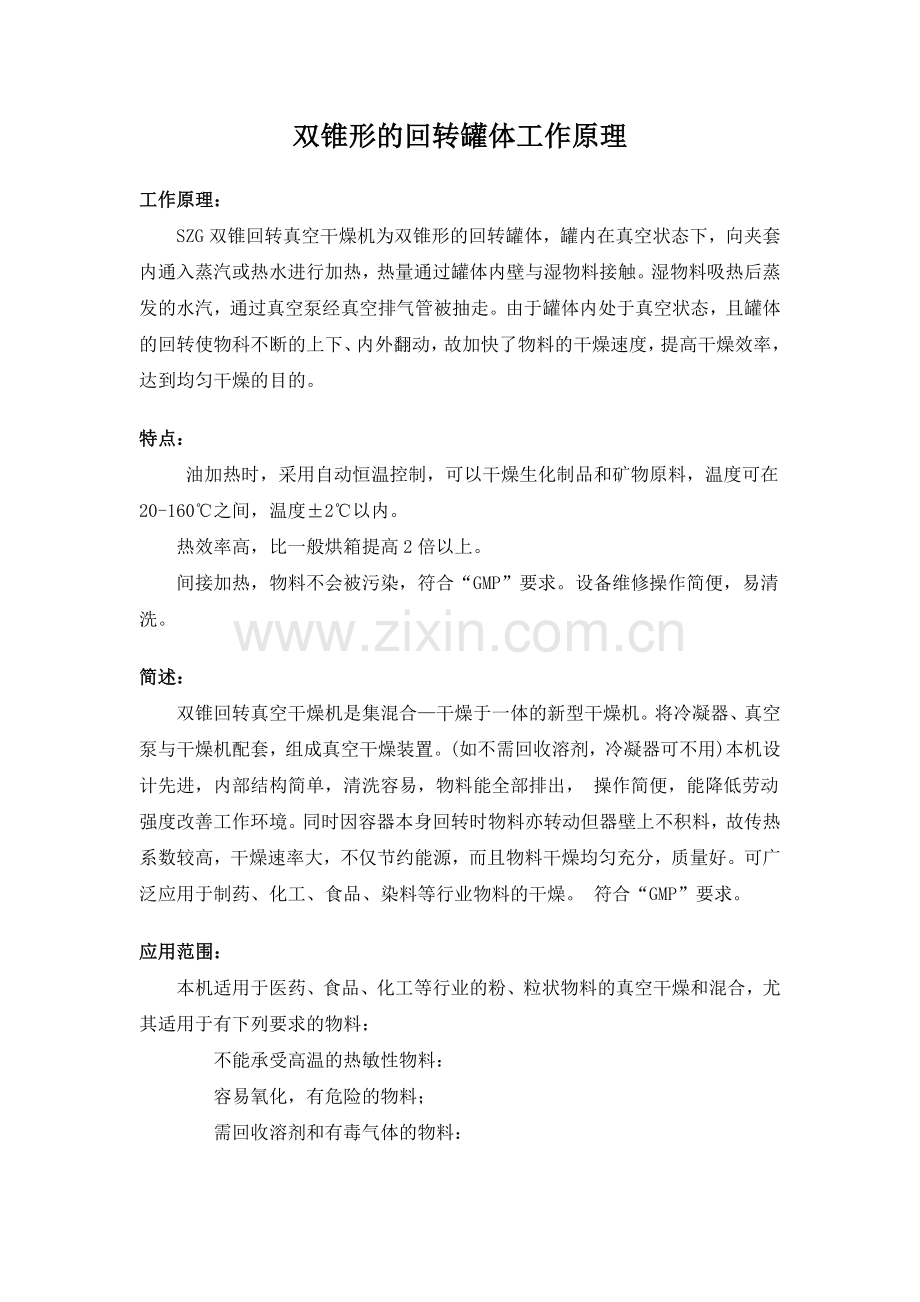

双锥形的回转罐体工作原理
工作原理：
　　SZG双锥回转真空干燥机为双锥形的回转罐体，罐内在真空状态下，向夹套内通入蒸汽或热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物科不断的上下、内外翻动，故加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。
特点：
　　 油加热时，采用自动恒温控制，可以干燥生化制品和矿物原料，温度可在20-160℃之间，温度±2℃以内。
　　热效率高，比一般烘箱提高2倍以上。
　　间接加热，物料不会被污染，符合“GMP”要求。设备维修操作简便，易清洗。
简述：
　　双锥回转真空干燥机是集混合—干燥于一体的新型干燥机。将冷凝器、真空泵与干燥机配套，组成真空干燥装置。(如不需回收溶剂，冷凝器可不用)本机设计先进，内部结构简单，清洗容易，物料能全部排出， 操作简便，能降低劳动强度改善工作环境。同时因容器本身回转时物料亦转动但器壁上不积料，故传热系数较高，干燥速率大，不仅节约能源，而且物料干燥均匀充分，质量好。可广泛应用于制药、化工、食品、染料等行业物料的干燥。 符合“GMP”要求。
应用范围：
　　本机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥和混合，尤其适用于有下列要求的物料：
　　　　不能承受高温的热敏性物料：
　　　　容易氧化，有危险的物料；
　　　　需回收溶剂和有毒气体的物料：
　　　　要求残留挥发物含量极低的物料；
　　　　要求混合充分，均匀的物料；

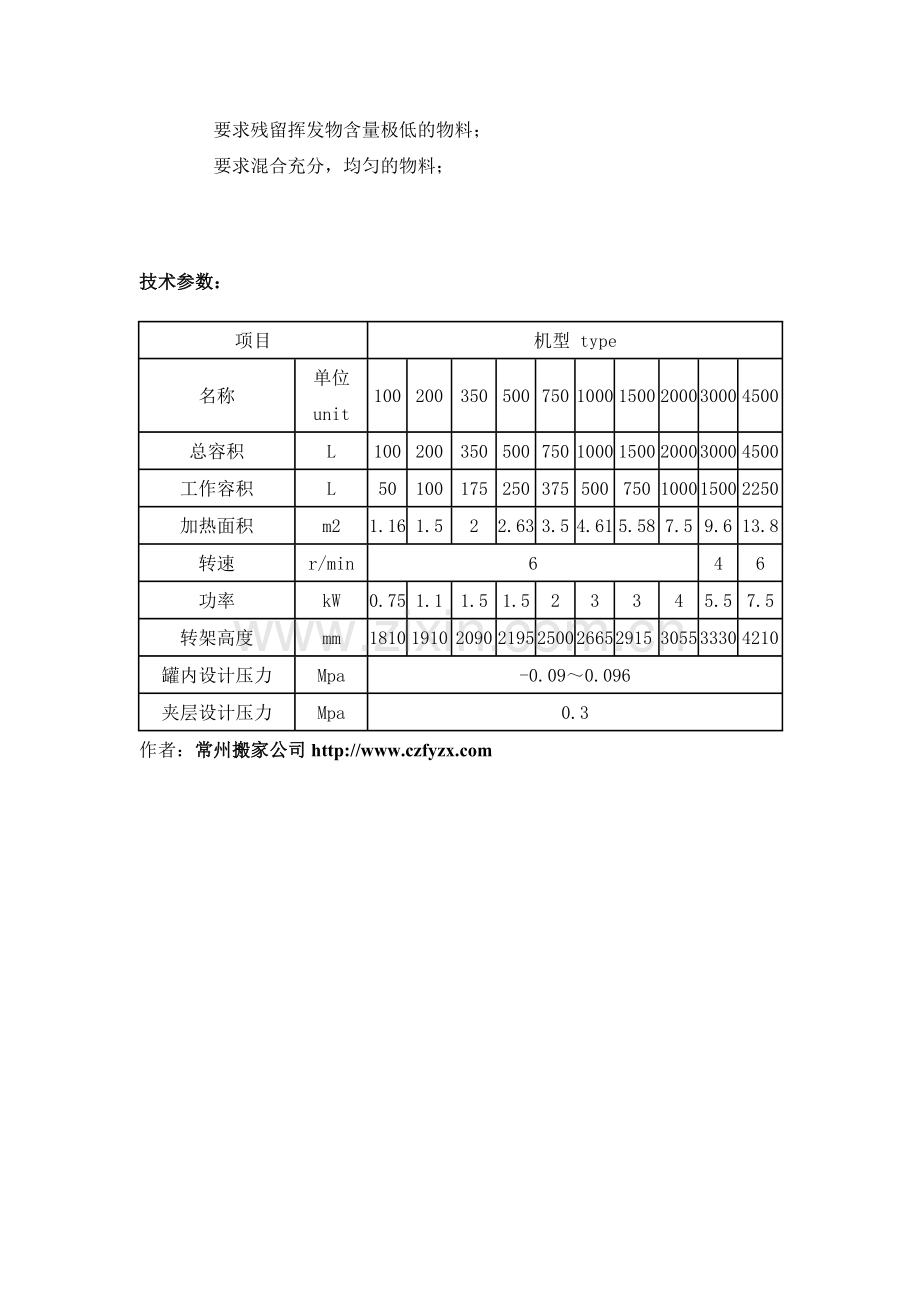

技术参数：
项目
机型 type
名称
单位 unit
100
200
350
500
750
1000
1500
2000
3000
4500
总容积
L
100
200
350
500
750
1000
1500
2000
3000
4500
工作容积
L
50
100
175
250
375
500
750
1000
1500
2250
加热面积
m2
1.16
1.5
2
2.63
3.5
4.61
5.58
7.5
9.6
13.8
转速
r/min
6
4
6
功率
kW
0.75
1.1
1.5
1.5
2
3
3
4
5.5
7.5
转架高度
mm
1810
1910
2090
2195
2500
2665
2915
3055
3330
4210
罐内设计压力
Mpa
-0.09～0.096
夹层设计压力
Mpa
0.3
