SolidWorks工程图转换CAD比例随之变化的方法.doc

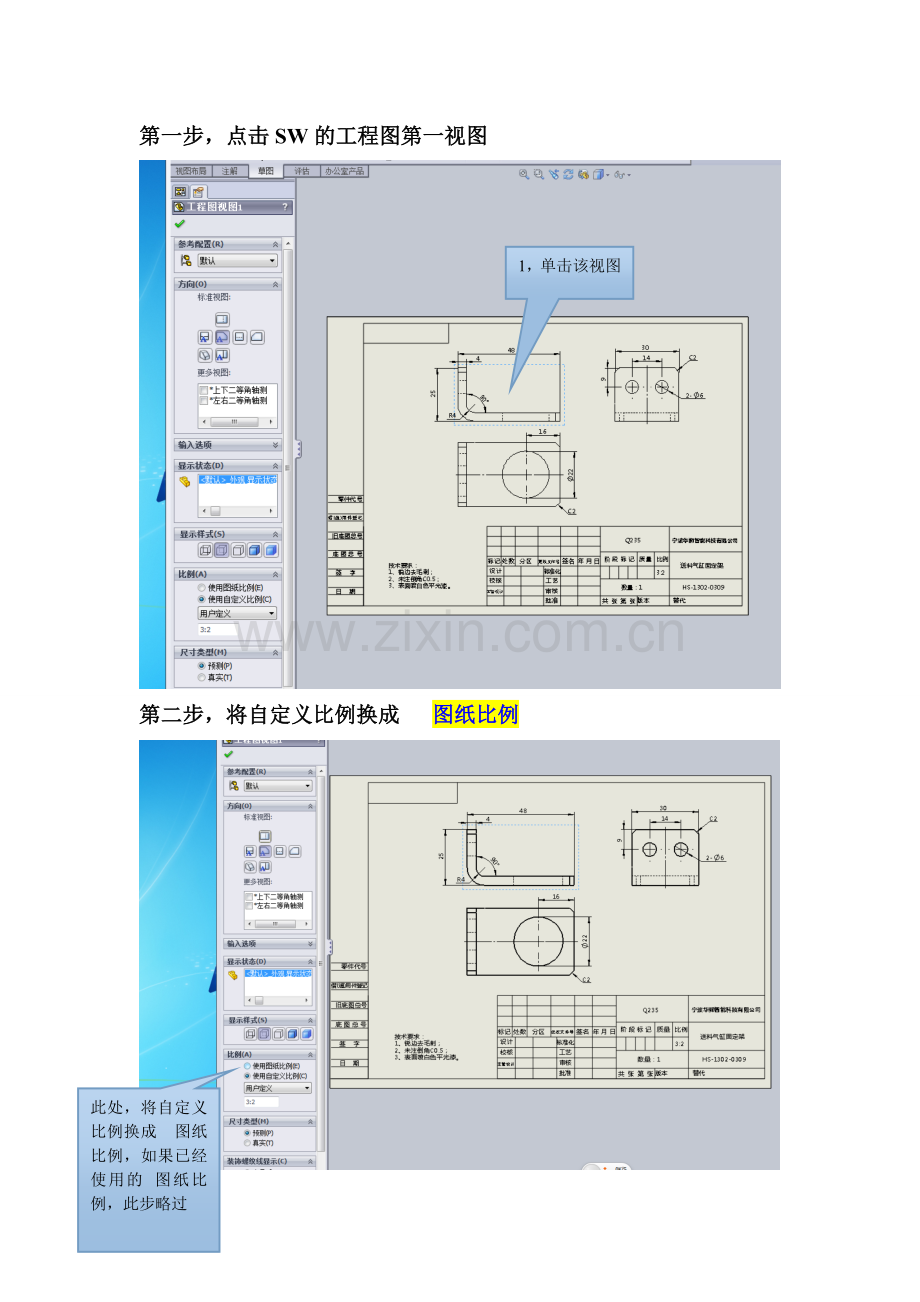

第一步，点击SW的工程图第一视图
1，单击该视图

第二步，将自定义比例换成 图纸比例
此处，将自定义比例换成 图纸比例，如果已经使用的 图纸比例，此步略过

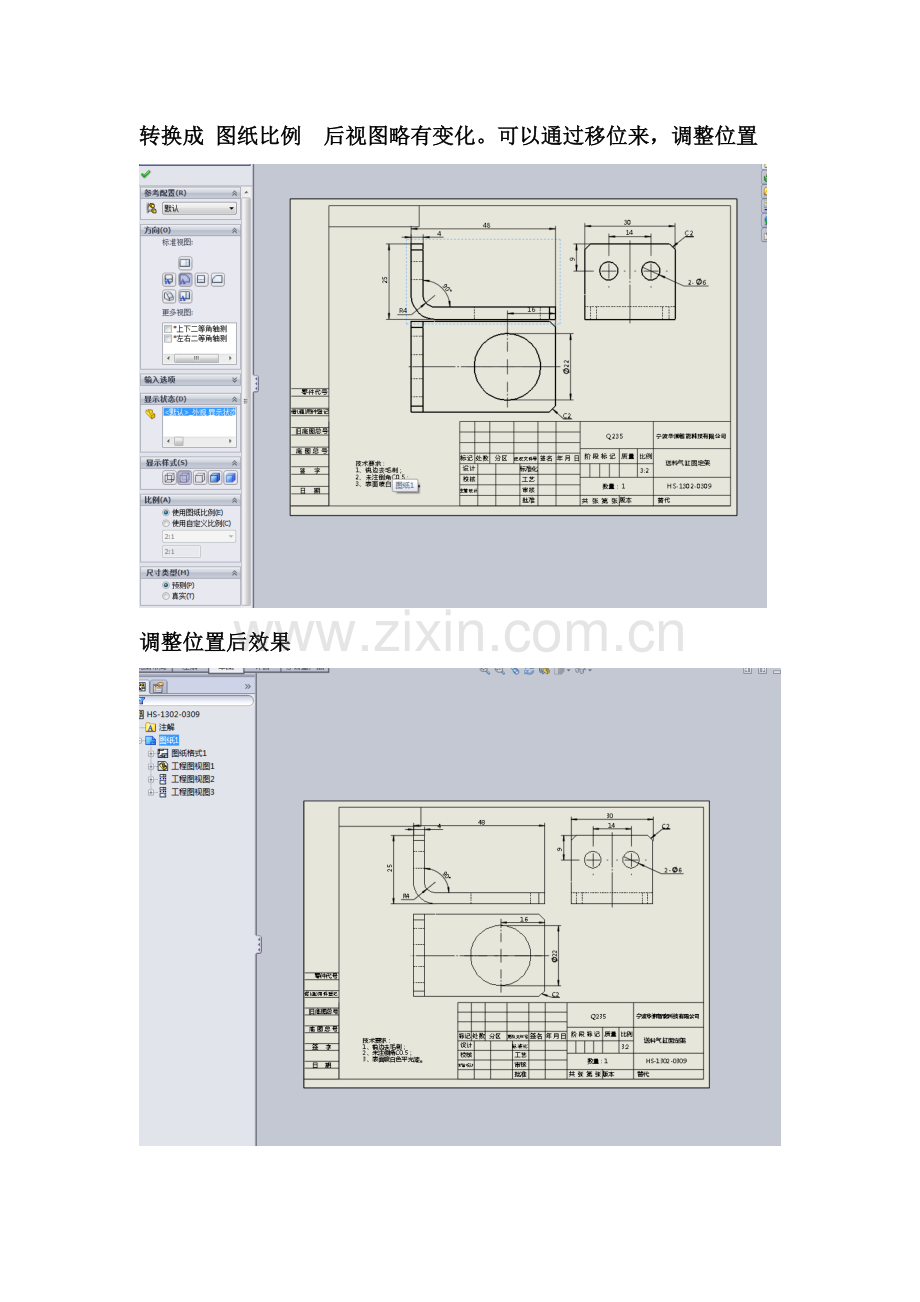

转换成 图纸比例 后视图略有变化。可以通过移位来，调整位置

调整位置后效果

第三步，点击 文件-另存为，选择 DXF格式文件，选择好想要存放的位置。（建议使用DXF格式防止低版本CAD出现打不开的现象）

第四步，点击选项
单击此处（此步非常重要）

第五步，在 激活处打勾√，并且选择 图纸比例 （此步非常重要）
然后在此处选择图纸比例
先单击此处，激活√

第六步，单击确定
单击此处

第七步，单击 保存

第八步，看是否正确，用CAD打开 刚才 另存为 的DXF文件
这个尺寸是，原先图纸就有的

这个尺寸，是我转换后标准的

结果显示，图纸完全以正确的比例，转换到了CAD
