Smart Array系列阵列卡的配置

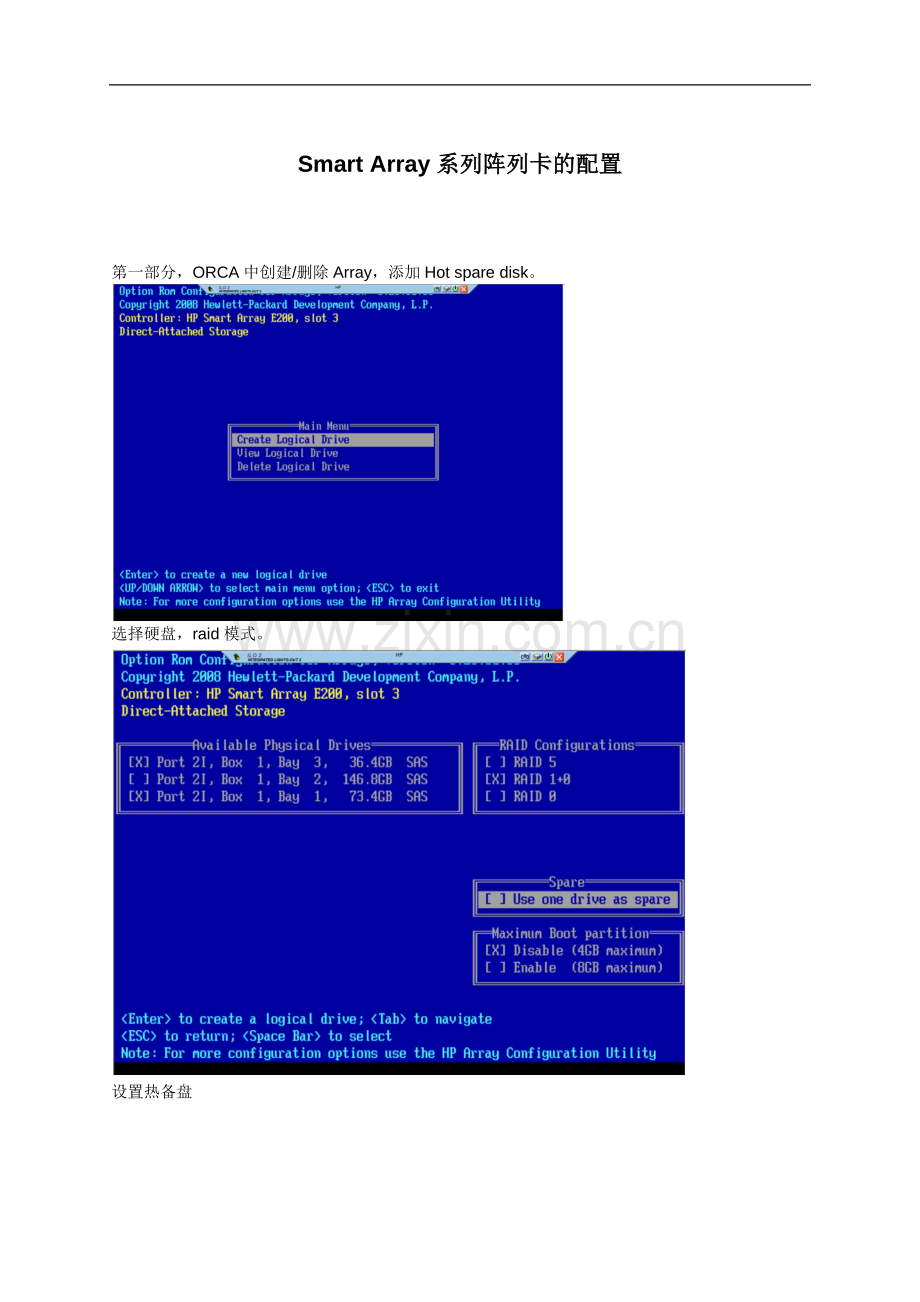

第一部分，ORCA中创建/删除Array，添加Hot spare disk。

选择硬盘，raid模式。

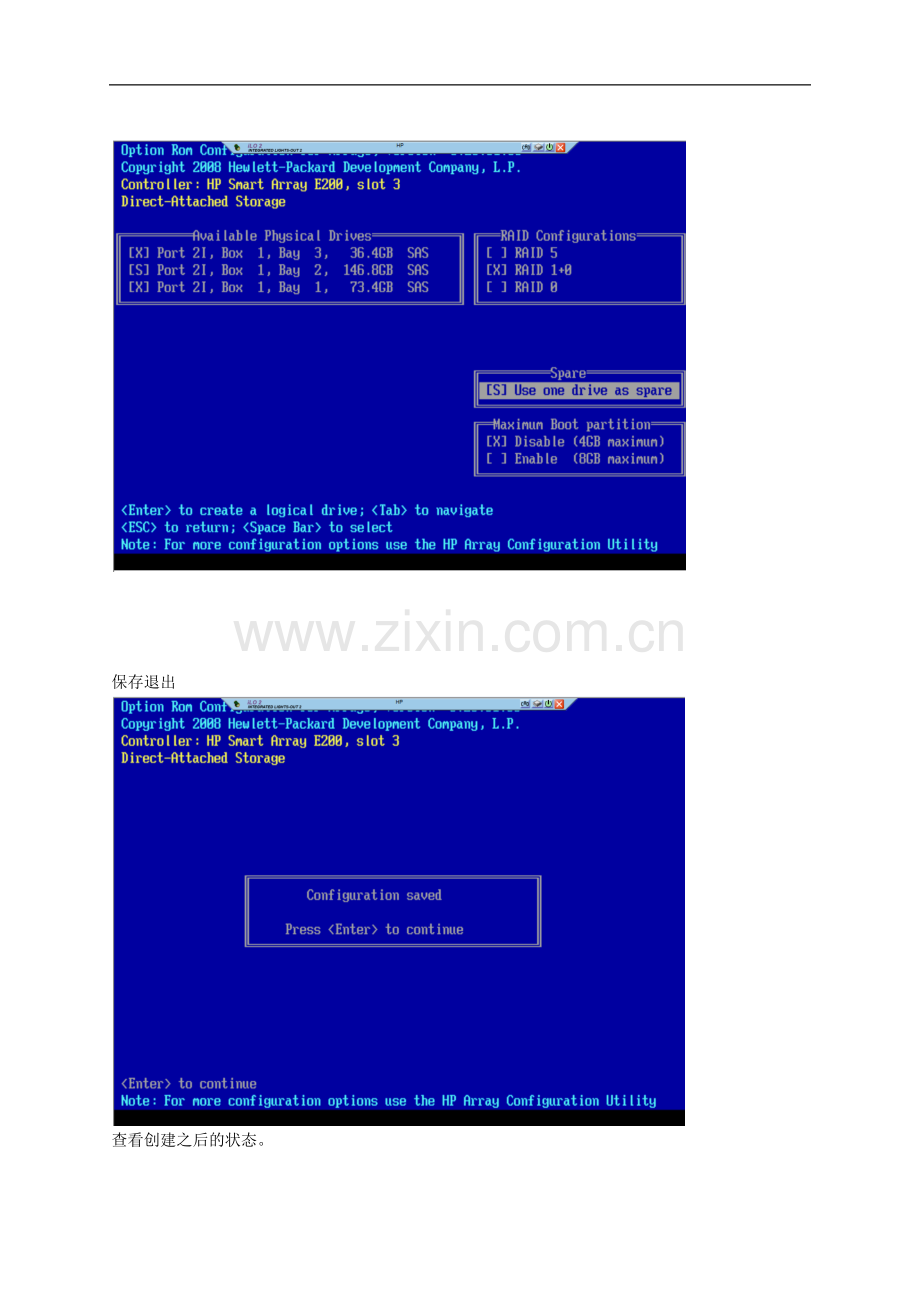

设置热备盘

保存退出

查看创建之后的状态。

查看热备盘的状态

删除阵列。

再次确认是否删除。

保存，退出。

查看是否已删除。

删除成功。

第二部分，在ACU里添加创建/删除Array，扩容，查看Array阵列卡状态。

用ss光盘引导。

选择语言

同意协议。

选择Maintenance

选择HP Array Configuration and Diagnostics

选择阵列卡

进入配置界面。

点击 Create Array，选择要创建的硬盘，点击OK。

点击Create Logical Drive.

选择创建的具体信息。点击save，退出。

ACU扩容，点击Expand Array。

选择要扩进的硬盘。

等待Transforming为100完成，点击Rescan System进行刷新。

点击Extend Logical Drive进行LD1的扩容。

查看阵列卡状态截图

查看Array信息截图

第三部分，Rebuild
关机-》替换硬盘-》开机-》出现如下界面

选择F1直接进入系统。

进入ACU，查看状态。

注：Rebuild Priority可以调整Rebuild的级别。

当两块LD都显示100%，刷新之后，Rebuild成功。

实验总结：掌握Smart Array系列阵列卡的配置。
1. ORCA和ACU中创建/删除 Array；
2. 添加hot spare disk；
3. ACU中扩容；
4. 查看Array和阵列卡状态；
5. Rebuild过程。
