5V1.5A旅充承认书(DC2.5)欧规.doc

深圳市安富利显示技术有限公司
ANFUNET TECHNOLOGIES（SHEN ZHEN） CO., LTD.
REVISION
(版本)
01
DATE
(日期)
2012-06-12
PART NUMBER
(产品编码)
A02S050150E
CUSTOMER NAME AND MODEL
(客户名称和型号)
5V/1.5A旅充(DC2.5)

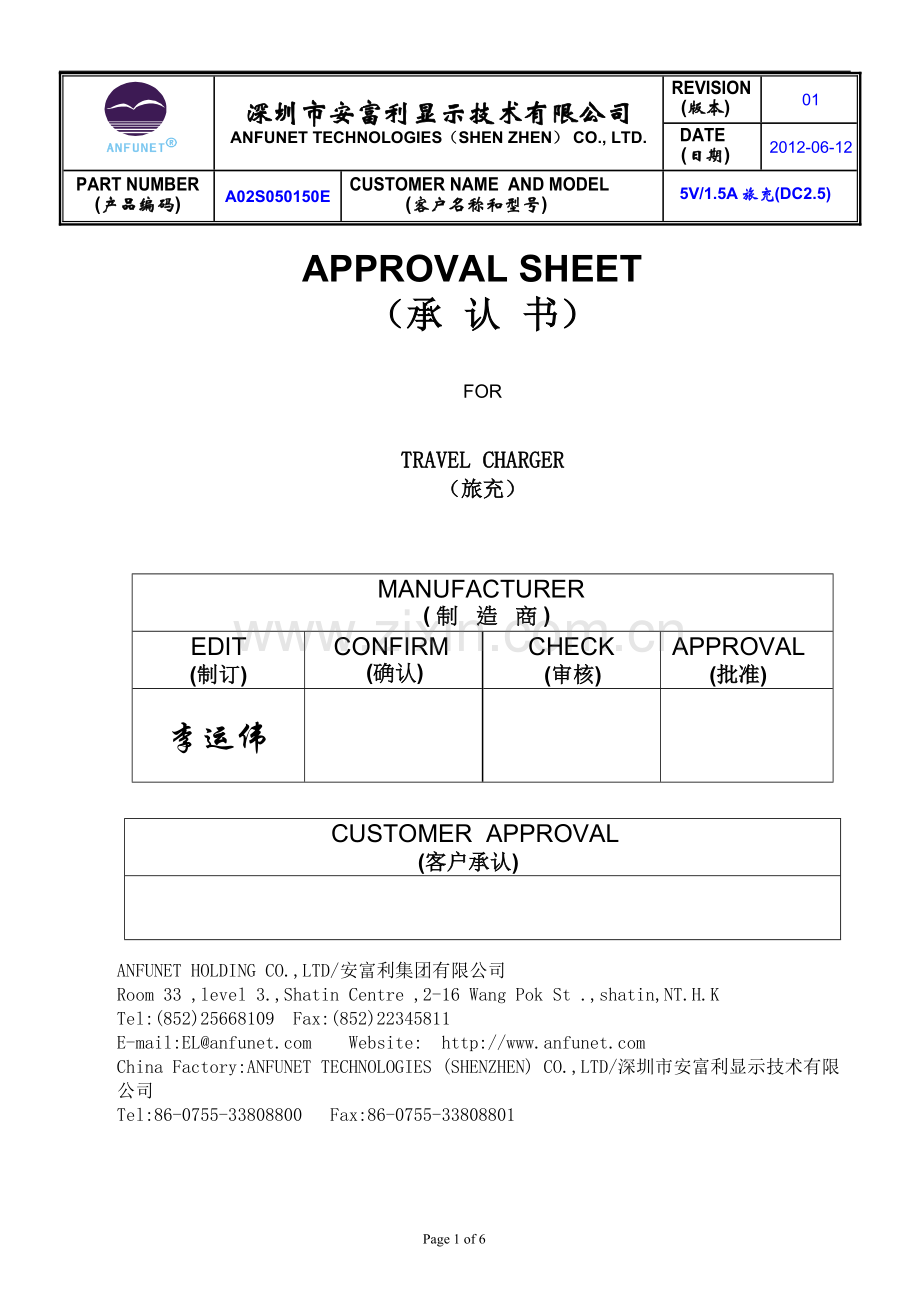

APPROVAL SHEET
（承 认 书）

FOR

TRAVEL CHARGER
（旅充）

MANUFACTURER
( 制 造 商 )
EDIT
(制订)
CONFIRM
(确认)
CHECK
(审核)
APPROVAL (批准)
李运伟

CUSTOMER APPROVAL
(客户承认)

ANFUNET HOLDING CO.,LTD/安富利集团有限公司
Room 33 ,level 3.,Shatin Centre ,2-16 Wang Pok St .,shatin,NT.H.K
Tel:[phone] Fax:[phone]
E-mail:EL@ 　Website:　
China Factory:ANFUNET TECHNOLOGIES (SHENZHEN) CO.,LTD/深圳市安富利显示技术有限公司
Tel:[phone] Fax:[phone]

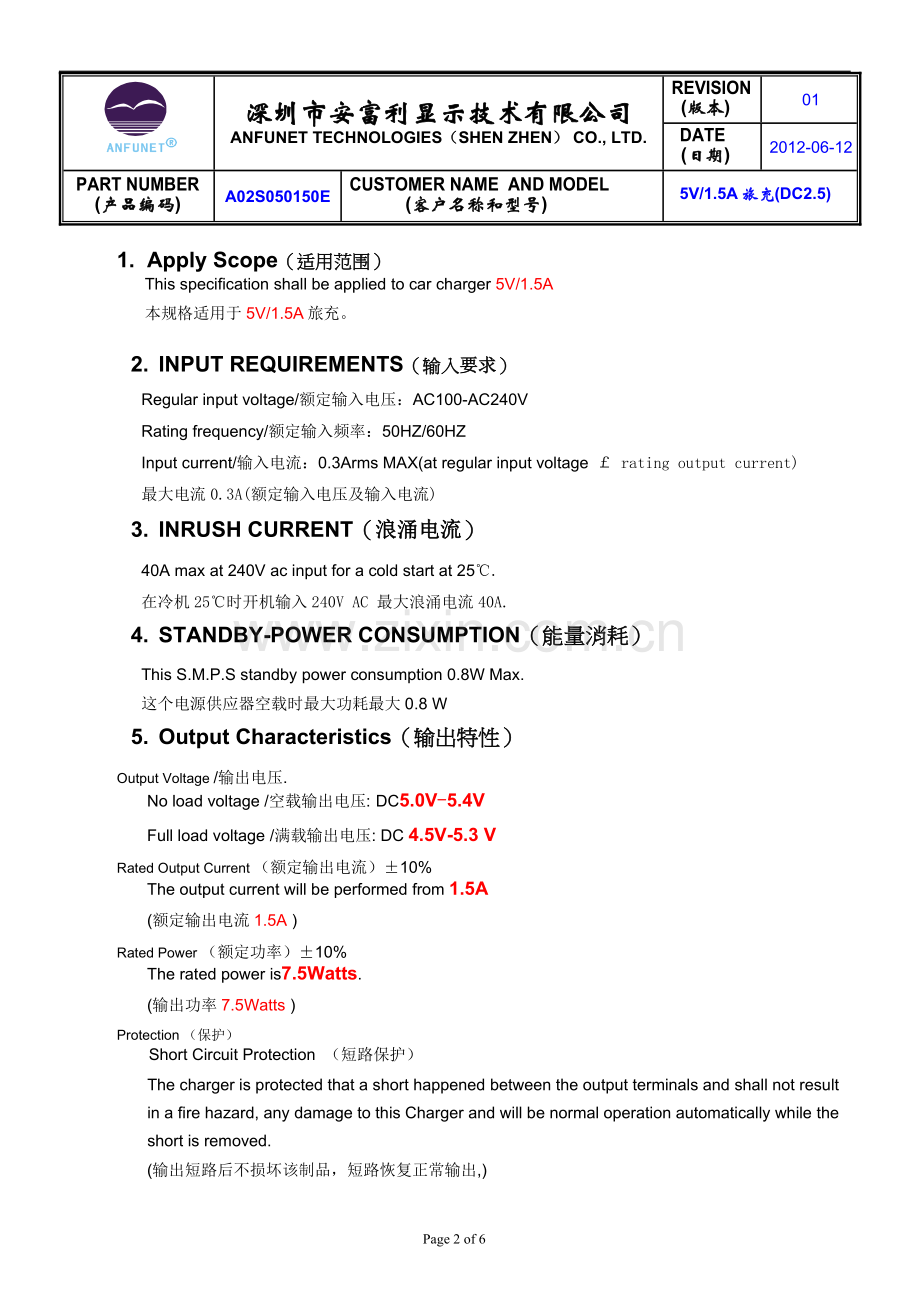

1. Apply Scope（适用范围）
This specification shall be applied to car charger 5V/1.5A
本规格适用于5V/1.5A旅充。

2. INPUT REQUIREMENTS（输入要求）
Regular input voltage/额定输入电压：AC100-AC240V
Rating frequency/额定输入频率：50HZ/60HZ
Input current/输入电流：0.3Arms MAX(at regular input voltage ￡ rating output current)
最大电流0.3A(额定输入电压及输入电流)
3. INRUSH CURRENT（浪涌电流）
40A max at 240V ac input for a cold start at 25℃.
在冷机25℃时开机输入240V AC 最大浪涌电流40A.
4. STANDBY-POWER CONSUMPTION（能量消耗）
This S.M.P.S standby power consumption 0.8W Max.
这个电源供应器空载时最大功耗最大0.8 W
5. Output Characteristics（输出特性）
Output Voltage /输出电压.
No load voltage /空载输出电压: DC5.0V-5.4V
Full load voltage /满载输出电压: DC 4.5V-5.3 V
Rated Output Current （额定输出电流）±10%
The output current will be performed from 1.5A
(额定输出电流1.5A )
Rated Power （额定功率）±10%
The rated power is7.5Watts.
(输出功率7.5Watts )
Protection （保护）
Short Circuit Protection （短路保护）
The charger is protected that a short happened between the output terminals and shall not result in a fire hazard, any damage to this Charger and will be normal operation automatically while the short is removed.
(输出短路后不损坏该制品，短路恢复正常输出,)
6. Mechanical Features（外形尺寸图）

欧规外壳（不带灯孔不印字）

尺寸：41.5mm*70mm*44.5mm

7. Rating Label Drawing（标贴纸图）

8. The DC line size diagram（DC线尺寸图）
(1) DC2.5

9. Packing Drawing（装箱图）

Page 6 of 6
