敏科Smartech-sales-production演示课件.ppt

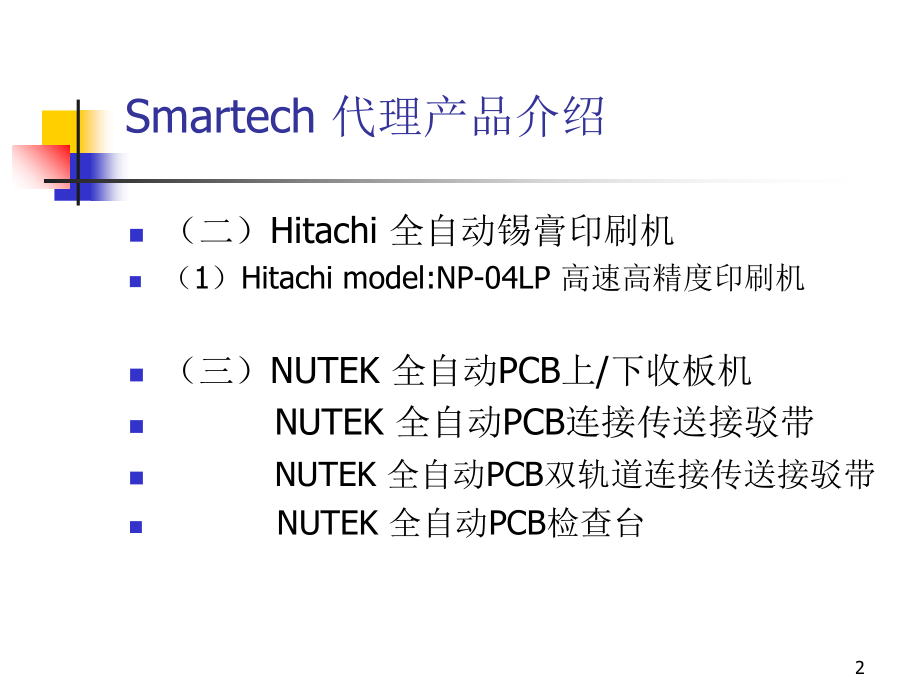

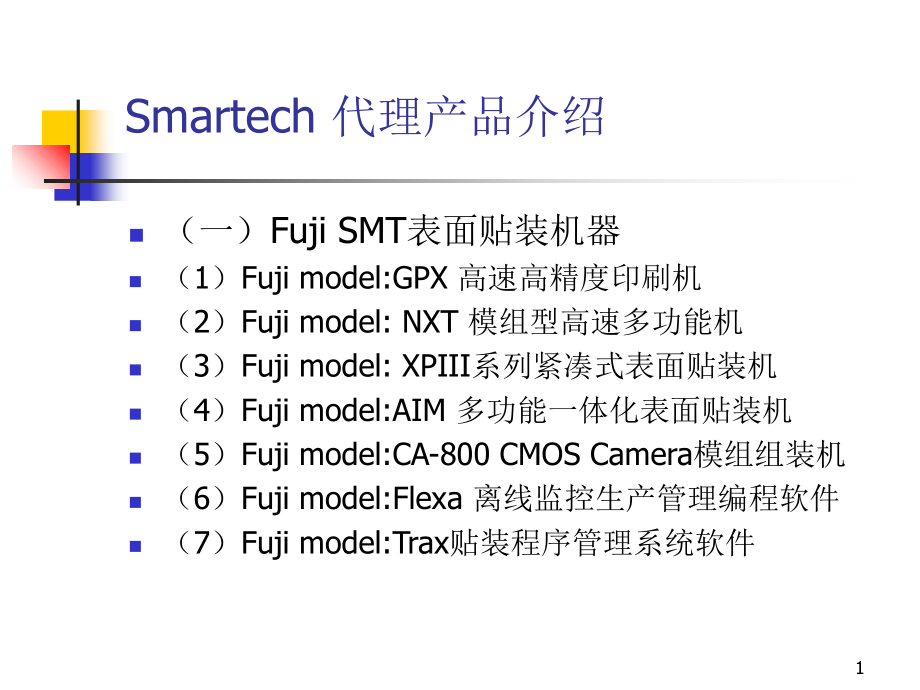

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Smartech 代理产品介绍,（一）Fuji SMT表面贴装机器,（1）Fuji model:GPX 高速高精度印刷机,（2）Fuji model:NXT 模组型高速多功能机,（3）Fuji model:XPIII系列紧凑式表面贴装机,（4）Fuji model:AIM 多功能一体化表面贴装机,（5）Fuji model:CA-800 CMOS Camera模组组装机,（6）Fuji model:Flexa 离线监控生产管理编程软件,（7）Fuji model:Trax贴装程序管理系统软件,1,Smartech 代理产品介绍,（二）Hitachi 全自动锡膏印刷机,（1）Hitachi model:NP-04LP 高速高精度印刷机,（三）NUTEK 全自动PCB上/下收板机,NUTEK 全自动PCB连接传送接驳带,NUTEK 全自动PCB双轨道连接传送接驳带,NUTEK 全自动PCB检查台,2,Smartech 代理产品介绍,（四）Heller 无铅全热风回流焊炉,（1）Heller model:1800EXL系列回流焊炉,包括主力型号：,Heller model:1808/1809,无铅全热风回流焊炉,（2）Heller model:1900EXL系列回流焊炉,包括主力型号：,Heller model:1912/1913,无铅全热风回流焊,3,Smartech 代理产品介绍,（五）Viscom AOI&X-ray系列检查设备,（1）Viscom AOI,包括主力型号：,Viscom model:3088AV 紧凑式AOI光学检查机,（2）Viscom X-RAY,包括主力型号：,Viscom model:8008 离线操作X光透射检查机,4,Smartech 代理产品介绍,（六）Orbotech AOI系列检查设备,（1）Orbotech model:Vantage S22炉前AOI光学检查机,（2）Orbotech model:Symbion P36炉后AOI光学检查机,（七）Exerra X-射线检查设备,（1）Exerra model:X-Scan 28 x射线检查设备,（八）Cogiscan RFID射频识别应用软件,5,Fuji model:GPX高速高精度锡膏印刷机,6,Fuji model:GPX高速高精度锡膏印刷机,设备性能基本参数,处理PCB板尺寸（LxW)：50 x 50mm 457 x 356mm,PCB印刷速度：1mm/s 300mm/s,PCB&钢网基准点对正校正精度：/-0.015mm(3&),PCB送板时间：7.50sec/pcs*包括PCB搬出*搬入*定位点读取*PCB网框校正时间,印刷压力控制：可设定范围10N-200N（5N单位设定）,外观尺寸：L1290mm x W1387mm x H1474mm,PCB网框：可适应不同类型大小尺寸的PCB框架,刮刀：双刮刀应用配置,7,Fuji model:GPX高速高精度锡膏印刷机,设备配置选项清单,（,1）电源变压器,（2）印刷机内部温度管理控制系统,（3）信号塔（孔型）,（4）支撑销,8,Fuji model:GPX高速高精度锡膏印刷机,设备性能优胜特点,（一）性价比适合生产厂家性能卓越的全自动印刷机,（1）,高品质的印刷效果,A：Fuji公司开发的PCB夹紧固定装置可以使夹紧后的PCB和印刷工作平台成为同一个平面，便于刮刀直接在PCB的端面印刷锡膏；,B：应用成熟的无级控制系统，便于操作者依据PCB实际需要控制加速度*距离而获得稳定的印刷速度，确保刮刀平稳运行；,（2）,低成本的投入,A：PCB网板清洁系统的清洁纸张洗涤剂可以依据PCB尺寸大小设定合适的送纸量，从而达到减少清洁纸张洗涤剂的消耗，满足降低成本要求；,B：PCB网框不需要专用治具就可以直接搭载在印刷平台，减少厂家用户购买专用治具的费用,9,Fuji model:GPX高速高精度锡膏印刷机,设备性能优胜特点,（一）性价比适合生产厂家性能卓越的全自动印刷机,（3）,操作简单，使用方便,A：GPX采用触摸式操作屏幕和图解显示用户操作界面，便于印刷机操作员容易理解和具有直观的操作画面,B：GPX模组化设计，部分配件和NXT可以具备通用性，降低重复购买零配件费用的支出，便于维护保养,（4）,备注：其他功能,A：GPX具备自动变化PCB搬运轨道功能,B：GPX可以离线单机使用,10,Fuji model:NXT模组型高速多功能表面贴装机,11,Fuji model:NXT模组型高速多功能表面贴装机,（一）机器的基本构造,Placing Heads,Feeder Pallets,Intelligent Feeders,Reel Holders,Tray Unit,(Mounts on M6S),Module Bases,Mark Camera,Modules,Main Conveyor,Single Conveyor,Single Conveyor(M6S),Dual Conveyor,Parts Camera,Nozzle Stations,Changeover Units,Pallet Change Unit(PCU),For exchanging pallets with all feeders at once.,Module Change Unit(MCU),For exchanging modules.,Can set two M3S modules on a MCU,M3S,M6S(Shared unit),H12S Head,H08 Head,H04 Head,H01 Head,F04 Head,OF Head(Odd-form parts),GL Head(Glue dispensing),M3S Type 20 Slots,M3S Bucket Type 20 Slots,M6S Type 45 Slots M6S,M6S Bucket Type 45 Slots,W8,W16,W32,W56,W88,W12,W24,W44,W72,W8/7,13 inch,W16/15 inch,W32/15 inch,W56/15 inch,W88/15 inch,W12/7,15 inch,W24/15 inch,W44/15 inch,W72/15 inch,4M Base,2M Base,For H12S/H08 Heads(Shared),For H04 Heads(2 types),For H01 Heads(3 types),For F04 Heads(3 types),For OF Head(3 types),For M3S,For M3S Bucket Type,For M6S,For M6S Bucket Type,12,Fuji model:NXT模组型高速多功能表面贴装机,设备性能优胜特点,（一）日本富士公司推出真正模组概念的表面贴装机,（1）,FUJI NXT属于SMT厂家生产运行成本最低的表面贴装机器；,（2）,FUJI NXT拥有的不同选配件可以满足各类型OEM/ODM SMT生产厂家PCBA所要求的高贴装品质标准,；,（3）,FUJI NXT不同数量的模组自由组合灵活变化可以满足各类型OEM/ODM SMT生产厂家PCBA不同产能的要求,；,（4）,Fuji NXT自2002年推出，近年来已经成为市场占有率高的表面贴装机器，在SMT业界，尤其是手机生产组装行业首选设备，具有极好的口碑；,（5）,Fuji NXT实际生产效率高，灵活适应性强；,（6）,Fuji NXT属于性价比高，成本回收快的高档一流设备。,13,Fuji model:NXT模组型高速多功能表面贴装机,（二）Fuji model:NXT应用组装手机主板为例,(1)SMT线配置组合,Fuji model:NXT(H12S/M3s x 5+H04/M3s x 1)+XP243E(Fixed/MTU),优胜基本点：,(A)设备场地占用面积最省：NXT(2.1m+1.5m)+XP243E(1.9m)=5.50m(L),(B)员工配置数量最少：1个；,(C)线配置最大产能(理论值)：94900cph;,(D)实际产能值:66400cph(备注：产品PCB尺寸大小/元件种类数量不同允许在3上下浮动）,14,Fuji model:NXT模组型高速多功能表面贴装机,（二）Fuji model:NXT应用组装手机主板为例,(1)SMT线配置组合,Fuji model:NXT(H12S/M3s x 5+H04/M3s x 1)+XP243E(Fixed/MTU),优胜基本点：,(E)Fuji NXT的组合具备贴装英制01005，0201，0402等微小片状元件实际贴装生产效率高，元件抛料率低，贴装重复精度高的特点；,(F)Fuji XP243E(Fixed/MTU)充分发挥贴装处理微小脚间距的BGA，CSP,大尺寸的异型屏蔽盖高精度，高速度，高效率的性能；,(G)线配置中Fuji NXT可以通过贴装头不同的组合具备满足手机主板组装生产优越的线平衡能力，发挥极高的有效生产率；,15,Fuji model:NXT模组型高速多功能表面贴装机,（二）Fuji model:NXT应用组装手机主板为例,(1)SMT线配置组合,Fuji model:NXT(H12S/M3s x 5+H04/M3s x 1)+XP243E(Fixed/MTU),优胜基本点：,(H)Fuji NXT模组的硬件配置不同组合(贴装工作头；元件识别相机；智能送料器）完全满足手机主板上微小元件：英制01005；0201；0402电阻电容的贴装工艺标准)，帮客户避免了进行不必要的所谓升级，减少了重复投资；(备注：英制01005是专用送料器);,(I)POP工艺的应用,在不需要改变机器的前提下，客户只要花费极少资金添购：Dipping unit/Waffer pack tray unit/F04 Head or H01 Head即可；,16,Fuji model:NXT模组型高速多功能表面贴装机,（二）Fuji model:NXT应用组装手机主板为例,(1)SMT线配置组合,Fuji model:NXT(H12S/M3s x 5+H04/M3s x 1)+XP243E(Fixed/MTU),优胜基本点：,(J)Filp-chip工艺的应用,在不需要改变机器的前提下，客户只要花费极少资金添购专门针对Filp-chip开发设计的高速高精度F04 Head即可；,17,Fuji model:NXT模组型高速多功能表面贴装机,Fuji NXT模组化机器的其他优胜特点,(1)NXT模组化的设计可以满足客户按需配置，贴装工作头在Fuji NXT M3s&M6s模组行程短而且快，故实际生产效率高；,(2)和其他品牌机器相比较，Fuji NXT采用图解式指引操作界面，,改变了以往复杂的中英文操作界面，让前线工程师或者技术员感觉NXT操作简单方便的“傻瓜机”操作系统；,(3)FUJI NXT的标准配置已经可以满足贴装英制01005/0201;POP;Filp-chip等元件高精度重复贴装，模组自备机器参数自我校正功能，满足贴装重复精度+/-0.05mm的工艺要求；,(4)FUJI NXT模组化的精致设计，易损件少，使机器易于维护保养；,(5)FUJI NXT具备SMT业界独有的离线进行维修保养设计；,(6)FUJI NXT模组构造精致简单，运行时模组无振动，低噪音，具备机器使用寿命长，故障低的特点。,18,Fuji model:NXT模组型高速多功能表面贴装机,Fuji NXT模组化机器的主要客户名单：,(1)手机制造商：Nokia;Motorola;NEC;,(2)OEM厂家：SMT；Celestica;PC Partner;,(3)LCD Module厂家：Truly;,(4)PC,(5)珠三角民企：CYCOS;BBK;Shitongyili;,19,Fuji model:XPIII紧凑式系列表面贴装机,20,Fuji model:XPIII紧凑式系列表面贴装机,(一)XPIII机器基本型号：xp143e;xp243e,21,Fuji model:XPIII紧凑式系列表面贴装机,(一)XPIII的共同特点,独自的,ON-THE-FLY-VISION,技术,不同时吸件,产生的优点,卓越,的,影像处理,充分,对应各种,各样的,元件,用,多年来,培育的技术、始终维持高精度贴装,高質、高效的生产支援功能,22,Fuji model:XPIII紧凑式系列表面贴装机,Fuji model:xp143e的特点,对应,0402,到,20mmX25mm,、,t=6mm,的极小晶片以及中型元件(,Type2,对应0603到,20mmX20mm),独特的超小型旋轉贴装头,12,个元件一次性完成影像处理,可以超过各个吸嘴范围进行吸取和影像处理,50个X 2(前后)=100个供料器,CP-6、CP-7,的供料器可以通用,MAX 0.165,秒,/,个,可以对应通常,贴装,元件的,90%,以上的元件,23,Fuji model:XPIII紧凑式系列表面贴装机,Fuji model:xp143e的新功能,对应,0402,最大,元件,扩大到,20,mm,25,mm,吸嘴自动交换,(,option),对应,BGA、CSP,（,Sidelight,）(,option),Single tray unit,(,STU,option),和,XP-243E,相同的项目,PD,一元化管理,Job data,的,一元化管理,Non Dispose Mounting,试生产,基板減速确认感应器的拆卸可能,配备Out Buffer,一次性统一切换Line生产程序,24,Fuji model:XPIII紧凑式系列表面贴装机,Fuji model:xp243e的特点,单,工作,头与单吸嘴,的高速贴装,超高速吸嘴更换系统,对应从,0603,的小晶片到150mm连接器接头,为止的,元件,(,Type2是从1005开始),採用直接吸取方式、能充分对应异型元件,机器前面有架设,40,个供料器的平台,具有,10,段,20,种的多层叠放料盘单元,高功能导脚浮起检查,(,选配,),25,Fuji model:XPIII紧凑式系列表面贴装机,Fuji model:xp243e的新功能,对应,0603,17个吸嘴存放器（选配）,和,XP-243E,相同的项目,PD,一元化管理,Job data,的,一元化管理,Non Dispose Mounting,试生产,基板減速确认感应器的拆卸可能,配备Out Buffer,一次性统一切换Line生产程序,26,Fuji model:XPIII紧凑式系列表面贴装机,Fuji XP243E,双重真空吸嘴,镶合间隙为零、一直保持高精度,最短的吸嘴交换时间,(0.3,秒,),27,Fuji model:XPIII紧凑式系列表面贴装机,自动运转中也可以更换料盘,标准装备,10,段,20,种料盘单元,(,机器后部,),支援精密料盘,可以预告料盘元件的剩余数、提醒供料,运转中也可以更换料盘、效率大大提高,料盘单元,28,Fuji model:XPIII紧凑式系列表面贴装机,绝对优势的,生产经济性,结构简单,维修方便,省地、省空间,长时间维持高贴装精度,长时间维持高贴装精度,容易阶段性扩充设备,全面优秀的贴装机,29,Fuji model:AIM多功能一体化表面贴装机,(一)FUJI AIM的设计概念和特点,(1)All in one的设计创意;,(2)一台独立的机器搭载总数为180个送料器，可以满足处理从SMT最小片状元件到各类异型元件的贴装；,(3)All in one的模组化设计;模组，贴装工作头，元件识别照相机，托盘送料器等可以依据客户需要进行灵活组合配置；,(4)AIM采用图解式指引操作界面;便于操作维护保养；,(5)AIM换线生产速度快，满足客户多品种小批量的生产。,30,Fuji model:AIM多功能一体化表面贴装机,(二)FUJI AIM的基本参数,(1)PCB尺寸：50 x50mm-508x356mm;,(2)处理元件种类：卷带；料管；托盘；最多搭载180个8mm送料器；,(3)PCB载入时间：5.5sec;,(4)生产能力：Max.34000cph(Re:H12S Head x 4pcs);,(5)贴装元件范围：0402mm-74x74mm(32x180mm),Max.Thickless25.4mm;,(6)机器外观：L1712mm x W2252mm x H1530mm,(7)机器重量：2300Kg/set;,31,Fuji model:CA800 CMOS Camera模组组装机,(一)FUJI model:CA-800的基本应用,(1)CA800是日本富士公司新研发的CMOS Camera模组组装设备，适合于高像素CMOS摄像镜头的组装生产；,(2)CA800的生产场地必须是高洁净度组装环境，一般配置空气净化系统予以配套；,(3)CA800是的CMOS Camera模组组装速度快，占地面积小，一次性组装CMOS摄像镜头的成品率可以达到99.9%.,32,Fuji model:CA800 CMOS Camera模组组装机,(一)FUJI model:CA-800的基本应用,(4)CA800的洁净度是：Class 100以下；,(5)CA800的组装精度是：+/-15um(3,(6)CA800具备好的通用性，可以对应不同类型的CMOS Camera模组组装的要求；,(7)备注：,A：CMOS Camera模组构造：PCB/Waffer/IR Glass/Holder/Camera2/Camera1/RF Holeder,33,Fuji model:Flexa离线编程生产管理监控软件,(一)FUJI model:Flexa软件的优越功能,A：,SMT,流水线管理系统的概要,各种数据,制作生产程式,INPUT,转送生产程式,生产,流水线,完成基板,34,Fuji model:Flexa离线编程生产管理监控软件,Programming,具有提高准备效率的,安全功能,Customization,可以自由自在地,变更各种报告资料的布局,Information,Technology,可以通过因特网,制作生产报告资料,Functional,Improvements,流水线平衡数据的备份,输出程式,Virtual Factory,利用服务器群组，实现,资产的共有和系统的,分散,35,Fuji model:Trax贴装工序管理系统软件,(一)Fuji model:Trax软件的应用功能,Fuji trax 是应用于FUJI SMT生产线在真实生产时收集*分析生产状况，促进快速动作，进行机器管理和元件，送料器管理，快速换线支援等方面；确保FUJI SMT达到高效率，高品质运用。,(二)Fuji model:Trax软件的组成,A：Fuji trax Verifier:元件放上错料和元件贴装数量的管理；,B：Fuji trax Profiler:SMT生产线的跟踪管理(PCB Traceability);,C:Fuji trax Adviser:配合AOI设备对FUJI SMT贴装工序的控制。,36,Fuji model:Trax贴装工序管理系统软件,這是一個置件質量管理系統。,減少不良産品。,提高作業效率。,取得基板的追蹤資訊。,事先應對不良品發生原因。,追蹤調查不良原因。,減少不良品發生時的應對時間。,37,Hitachi model:NP-04L高精度锡膏印刷机,38,Hitachi model:NP-04L高精度锡膏印刷机,实现以品质为中心的高密度贴装,实现高品质安定的连续生产,（,印刷,）,多种多样的生产系统、,实现高效率生产,无铅自由对应、快速切换生产模式、高性能应变能力,友好的操作系统,为操作人员对应有中,日,英文,39,Hitachi model:NP-04L高精度锡膏印刷机,关于印刷机的构造最最重要的是对印刷台上的刮刀先端的走行精度和钢网表面的平行精度,（20,m精度保证,）。,刮刀刀头的支持构造是印刷时加在刮刀头上的反力，必须能均匀承受、两端支撑结构和走行引导必须使用没有间隙的LM引导。,根据高刚性一体化结构、维持高精度、可以长期保持反复高精度安定的印刷。,印刷头部分,印刷台,XY台,Frame,刮刀,精密加工部件的堆积方,式,刮刀和印刷台的相对,平行精度,:20,印刷头由门型结构支持,本体机架一体化构造,40,Hitachi model:NP-04L高精度锡膏印刷机,设备性能基本参数,处理PCB板尺寸（LxW)：50 x 50mm 460 x 360mm,PCB单板印刷时间：8.00sec/pcb;,PCB印刷速度：1.00mm/s-200mm/s;,PCB&钢网基准点对正校正精度：/-0.015mm(3&),外观尺寸：L1280mm x W1360mm x H1500mm,PCB网框：可适应不同类型大小尺寸的PCB框架,刮刀：双刮刀应用配置,41,Hitachi model:NP-04L高精度锡膏印刷机,设备性能优胜特点,（一）日立公司推出的印刷速度最快的全自动印刷机,(1)小型化M型印刷机(可以对应几种网板)，高速度，高精度快速印刷，满足客户SMT线大批量生产的需求；,(2)NP-04L操作处理步骤简单(日立专用系统),操作界面简单,配有图示的故障显示功能和排除指示功能的中文界面操作；,(3)机器框架采用丝杆和一体铸造骨架，PCB分3段独立传输带，确保印刷机平稳印刷，达到优良的焊锡印刷效果。,42,NUTEK PCB周边辅助设备,满足FUJI SMT整线配套要求；,清单包括：,(1)PCB 全自动上板机/下板机；,(2)PCB接驳传送带；,(3)PCB检查台；,(4)适合FUJI NXT双轨道配套的接驳传送带。,43,Heller 无铅回流焊系列设备,(一)Heller公司背景,A：1960年在美国成立；,B：1980年初首创回流焊接应用；,C：新型号的回流焊炉贯彻低耗电/低耗氮/长的维护周期的设计概念，在2005/2006全球销量第一。,(二)设备型号,A：1800 EXL系列包括：,1808型：8个加热区/2个冷却区；,1809型：9个加热区/2个冷却区,；,B：1900 EXL系列包括：,1912型：12个加热区/2个或者3个冷却区；,1913型：13个加热区/2个冷却区；,44,Heller 无铅回流焊系列设备,(三)Heller回流焊炉优越特点,a:全球应用最广泛的回流焊炉；BOX发热管模组设计;,b:符合无铅回流焊接工艺要求的优化设计；,c:先进的5.2代助焊剂分离系统降低昂贵的炉子保养费用；,d:最新第九代冷却系统满足PCB表面无铅焊锡快速冷却降低温度的要求，迅速释放无铅流程中产生的预热效应；,e:新款紧凑式中央PCB撑板系统（CBS）,可以防止PCB受热弯曲，并且确保PCB板面温度差可重复性在+/-1摄氏度以内，减少炉子进行重新设置温度曲线；,f:CPK Software package.,45,Cogiscan Software,(一)公司背景,A：美国研发RFID应用软件管理系统专业公司；,(二)软件特点：,A：应用RFID无线射频识别装置，结合日本富士公司Fuji trax软件进行SMT工序生产管理；,B：,除了配套FUJI SMT设备使用，Cogiscan software还可以满足FUJI SMT和其他品牌设备的联线使用，对其进行SMT工序生产管理；,C:可以提供示范操作软件免费给客户使用4-6星期。,46,
