单元式多层住宅设计

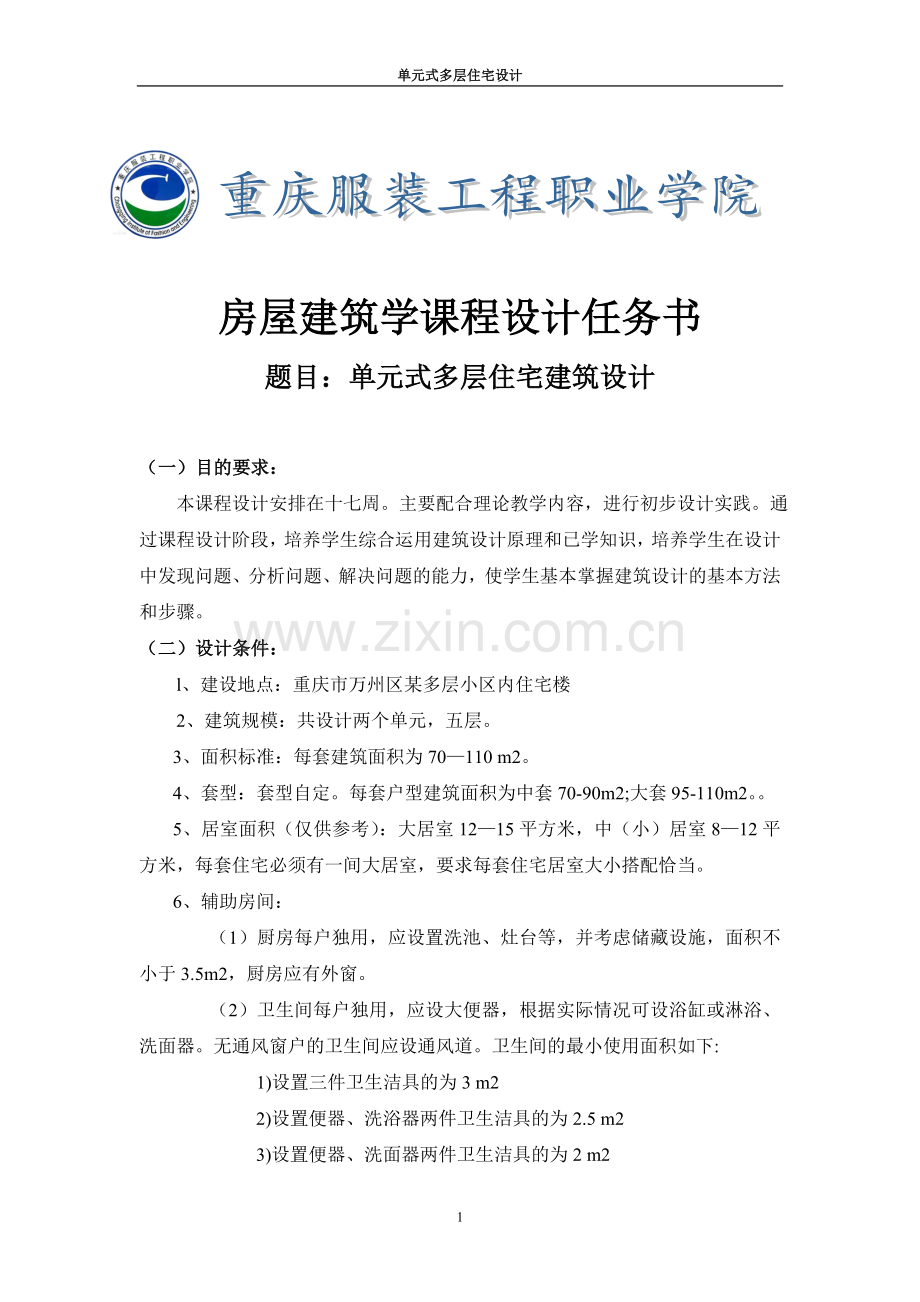

房屋建筑学课程设计任务书
题目：单元式多层住宅建筑设计

（一）目的要求：
本课程设计安排在十七周。主要配合理论教学内容，进行初步设计实践。通过课程设计阶段，培养学生综合运用建筑设计原理和已学知识，培养学生在设计中发现问题、分析问题、解决问题的能力，使学生基本掌握建筑设计的基本方法和步骤。
（二）设计条件：
l、建设地点：重庆市万州区某多层小区内住宅楼
2、建筑规模：共设计两个单元，五层。
3、面积标准：每套建筑面积为70—110 m2。
4、套型：套型自定。每套户型建筑面积为中套70-90m2;大套95-110m2。。
5、居室面积（仅供参考）：大居室12—15平方米，中（小）居室8—12平方米，每套住宅必须有一间大居室，要求每套住宅居室大小搭配恰当。
6、辅助房间：
（1）厨房每户独用，应设置洗池、灶台等，并考虑储藏设施，面积不小于3.5m2，厨房应有外窗。
（2）卫生间每户独用，应设大便器，根据实际情况可设浴缸或淋浴、洗面器。无通风窗户的卫生间应设通风道。卫生间的最小使用面积如下:
1)设置三件卫生洁具的为3 m2
2)设置便器、洗浴器两件卫生洁具的为2.5 m2
3)设置便器、洗面器两件卫生洁具的为2 m2
4)单设便器的为1.1m2
7、其它设施：每户设置生活阳台、附属阳台及需要储藏设施。
8、层高：可选用2.8米、2.9米、3米
9、室内外高差0.45-0.6m
10、结构类型：砖混结。 承重方向的开间、进深尺寸要符合模数要求
11、门窗：木、铝合金、塑钢门；铝合金、塑钢窗。
12、年平均降雨量750mm,最大降雨量1200mm，按每150-200平方米汇水面积，考虑Φ100mm，落水管一根
13、耐火等级：二级
14、地震基本烈度：6度

(三)设计内容：

要求用A3图纸完成下列内容。
1、平面图： 底层平面图，比例 1：100。
2、立面图：一个正立面， 比例 1：100。
3、屋顶排水平面图 （排水方式自己选择）比例 1：100。
4、门窗表：如下
序 号 编 号 宽（m m） 高（m m） 数 量
门窗表
名 称
编 号
洞口尺寸
数 量（樘）
备 注
宽（mm）
高（mm）
底 层
标准层
顶层
总 计

门

窗

(四)空间组合：
1、户内各房间的相互关系及户内设计

（五）、建筑设计知识：
1． 砖混结构模数协调
1．1 砖混结构住宅建筑的开间应采用下列常用参数：
2100、2400、2700、3000、3300、3600、3900、4200mm等。
注：砖混结构住宅建筑的开间可以采用3400和2600mm。
1．2 砖混结构住宅建筑的进深应采用下列常用参数：
3000、3300、3600、3900、4200、4500、4800、5100、5400、5700、6000mm等。
1．3 砖混结构住宅建筑的层高应采用下列常用参数：2600、2700、2800mm

2． 居住建筑的空间组成
2．1使用房间：
2．1．1主要使用房间：起居室、客厅、卧室、书房、工作室、健身房等。
2．1．2辅助使用房间：卫生间（浴室/厕所）、厨房、餐厅、储藏间、洗衣房、阳台等。
2．2交通空间：楼梯、门厅、走道等

设计方法及步骤
l、参考设计资料。
2、初步分块，方案构思。
3、经教师或同学修改后，自己进行修改。方案设计不可能十全十美，应抓主要矛盾，只要大布局合理、可行，不要去抓细节，而忽视了大布局。
参考资料
《房屋建筑学》教材
《房屋建筑制图统一标准》GB/T 50001—2001

五、交图时间：

课程设计定于十七周进行，设计好以后，统一交到班长或者学习委员处，在统一交到办公室。

指导老师：李老师 电话：[phone]
QQ：584194116
截至交图时间：2016年1月4日12：00
参考图如下：
注意，下图只作参考用。
