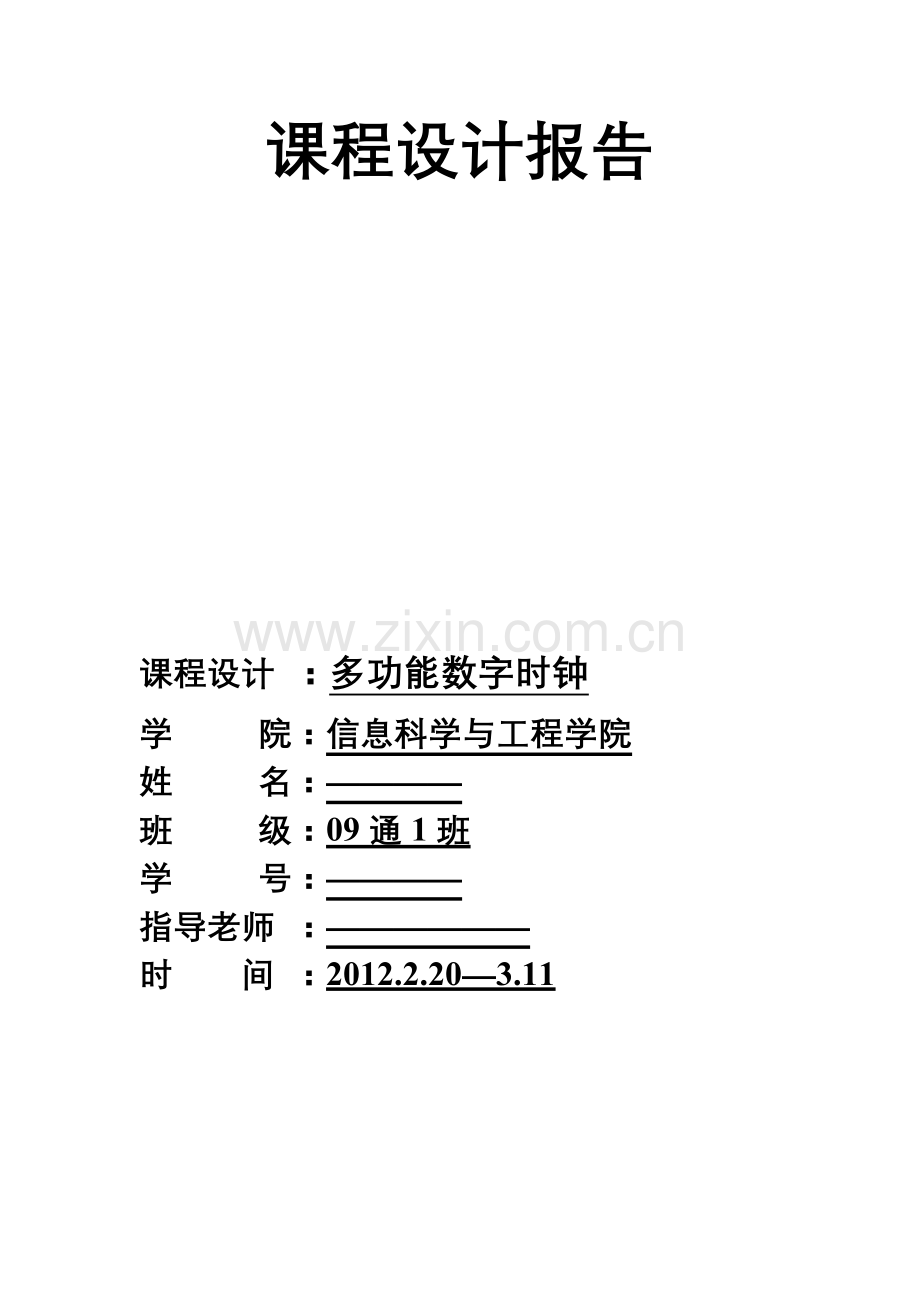

课程设计报告

课程设计 ：多功能数字时钟
学 院：信息科学与工程学院
姓 名：————
班 级：09通1班
学 号：————
指导老师 ：——————
时 间 ：2012.2.20—3.11

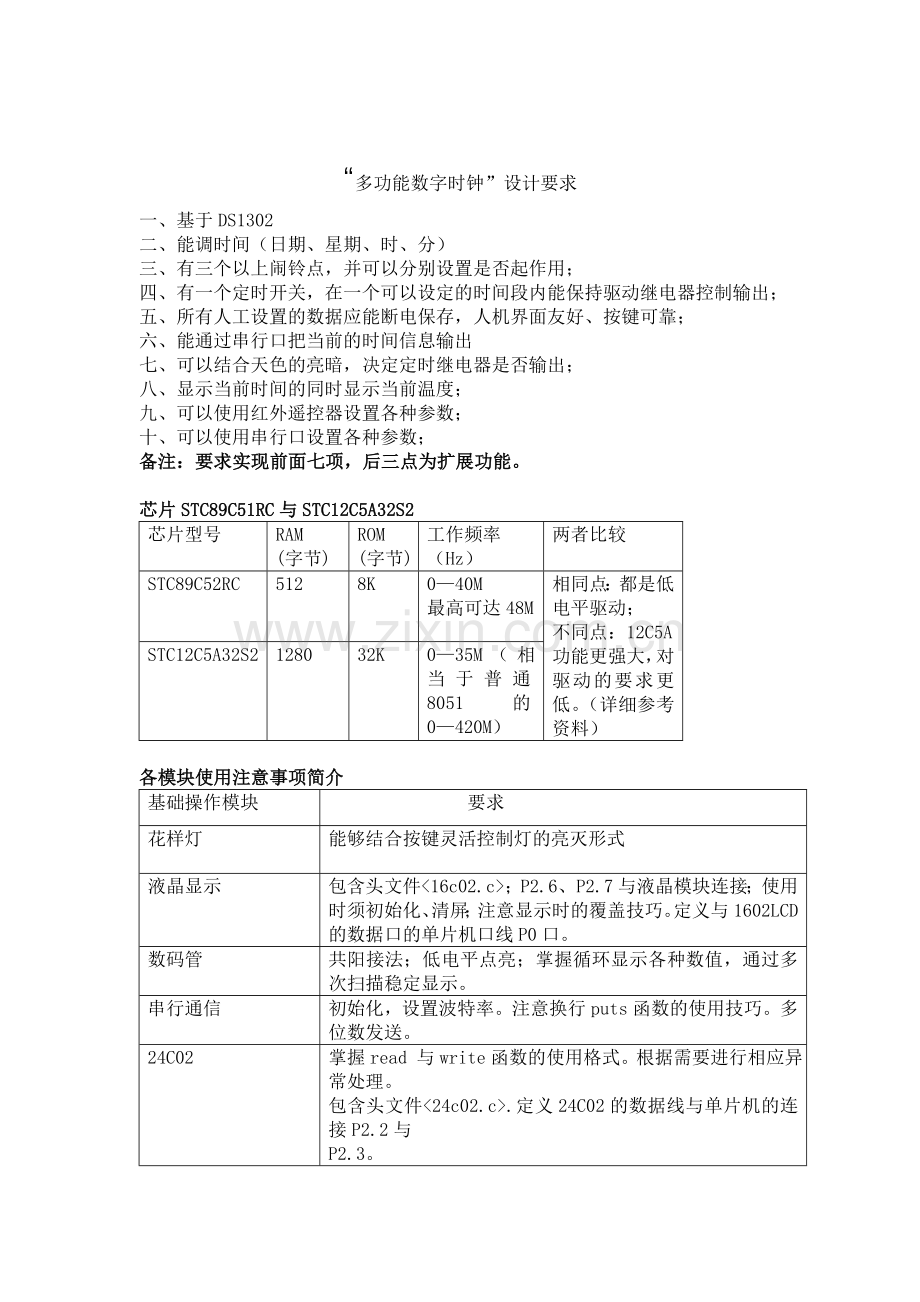

“多功能数字时钟”设计要求
一、基于DS1302
二、能调时间（日期、星期、时、分）
三、有三个以上闹铃点，并可以分别设置是否起作用；
四、有一个定时开关，在一个可以设定的时间段内能保持驱动继电器控制输出；
五、所有人工设置的数据应能断电保存，人机界面友好、按键可靠；
六、能通过串行口把当前的时间信息输出
七、可以结合天色的亮暗，决定定时继电器是否输出；
八、显示当前时间的同时显示当前温度；
九、可以使用红外遥控器设置各种参数；
十、可以使用串行口设置各种参数；
备注：要求实现前面七项，后三点为扩展功能。

芯片STC89C51RC与STC12C5A32S2
芯片型号
RAM
(字节)
ROM
(字节)
工作频率
（Hz）
两者比较
STC89C52RC
512
8K
0—40M
最高可达48M
相同点：都是低电平驱动；
不同点：12C5A功能更强大，对驱动的要求更低。（详细参考资料）
STC12C5A32S2
1280
32K
0—35M（相当于普通8051的0—420M）

各模块使用注意事项简介
基础操作模块
要求
花样灯
能够结合按键灵活控制灯的亮灭形式
液晶显示
包含头文件<16c02.c>；P2.6、P2.7与液晶模块连接；使用时须初始化、清屏；注意显示时的覆盖技巧。定义与1602LCD的数据口的单片机口线P0口。
数码管
共阳接法；低电平点亮；掌握循环显示各种数值，通过多次扫描稳定显示。
串行通信
初始化，设置波特率。注意换行puts函数的使用技巧。多位数发送。
24C02
掌握read 与write函数的使用格式。根据需要进行相应异常处理。
包含头文件<24c02.c>.定义24C02的数据线与单片机的连接P2.2与
P2.3。
ADC采样
P1口8路采样。第0路（P1.0）抽头可变电阻，第1路(P1.1)接光敏电阻。
PWM
P1.3、P1.4输出脉冲
DS1302
初始化合理的值。

主要芯片简介：24C02与DS1302
24C02
DS1302
串行E2PROM是基于I2C-BUS 的存储器件；
数据掉电不丢失；
擦写寿命：100万次
数据保持时间：100年
容量：2K，256字节
高性能、低功耗、带RAM的实时时钟电路；
可以对年、月、日、周、日、时、分、秒进行计时，且具有闰年补偿等多种功能；
DS1302 存在时钟精度不高，易受环境影响，出现时钟混乱等缺点。

设计思想：模块化设计
设计思路：
NO.1显示模块
年月日星期的显示
时分秒的显示
闹铃点的显示
定时段的显示

→
NO.2调节模块
年月日星期的调整
时分的调整
闹铃点的调整
定时段的调整

→
NO.3定时模块
在时间段内启动继电器，进行ADC采样（根据天色亮暗决定继电器是否工作）

→
NO.4串行输出块
将时间通过串口发送，在串口助手显示当前的时间。

NO.5按键扫描模块（最重要的模块）
各种按键复用，状态变量的设置。
临界条件的控制。
24C02的及时保存数据。

→
NO.6主函数
各种初始化；
各种异常处理；
主要程序。

多功能数字时钟使用说明书
k5键：功能选择键
——不按k5键时(调节时钟)
K1:时加1；
K2:分加1；
K3时减1；
K4:分减1；
——按k5（调节闹钟1，2，3）
K1:时加1；
K2:分加1；
K3:分减1；
K4:控制闹钟的开关
——(调节定时设置)
K1,k2调定时1的时分（只可加）
K3,k4调定时2的时分
——调节是否启动定时
K1控制开关
附加说明：关于定时
在定时时间段内，启动继电器，进行ADC采样，当天色足够亮。

部分功能展示

串口发送时间

课设自我小结：
通过短暂的三周课程设计，对单片机的C编程有了一定得了解，也掌握了一些基本技能。模块化设计让思路变得明了，冗长的程序也变得条理清晰。希望在以后的学习实践中能够更好的运用。
