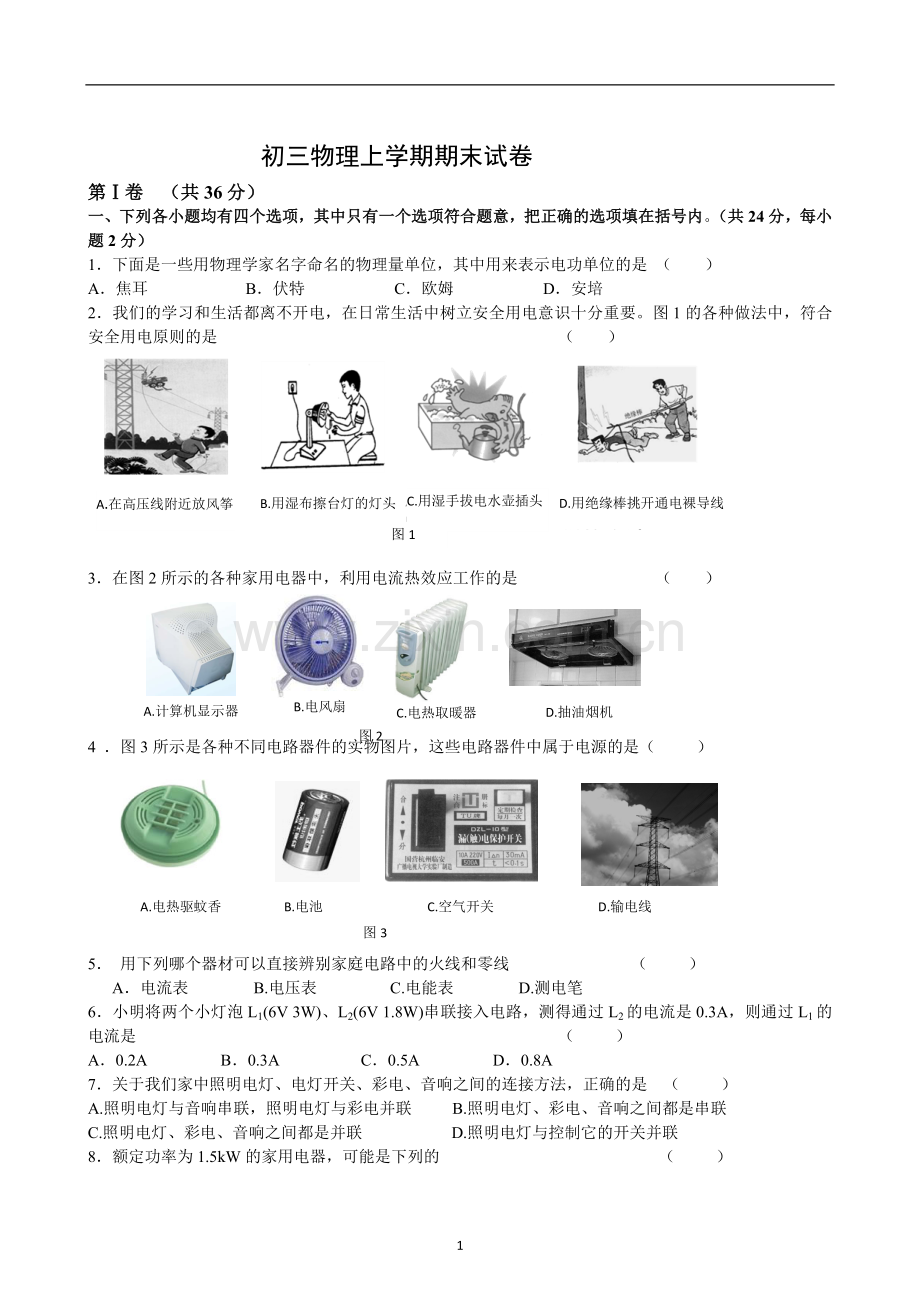

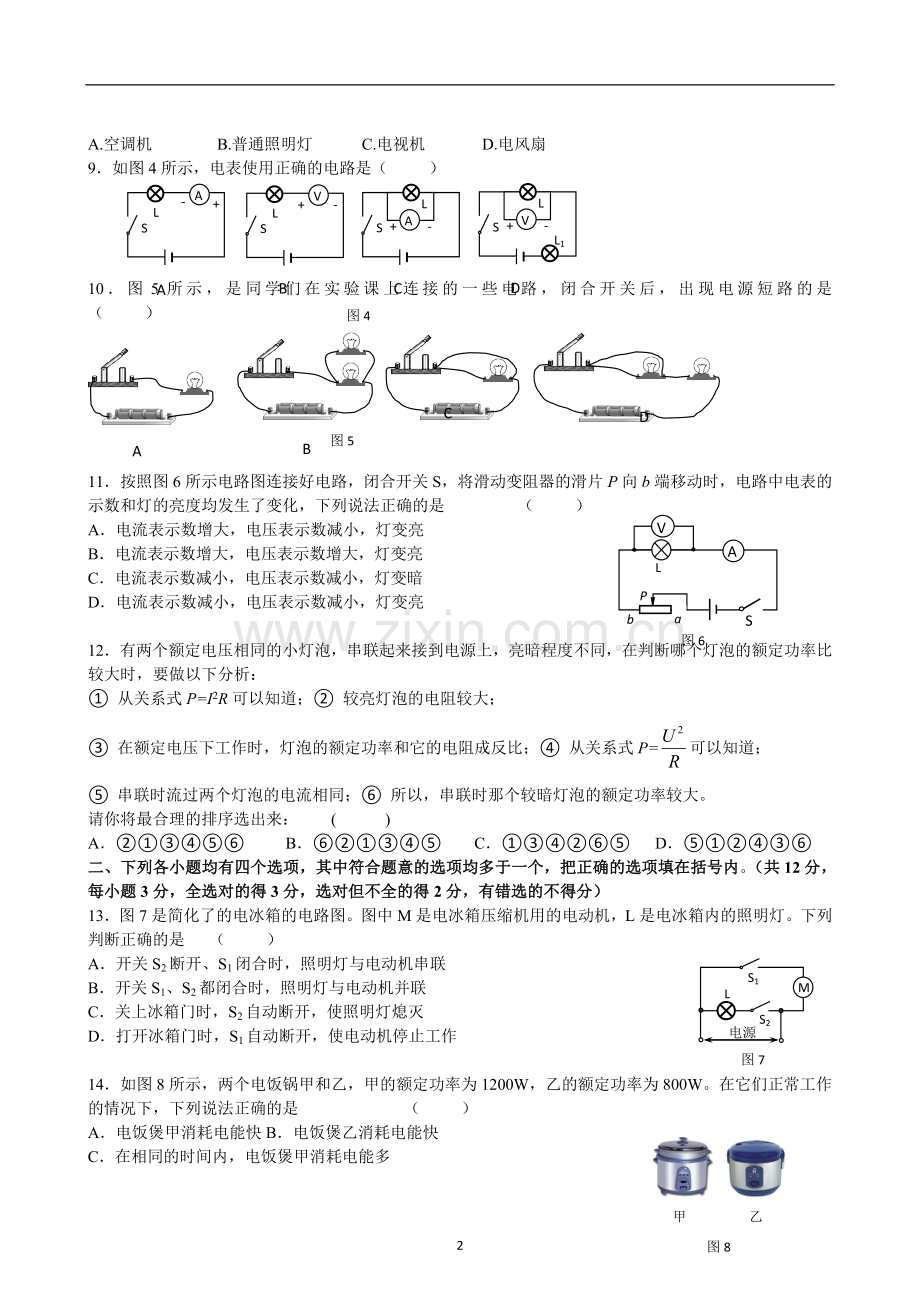

人教版初三物理上学期期末试卷及答案分析.doc

初三物理上学期期末试卷第卷 （共36分）一、下列各小题均有四个选项，其中只有一个选项符合题意，把正确的选项填在括号内。（共24分，每小题2分）1下面是一些用物理学家名字命名的物理量单位，其中用来表示电功单位的是 （ ）A焦耳 B伏特 C欧姆 D安培2我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。图1的各种做法中，符合安全用电原则的是 （ ）A.在高压线附近放风筝B.用湿布擦台灯的灯头C.用湿手拔电水壶插头D.用绝缘棒挑开通电裸导线图13在图2所示的各种家用电器中，利用电流热效应工作的是 （ ）A.计算机显示器 图2 D.抽油烟机 B.电风扇 C.电热取暖器4 图3所示是各种不同电路器件的实物图片，这些电路器件中属于电源的是（ ） A.电热驱蚊香 B.电池 C.空气开关 D.输电线图35 用下列哪个器材可以直接辨别家庭电路中的火线和零线 （ ） A电流表 B.电压表 C.电能表 D.测电笔6小明将两个小灯泡L1(6V 3W)、L2(6V 1.8W)串联接入电路，测得通过L2的电流是0.3A，则通过L1的电流是 （ ）A0.2A B0.3A C0.5A D0.8A7关于我们家中照明电灯、电灯开关、彩电、音响之间的连接方法，正确的是 （ ）A.照明电灯与音响串联，照明电灯与彩电并联 B.照明电灯、彩电、音响之间都是串联C.照明电灯、彩电、音响之间都是并联 D.照明电灯与控制它的开关并联8额定功率为1.5kW的家用电器，可能是下列的 （ ）A.空调机 B.普通照明灯 C.电视机 D.电风扇9如图4所示，电表使用正确的电路是（ ）AS+-LAVS-+LBS+-CALS+-DVL图4L110图5所示，是同学们在实验课上连接的一些电路，闭合开关后，出现电源短路的是 （ ） B D C 图5 A 11按照图6所示电路图连接好电路，闭合开关S，将滑动变阻器的滑片P向b端移动时，电路中电表的示数和灯的亮度均发生了变化，下列说法正确的是 （ ）A电流表示数增大，电压表示数减小，灯变亮图6PASLVabB电流表示数增大，电压表示数增大，灯变亮C电流表示数减小，电压表示数减小，灯变暗D电流表示数减小，电压表示数减小，灯变亮12有两个额定电压相同的小灯泡，串联起来接到电源上，亮暗程度不同，在判断哪个灯泡的额定功率比较大时，要做以下分析： 从关系式P=I2R可以知道； 较亮灯泡的电阻较大； 在额定电压下工作时，灯泡的额定功率和它的电阻成反比； 从关系式P=可以知道； 串联时流过两个灯泡的电流相同； 所以，串联时那个较暗灯泡的额定功率较大。请你将最合理的排序选出来： ( ) A B C D二、下列各小题均有四个选项，其中符合题意的选项均多于一个，把正确的选项填在括号内。（共12分，每小题3分，全选对的得3分，选对但不全的得2分，有错选的不得分）MS1S2电源图7L13图7是简化了的电冰箱的电路图。图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯。下列判断正确的是 （ ）A开关S2断开、S1闭合时，照明灯与电动机串联B开关S1、S2都闭合时，照明灯与电动机并联C关上冰箱门时，S2自动断开，使照明灯熄灭D打开冰箱门时，S1自动断开，使电动机停止工作甲 乙图814如图8所示，两个电饭锅甲和乙，甲的额定功率为1200W，乙的额定功率为800W。在它们正常工作的情况下，下列说法正确的是 （ ）A电饭煲甲消耗电能快B电饭煲乙消耗电能快C在相同的时间内，电饭煲甲消耗电能多 D在相同的时间内，电饭煲乙消耗电能多15如图9所示，是一把既能吹冷风又能吹热风的电吹风的简化电路示意图，图中A是吹风机，B是电热丝。将插头插入插座，下列说法正确的是 （ ）吹风机图9AB插头S1S2A只闭合开关S1吹风机吹冷风B只闭合开关S1吹风机吹热风C同时闭合开关S1、S2吹风机吹冷风D同时闭合开关S1、S2吹风机吹热风R0图10SPRR016如图10所示，电源两端的电压保持不变，R0为定值电阻。将滑动变阻器的滑片P置于最左端，闭合开关S。移动滑动变阻器的滑片P到某一位置，此时滑动变阻器接入电路中的电阻为R1，电压表的示数为U0，电流表的示数为I0；继续移动滑动变阻器的滑片P，使滑动变阻器接入电路中的电阻值减小到R1/3，此时电压表的示数变为U0/2，电流表的示数变为I1。则下列说法中正确的是 （ ）AI1:I0=3:2BR0:R1=1:3C当滑动变阻器的滑片P滑到最左端时，R0两端的电压为2U0D当滑动变阻器的滑片P滑到最右端时，R0两端的电压为2U0第卷（共64分）三、填空题（共14分，每小题2分）17中国家庭中的用电器（如电冰箱、电视机、空调等）它们的正常工作电压是_V。 18把一个阻值为10的电阻接到电压为6V的电源两端，通过这个电阻的电流为 A。19有10和30的两个电阻，将它们串联后的总电阻是_。20白炽灯泡铭牌上标有“220V 100W”，正常发光时通过灯丝的电流约是 A。图11ARS21如图11所示，当闭合开关S时，电流表的示数是0.2A，R的阻值是10，那么10s内电流通过R产生的热量是 J。图12AS1SRL乙0.5甲I/AU/V0241.022图12甲是通过小灯泡的电流随它两端电压变化的图象。将此灯泡接入图11乙所示电路图中，闭合开关S后，小灯泡实际功率为1W；在闭合开关S1后，电流表示数变化了0.1A，则电阻R的阻值是 ，此时电路消耗的总功率是 W。V1V2图13LS1S2R0abPR23如图13所示的电路中，电源电压保持不变，当开关S1、S2闭合，滑动变阻器R的滑片在a端，灯L正常发光，电压表V1的示数为U1，滑动变阻器R消耗的电功率为8W；当开关S1闭合，S2断开，调节滑动变阻器R的滑片P至中点，此时滑动变阻器消耗的电功率为1W，电压表V2的示数为U2，且U2U1。则灯L的额定功率为 W。图14甲乙四、实验与探究题作图、实验与探究题（共34分。2434每题2分，35题4分、36题2分，37题6分）24如图14所示,判断零线与火线时，手拿测电笔方法正确的示意图是 图。 1100100010图1725图15所示，是家庭电路的连接示意图， A、B是两条进户线，为了用电安全，其中 是火线（填“A”或“B”）。图16图15AB开关插座进户线26图16所示，电压表的示数是 V。27图17所示，电阻箱的示数是 。47801kWh220V 10A（20A）720r /kWh 50Hz 北京电表总厂图1828图18所示，为家用电能表的示意图，根据表盘上的参数可知，这个电能表允许接入用电器的最大功率是 W。29图19所示，是研究决定电阻大小因素的实验，AB和CD是粗细不同、长度相同的镍铬合金线。这个实验研究的是导体电阻大小跟导体 的有关。图20ABCD图19V图21L1L2bacdeS30图20所示是探究电流产生的热量与哪些因素有关实验，甲、乙两个完全相同的密封烧瓶内装有质量相等的煤油，甲、乙两个烧瓶中电阻丝的阻值不同。这个实验是研究电流放出的热量跟 的关系。31图21所示，是研究串联电路中灯泡两端的电压跟总电压关系的实验电路图，闭合开关S后，两个灯泡都不发光。为查找电路故障，把电压表并联在L1两端，闭合开关后电压表有示数（接近电源两端电压），由此可知到断路的部位是 两点之间（填图中的字母）。图22SR2V2V1PR132小明同学将滑动变阻器R1和定值电阻R2串联在电源电压恒定的电源两端，如图22所示，小明多次调节滑动变阻器的滑片改变R1两端的电压U1，记录电压表V1、V2的示数U1、U2，得到如下表所示的实验数据，请根据表中数据，归纳出U2和U1的关系是 。U1/V54.543.532.5U2/V11.522.533.5 33图22所示是测额定电压为2.5V的小灯泡电功率的电路连接图。（1）请用铅笔画线代替导线，补充完整图23中的实验电路。（2）若小灯泡正常发光时电流表的示数如图24所示，小灯泡的电功率是 W。图24图2334某同学要测量一只定值电阻的阻值。实验室提供的仪器有电压表、电流表、滑动变阻器、待测电阻、电源、开关和导线若干。三次测量的电压和电流的结果如下表所示。（1）请用这些元件在虚线框内画出实验电路图；实验次数123电压U/V3.02.52.0电流I/A0.300.240.18（2）根据实验数据可知该电阻的阻值是 。SS1RxR0图2535小龙想利用一块电压表和阻值已知的电阻R0测量电阻Rx的阻值。小龙选择了满足实验要求的器材，并连接了部分实验电路，如图25所示。（1）请你根据小龙的设计要求只添加一根导线完成图24所示的实验电路的连接；（2）简述主要操作步骤： ； 。（3）请你用电压表第一次的示数U1、第二次的示数U2和R0表示出Rx，Rx= 。图26SVAS1ab36我们在学习过程中老师介绍理想的电流表电阻为零，而实际的电流表电阻不为零。为证明这一点，物理课上某同学按图26连接了实验电路。该同学进行如下操作：（1）闭合开关S，开关S1与a接通，记下电压表的示数U1；（2）闭合开关S，开关S1与b接通，记下电压表的示数U2。请你简要说明该同学是怎样知道电流表是有电阻的。 。37实验桌上有如下器材：满足实验要求的电源一个、电流表一只、单刀单掷开关一个、各种阻值已知的定值电阻和导线若干。请你利用实验桌上的器材，设计一个实验证明：“在并联电路中，通过该支路电阻的电流与该电阻的阻值成反比”。根据上述要求完成下列任务： （1）在虚线框内画出实验电路图； （2）写出实验步骤; （3）设计一个记录实验数据的表格。探究通过电阻的电流与电阻的关系实验数据记录表五、计算题（共16分，38题4分，39题6分、40题6分）计算题要求：（1）写出必要的文字说明和依据的主要公式；（2）代入数据；（3）凡有数字运算的题目，运算过程和结果都要写明单位。图27SRAL38 如图27所示，小灯泡L上标有“6V 3W”字样。闭合开关S，小灯泡正常发光，电流表示数为1.5A。求：（1）小灯泡L正常发光时通过灯丝的电流；（2）定值电阻R的阻值。39在“家电下乡”活动中，小明家买了一台电烤箱，其内部简化电路如图28所示，R1和R2均为电热丝。电烤箱说明书中的铭牌如下表所示，根据表格中的参数，回答下列问题：（1）电路中R1的阻值；（2）电烤箱在高温档正常工作5min所消耗的电能；X X牌电烤箱额定电压220V额定功率高温档1100W低温档440W 电源频率50Hz（3）电烤箱在低温档正常工作时，R2的功率。图28220VS1S2R1R2 40图29所示的电路中，电源两端电压U保持不变。当滑动变阻器的滑片P置于a端时，闭合开关S，电压表的示数为U1，电流表的示数I1=1A，电阻R1消耗的电功率P1=4W，电阻R2消耗的电功率为P2；当滑动变阻器的滑片P置于b端时，电压表的示数为U2，电流表的示数为I2，电阻R2消耗的电功率为P2。已知P2 :P2=1:4，U1：U2=2:1。求：（1）电阻R1的阻值；（2）电源两端的电压；（3）滑动变阻器滑片P从a移到b过程中，整个电路消耗的电功率范围。图29R2SR1S1PRab九年级第一学期期末练习物理参考答案及评分标准20101一、下列各小题均有四个选项，其中只有一个选项符合题意。（共24分，每小题2分）1A 2D 3C 4B 5D 6B 7C 8A 9D 10C 11B 12D二、下列各小题均有四个选项，其中符合题意的选项均多于一个，把正确的选项填在括号内。（共12分，每小题3分，全选对的得3分，选对但不全的得2分，有错选的不得分）13BC 14AC 15AD 16AD三、填空题（共14分，每小题2分）17220 180.6 1940 200.45 214 2220, 1.2 2312 四、作图、实验与探究题（共34分。2434每题2分，35题4分、36题2分， 37题6分）24乙 25B 261 272010 284400 29横截面积（或合金线的的粗细） 30电阻31b、c 32U1=6V- U2或U1+U2=6V 33(1) 如图所示 (2)0.75 34(1) 如图所示 (2) 10.5 33题答案图 SS1RxR035题图图34题答案图AVSRP35(1)如图所示（1分） （2）（2分）S、S1闭合，记录电压表示数为U1； S闭合、S1断开，记录电压表示数为U2；（两步都正确得2分）（3）（1分）（其他方法正确也得分）36只要U1略小于U2，就说明电流表有电阻（2分）（只说出U1和U2不等，没说出大小给1分）37题答案图R1R2R3R4R5R6SA37.（1）实验电路图如右图所示(1分)（2）按电路图将六个阻值不同的电阻R1、R2、R3、R4、R5、R6和电流表接入电路中。闭合开关S，用调好的电流表测量通过R1的电流，用I1表示，将I1及R1的阻值，记录在实验数据记录表中； 断开开关S，把电流表连接在R2的支路上。闭合开关S，用电流表测量通过R2的电流，用I2表示，将I2及R2的阻值，记录在实验数据记录表中； 仿照步骤，用电流表分别测量通过电阻R3、R4、R5和R6的电流，分别用I3 、I4、I5 和I6表示，并将R3、R4、R5和R6的阻值和相应的电流值I3 、I4、I5 和I6记录在实验数据记录表中。 (4分) （3）探究通过电阻的电流与电阻的关系实验数据记录表(1分)R/I/A五、计算题（共16分，38题3分，39题6分、40题7分）计算题要求：（1）写出必要的文字说明和依据的主要公式；（2）代入数据；（3）凡有数字运算的题目，运算过程和结果都要写明单位。38 （1）小灯泡正常发光时通过灯丝的电流为： I=0.5A2分（2）由图可知，灯泡与电阻并联，灯泡两端正常发光时灯泡两端电压为6V，由此可知电源两端电压也为6V。 通过电阻R的电流为：IR=IA-IL=1.5A-0.5A=1.0A R=62分39（1）S2闭合时，电烤箱处于高温档，R1工作， R1=441分（2）电烤箱在高温档正常工作5min消耗的电能为： W=P高t=1100W300s=3.3105J2分（3）S2断开时，电烤箱处于低温档，此时R1、R2都工作，设此时通过电阻R2的电流为I：I=2.0A1分R2的电阻为：I=，R2=661分R2消耗的功率为: P2=I2R2=2.0A2.0A66=264W1分40（1）根据题意有：P1=I12R1， R1=42分40题答案图2R1R2VAUI240题答案图1R1R2RVAUI1（2）当滑动变阻器的滑片P置于a端时，滑动变阻器全部接入电路，且与电阻R1、R2串联，如答案图1所示，当滑动变阻器的滑片P置于b端时，只有电阻R1、R2串联，如答案图2所示，根据题意有： 由、解得I2=2A1分根据欧姆定律有：I1(R2+R)=U1I2R2=U2由、 、解得 R=3R2I1(R1+R2+R)=UI2(R1+R2)=U由R=3R2、解得 R2=2，R=61分由得 U= I2(R1+R2)=2A(4+2)=12V1分（3）滑动变阻器的滑片P置于a端时，设整个电路消耗的功率P小，P小=I1U=1A12V=12W,滑动变阻器的滑片P置于b端时，设整个电路消耗的功率P大，P大=I2U=2A12V=24W,整个电路消耗电功率的范围是12WP24W1分（没有等于不扣分）10
