重庆市巴蜀中学 2017-2018 学年上学期期末考试九年级物理试卷
（全卷共四个大题，满分 100 分，考试时间 90 分钟）
一、单项选择题（共 12 个小题，每小题 3 分，共 36 分）
1．下列物理量的估计中最接近事实的是（ ）
A．人体的安全电压是不高于 360V
B．家用空调正常工作时的电流约为 1A
C．家用电视机正常工作时的功率约为 1000W
D．教室内一盏日光灯正常工作时功率约为 40W
2．当带正电的验电器的金属球接触大地时，金属箔片就闭合，这是因为（ ）
A．金属箔中电子转移到大地 B．金属箔中正电荷转移到大地
C．大地上的原子转移到金属箔上 D．大地上的电子转移到金属箔上
3．下列关于电路连接方式说法正确的是（ ）
A．马路上的路灯总是一齐亮，一齐灭，所以它们是串联的。
B．教室里一个开关可以控制多盏日光灯同时亮同时灭，所以它们是串联的。
C．同一串节日小彩灯，有一个不亮，其它的都还亮，所以它们是并联的。
D．冰箱冷藏室内的灯不亮了，压缩机还能工作，所以它们是并联的。
4．下列说法正确的是（ ）
A．电路中只要有电流，  就一定有电源。
B．用毛皮摩擦过的橡胶棒具有吸引铁、钴、镍等物体的性质
C．玻璃、橡胶是绝缘体，所以本身不能带电
D．电流方向总是从电源正极到电源负极

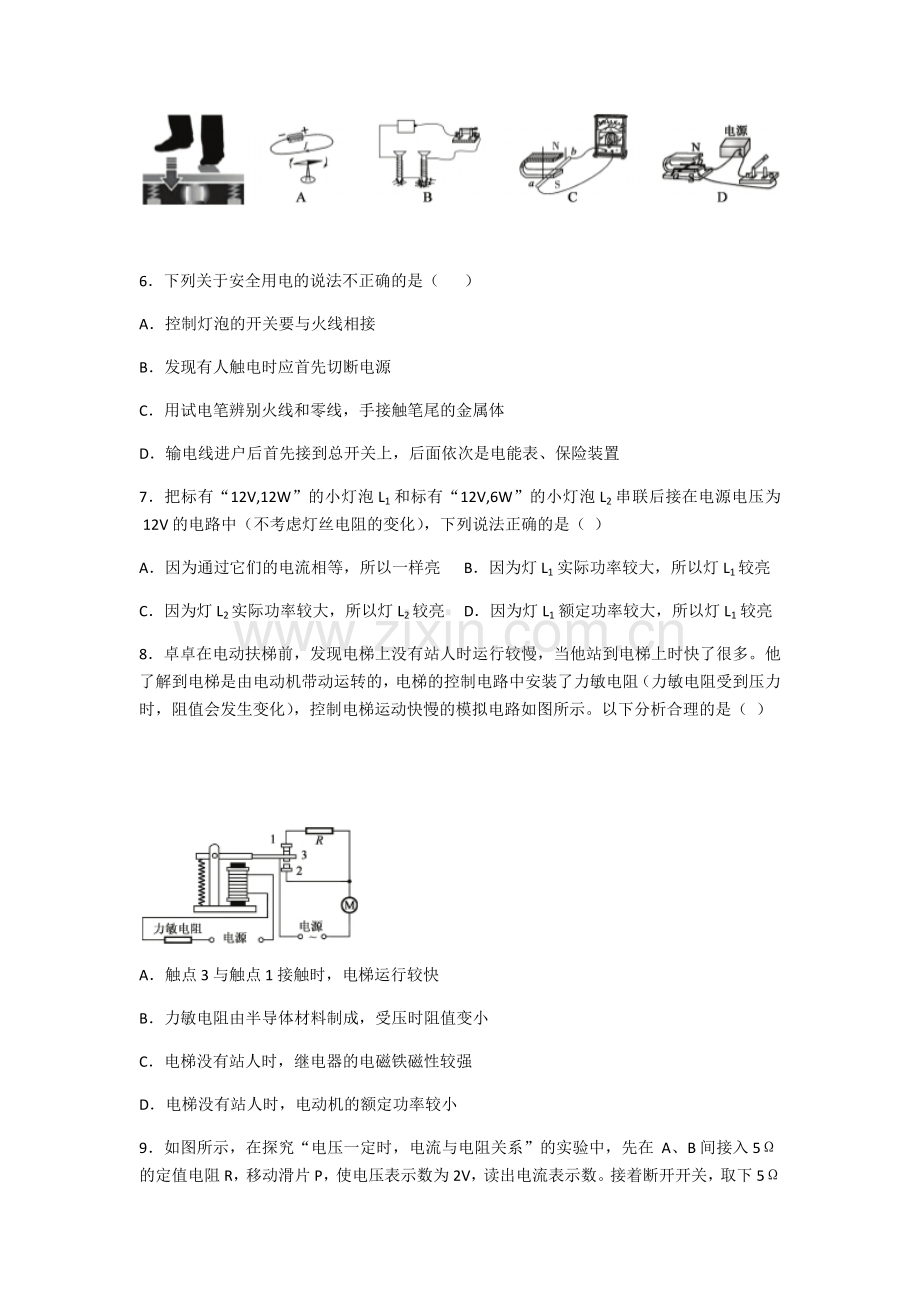

5．有人发明了一种“发电地板”，如图所示，发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电。该发电地板的工作原理与下列哪个选项的实验原理相同（ ）

6．下列关于安全用电的说法不正确的是（ ）
A．控制灯泡的开关要与火线相接
B．发现有人触电时应首先切断电源
C．用试电笔辨别火线和零线，手接触笔尾的金属体
D．输电线进户后首先接到总开关上，后面依次是电能表、保险装置
7．把标有“12V,12W”的小灯泡 L1 和标有“12V,6W”的小灯泡 L2 串联后接在电源电压为 12V 的电路中（不考虑灯丝电阻的变化），下列说法正确的是（ ）
A．因为通过它们的电流相等，所以一样亮 B．因为灯 L1 实际功率较大，所以灯 L1较亮
C．因为灯 L2实际功率较大，所以灯 L2较亮 D．因为灯 L1 额定功率较大，所以灯 L1 较亮
8．卓卓在电动扶梯前，发现电梯上没有站人时运行较慢，当他站到电梯上时快了很多。他了解到电梯是由电动机带动运转的，电梯的控制电路中安装了力敏电阻（力敏电阻受到压力时，阻值会发生变化），控制电梯运动快慢的模拟电路如图所示。以下分析合理的是（ ）

A．触点 3 与触点 1 接触时，电梯运行较快
B．力敏电阻由半导体材料制成，受压时阻值变小
C．电梯没有站人时，继电器的电磁铁磁性较强
D．电梯没有站人时，电动机的额定功率较小
9．如图所示，在探究“电压一定时，电流与电阻关系”的实验中，先在  A、B 间接入 5Ω 的定值电阻 R，移动滑片 P，使电压表示数为 2V，读出电流表示数。接着断开开关，取下 5Ω 的电阻换上 10Ω 定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是（ ）

A．电压表示数大于 2V，应将滑片 P 向左滑 B．电压表示数大于 2V，应将滑片 P 向右滑
C．电压表示数小于 2V，应将滑片 P 向左滑 D．电压表示数小于 2V，应将滑片 P 向右滑
10．在如图的电路中，R0、R1为定值电阻，R2为滑动变阻器，闭合开关 S，当滑动变阻器的滑片 P 向下滑动时，四个理想电表的示数都发生变化，电流表 A、电压表 V1、V2、V3 的示数分别用 I、U2、U2 和  U3表示，电表示数的变化量分别用∆I、∆U1、∆U2 和∆U3表示。则在滑片 P 向下滑动的过程中，下列说法错误的是（ ）

A．不变，不变 B．U3 = U1 + U2
C．不变 D．|∆U3| = |∆U1| + |∆U2|
11．如图所示电路，电源两端电压为 4.5V 且保持不变。电阻 R1为 10Ω，滑动变阻器 R2 的铭牌上标有“20Ω,1A”的字样，电流表的量程为 0～0.6A，两块电压表的量程均为 0～3V，在保证电路安全的条件下，下列说法中正确的是（ ）

A．滑动变阻器 R2 的阻值取值范围为 5Ω～15Ω
B．电流表 A 的示数变化范围为 0.15A～0.45A
C．滑动变阻器 R2的最大功率为 0.45W
D．总功率的变化范围为 0.675W～1.35W
12．如图所示的电路中，电源电压  U  不变。只闭合开关  S1，滑动变阻器接入电路中的电阻为  RA时，电压表的示数为 U1，电流表的示数为 I1，电阻 RA 的电功率为 PA，滑动变阻器接入电路中的电阻为 RB 时，电压表的示数 U2= 2V，同时闭合  S1、S2，滑动变阻器接入电路中的电阻为 RB 时，电压表的示数为 U3，电流表的示数为 I3，电阻 RB 的电功率  PB = 0.675W，电路的总功率为  P3。已知：RA= 15Ω，RB = 30Ω，PA:PB= 8:9，U1:U3= 2:1。则下列计算结果正确的是（ ）

A．I1:I3 = 3:4 B．R1:R2= 1:2 C．P3 = 0.225W D．U = 12V
二、填空题（每空 1 分，共 20 分）
13．在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上________电荷（选填“同种”或“异种”），互相________的缘故。
14．小磁针静止时，指向地理北方的磁极叫_________极，磁极间的相互作用规律是同名磁极相互________，电磁感应现象是英国物理学家______发现的。
15．将“5Ω,2A”和“10Ω,1.2A”两电阻串联接入电路中，电路的最大电压是 ______V ； 并 联 接 入 电 路 中时，电路的最大总功率是________W。
16．重庆嘉华大桥采用透雾性能较好的钠灯作光源，其阻值为 20Ω，当通过它的电流为 0.3A 时，该钠灯两端的电压为________V，30 秒内通过钠灯横截面的电荷量为________C  。
17．“共享单车”普及后，波波由原来开汽车上班改成骑“共享单车”上班，“共享单车”具有  GPS  定位功能，方便人们用手机寻找到附近“共享单车”的具体位置，它的前货仓底板是一个太阳能电池板，为  GPS功能供电。太阳能电池板工作时，把太阳能转化为_________能。GPS  卫星定位工作是靠__________来传递信号的。太阳能是一种____________（选填“可再生”或“不可再生”）能源。
18．小波家的电冰箱铭牌如下表，小明在只有冰箱工作的情况下，观察冰箱从启动到停止工作用了  6min，电能表转盘转了 18 圈，则该冰箱以标定耗电量工作时，一天实际启动___次。用电器每消耗 1 度电电能表转盘转_________圈。

19． 如图是一个有 a、b、c 三档调温电炉的电路，R1、R2、R3 均为发热体且电阻相等。若要在相同的时间内产生的热量最多，则应该旋转开关 S 接______（选填“a”“b”或“c”）。当开关 S 接 b 时电路功率为 P1；当开关 S 接 c 时，电路功率为 P2，则 P1∶P2＝______。

20． 在如图 a 所示的电路中，R0、R1为定值电阻，R2为滑动变阻器，闭合开关 S，将滑动变阻器的滑动触头P 从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图 b 所示。则图线________是电压表 V2示数随电流变化的图线，电路的最大功率为_________W。
21． 某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡 L 标有“6V,3W”字样。小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的  I−U  关系图。当电压表的示数为6V 时，通过 R 的电流为____A，调节电源电压，当电路消耗的总功率为 1.65W 时，小灯泡的实际功率为____W。
三、作图与实验探究题（22 题 6 分，23 题 6 分，24 题 12 分，共 24 分）
22． 筠筠同学用图甲所示的电路测量额定电压为 2.5V 的小灯泡电阻：

（1）该实验的原理是________________，在连接电路过程中，开关应该_____________。
（2）实验中通过改变___________________来改变小灯泡两端的电压和通过小灯泡的电流的。
（3）小明将电路正确连接后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图乙所示，电流表的读数是________  A，小灯泡的阻值是________ Ω（小数点后保留一位）；
（4）筠筠同学通过调节滑动变阻器多次测量小灯泡电阻，发现每次测量结果都不相同，原因是__________
23．爱动脑筋的刚刚在探究“在通电时间相同时，电流通过导体产生的热量多少跟电流、电阻的关系”的活动中，设计了如图所示的电路。在三个相同的烧瓶中装有煤油，用电阻丝（
R甲 = R丙 > R乙）给烧瓶中的煤油加热。请你仔细观察刚刚设计的实验电路，并回答下列问题：

（1）实验时通过观察烧瓶中______________的变化情况，就可以对电阻丝放热的多少
进行比较，这种方法叫做______________。
（2）三个烧瓶中应该装有初温和______________都相同的煤油。
（3）研究电热跟电流的关系时，应该比较_______两个烧瓶中温度计的示数变化情况。
（4）研究电热跟电阻的关系时，应该比较_________两个烧瓶中温度计的示数变化情况。
闭合开关后，发现甲瓶中的温度计升温快些，这表明：在电流和通电时间都相同时，导
体电阻越大，产生的热量_________。（选填“越多”或“越少”）。
24．如图甲是飞飞和同学做测定小灯泡电功率实验的电路，电源电压为 6V，已知小灯泡额定电压为 2.5V，正常发光时灯丝的电阻估计在 5～10Ω 之间。
（1）请你用笔画线代替导线，把图甲中的器材连接成实验电路，要求滑片 P 向右移灯泡变亮。

（2）闭合开关前，滑动变阻器的滑片应置于______端（选填“A”或“B”）。闭合开关后，发现灯泡不亮、电流表有示数、电压表无示数，产生此现象的可能原因是______________________________（写一条即可）。
（3）当滑动变阻器的滑片在某一位置时，电压表的示数如图乙所示，为了使灯泡正常发光，应将图甲中滑片向_______（选填“左”或“右”）移动，当灯泡正常发光时，已知电流表的示数为  0.3A，则小灯泡的额定功率是_______W。
（4）雨雨同学将实验电路连接成如图丙所示，闭合开关后发现小灯泡能发光．他将滑动变阻器的滑片从最左端向右移动过程中，小灯泡的亮度_______（填“变亮”“变暗”或“不变”）．仔细检查电路后，飞飞和波波同学分别认为雨雨连接的电路需要进行以下改正：
A．将导线①在 C 接线柱的连接改接到 B 接线柱处 B．将导线②在 C 接线柱的连接改接到 B 接线柱处你认为方法_______是正确的．
（5）实验时，飞飞发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是____________（填字母、双项选择）。
A．电源电压太高 B．电压表量程选小了
C．滑动变阻器最大阻值太小 D．滑动变阻器烧坏了
若实验室有两种规格的滑动变阻器，分别是甲“15Ω,1A”和乙“10Ω,1.5A”，则小明应选用_____（选填“甲”或“乙”）。
（6） 若该小灯泡在正常发光一段时间后熄灭，断开开关后（滑动变阻器滑片位置不变），物理小组用规格为“2.5V,1.5W”的小灯泡替换已熄灭小灯泡．当再闭合开关后，该小灯泡的功率_______（填“ > ”  < ”或“ = ”）1.5W，为使该小灯泡正常发光，应让图甲中滑动变阻器的滑片_______（填“位置不变”、“向 A 端移动”或“向 B 端移动”）．
（7） 霞霞打算增加一个阻值为 10Ω 的定值电阻 R0，只利用一只电表，通过图中操作（开关  S  接“a”、“b”各一次）来测量小灯泡的额定功率。图丙、丁是她设计的两种不同方案的电路图，则以下判断正确的是_____（填字母）．

A．两种方案都能 B．两种方案都不能
C．丙方案能，丁方案不能 D．丙方案不能，丁方案能
四、论述计算题（25 题 6 分，26 题 6 分，27 题 8 分，共 20 分，解答应写出必要的文字说明、步骤和公式，只写出最后结果的不给分）
25．在如图所示的电路图中，电源电压保持不变，电阻 R1 的阻值为 30Ω。只闭合开关 S，
电流表的读数为 0.2A，闭合开关 S 后再闭合开关 S1，电流表的读数变化了 0.3A。求：
（1） 电源电压 U；（2）电阻 R2的阻值。

26．如图所示，电源电压恒为 4V，灯泡标有“4V,2W”字样（灯丝电阻不变）。当 S1、S2 都闭合，且滑动变阻器 R2 的滑片 P 在中点时，电流表示数为 0.9A，此时灯泡的功率为 P1，当 S1、S2 都断开时，灯泡实际消耗的功率为 P2，且 P2:P1 = 1:4。求：
（1）R2 的最大阻值；
（2）当 S1、S2都闭合时，电路消耗的最小功率；
（3）当 S1、S2都断开时，R1工作 2min 消耗的电能。

27．如图甲所示，已知电源电压为 60V 且保持不变，电阻 R1标有“35V,245W”的字样，R2是一个规格为“70Ω,6A”的滑动变阻器，电阻 R3 的额定电流为 7A（不计温度对电阻的影响）．求：
（1）R1 的阻值；
（2）在电路安全的前提下，当电路总功率最大时，电阻 R1 在 1 分钟内消耗的电能；
（3）静静同学利用图甲中的电源、开关、导线组成一个如图乙所示的电路，把  R2和  R3 两个电阻分别接入电路中的“AB”和“CD”处，若要求两个电阻的功率之差不超过 200W，已知 R3 = 10Ω，在电路安全的前提下，计算 R2 的取值范围。

参考答案
1-10、DDDAC DCBBD 11-12、DB
13、异种 吸引
14、北 排斥 法拉第
15、18 30
16、6 9
17、电 电磁波 可再生
18、60 1500
19、c 1：2
20、甲 3.6
21、0.1 1.5
22、

23、

24、

25、

26、

27、
