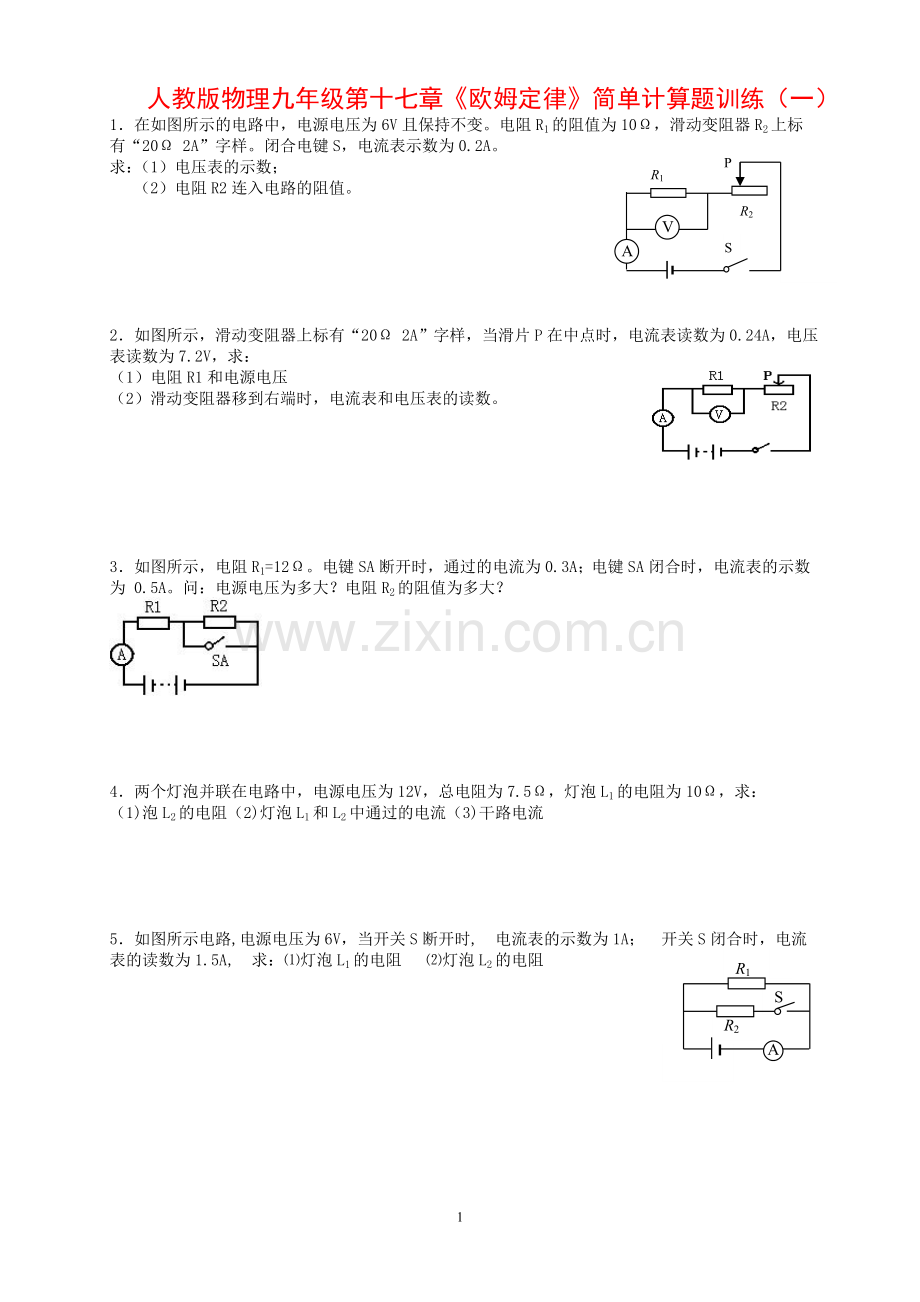

人教版物理九年级第十七章《欧姆定律》简单计算题训练（一）
R1
S

R2
P
V
A
1．在如图所示的电路中，电源电压为6V且保持不变。电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样。闭合电键S，电流表示数为0.2A。
求：（1）电压表的示数；
（2）电阻R2连入电路的阻值。

2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24A，电压表读数为7.2V，求：
（1）电阻R1和电源电压
（2）滑动变阻器移到右端时，电流表和电压表的读数。

3．如图所示，电阻R1=12Ω。电键SA断开时， 通过的电流为0.3A；电键SA闭合时，电流表的示数为 0.5A。问：电源电压为多大？电阻R2的阻值为多大？

4．两个灯泡并联在电路中，电源电压为12V，总电阻为7.5Ω，灯泡L1的电阻为10Ω，求：
（1)泡L2的电阻（2)灯泡L1和L2中通过的电流（3)干路电流

5．如图所示电路,电源电压为6V，当开关S断开时, 电流表的示数为1A； 开关S闭合时，电流表的读数为1.5A, 求：
S
R2
R1
A
⑴灯泡L1的电阻 ⑵灯泡L2的电阻

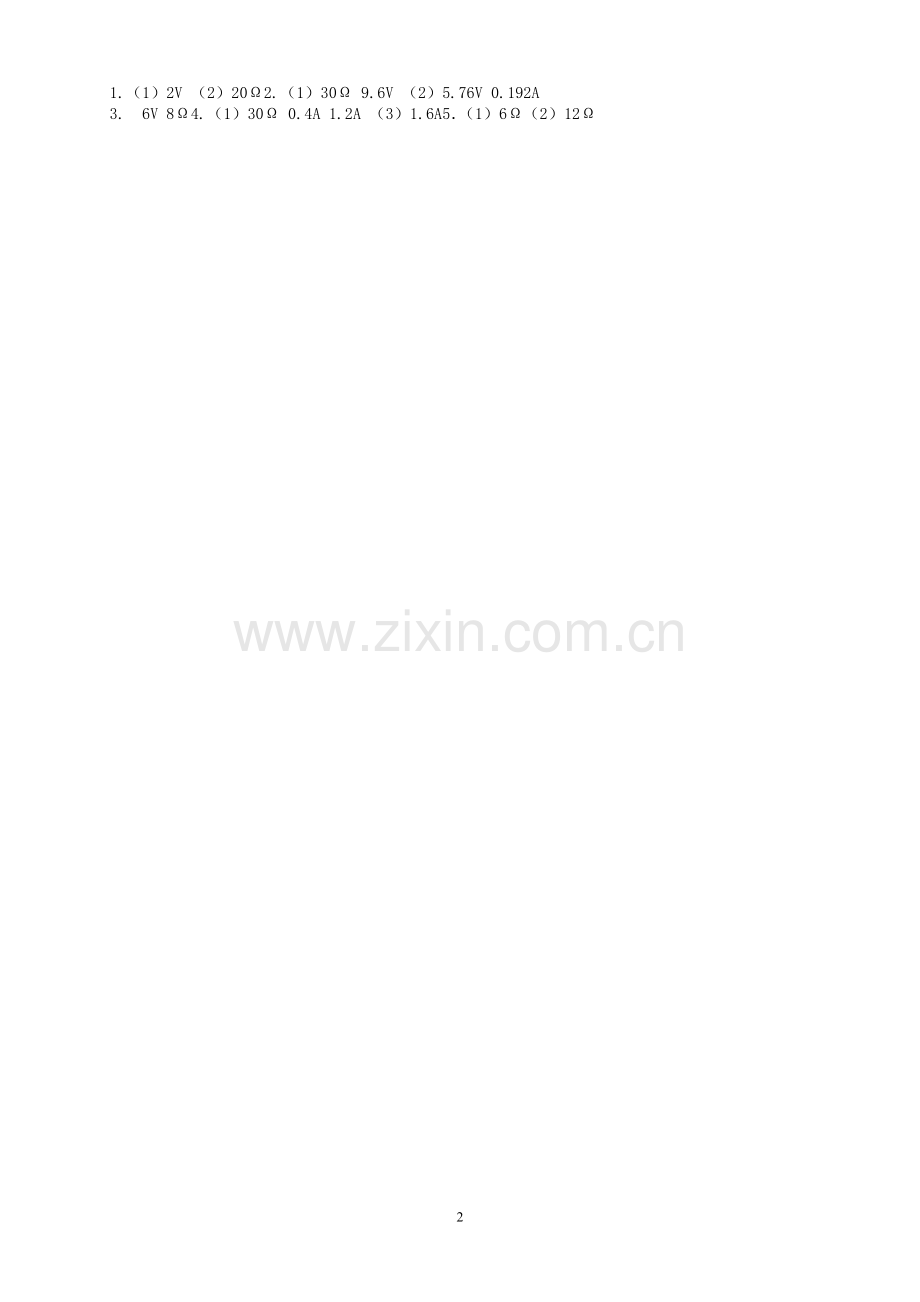

1.（1）2V （2）20Ω2.（1）30Ω 9.6V （2）5.76V 0.192A
3. 6V 8Ω4.（1）30Ω 0.4A 1.2A （3）1.6A5．（1）6Ω（2）12Ω
