驻极体话筒的各种检测方法
以MF50型指针式万用表为例, 介绍在业余条件下使用万用表快速判断驻极体话筒的极性、 检测驻极体话筒的好坏及性能的具体方法。

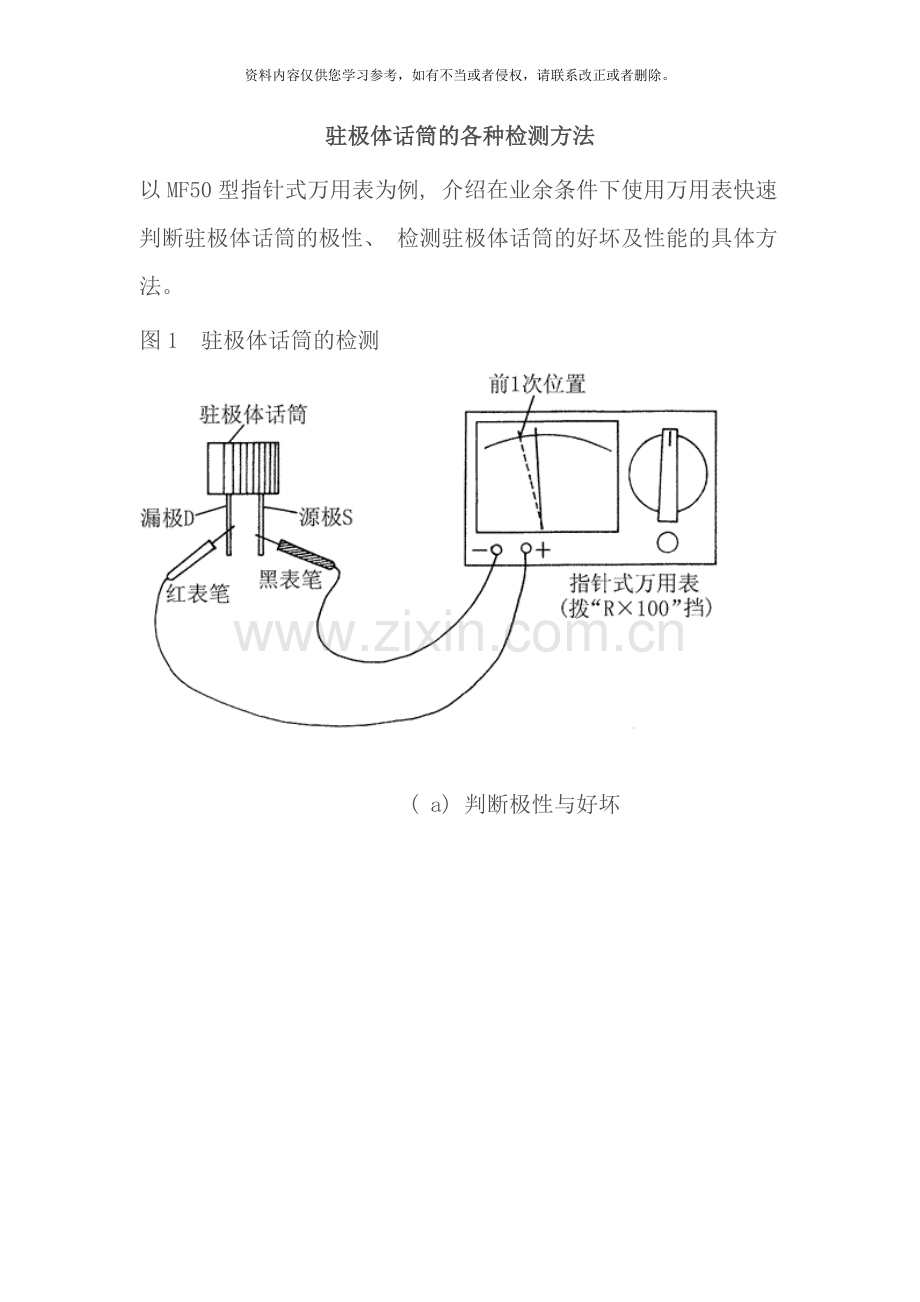

图1 驻极体话筒的检测

( a) 判断极性与好坏

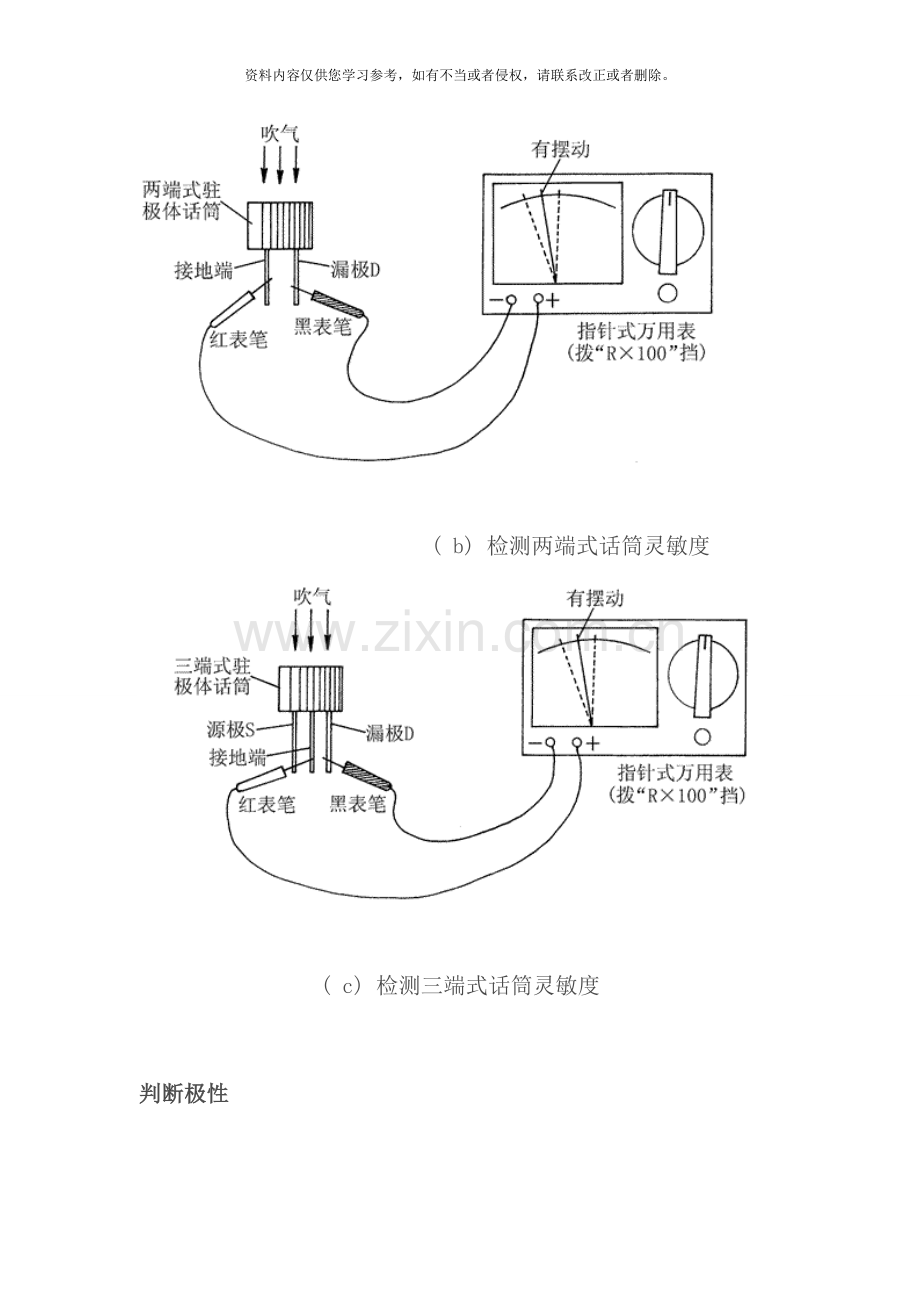

( b) 检测两端式话筒灵敏度

( c) 检测三端式话筒灵敏度

判断极性
由于驻极体话筒内部场效应管的漏极D和源极S直接作为话筒的引出电极, 因此只要判断出漏极D和源极S, 也就不难确定出驻极体话筒的电极。如图1( a) 所示, 将万用表拨至”R×100”或”R×1k”电阻挡, 黑表笔接任意一极, 红表笔接另外一极, 读出电阻值数; 对调两表笔后, 再次读出电阻值数, 并比较两次测量结果, 阻值较小的一次中, 黑表笔所接应为源极S, 红表笔所接应为漏极D。进一步判断: 如果驻极体话筒的金属外壳与所检测出的源极S电极相连, 则被测话筒应为两端式驻极体话筒, 其漏极D电极应为”正电源/信号输出脚”, 源极S电极为”接地引脚”; 如果话筒的金属外壳与漏极D相连, 则源极S电极应为 ”负电源/信号输出脚”, 漏极D电极为”接地引脚”。如果被测话筒的金属外壳与源极S、 漏极D电极均不相通, 则为三端式驻极体话筒, 其漏极D和源极S电极可分别作为”正电源引脚”和”信号输出脚”( 或”信号输出脚”和”负电源引脚”) , 金属外壳则为”接地引脚”。

检测好坏
在上面的测量中, 驻极体话筒正常测得的电阻值应该是一大一小。如果正、 反向电阻值均为∞, 则说明被测话筒内部的场效应管已经开路; 如果正、 反向电阻值均接近或等于0Ω, 则说明被测话筒内部的场效应管已被击穿或发生了短路; 如果正、 反向电阻值相等, 则说明被测话筒内部场效应管栅极G与源极S之间的晶体二极管已经开路。由于驻极体话筒是一次性压封而成, 因此内部发生故障时一般不能维修, 弃旧换新即可。
检测灵敏度
将万用表拨至”R×100”或”R×1k”电阻挡, 按照图1( b) 所示, 黑表笔( 万用表内部接电池正极) 接被测两端式驻极体话筒的漏极D, 红表笔接接地端( 或红表笔接源极S, 黑表笔接接地端) , 此时万用表指针指示在某一刻度上, 再用嘴对着话筒正面的入声孔吹一口气, 万用表指针应有较大摆动。指针摆动范围越大, 说明被测话筒的灵敏度越高。如果没有反应或反应不明显, 则说明被测话筒已经损坏或性能下降。对于三端式驻极体话筒, 按照图1( c) 所示, 黑表笔仍接被测话筒的漏极D, 红表笔同时接通源极S和接地端( 金属外壳) , 然后按相同方法吹气检测即可。

以上检测方法是针对机装型驻极体话筒而言, 对于带有引线插头的外置型驻极体话筒, 可按照图2所示直接在插头上进行测量。但要注意, 有的话筒上装有开关, 测试时要将此开关拨至”ON”( 接通) 位置, 而不能将开关拨至”OFF”( 断开) 的位置。否则, 将无法进行正常测试。
电感器的识别与检测
电感是一个电抗器件, 它在电子电路中也经常使用。将一根导线
绕在铁芯或磁芯上, 或者一个空心线圈就是一个电感。电感的主要物
理特征 是将电能转换为磁能并储存起来, 也可说它是一个储存磁能
的元件。电感是利用电磁感应的原理进行工作的。
1．常规电感器
常规电感器的电感量一般有以下两种表示法:
( 1) 直标法
电感量是由数字和单位直接标在外壳上, 数字是标称电感量, 其
单位是 μH 或 mH。
( 2) 数码表示法
一般采用三位数字和一位字母表示, 前两位表示有效数字, 第三
位表示有效数字乘以 10 的幂次, 小数点用 R 表示, 最后一位英文字
母表示误差 范围, 单位为pH, 如 220K表示22puH, 8R2J表示8.2pH。
电感器的绕组通断、 绝缘等可用万用表的电阻挡进行检测。检测
时, 将万用表置于 R×1 挡或 R×10 挡, 用两表笔接触电感的两端,
表针应指 示导通, 否则说明断路。该法适合粗略、 快速测量电感是
否烧坏。
2．贴片电感器
贴片电感器可分为小功率电感器及大功率电感器两类。小功率电
感器主要用于主板电路等; 大功率电感器主要用于逆变器的储能器件
或 La 滤 波器件。
( 1) 贴片电感的标注方法
小功率电感的代码有 nH 及; μH 两种单位。用 nH 做单位时, 用
N 或 R 表示小数点。例如, 4N7 表示 4.7nH, 4R7 则表示 4.7pH; 10N
表示 10nH, 而 10pH 则用 100 来表示。

大功率电感上有时印有 680K、 220K 字样, 分别表示 68pH 和 22
pH。
( 2) 小功率贴片电感器
小功率贴片电感器有三种结构: 绕线贴片电感器、 多层贴片电感
器、 高频贴片电感器。
( 3) 大功率贴片电感器
大功率贴片电感器都是绕线型的, 主要用于电源、 逆变器中, 用
做储能器件或大电流 LC 滤波器件( 降低噪声电压输出) 。它由方形
或圆形工字 形铁氧体为骨架, 采用不同直径的漆包线绕制成。
电容器检测方法
一、 固定电容器的检测
1、 检测10pF以下的小电容
因10pF以下的固定电容器容量太小, 用万用表进行测量, 只能定性的检查其是否有漏电, 内部短路或击穿现象。测量时, 可选用万用表R×10k挡, 用两表笔分别任意接电容的两个引脚, 阻值应为无穷大。若测出阻值(指针向右摆动)为零, 则说明电容漏电损坏或内部击穿。
2、 检测10PF～0.01μF固定电容器
万用表选用R×1k挡。两只三极管的β值均为100以上, 且穿透电流要小。可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用, 把被测电容的充放电过程予以放大, 使万用表指针摆幅度加大, 从而便于观察。应注意的是: 在测试操作时, 特别是在测较小容量的电容时, 要重复调换被测电容引脚接触A、 B两点, 才能明显地看到万用表指针的摆动。C 对于0 01μF以上的固定电容, 可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电, 并可根据指针向右摆动的幅度大小估计出电容器的容量。
3、 电解电容器的检测
A 因为电解电容的容量较一般固定电容大得多, 因此, 测量时, 应针对不同容量选用合适的量程。根据经验, 一般情况下, 1～47μF间的电容, 可用R×1k挡测量, 大于47μF的电容可用R×100挡测量。
B 将万用表红表笔接负极, 黑表笔接正极, 在刚接触的瞬间, 万用表指针即向右偏转较大偏度(对于同一电阻挡, 容量越大, 摆幅越大), 接着逐渐向左回转, 直到停在某一位置。此时的阻值便是电解电容的正向漏电阻, 此值略大于反向漏电阻。实际使用经验表明, 电解电容的漏电阻一般应在几百kΩ以上, 否则, 将不能正常工作。在测试中, 若正向、 反向均无充电的现象, 即表针不动, 则说明容量消失或内部断路; 如果所测阻值很小或为零, 说明电容漏电大或已击穿损坏, 不能再使用。
C 对于正、 负极标志不明的电解电容器, 可利用上述测量漏电阻的方法加以判别。即先任意测一下漏电阻, 记住其大小, 然后交换表笔再测出一个阻值。两次测量中阻值大的那一次便是正向接法, 即黑表笔接的是正极, 红表笔接的是负极。D 使用万用表电阻挡, 采用给电解电容进行正、 反向充电的方法, 根据指针向右摆动幅度的大小, 可估测出电解电容的容量。
二、 可变电容器的检测
A 用手轻轻旋动转轴, 应感觉十分平滑, 不应感觉有时松时紧甚至有卡滞现象。将载轴向前、 后、 上、 下、 左、 右等各个方向推动时, 转轴不应有松动的现象。
B 用一只手旋动转轴, 另一只手轻摸动片组的外缘, 不应感觉有任何松脱现象。转轴与动片之间接触不良的可变电容器, 是不能再继续使用的。
C 将万用表置于R×10k挡, 一只手将两个表笔分别接可变电容器的动片和定片的引出端, 另一只手将转轴缓缓旋动几个来回, 万用表指针都应在无穷大位置不动。在旋动转轴的过程中, 如果指针有时指向零, 说明动片和定片之间存在短路点; 如果碰到某一角度, 万用表读数不为无穷大而是出现一定阻值, 说明可变电容器动片与定片之间存在漏电现象。
测量电阻的方法
机械式( 指针) 万用表测量电阻:
　　 万用表欧姆档能够测量导体的电阻。欧姆档用”Ω”表示, 分为R×1、 R×10、 R×100和R×1K四档。有些万用表还有R×10k档。使用万用表欧姆档测电阻, 除前面讲的使用前应做到的要求外, 还应遵循以下步骤。1．将选择开关置于R×100档, 将两表笔短接调整欧姆档零位调整旋钮, 使表针指向电阻刻度线右端的零位。若指针无法调到零点, 说明表内电池电压不足, 应更换电池。
　　 2．用两表笔分别接触被测电阻两引脚进行测量。正确读出指针所指电阻的数值, 再乘以倍率( R×100档应乘100, R×1k档应乘1000……) 。就是被测电阻的阻值。
　　 3．为使测量较为准确, 测量时应使指针指在刻度线中心位置附近。若指针偏角较小, 应换用R×1k档, 若指针偏角较大, 应换用R×1O档或R×1档。每次换档后, 应再次调整欧姆档零位调整旋钮, 然后再测量。
色标法
电阻色环标志法, 即在电阻元件表面用不同颜色的色环表示其电阻值( 单位:Ω) 和误差。普通电阻采用四道色环标注, 精密电阻( 允许误差不超过±2%) 采用五道色环电阻标注。

三极管的检测
1中、 小功率三极管的检测
　　A已知型号和管脚排列的三极管, 可按下述方法来判断其性能好坏

(a)测量极间电阻: 将万用表置于R×100或R×1K挡, 按照红、 黑表笔的六种不同接法进行测试。其中, 发射结和集电结的正向电阻值比较低, 其它四种接法测得的电阻值都很高, 约为几百千欧至无穷大。但不论是低阻还是高阻, 硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。

(b)三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积: ICBO随着环境温度的升高而增长很快, ICBO的增加必然造成ICEO的增大。而ICEO的增大将直接影响管子工作的稳定性, 因此在使用中应尽量选用ICEO小的管子。
　　经过用万用表电阻直接测量三极管e－c极之间的电阻方法, 可间接估计ICEO的大小, 具体方法如下:
　　万用表电阻的量程一般选用R×100或R×1K挡, 对于PNP管, 黑表管接e极, 红表笔接c极, 对于NPN型三极管, 黑表笔接c极, 红表笔接e极。要求测得的电阻越大越好。e－c间的阻值越大, 说明管子的ICEO越小; 反之, 所测阻值越小, 说明被测管的ICEO越大。一般说来, 中、 小功率硅管、 锗材料低频管, 其阻值应分别在几百千欧、 几十千欧及十几千欧以上, 如果阻值很小或测试时万用表指针来回晃动, 则表明ICEO很大, 管子的性能不稳定。

(c)测量放大能力(β): 当前有些型号的万用表具有测量三极管hFE的刻度线及其测试插座, 能够很方便地测量三极管的放大倍数。先将万用表量程开关拨到ADJ位置, 把红、 黑表笔短接, 调整调零旋钮, 使万用表指针指示为零, 然后将量程开关拨到hFE位置, 并使两短接的表笔分开, 把被测三极管插入测试插座, 即可从hFE刻度线上读出管子的放大倍数。
　　另外: 有此型号的中、 小功率三极管, 生产厂家直接在其管壳顶部标示出不同色点来表明管子的放大倍数β值, 其颜色和β值的对应关系如表所示, 但要注意, 各厂家所用色标并不一定完全相同。
国产三极管用颜色表示放大倍数时, 一般颜色与放大倍数对应关系如下:
颜色
棕
红
橙
黄
绿
兰
紫
hFE
7-15
15-25
25-40
40-55
55-80
80-120

B检测判别电极
　　(a)判定基极: 用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、 反向电阻值。当用第一根表笔接某一电极, 而第二表笔先后接触另外两个电极均测得低阻值时, 则第一根表笔所接的那个电极即为基极b。这时, 要注意万用表表笔的极性, 如果红表笔接的是基极b。黑表笔分别接在其它两极时, 测得的阻值都较小, 则可判定被测三极管为PNP型管; 如果黑表笔接的是基极b, 红表笔分别接触其它两极时, 测得的阻值较小, 则被测三极管为NPN型管。
　　(b)判定集电极c和发射极e: (以PNP为例)将万用表置于R×100或R×1K挡, 红表笔基极b, 用黑表笔分别接触另外两个管脚时, 所测得的两个电阻值会是一个大一些, 一个小一些。在阻值小的一次测量中, 黑表笔所接管脚为集电极; 在阻值较大的一次测量中, 黑表笔所接管脚为发射极。

C判别高频管与低频管
　　高频管的截止频率大于3MHz, 而低频管的截止频率则小于3MHz, 一般情况下, 二者是不能互换的。

D在路电压检测判断法
　　在实际应用中、 小功率三极管多直接焊接在印刷电路板上, 由于元件的安装密度大, 拆卸比较麻烦, 因此在检测时常常经过用万用表直流电压挡, 去测量被测三极管各引脚的电压值, 来推断其工作是否正常, 进而判断其好坏。

2大功率晶体三极管的检测
　　利用万用表检测中、 小功率三极管的极性、 管型及性能的各种方法, 对检测大功率三极管来说基本上适用。可是, 由于大功率三极管的工作电流比较大, 因而其PN结的面积也较大。PN结较大, 其反向饱和电流也必然增大。因此, 若像测量中、 小功率三极管极间电阻那样, 使用万用表的R×1k挡测量, 必然测得的电阻值很小, 仿佛极间短路一样, 因此一般使用R×10或R×1挡检测大功率三极管。
3普通达林顿管的检测
　　用万用表对普通达林顿管的检测包括识别电极、 区分PNP和NPN类型、 估测放大能力等项内容。因为达林顿管的E－B极之间包含多个发射结, 因此应该使用万用表能提供较高电压的R×10K挡进行测量。

4大功率达林顿管的检测
　　检测大功率达林顿管的方法与检测普通达林顿管基本相同。但由于大功率达林顿管内部设置了V3、 R1、 R2等保护和泄放漏电流元件, 因此在检测量应将这些元件对测量数据的影响加以区分, 以免造成误判。具体可按下述几个步骤进行:
　　A用万用表R×10K挡测量B、 C之间PN结电阻值, 应明显测出具有单向导电性能。正、 反向电阻值应有较大差异。
　　B在大功率达林顿管B－E之间有两个PN结, 而且接有电阻R1和R2。用万用表电阻挡检测时, 当正向测量时, 测到的阻值是B－E结正向电阻与R1、 R2阻值并联的结果; 当反向测量时, 发射结截止, 测出的则是(R1＋R2)电阻之和, 大约为几百欧, 且阻值固定, 不随电阻挡位的变换而改变。但需要注意的是, 有些大功率达林顿管在R1、 R2、 上还并有二极管, 此时所测得的则不是(R1＋R2)之和, 而是(R1＋R2)与两只二极管正向电阻之和的并联电阻值。

5带阻尼行输出三极管的检测
　　将万用表置于R×1挡, 经过单独测量带阻尼行输出三极管各电极之间的电阻值, 即可判断其是否正常。具体测试原理, 方法及步骤如下:
　　A将红表笔接E, 黑表笔接B, 此时相当于测量大功率管B－E结的等效二极管与保护电阻R并联后的阻值, 由于等效二极管的正向电阻较小, 而保护电阻R的阻值一般也仅有20～50, 因此, 二者并联后的阻值也较小; 反之, 将表笔对调, 即红表笔接B, 黑表笔接E, 则测得的是大功率管B－E结等效二极管的反向电阻值与保护电阻R的并联阻值, 由于等效二极管反向电阻值较大, 因此, 此时测得的阻值即是保护电阻R的值, 此值依然较小。
　　B将红表笔接C, 黑表笔接B, 此时相当于测量管内大功率管B－C结等效二极管的正向电阻, 一般测得的阻值也较小; 将红、 黑表笔对调, 即将红表笔接B, 黑表笔接C, 则相当于测量管内大功率管B－C结等效二极管的反向电阻, 测得的阻值一般为无穷大。
　　C将红表笔接E, 黑表笔接C, 相当于测量管内阻尼二极管的反向电阻, 测得的阻值一般都较大, 约300～∞; 将红、 黑表笔对调, 即红表笔接C, 黑表笔接E, 则相当于测量管内阻尼二极管的正向电阻, 测得的阻值一般都较小, 约几欧至几十欧。
