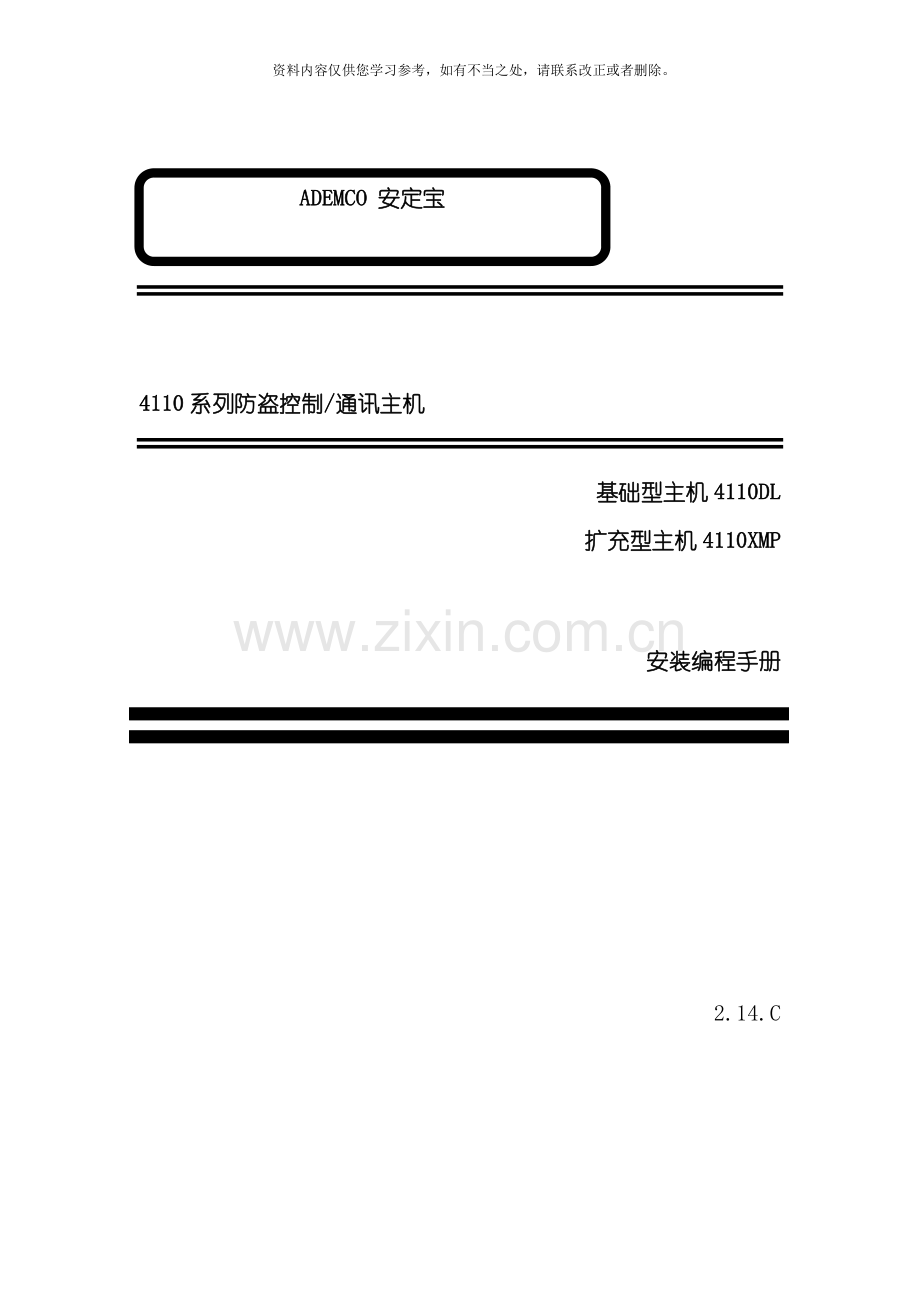

ADEMCO 安定宝

4110系列防盗控制/通讯主机

基础型主机4110DL
扩充型主机4110XMP

安装编程手册

2.14.C

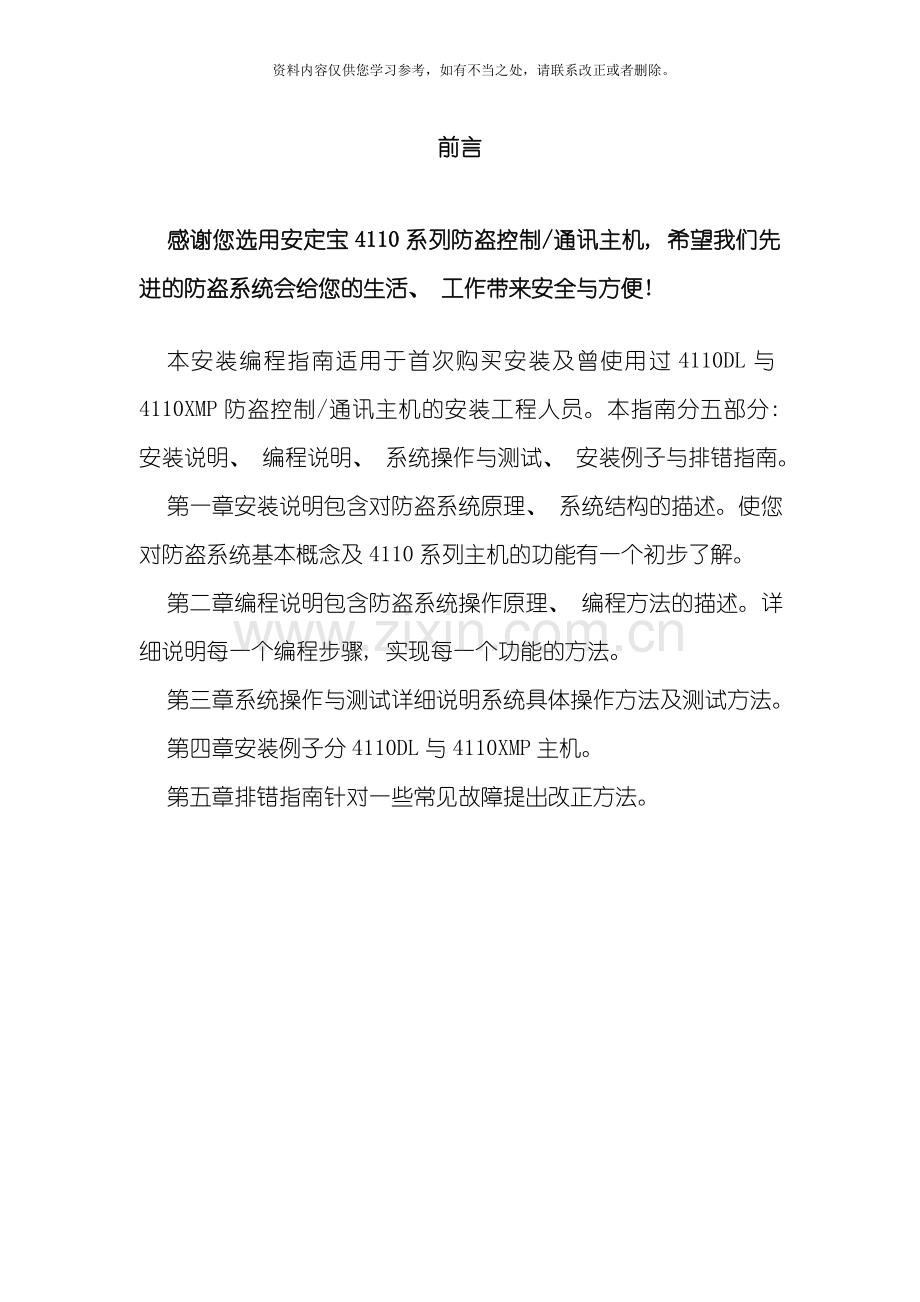

前言

感谢您选用安定宝4110系列防盗控制/通讯主机, 希望我们先进的防盗系统会给您的生活、 工作带来安全与方便!

本安装编程指南适用于首次购买安装及曾使用过4110DL与4110XMP防盗控制/通讯主机的安装工程人员。本指南分五部分: 安装说明、 编程说明、 系统操作与测试、 安装例子与排错指南。
第一章安装说明包含对防盗系统原理、 系统结构的描述。使您对防盗系统基本概念及4110系列主机的功能有一个初步了解。
第二章编程说明包含防盗系统操作原理、 编程方法的描述。详细说明每一个编程步骤, 实现每一个功能的方法。
第三章系统操作与测试详细说明系统具体操作方法及测试方法。
第四章安装例子分4110DL与4110XMP主机。
第五章排错指南针对一些常见故障提出改正方法。

目录
前言
目录
第一章 安装说明
一.4110系列主机系统结构。
二.4110系列主机性能说明。
第二章 编程说明
一.防区类型
二.布防方式与防区类型之关系:
三.编程概述:
四.编程项说明:
五.密码:
第三章 系统操作与测试:
一.系统操作
1.通电操作:
2.键盘操作:
3.开关锁操作( 选项) :
4.紧急按键:
二.系统测试:
1.准备好系统:
2.硬件测试:
3.功能测试:
第四章 安装编程实例
一.4110DL安装编程例子:
二.4110XMP安装编程例子:
第五章 排错指南
附页: 安装电路图

第一章 安装说明
输入部分: 探头
输入部分: 探头
输入部分: 探头
输入部分: 探头
处理部分: 主机
扩充器: 有线/无线
操作部分: 键盘
输出部分: 警号、 闪灯
一.4110系列主机系统结构。

输出部分: 通讯到联网报警中心
电话线

*虚线部分为4110XMP具备的扩充性能, 4110DL不包括该部分。

ü 固定: 4110系列主机附带一个安装箱, 主机板、 电源、 后备电池等均安装在内, 4110XMP的扩充器既能够安装在内, 也能够安装在外部。安装主机板、 扩充器时应注意应用附配的塑料垫子架在主机箱的固定孔上, 以免短路。主机箱固定于隐蔽处, 如吊天花后的天花板上或柜子里; 键盘则安装在较容易操作的地方, 如门后; 警号则安装于指向保护区的地方。
主机板上端子21是接地端, 为防止雷击、 电击, 必须把该端子接地, 能够接于水管上。

ü 交流电源: 使用16.5V交流电源, 该变压器由安装者提供, 功率不能低于25W。

ü 防区: 一台主机包含多个不同的防区, 即表示系统能够接入多个可一一区分出来的探头, 同时, 每个防区按照接入不同类型的探头, 并经过编程设定为某类型的防区, 以使操作方便与报警更加可靠。因为每个接线防区接入的是常规的四线制探头, 即探头输出的是开关信号, 因此接线防区使用1KW线末电阻作为监控, 当防区检测到回路上有1KW电阻时, 系统正常; 若系统检测到回路电阻为0( 短路) 或无穷大( 断路) 时, 都将发出报警。探头输出方式不同时, 与电阻的连接方法也不同, 但有个宗旨就是: 保证回路电阻为1KW, 而且电阻必须连接在探头末端( 如下图所示) 。防区线末电阻误差允许在±300W内, 也就是说, 当连接探头的线路阻抗不超过300W防区都能正常工作。

1KW
接主机防区
接主机防区 1KW

常开输出探头
常闭输出探头

常规防区的响应速度一般是300-500毫秒, 4110系列主机的第三防区能够设定为快速反应防区, 响应速度为10-15毫秒, 以供振动探测器等需要快速反应探头使用。
4110系列主机预留了第五防区能够设置防火防区, 接入四线制的防火探头, 探头与电阻连接必须采用并联方式, 即采用常开输出方式, 以达到对防火探头的监控作用。
各种类型的探头安装在不同的位置, 以达到不同的使用效果: 如门磁可安装于门、 窗等; 双鉴器、 被动红外等移动探测器安装于厅、 走廊等; 振动探头安装于保险柜、 门、 墙面等; 对射红外探测器安装于围墙、 窗等; 玻璃破碎探测器安装于窗的附近; 紧急按钮安装于易控制的地方………
各种需要使用电源的探头能够直接从主机4(-), 5(+)脚获取, 注意输出电流不要超出主机的500mA限制。

ü 键盘: 每台主机都使用键盘编程与操作, 也可在编程中设置使用开关锁作为布撤防操作。4110XMP还可使用无线键盘操作( 必须配接4281无线接收机) 。开关锁与键盘连线并联在一起, 注意4110XMP的扩充器与开关锁不能同时使用。
4110系列主机最多可同时接入4个键盘操作, 所有键盘功能一样。若使用6128或6137, 必须把其地址码设为31( 同时按下”1”+”3”键约3秒后键盘即显示当前地址码, 键入3 1, 按★结束)

ü 报警输出: 每台主机报警时能够输出12VDC电压接到警号等作为本地报警。也能够并接多一个闪灯或其它输出设备, 但要注意不要超出2A的电流限制。
*4110系列主机报警输出有电流限制输出功能, 一旦电流超出范围, 主机自动关闭输出信号, 当外接负载降低时, 系统会自行恢复; 若未使用后备电池时, 发生报警, 若警号驱动电流较大, 可能不会发声, 这不是主机故障, 只需加上后备电池即可正常。

ü 报警通讯器: 4110系列主机内置报警通讯器, 可经过电话线拨号将警情输出到报警中心。共有进、 出两组端子连接, 使用进端( 19, 20脚) 连接至电话线, 从出端( 17, 18脚) 连接电话机, 平时电话操作使用正常, 报警时自动切断话机报警。而所有的通讯参数都需要编程来实现。

ü 后备电池: 4110系列主机需要使用蓄电池作为后备电源, 一般选择4AH,12VDC或7AH,12VDC即可, 前者可提供8小时后备电, 而后者可提供15小时后备电。安装时应注意不要接反极性, 否则会烧保险。主机能够在有交流电时自动给电池充电, 当无交流电时自动切换至电池操作。主机能够自动对电池电压与交流电检测, 并可编程设置报告到报警中心。

ü 扩充器*: 4110XMP主机经过扩充器使防区数目增多, 能够使用有线扩充器4219或无线扩充器4281H:
4219有线扩充器:
接常规四线制接线探头, 使用1K线末电阻监控, 最多达8个防区。注意4219上所有开关设置为0。
4281H无线扩充器:
使用安定宝5700系列无线探头。除紧急按钮外, 所有无线探头每隔70-90分钟发一次平安信号保持监控。注意所有开关设置为0。
扩充器连接是与键盘并联, 需要编程中设置其识别码。而无线探头上则需要设置接收机识别码( 地址码) 与发射码( 防区码) 。
*4110DL主机没有扩充功能。
注: 安装电路图见附页
二.4110系列主机性能说明。
性能
4110DL
4110XMP
系统描述
使用微处理器基础型主机
使用微处理器带有线/无线扩充型主机
防区数
6个基础接线式防区
6个基础接线式防区, 16个无线扩充防区, 8个有线扩充防区
编程性能
可从键盘方便编程, 还可利用遥控编程远程编程, 所有编程信息存于非易失性的EEPROM中。并可任意多次修改。
可从键盘方便编程, 还可利用遥控编程远程编程, 所有编程信息存于非易失性的EEPROM中。并可任意多次修改。
控制键盘
6127, 6128, 6137等多种, 可使用中文键盘6127CH, 还可使用开关锁操作。
6127, 6128, 6137等多种, 可使用中文键盘6127CH, 可使用开关锁, 还可使用无线键盘操作。
使用者密码
1个系统主码, 可设置多3个二级使用者密码。
1个系统主码, 可设置多3个二级使用者密码。
通讯性能
内置双电话拨号多格式通讯器, 多种通讯参数可编程设定
内置双电话拨号多格式通讯器, 多种通讯参数可编程设定

防区描述
4110DL
4110XMP
1-6防区
可编程接线式防区, 线末电阻监控, 常开(NO)/常闭(NC)探头, 300ms响应速度, 防区3可设置快速反应(10ms)
可编程接线式防区, 线末电阻监控, 常开(NO)/常闭(NC)探头, 300ms响应速度, 防区3可设置快速反应(10ms)
7,95,96防区
位于键盘的紧急按钮, 24小时防区, 7防区( ★#键) 可编程为无声、 有声、 辅助音、 火警等类型, 95防区( 1★键) 固定为无声防区, 96防区( 3#键) 固定为有声防区。
位于键盘的紧急按钮, 24小时防区, 7防区( ★#键) 可编程为无声、 有声、 辅助音、 火警等类型, 95防区( 1★键) 固定为无声防区, 96防区( 3#键) 固定为有声防区。
防区8
挟持防区, 参看编程说明
挟持防区, 参看编程说明
防区9
防拆防区, 当日夜防区或开关锁故障时报告。
防拆防区, 当4281扩充器或开关锁故障时报告。
扩充防区
无
最多8个有线防区( 4219) :
使用线末电阻监控, NO/NC探头, 可设定回路A为快速防区, 防区号为10-63, 而且按防区号来区分防区类型.
最多16个无线防区( 4281H) :
使用5700系列探头, 包括门窗发送器、 烟感、 PIR、 紧急按钮等多种类型。防区号即发射码为10-63, 而且按防区号来区分防区类型。
第二章 编程说明
一.防区类型
以下各种防区类型代码是编程输入中使用的, 某些防区类型不是使用该代码, 但对应类型的工作原理是一样的( 如4110XMP扩充防区的代码)
0型 无用
本防区不使用
1型　出入口防区
用于主要入口／出口路线(例如正门,主要入口)。该防区在布防后外出延时*结束时生效。在触发该防区时, 有进入延时*, 必须在延时结束前对系统撤防, 否则会发出报警。控制器会在进入延时时间里发出蜂鸣(作为撤防系统的提示信号)。延时时间经过*09和*10项设定。
2型　没用
本防区不使用
3型　周边防区
用于外部门和／或窗, 在遭到破坏时做出紧急报警。没有延时。
4型　内部防区( 跟随报警)
用于出入防区首先触发而需要进入延时的地方。多设在休息室或大厅内( 如移动探测器) , 这是用户用键盘对系统撤防的必经之处。如果出入防区未首先触发, 该防区触发后会立即报警。如在系统布防前在厅内躲藏或试图经过未设防区域到达厅内的闯入者。该防区的延时时间与出入防区一致。
5型 日夜防区( 撤防时警告, 布防时警报)
用于装有薄箔保护的门、 窗( 如商店) , 或”敏感”地区, 如商品库、 药品仓库, 等等, 或者其它需要密切注意入口的控制进入区。在撤防状态下( 白天) , 触发该防区键盘会发出快速蜂鸣并显示防区号与检查显示(如果需要可向中心站报告), 用于破门而入或其它事故(如传感器失灵或薄箔门破碎)。布防状态下( 夜晚) , 触发该防区会触发警报, 控制键盘和外部警号会发出警报, 通讯设备也会报告警情。
6型　24小时无声报警
该防区类型一般使用于紧急按钮( 例如银行、 珠宝柜台) , 它可触发警报并报送到中心站, 可是该防区号不会显示在键盘上, 也不会发出警报声响, 仅仅会发出编程通讯报告。该防区不受撤布防影响。
7型　24小时有声报警
该类型常使用于紧急按钮, 它除向中心站发出警报外, 还形成有声警报( 例如床边应急报警) 。该类型防区遇情况会引发外接警号警报, 在键盘报警及显示, 以及编程通讯报告。该防区不受撤布防影响。
8型　24小时辅助报警
该类型用于个人突发事件使用的紧急按钮或各类紧急事件, 诸如水传感器、 温度传感器, 等等。能够向中心站报警, 在控制器仅提供键盘有声报警和警报显示, 而外接警号不发声。该类型防区遇情况会在控制键盘发出稳定的报警音响、 报警显示和编程通讯报告。该防区不受撤布防影响。
9型　火警防区
用于装有烟雾探测器、 热探测器的24小时设防的区域。防区触发会发出火警信号, 键盘显示防区号并触发外接警号发声, 同时向中心站报告。该防区不受撤布防影响。
10型　内部防区( 延时)
该型与4型相似, 只是不论出入防区是否首先发现情况, 都从该防区传感器被触发时开始提供进入延时, 不马上触发报警。也提供外出延时。

*外出延时: 系统布防后提供一段时间, 在该时间内触发带延时功能的防区, 系统不会发出报警。而且在延时结束后, 这些防区才真正工作起来。
*进入延时: 当系统处于布防状态时, 触发带进入延时的防区, 系统不会马上发出报警, 允许操作者在该时间内对系统撤防, 但若系统未撤防, 延时结束后系统即发出报警。
二.布防方式与防区类型之关系:
系统只有在布防状态下, 所有防区才有效, 而24小时类型防区及火警防区则随时有效; 而且不同的布防方式, 要根据不同的目的来使用。
布防方式
外出延时
进入延时
监控防区类型
忽略防区类型
适用目的
外出布防
有
有
所有
无
外出无人, 白天
留守布防
有
有
除内部防区外所有
内部防区
在室内有人
全防布防
有
无
所有
无
长时间外出出差
快速布防
有
无
除内部防区外所有
内部防区
晚上睡觉后
三.编程概述:
ADEMCO防盗主机采用非易失性的EEPROM作为编程记忆, 不会因为断电而丢失编程资料。所有的功能选择项与通讯功能都需要经过编程才能实现。编程能够经过键盘操作与遥控编程来实现。

4110系列防盗控制/通讯主机能够经过下述键盘进行编程:
6127CH、 6127、 6128、 6137等

编程预备知识:
1. 进入编程: 有两种方式:
按”主机密码”+”8”+”0”( 出厂主机密码为4110)
‚在加电后50秒内同时按”«”+”#”
进入编程后, 键盘显示LED全灭, LCD显示20, NO AC( 无交流) 。此时能够输入所需编程项。
2. 输入编程项:
参考编程表格, 所有输入编程项号为2位数, 其内容数字视项目填入。
如 : 20 项为主机密码, 后有4个空格, 表示有4位数字。

输入方法
例子
显示与提示音
输入编程项
按”«”+”项目号”+”内容码”
顺序键入« 2 0 4 1 1 0 表示输入主机密码为”4110”
每输入一格内容( 表格) 键盘显示一个数字( 2位) , 同时键盘”哔”响一声, 输入结束后”哔哔哔”三声提示。
阅读编程项
按”#”+”项目号”
顺序输入# 2 0 表示阅读主机密码
键盘依次显示每格内容, 同时键盘”哔”响一声, 显示结束后”哔哔哔”三声提示。

注意: 输入编程与阅读编程不须按顺序进行, 可随便选择编程项。
‚输入错误, 键盘显示”EE”。此时可重新输入编程。
ƒ清除某项编程内容, 输入”«”+”编程项”+”«”( 只适用于编程项40-43和49) 。
„清除所有编程项内容( 所有项均置0, 包括主机密码) , 输入”★97”。
3.退出编程: 有两种方式:
按”★99”退出, 此方式可用进入编程方式与‚再次进入编程。
‚按”★98”退出, 此方式只能用进入编程方式‚再次进入编程。适用于当工程完成后系统交于用户时, 防止用户偶然进入编程修改了编程导致系统故障。

四.编程项说明:
( □表示一个输入格, 输入一个数字)
以下项所有编程适用于4110XMP主机. 对4110DL主机, 则没有以下各项内容:
24、 67、 75、 76-92项, 其余则一致。

以下从★20-★30为系统布防与基本参数:

★20 □□□□ 主机密码
4位数。用于进入编程, 与设置二级操作员密码。

出厂设置4110。输入0-9。
★21□ 单键布防,
1位数。启动该功能可不用输入密码布防, 只需按”#”+”布防键”即可, 但仍要按”密码”+”1”撤防。

出厂设置0。1=是; 0=否。
★22□布撤防开关锁
1位数。使用布撤防开关锁, 可用钥匙开关布撤防及取消报警。

出厂设置0。1=是; 0=否。
★23□强制旁路,
1位数。对未准备好防区旁路时, 只需按”密码”+”6”即可。

出厂设置0。1=是; 0=否。
★24□□扩充器识别码,
2位数。对4110XMP, 可使用4281无线或4219有线扩充器, 并作为4281的识别码(HOUSE ID)。

出厂设置00。
00=没使用扩充器; 01-31=4281 识别码; 90=4219识别码。
★28□布防确定音,
1位数。当系统在退出延时结束后, 系统真正布防时, 外接警号发出一声以提示系统已经处于布防状态。

出厂设置0。1=有; 0=无。
★29□火警警号停止,
1位数。使发生火警后警号自动停止。其时间与30项相同。

出厂设置0。1=是; 0=否。
★30□警号停止时间,
1位数。在发生报警后, 警号在设定时间后停止发声。

出厂设置0。

0=不停

1=4分钟

2=8分钟

3=12分钟

以下从★31-★39为系统防区参数:

可使用防区类型
0=
不用防区
6=
24小时无声防区
1=
出入防区, 窃警
7=
24小时有声防区
2=
该号码没用
8=
24小时辅助防区
3=
4=
周边防区, 窃警
内部防区( 跟随) , 窃警
9=
10=
火警防区( 只用于防区5与7)
内部防区( 延时) , 按#+10输入, 窃警
5=
日夜防区, 窃警

★31□防区1类型,
1位数。可从上述防区类型中任选其一( 除火警防区外) 。

出厂设置1( 出入防区) 。
★32□防区2类型,
1位数。可从上述防区类型中任选其一( 除火警防区外) 。

出厂设置4( 内部防区)
★33□防区3类型,
1位数。可从上述防区类型中任选其一( 除火警防区外) 。

出厂设置3( 周边防区)
★34□防区4类型,
1位数。可从上述防区类型中任选其一( 除火警防区外) 。

出厂设置3( 周边防区)
★35□防区5类型,
1位数。可从上述防区类型中任选其一。

出厂设置9( 火警防区)
★36□防区6类型,
位数。可从上述防区类型中任选其一( 除火警防区外) 。

出厂设置7( 24小时有声防区)
★37□防区7类型,
1位数。所谓防区7, 即指控制键盘的紧急按钮--同时按”★””#”键 [另外键盘上还有两个紧急按钮防区95( ”1★”键) 及防区96( ”3#”键) , 见编程项50 ]。只能使用防区类型0, 6, 7, 8, 9。

出厂设置6( 24小时无声防区)
★38□进入延时时间,
1位数。为防止触动探头发出报警, 撤防前需要进入延时, 布防后需要退出延时, 而退出延时=进入延时+15秒。该延时时间只对带延时的防区类型有效。

出厂设置2( 30秒)

0=0秒

1=20秒

2=30秒

3=45秒
4=60秒
5=90秒
★39□防区3反应速度,
1位数。防区3可设置为快速反应防区, 配合振动探测器、 玻璃破碎探测器等反应速度较快的探头使用。

出厂设置0( 400毫秒)

0=400毫秒, 低速。

1=10毫秒, 快速。
以下从★40-★49为系统通讯器参数:

★40□□□□接外线号码,
最多4位数。用于当接在4110主机上的电话线是分机时, 需要拨外线到报警中心, 比如拨9或0接外线。当输入内容少于4位时, 以★结束。

出厂设置为空( 输入★40★) 。
★41□□□□□□□□□□□□第一通讯电话号码,
最多12位数。即报警中心电话号码。发生报警, 总是先拨该号码到报警中心。不输入该号码时, 系统将不通讯。

出厂设置为空( 输入★41★) 。
★42□□□□□□□□□□□□第二通讯电话号码,
最多12位数。当有两个报警中心, 输入其电话号码, 主机将自动报告到第二报警中心。例如当你有自动寻呼机时, 可输入其号码, 当系统发生报警时, 将自动通讯到你的寻呼机上。参考编程项49。

出厂设置为空( 输入★42★) 。
★43□□□□用户号码
4位数。在警情报告到报警中心时, 该号码将显示并表示你的身份、 地址等。此号码对中心来说, 每个用户都是唯一的。该号码能够是十六进制的, 即可输入0-9, B(#11表示), C(#12), D(#13), E(#14), F(#15)

出厂设置为FFFF。
★44□通讯格式,
1位数。选择报警通讯格式报告到报警中心, 该选择关系到报警速度, 及后面通讯代码的编程。视报警中心使用的报警接收机来选择, 当与ADEMCO 685配套时, 建议选用7( ADEMCO CONTACT ID)速度最快( 3秒) 且通讯代码编程最简单。

出厂设置为0( ADEMCO 3+1, 4+1低速)

0=
ADEMCO 3+1,4+1低速
6=
ADEMCO 4+2特快
1=
RADIONICS 3+1,4+1低速
7=
ADEMCO CONTACT ID
2=
ADEMCO 4+2 低速
8=
ADEMCO 3+1,4+1低速扩充码
3=
RADIONICS 4+2低速
9=
RADIONICS 3+1,4+1扩充码

通讯格式定义
3+1/4+1:

4+2:

CONTACT ID:
3或4位用户代码, 1位警情代码。容纳用户数与警情信息量小。SSS(S) A
4位用户代码, 2位警情代码。警情数较少( 最多14个警情、 14个防区) 。SSSS A Z
4位用户代码、 4位警情码、 2位子系统码、 4位防区码。全面反映用户报警信息。CCCC QEEE GG SZZZ
高速:
低速:
3-5秒完成一次通讯( 不包括拨号) 。
15-50秒完成一次通讯( 不包括拨号) 。

★45□电话系统,
1位数。选择电话拨号方式。

出厂设置为0( 脉冲式) 。0=脉冲式; 1=音频式。
★46□ SESCOA/ RADIONICS选择,
1位数。对选择RADIONICS格式时, 可选择通讯代码范围。对其它格式, 选择0。

出厂设置为0( 其它格式) 。

0=RADIONICS(能够报告0-9,B-F); 1=SESCOA(只报告0-9)
★47□15秒盗警报告延时,
1位数。设置后, 只对盗警类型防区( 如上述防区类型1, 3, 4, 5, 10) 发生报警有15秒通讯延时, 其它报警照样立即报告, 能够给你在误报后撤消报警, 防止报到报警中心。

出厂设置为0。0=无延时; 1=15秒延时。
★48□定时测试报告,
1位数。设置后, 主机在12小时后报告一次测试信号到报警中心, 之后, 每隔预设时间报告一次测试信号。

出厂设置为0。0=无; 1=每24小时; 2=每周。
★49□分开/多重通讯,
1位数。如上述41、 42项里设置两个电话号码分别给两个中心, 能够分开不同的警情将信号传到不同的中心。

当系统报警后, 通讯器立即启动并开始拨第一通讯电话号码, 当电话不通时, 通讯器每隔30秒会自动重拨, 并重复8次; 当8次还不能完成时, 系统将转至第二通讯电话号码并能重拨8次。若选择多重/分开报告, 通讯器将按照要求自动完成多种方式通讯。当所有过程结束后, 若仍不能连通报警中心, 系统键盘将显示”FC”表示通讯故障。

出厂设置为0( 后备通讯) 。

第一电话号码报告内容
第二电话号码报告内容
0=
所有
当第一电话号码不通时报告所有
1=
报警、 恢复、 取消
其它报告
2=
除布撤防、 测试外所有
布撤防、 测试
3=
报警、 恢复、 取消
所有
4=
除布撤防、 测试外所有
所有
5=
所有
所有

以下从★50-★59为报警通讯代码( 所有出厂设置为00)

★50□□防区95与96第一位通讯代码,
两位数。防区95, 即有线/无线键盘紧急按钮, A键或”1”+”★”键, 为24小时无声防区; 防区96, 即有线/无线键盘紧急按钮, A键或”3”+”#”, 为24小时有声防区。
第一格为防区95、 第二格为防区96的通讯码第一位, 第二位与防区7的第二位通 讯码一致( 对4+2扩充格式) 。
报警、 系统信息、 恢复与及无线探头通讯代码编程( ★51-★91项)

使用3+1或4+1标准格式: 能够输入以下代码在第一格内: 1-9, 0, B, C, D, E或F。输入”#+10”表示数值0, ”#+11”表示B, ”#+12”表示C, ”#+13”表示D, ”#+14”表示E, ”#+15”表示F。第一格内输入0表示不报告, 第二格内输入0将自动跳到下一编程项( ★51) 内。该码的输入必须与报警中心定义的警情代码一致。
使用4+2或扩充格式: 两个格内输入以下代码: 1-9, 0, B, C, D, E或F。第二格为0将忽略扩充信息; 两个格内都输入0表示不报告。该码的输入必须与报警中心定义的警情代码一致。
使用CONTANCT ID格式: 编程时最为简单, 在第一格内输入任何不为0的数字表示要通讯, 该格输入的仅仅是启动信号, 其代码由系统内置好的自动报告, 报警中心配套ADEMCO 685接收机不需再作任何警情代码定义。第二格输入数值将忽略。在第一格内输入0表示不报告。

★51□□防区1报警通讯代码,
2位数。( 如上表输入)
★52□□防区2报警通讯代码,
2位数。( 如上表输入)
★53□□防区3报警通讯代码,
2位数。( 如上表输入)
★54□□防区4报警通讯代码,
2位数。( 如上表输入)
★55□□防区5报警通讯代码,
2位数。( 如上表输入)
★56□□防区6报警通讯代码,
2位数。( 如上表输入)
★57□□防区7报警通讯代码,
2位数。( 如上表输入) , 防区7即无线/有线键盘紧急按钮, B键或”★”+”#”键。
★58□□防区8报警通讯代码,
2位数。( 如上表输入) 防区8表示挟持报告。挟持状态即输入挟持密码做系统操作后发出的报警。挟持密码是当用户被挟持时, 强迫经过按该密码撤防及取消报警, 系统表面工作正常, 报警恢复, 但同时系统会将挟持信息报告到报警中心。挟持密码=操作密码+1。如主机密码为4110, 则挟持密码为4111。若密码尾数是”9”, 则无挟持密码。
★59□□防区9报警通讯代码,
2位数。( 如上表输入) 防区9表示防拆报告, 如键盘、 无线接收机被拆等。

以下从★60-★68为系统状态通讯代码( 所有出厂设置为00)

★60□□故障通讯代码,
2位数。火警防区, 日夜防区, 键盘, 扩充器等发生故障即发出该通讯码( 如上表输入)
★61□□旁路通讯代码,
2位数。( 如上表输入)
★62□□无交流电通讯代码,
2位数。( 如上表输入)
★63□□电池电压低通讯代码,
2位数。( 如上表输入)
★64□□测试通讯代码,
2位数。( 如上表输入)
★65□撤防通讯代码,
1位数。( 如上表输入) , 若选择4+2或扩充格式时, 第二位数字为使用者代码#。
★66□布防通讯代码,
1位数。( 如上表输入) , 若选择4+2或扩充格式时, 第二位数字为使用者代码#。
★67□□无线探头电池电压低通讯代码,
2位数。( 如上表输入)
★68□□取消通讯代码,
2位数。窃警类型防区及火警防区报警后按密码关闭警号时即发出该通讯码( 如上表输入)

以下从★69-★75为恢复通讯代码( 所有出厂设置为00)

★69□ 故障、 无线探头低电池电压、
旁路集体恢复通讯代码,
1位数。输入0表示每一个防区恢复同时报告; 输入1则表示所有防区都恢复后才集体报告。注意: ”1”不适用于CONTACT ID 格式。
★70□报警恢复通讯代码第一位,
1位数。报警后按”密码”+”1”恢复后报告, 当选择4+2或扩充格式时, 第二位代码自动传在防区报警通讯代码中第二位数字。
★71□□故障恢复通讯代码,
2位数。当★69选1时, 只有所有故障都恢复后才报告。
★72□□旁路恢复通讯代码,
2位数。( 如上表输入)
★73□□交流电恢复通讯代码,
2位数。( 如上表输入)
★74□□低电池电压恢复通讯代码
2位数。( 如上表输入)
★75□□无线探头低电池电压恢复通讯代码
2位数。( 如上表输入)

以下从★76-★92为使用扩充器无线探头发射码或4219防区编程及通讯代码
以下表格只对4110XMP有效, 4110DL则不存在该表格。
( 所有出厂设置为0000)

使用不同扩充器时, 下述表格并不是所有都有效, 其有效的表格如下所示
扩充器类型
有效表格
4281L
★76 - ★79, 加上★92
4281M
★76 - ★83, 加上★92
4281H
★76 - ★92
4219
★76 - ★83, 加上★92

在这里使用的防区类型代码与上面的不一样, 是按照防区号来表示防区类型, 不同的防区号码( 即无线探头发射码) 即表示不同的防区类型, 如下表所示。
无线探头发射码或4219防区号
防区类型
无线探头发射码或4219防区号
防区类型
10-13
出入防区, 窃警
48-55
火警
14-29
周边防区, 窃警
56-61
防拆, 窃警
30-43
内部防区(跟随),窃警
62
24小时有声防区
44-45
内部防区(延时),窃警
63
由★92编程防区类型
46-47
周边防区, 窃警

在★76-★91项中, 都有四格, 输入前两位为防区号码( 或无线探头发射码) , 如上表所示, 后两位为通讯代码, 如前面表所示。

★76□□□□第1无线探头发射码或回路A防区号/通讯代码,
四位数。
★77□□□□第2无线探头发射码或回路B防区号/通讯代码,
四位数。
★78□□□□第3无线探头发射码或回路C防区号/通讯代码,
四位数。
★79□□□□第4无线探头发射码或回路D防区号/通讯代码,
四位数。
注意: 当使用4281L时, ★80-★91将不存在。

★80□□□□第5无线探头发射码或回路E防区号/通讯代码,
四位数。
★81□□□□第6无线探头发射码或回路F防区号/通讯代码,
四位数。
★82□□□□第7无线探头发射码或回路G防区号/通讯代码,
四位数。
★83□□□□第8无线探头发射码或回路H防区号/通讯代码,
四位数。
注意: 当使用4281M或4219时, ★84-★91将不存在。
★84□□□□第9无线探头发射码,
四位数。
★85□□□□第10无线探头发射码,
四位数。
★86□□□□第11无线探头发射码,
四位数。
★87□□□□第12无线探头发射码,
四位数。
★88□□□□第13无线探头发射码,
四位数。
★89□□□□第14无线探头发射码,
四位数。
★90□□□□第15无线探头发射码,
四位数。
★91□□□□第16无线探头发射码,
四位数。
★92□无线探头发射码为63时的防区类型,
一位数。只能使用如上述防区类型0, 6, 7, 8, 9四种。
★93□复位前通讯报警次数
一位数。用户未复位前可通讯报警次数。如希望将主机设为单纯通讯器, 此处应设为1。
出厂设置为0。0=10次; 1=无数次

以下★94, ★95为遥控编程信息项

★94□□□□□□□□□□□□遥控编程端电话号码,
最多12位数。输入0-9的数字, 按★结束, 输入★94★清除。

遥控编程即在远端, 利用遥控编程软件、 电脑及MODEM, 经过电话线与主机连通, 并对主机做各种操作的功能。包括编程、 布撤防、 旁路防区、 查看报警等各种功能。之间采用安全措施进行连通, 必须先由遥控编程端拨通主机, 发出指令挂断后由主机拨通遥控编程端; 或者在主机端输入”密码”+”#”+”1”由主机主动拨通遥控编程端。

★95□振铃次数,
1位数。主机在设定的振铃次数后摘机, 输入0-9, #10表示10, #11表示11, #12表示12, #13表示13, #14表示14, #15表示15。

出厂设置为0

0= 禁止遥控编程端发起遥控编程, 不摘机

1-14= 振铃次数

15= 快速摘机, 避免电话答录机摘机。
★96启动遥控编程控制密码与用户号码,
该项内容只能在遥控编程中使用, 不能输入或阅读。当改变遥控编程电脑进行遥控编程时, 需输入★97后再输入★96清除。
★97清除所有编程项内容,
不能输入内容。输入★97后, 上述所有编程项内容都置0。适用于当主机编程被打乱后重新编程。

以下编程项( ★98, ★99) 为退出编程模式

★98退出后,
禁止以”密码”+”8”+”0”进入编程
★99退出后,
允许以”密码”+”8”+”0”及加电后同时按”★#”键进入编程

五.密码:
4110系列主机一共有4个使用者密码( 包括主机密码) , 主机密码出厂设置为4110。使用主机密码能够设置其余3个二级使用者的密码。方法如下:
1. 退出编程模式, 即在一般操作状态下进行设置。
2. 顺序输入”主机密码”+”8”+”2( 或3, 4) ”+”使用者密码”, 设置第2( 或3, 4) 使用者密码。输入最后一个数字时键盘响一声”哔”提示接受刚才输入内容。
3.取消使用者密码, 顺序输入”主机密码”+”8”+”2( 或3, 4) ”+”主机密码”即可。输入最后一个数字时键盘响一声”哔”提示接受刚才输入内容。
备注:
l 所有密码均可做系统布撤防等操作。但只有主机密码可作编程与密码设置。
l 若某密码重复了或是另一个密码的挟持密码( 密码+1) , 则优先使用较低级用户号。
l 在系统报告布撤防操作时, 以001号表示主机密码, 002-004分别表示2, 3, 4号使用者密码。000号表示使用单键布防或钥匙开关锁布防。
l 所有密码均有挟持密码, 为”密码+1”, 因此编码时, 应注意最后一位不要为”9”。
第三章 系统操作与测试:
系统安装编程结束后, 就能够进行操
