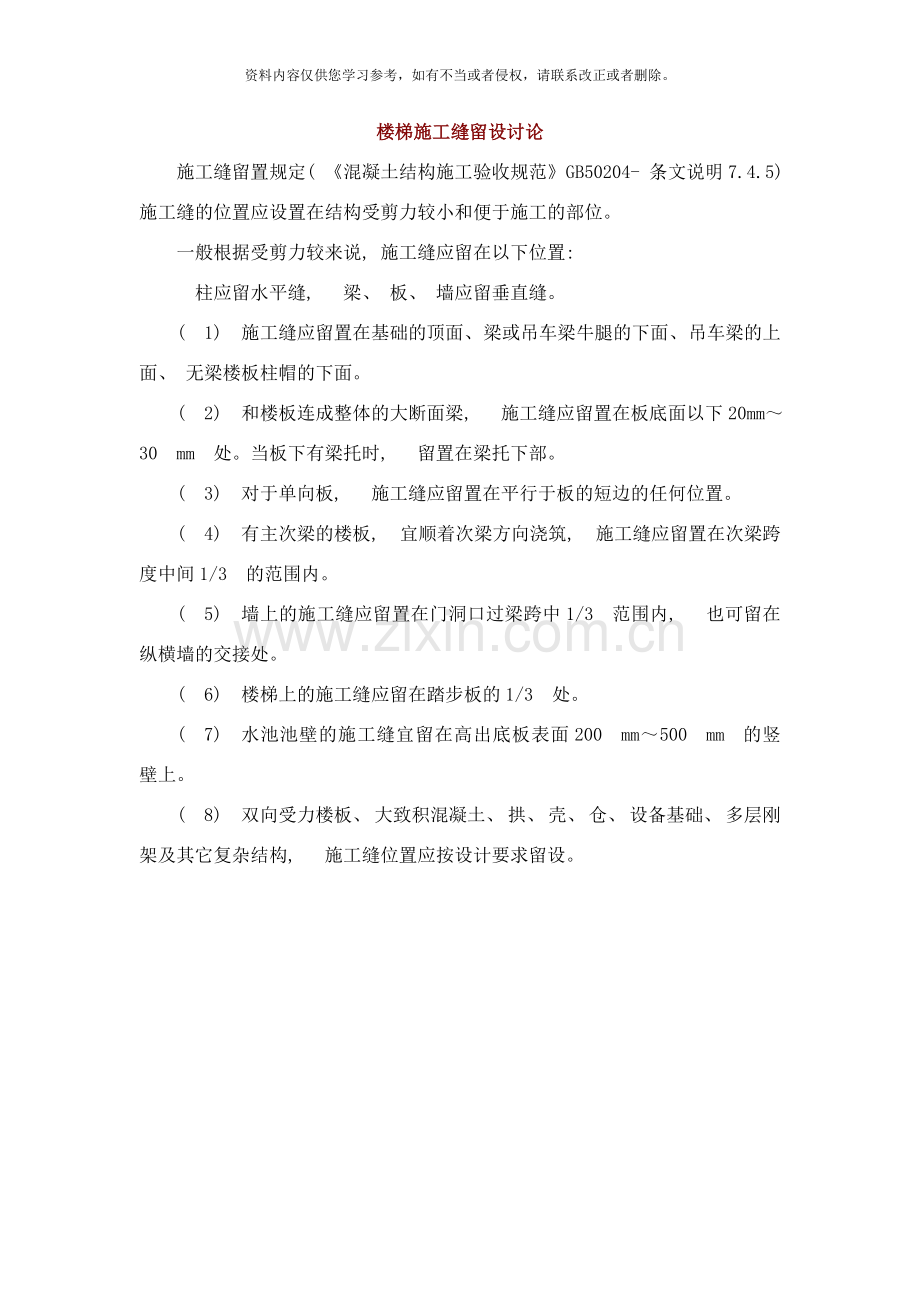

楼梯施工缝留设讨论
施工缝留置规定( 《混凝土结构施工验收规范》GB50204- 条文说明7.4.5) 施工缝的位置应设置在结构受剪力较小和便于施工的部位。
一般根据受剪力较来说, 施工缝应留在以下位置:
  柱应留水平缝,  梁、 板、 墙应留垂直缝。
  ( 1) 施工缝应留置在基础的顶面、 梁或吊车梁牛腿的下面、 吊车梁的上面、 无梁楼板柱帽的下面。
  ( 2) 和楼板连成整体的大断面梁,  施工缝应留置在板底面以下20mm～30 mm 处。当板下有梁托时,  留置在梁托下部。
  ( 3) 对于单向板,  施工缝应留置在平行于板的短边的任何位置。
  ( 4) 有主次梁的楼板,  宜顺着次梁方向浇筑,  施工缝应留置在次梁跨度中间1/3 的范围内。
  ( 5) 墙上的施工缝应留置在门洞口过梁跨中1/3 范围内,  也可留在纵横墙的交接处。
  ( 6) 楼梯上的施工缝应留在踏步板的1/3 处。
  ( 7) 水池池壁的施工缝宜留在高出底板表面200 mm～500 mm 的竖壁上。
  ( 8) 双向受力楼板、 大致积混凝土、 拱、 壳、 仓、 设备基础、 多层刚架及其它复杂结构,  施工缝位置应按设计要求留设。

板式楼梯和梁式楼梯施工缝位置留置一样。

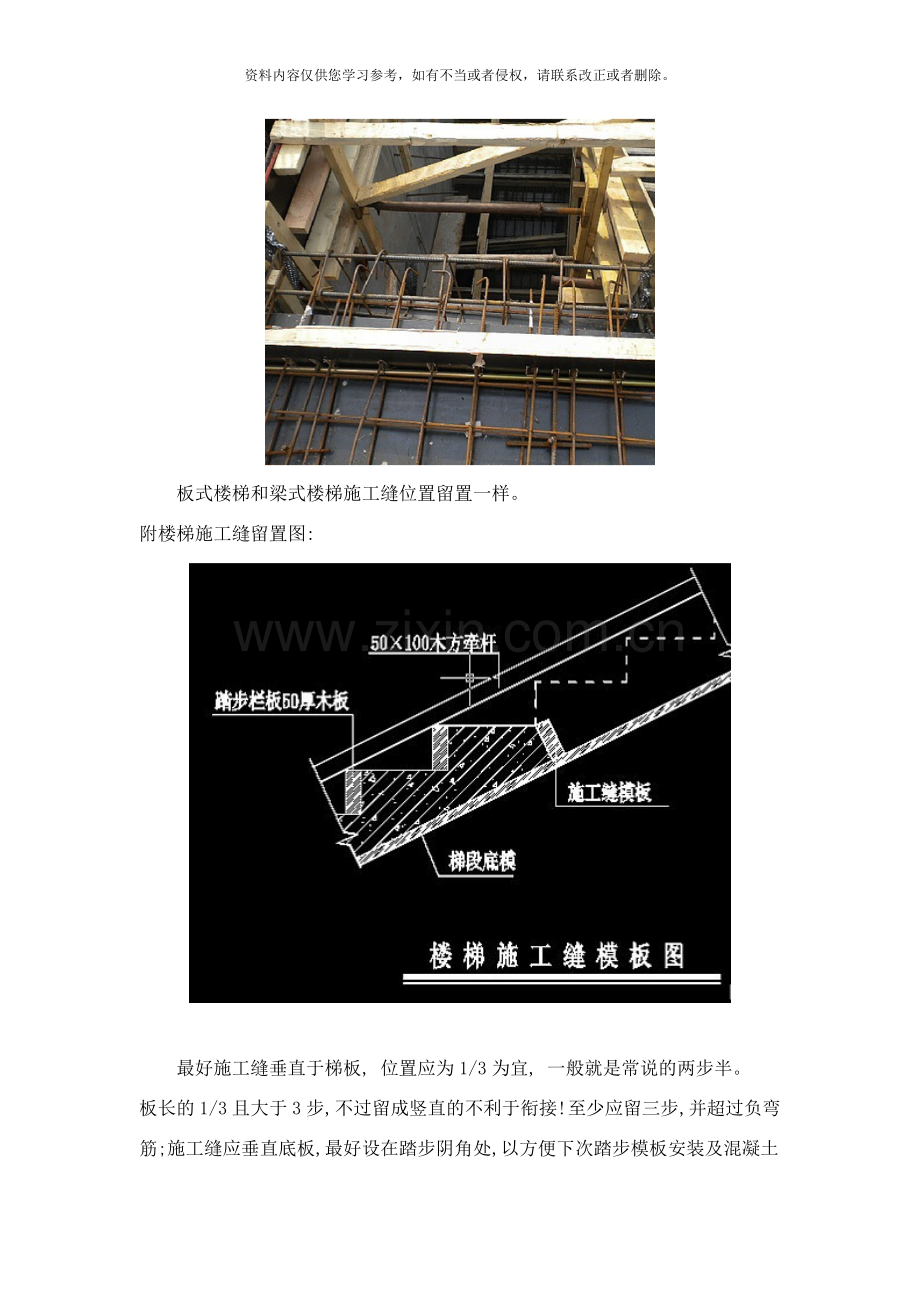

附楼梯施工缝留置图:

最好施工缝垂直于梯板, 位置应为1/3为宜, 一般就是常说的两步半。
板长的1/3且大于3步, 不过留成竖直的不利于衔接! 至少应留三步,并超过负弯筋;施工缝应垂直底板,最好设在踏步阴角处,以方便下次踏步模板安装及混凝土施工。至少应留三步,并超过负弯筋;施工缝应垂直底板,最好设在踏步阴角处,以方便下次踏步模板安装及混凝土施工。
在跨度的中间1/3范围, 一般在三步踏步位置, 留设垂直于楼梯底板的直槎。
根据楼层的高度一般在3.0到4.5之间,在这个高度设楼梯一般为双跑梯和三跑梯,楼梯的踢面高度随着建筑类型的不同,踢面的高度也不同,一般的使用范围是120--175mm之间,这样每一梯段大约在九步左右,因此施工缝一般在三步的位置,也在跨中的三分之一处,但必须留置垂直与楼梯板的直茬施工缝,而且最好留置在踏步的阴角出处,满足与受力,在浇筑砼的时候也便于清理,便于施工,层高4.5米时,一般设为三步跑.
实际上楼梯留缝有多种, 我见过的有三种, 以上的是一种, 另一种是留在梯梁上, 还有就是留在了平台上, 就是跟梯井中心线重合。三种留法都有做过, 也都很好, 这么多年也没有出现问题。比如第二种是规范所禁止的, 但还是没有问题, 我想根本原因在于施工缝的处理, 只要结合的好, 还是会成为一个整体的。留对了, 施工缝没有处理好, 依然会出现问题。从图上看这楼梯板比较厚, 踏步应设抗裂构造钢筋会好一些。
一般是留在三步的地方, 但也一定要超过楼梯负筋, 不然你想要负筋干吗? 就是因为在那里的受力最小, 而且要垂直于模板。规范对楼梯施工缝的留设位置并无强制性条文, 但施工缝的留设必须遵循一个原则; 尽量留在受力合理、 弯矩最小的部位。楼梯施工缝的留设有两种, 需分别对待。
     1、 对于四周均为剪力墙的楼梯, 施工缝最好留在楼梯梁的一半、 进休息平台1/3净跨的部位( 至少超过250-300mm) 。此时楼梯梁在相应剪力墙位置要留梁窝, 至少过墙中, 最好穿透。
      2、 对于四周框架的楼梯, 施工缝最好留置在梯段跨中1/3处, 因为这个位置是受剪和受弯最小部位, 有的施工缝留置在上或下三步是没有任何根据的, 只不过是靠平时的一些经验来做, 留置上下各三步是非常不科学的。因为楼梯在留置施工缝后, 楼板的正向受力就变成了反向受力( 即简支变成了悬臂) , 楼梯若支撑不好极容易造成楼梯起步与梯梁形成裂缝。大家都知道悬臂越长所受到的弯矩越大, 此时在楼梯的负弯矩部位受到很大拉应力, 容易造成结构破坏, 因此, 个人认为楼梯施工缝应按规范留设要求, 根据结构受力要求施工缝的留设在受力结构较小的部位, 留设在净跨的1/3处, 且应留设在楼梯起步的下段。
由于旧规范有梯段板1/3处的说法, 在许多人( 特别是施工经验较多的人) 的脑子里形成一种误区: 楼板或平台板向上反三步留施工缝, 按照现在的规范并没有特别严格的规定, 根据GB50204- 标准7.4.5条款: ”施工缝的位置应在混凝土浇筑前按设计要求和施工方案确定”, 因此个人认为, 解决争执的最好办法是施工前编制施工方案, 明确施工缝位置并报监理确认即可。
个人认为施工缝留置在平台或楼板根部更好一些, 既有利于模板尺寸、 标高控制, 也利于混凝土振捣密实、 施工缝的处理。旧规范强调的是受力较小, 但实际效果并不理想。楼梯施工缝应留置在三分之一处, 三分之一处受力最小。从受力角度讲, 不能仅仅是为了便于施工而省去了重要的环节。如果说是为了便于施工, 那岂不是怎么简单怎么整? 不知道还要力学有何用?
对楼梯来说梯段1/3处, 往往施工处理难度很大, 极易造成模板位置控制不准( 对施工人员来说标高尺寸很不好控制) 、 混凝土振捣不密实等缺陷, 而对于板混凝土土来说原来承受的剪力也很有限, 过分强调理论的东西, 实际效果往往适得其反。
梯板的施工缝留在梯段跨的1/3处确实有许多问题, 根据我的施工经验及我们当前的做法, 我们将楼梯的施工缝留在楼梯的休息平台上, 即休息平台长边的跨中, 短边距梯梁400左右, 这样能有效地避免楼上各位所说的问题, 而且从受力角度来说, 这样做也是比较合理的, 一般来说, 梯板均为单向板, 也就是说把楼梯段的施工缝放在板上, 考虑板的施工缝留置。
现行规范规定, 施工缝的位置应在混凝土浇筑前按设计要求和施工技术方案确定。施工缝的处理应按施工技术方案执行。施工缝宜留在受力较小处, 根据这一要求, 只要我们在施工前在方案中有明确的要求, 施工中按此要求去做, 无论是从受力角度还是从规范要求来讲, 都是没有问题的。
按设计规范, 留在第3、 4个踏面的缺点:
1、 梯段角度不易控制。
2、 若拆模后, 该梯段变为悬挑构件。
3、 砼断面不容易留成垂直于板底。
规范规定留设在梯板1/3跨处, 那里剪力最小, 施工中一般留置在第三跑位置, 就是从砼面往上做三个踏步, 要垂直留缝, 表面凿毛处理, 垃圾清理干净的
从来就不应该将楼梯的施工缝设在板根部, 该处剪力最大, 负弯矩也最大。而且, 负弯矩钢筋常常被踩到下面去, 失去应有的作用。 1/3处弯矩接近0, 剪力也不大。 只是设在1/3处, 施工挺不方便。
