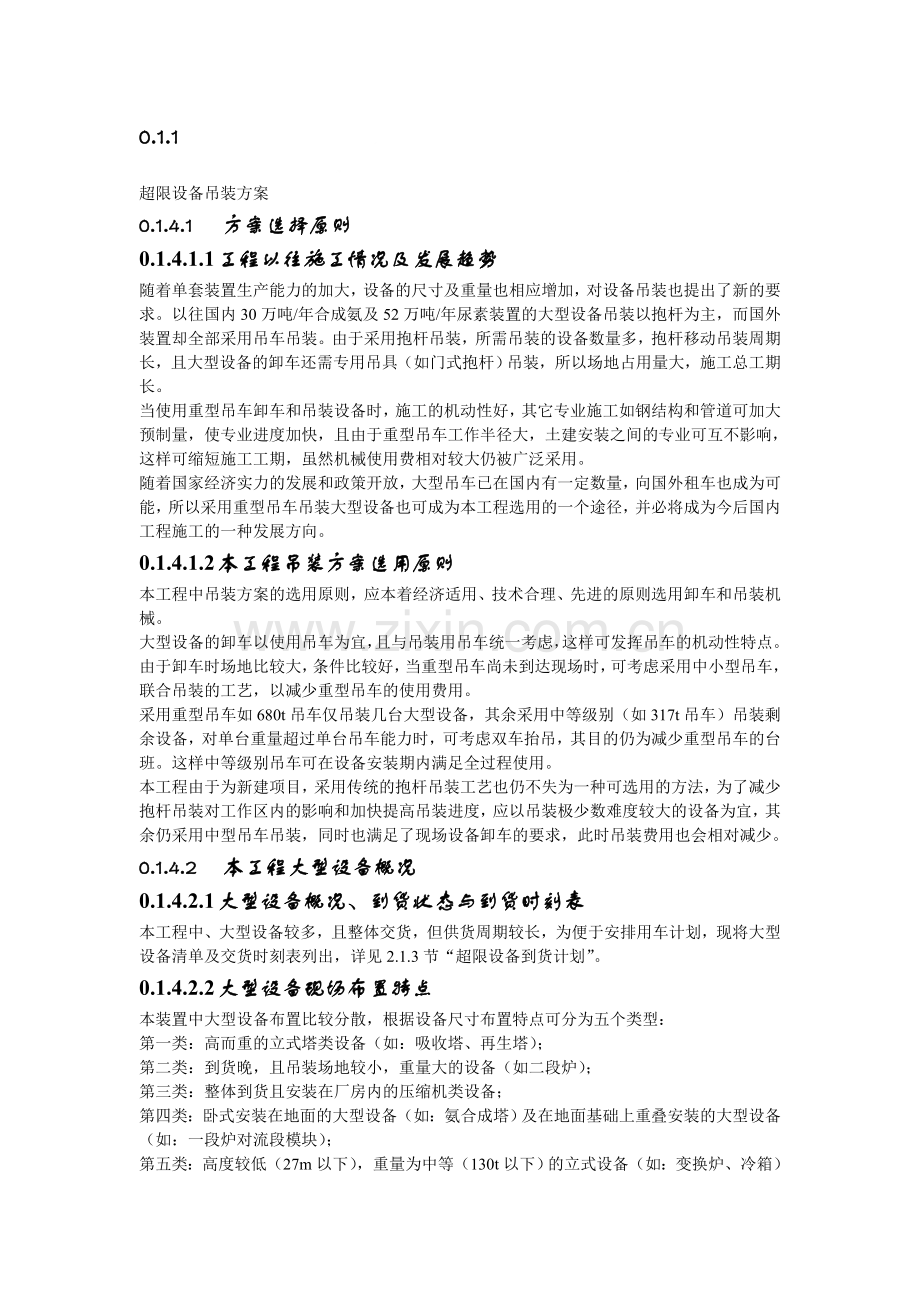

超限设备吊装方案
0.1.4.1 方案选择原则
0.1.4.1.1 工程以往施工情况及发展趋势
随着单套装置生产能力的加大，设备的尺寸及重量也相应增加，对设备吊装也提出了新的要求。以往国内30万吨/年合成氨及52万吨/年尿素装置的大型设备吊装以抱杆为主，而国外装置却全部采用吊车吊装。由于采用抱杆吊装，所需吊装的设备数量多，抱杆移动吊装周期长，且大型设备的卸车还需专用吊具（如门式抱杆）吊装，所以场地占用量大，施工总工期长。
当使用重型吊车卸车和吊装设备时，施工的机动性好，其它专业施工如钢结构和管道可加大预制量，使专业进度加快，且由于重型吊车工作半径大，土建安装之间的专业可互不影响，这样可缩短施工工期，虽然机械使用费相对较大仍被广泛采用。
随着国家经济实力的发展和政策开放，大型吊车已在国内有一定数量，向国外租车也成为可能，所以采用重型吊车吊装大型设备也可成为本工程选用的一个途径，并必将成为今后国内工程施工的一种发展方向。
0.1.4.1.2 本工程吊装方案选用原则
本工程中吊装方案的选用原则，应本着经济适用、技术合理、先进的原则选用卸车和吊装机械。
大型设备的卸车以使用吊车为宜，且与吊装用吊车统一考虑，这样可发挥吊车的机动性特点。由于卸车时场地比较大，条件比较好，当重型吊车尚未到达现场时，可考虑采用中小型吊车，联合吊装的工艺，以减少重型吊车的使用费用。
采用重型吊车如680t吊车仅吊装几台大型设备，其余采用中等级别（如317t吊车）吊装剩余设备，对单台重量超过单台吊车能力时，可考虑双车抬吊，其目的仍为减少重型吊车的台班。这样中等级别吊车可在设备安装期内满足全过程使用。
本工程由于为新建项目，采用传统的抱杆吊装工艺也仍不失为一种可选用的方法，为了减少抱杆吊装对工作区内的影响和加快提高吊装进度，应以吊装极少数难度较大的设备为宜，其余仍采用中型吊车吊装，同时也满足了现场设备卸车的要求，此时吊装费用也会相对减少。
0.1.4.2 本工程大型设备概况
0.1.4.2.1 大型设备概况、到货状态与到货时刻表
本工程中、大型设备较多，且整体交货，但供货周期较长，为便于安排用车计划，现将大型设备清单及交货时刻表列出，详见2.1.3节“超限设备到货计划”。
0.1.4.2.2 大型设备现场布置特点
本装置中大型设备布置比较分散，根据设备尺寸布置特点可分为五个类型：
第一类：高而重的立式塔类设备（如：吸收塔、再生塔）；
第二类：到货晚，且吊装场地较小，重量大的设备（如二段炉）；
第三类：整体到货且安装在厂房内的压缩机类设备；
第四类：卧式安装在地面的大型设备（如：氨合成塔）及在地面基础上重叠安装的大型设备（如：一段炉对流段模块）；
第五类：高度较低（27m以下），重量为中等（130t以下）的立式设备（如：变换炉、冷箱）和钢架上的卧式设备。
0.1.4.2.3 本工程大型设备吊装的难点
本工程设备吊装的难点主要为上节提到的第一类设备。
0.1.4.2.4 大型设备安装在本工程总计划中的安排
根据到货进度计划，便确定了设备安装进度计划，原则上可定为设备到达现场后，留给商检10天时间，随后即为设备安装周期。
因大型设备原则上直接送到现场，所以设备安装应尽量满足随到随安的要求。
本装置的设备到货周期长，管线安装在11月份开始，所以9月份到货设备安装周期相对较长，在安排用车和制订方案时，有较大的回旋余地。
0.1.4.3 二种吊装方案介绍
本工程使用重型吊车时推荐采用单吊车吊装工艺（主吊车抬头，辅助吊车抬尾），由于双吊车抬吊吊装工艺较复杂，场地占用大，对其它专业施工影响面广，不得已时才采用。
0.1.4.3.1 本工程推荐二种吊装方案
方案一：680t吊车+317t吊车作为主吊车，150t吊车为辅助吊车。
方案二：250t/70m高抱杆一对+317t吊车+150t吊车。
0.1.4.3.2 本工程拟选用的吊装机械介绍
680t吊车
该吊车是美国MANITOWOC公司制造，型号为M4600S-4N 0.65BOOM，它由主车（317t吊车），主副臂杆、配重及地面园型轨道基础组成，吊机总重800多吨，园型轨道最大直径20m，配重工作时最大工作范围直径22m，吊车对地比压50t/m2，经制作钢板箱式基础后对地比压要求35t/m2。当用于本工程时，地基应经处理，以满足吊车使用要求。
由于主吊杆支撑在圆形轨道上，所以抗倾覆能力大，允许吊重比一般吊车大，合成、尿素仅各站位一次，均可满足超大型设备的吊装要求。吊车组装后不能行走，但该车拆除圆形轨道后可成为317t标准型覆带式吊车。吊车外型、起重性能见后附的吊车说明书。
317t吊车
该吊车系美国MANITOWOC公司制造，为M4600S-5，该车为标准型履带式吊车。吊车外形及起重性能见见后附的吊车说明书。
抱杆250t/70m抱杆一对组合时，应能在70m高度时吊装400t，以满足尿素合成塔和池式冷凝器的安装需要。
本抱杆吊装时也能满足合成氨装置CO2吸收塔和CO2再生塔的需要。
0.1.4.3.3 方案（一）介绍
1) 本方案将680t作为主吊车，并将其布置在脱碳区内，主要用于CO2吸收塔和CO2再生塔的吊装，在此期内还可用于周边设备的卸车和吊装。
该部施工时，由于设备和吊车尺寸大，吊车需要组装场地，设备到达现场后，经商检和安装部份附件、场地占用也需一定时间，所以二者应统一考虑，以免互相影响。
吊装场地的布置见合成氨装置大型设备吊装平面布置图。
吊装参数见合成氨装置超限设备吊装一览表。
本吊车在合成氨装置用车周期为一个月，即2002年9月15日~2002年10月15日。
317t吊车可用于CO2吸收塔和CO2再生塔吊装时的尾部提送辅助吊车和其它设备的吊装，详细吊装计划及吊装参数见合成氨装置超限设备吊装一览表。
317t吊车同时也是现场大型设备卸车的主吊车。
本方案用车计划见2.1.4节“超限设备吊装计划”。317t吊车的使用周期为4个月，即2002年9月1日~2002年12月31日。
150t吊车作为317t吊车的吊装辅助用车，同时可用于设备卸车。
0.1.4.3.4 本方案综合评述
2) 本方案680t吊车站位一次，以能把CO2吸收塔和CO2再生塔吊装就位为目的，同时可用于其它设备吊装。
本方案能满足所有设备的吊装要求，因而吊装机动性较大，吊装和卸车效率较高，因而经济性也较好。
但由于设备站位和吊装时所需地面范围较大，所以吊装区内脱碳框架局部基础（楼梯间）不能施工，框架局部不能安装，碱液贮槽也不能安装，影响局部施工进度1~2个月，但不影响总进度。
总的说来，此方案仍不失为一种满意的方案。
0.1.4.3.5 方案（二）介绍
本方案采用250t抱杆，仅用于CO2吸收塔和CO2再生塔、二段转化炉的吊装，由于二段转化炉到货周期比二塔晚一个月，所以抱杆使用周期约为一个月，此时抱杆高度将由设备本身高度决定。由于现场有317t吊车，所以抱杆的起吊、移位、放倒皆可利用该吊车，这样比传统的操作工艺提高了效率。
317t吊车所用范围皆与方案（一）一致。
本方案用车计划，使用317t吊车日期与方案（一）相同。
抱杆吊装设备时机索具及设备布置见CO2吸收塔、CO2再生塔吊装平面图及立面图。
0.1.4.3.6 本方案综合评述
本方案处于重型吊车吊装与传统抱杆吊装方案之间的拆衷方案，它利用抱杆吊装能力大，费用低的优点，又利用中型吊车吊装大部分大型设备的特点，又能满足现场卸车要求，因抱杆使用次数少，所以吊装效率仍然比较高。对新建设置这也是一种较为理想的方案。
本方案由于CO2吸收塔和CO2再生塔设备中心离脱碳框架边轴线较近，为此框架不能提前安装。
0.1.4.3.7 本公司首先推荐的方案
根据以上介绍，本公司首先推荐第（一）方案。
0.1.4.4 对吊装工作的建议
3) 合成与尿素二套装置的吊装时间基本错开，故应统一考虑吊装机械的使用。
4) 二段炉的吊装难度较大，如：二段炉的交货能比CO2再生塔、CO2吸收塔仅晚半个月，最为理想，此时可利用680t在现场的有利条件。
5) 压缩机不要推迟交货，因压缩机吊装是最后一批大型设备，所以一旦推迟交货，势必延长317t吊车租用时间。
6) 由于本方案采用大、中型吊车，皆为履带式吊车，机动性仍较差，且本装置范围较大，所以当用于设备卸车时，希望同一小区内或相近区域内的设备安排在一起运输，以提高卸车效率。
7) 由于本标书编制时资料不齐全，且不是最终资料，故实施时要以最新资料为准进行方案修订。
0.1.4.5 680t、317t履带吊照片
0.1.4.6 680t、317t、150t履带吊外形尺寸及吊装性能表
0.1.4.7 合成氨装置超限设备吊装一览表及说明
0.1.4.8 合成氨装置大型设备吊装平面图及说明
以上资料及照片、图表见后附。
