传感器形成性考核作业资料版.doc

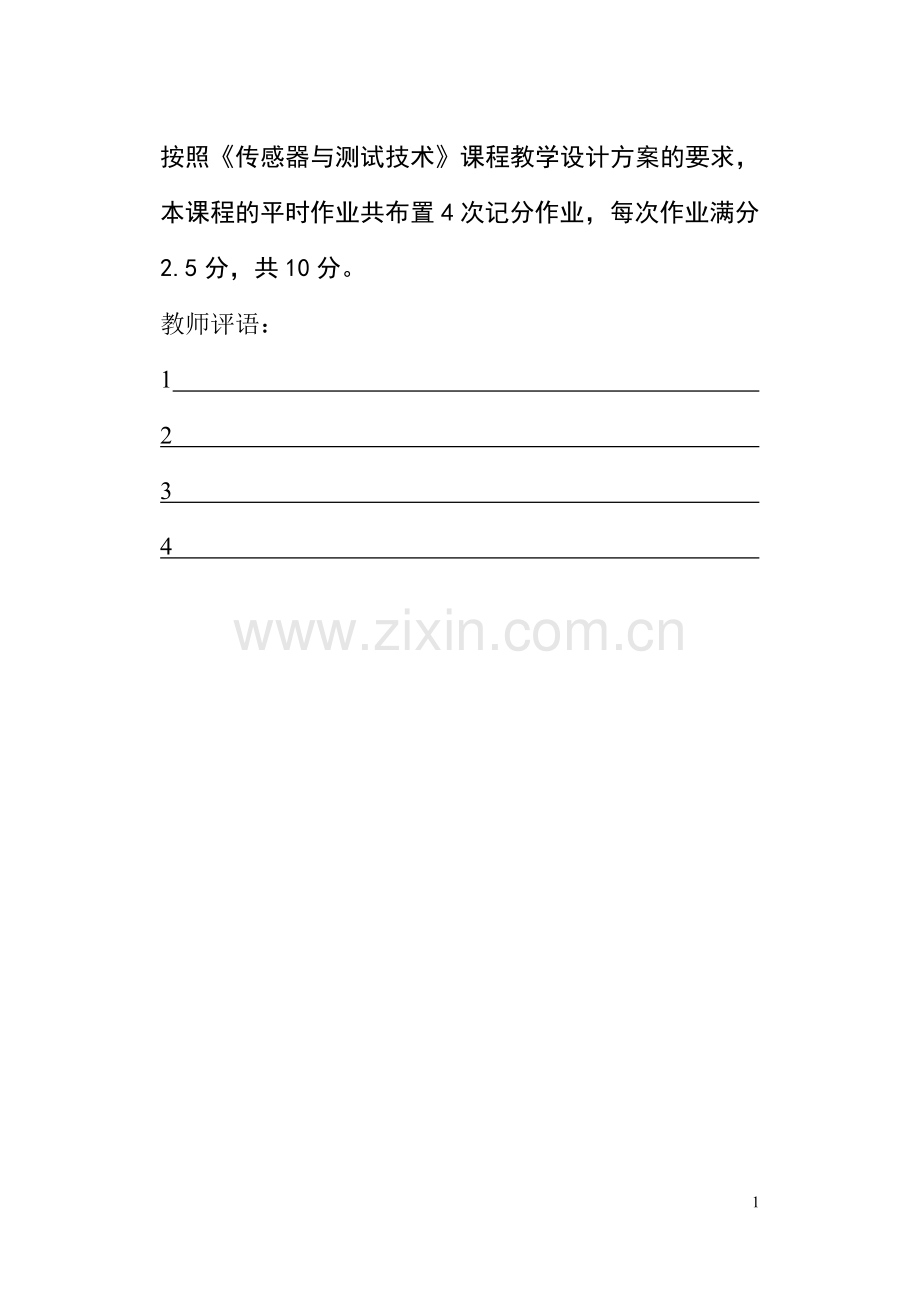

按照《传感器与测试技术》课程教学设计方案的要求，本课程的平时作业共布置4次记分作业，每次作业满分2.5分，共10分。
教师评语：
1
2
3
4
第1次记分作业：
1．画出测试系统的组成框图，并说明各组成部分的作用。P3

传感器将被测系统需要观测的信息转化为人们需要的各种信号。
信号变换是对传感器送出的信号进行加工。
显示和记录是将所测量的信号变为一种人们所理解的形式。
2．为满足测试需要，对传感器的一般要求有哪些？P8
1）灵敏度高线性度好2）输出信号信噪比高3）滞后漂移小4）特性的复现性好，具有互换性5）动态性能好6）对被测量影响小
3．传感器的动态特性的评价指标有哪些？P30
时间常数；上升时间；稳定时间；超调量

4．提高传感器性能的方法有哪些？P35
非线性校正；温度补偿；零位法、微差法；平均技术；差动技术；集成化与智能化；采用屏蔽隔离与抑制干扰措施

5．简述应变式电阻传感器的工作原理。P53
电阻丝在外力作用下发生机械形变时，引起长度横截面和电阻率发生变化，从而其电阻值发生变化，。

6．两金属应变片R1R2，阻值均为120Ω，灵敏系数k=2；一片受到压力一片受到拉力，应变均为1000uε。两者接入直流电桥组成半桥双臂工作电桥，电源电压U=5V。求ΔR/R和ΔR；电桥的输出电压U。

7．简述压阻式传感器电桥采用恒压源和恒流源供电各自的特点。

8．介绍电阻应变式、压阻式和热阻式传感器产品的网站各一个，记录其结构简图、工作原理、特性、主要型号及技术参数。

第2次记分作业
1．电容式传感器的工作原理和主要性能是什么？

2．简述电容式传感器的主要优缺点。

3．电感式传感器的测量电路主要形式是什么？

4．简述压磁式传感器的工作原理。

6．请画出两种霍尔元件的驱动电路，并简述其优缺点。

7．磁栅式传感器的误差是哪些因素引起的？可应用于哪些场合？

8．查找出有介绍电容式、电感式和磁电式传感器产品的网站，记录其结构简图、工作原理、特性、主要型号、技术参数和应用。
第3次记分作业：
1. 能否用压电传感器测量变化比较缓慢的力信号？说明其理由。

2. 比较各种压电材料的优缺点。

3. 为什么压电式传感器要高阻抗输出？压电放大器与电荷放大器的实质是什么？

4. 光线在光纤中传播的原理是什么？

5. 为什么采用循环码码盘可以消除二进制码盘的那种粗误差？

6. 迈克尔逊干涉仪的原理是什么？

7. 简述PSD光学三角法测距原理。

第4次记分作业：
1．超声波在界面上发生波型转换后会产生哪些波型？这些波型要遵循什么规律？

2．常用的超声波探伤方法有哪些？各有什么特点？

3．探头和工件的耦合方式有哪些？简述其工作原理及特点。

4．影响测试系统正常工作的干扰有哪些？如何防护？

5．速度测量方法有哪几种？分别介绍其工作原理。

6．机器人视觉是如何实现的？

7．试介绍汽车上需使用传感器的场合及其所采用的传感器。
