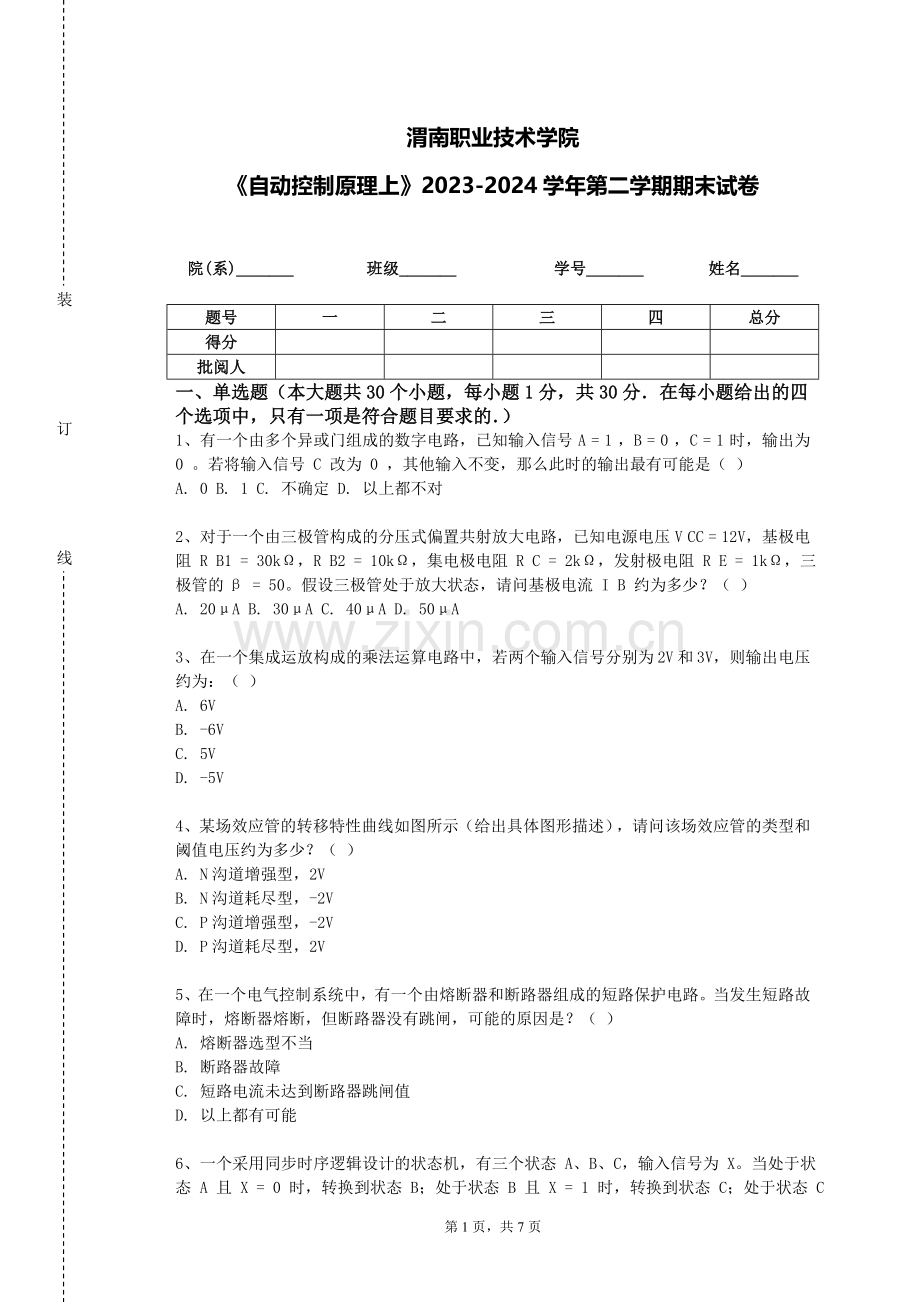

渭南职业技术学院《自动控制原理上》2023-2024学年第二学期期末试卷.doc

装订线

渭南职业技术学院
《自动控制原理上》2023-2024学年第二学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、有一个由多个异或门组成的数字电路，已知输入信号 A = 1 ，B = 0 ，C = 1 时，输出为 0 。若将输入信号 C 改为 0 ，其他输入不变，那么此时的输出最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

2、对于一个由三极管构成的分压式偏置共射放大电路，已知电源电压 V CC = 12V，基极电阻 R B1 = 30kΩ，R B2 = 10kΩ，集电极电阻 R C = 2kΩ，发射极电阻 R E = 1kΩ，三极管的β = 50。假设三极管处于放大状态，请问基极电流 I B 约为多少？（ ）
A. 20μA B. 30μA C. 40μA D. 50μA

3、在一个集成运放构成的乘法运算电路中，若两个输入信号分别为 2V 和 3V，则输出电压约为：（ ）
A. 6V
B. -6V
C. 5V
D. -5V

4、某场效应管的转移特性曲线如图所示（给出具体图形描述），请问该场效应管的类型和阈值电压约为多少？（ ）
A. N沟道增强型，2V
B. N沟道耗尽型，-2V
C. P沟道增强型，-2V
D. P沟道耗尽型，2V

5、在一个电气控制系统中，有一个由熔断器和断路器组成的短路保护电路。当发生短路故障时，熔断器熔断，但断路器没有跳闸，可能的原因是？（ ）
A. 熔断器选型不当
B. 断路器故障
C. 短路电流未达到断路器跳闸值
D. 以上都有可能

6、一个采用同步时序逻辑设计的状态机，有三个状态 A、B、C，输入信号为 X。当处于状态 A 且 X = 0 时，转换到状态 B；处于状态 B 且 X = 1 时，转换到状态 C；处于状态 C 且 X = 0 时，转换回状态 A。若当前状态为 A，输入 X 依次为 0、1、0，那么状态机依次转换到的状态是？（ ）
A. B、C、A B. B、C、B C. C、A、B D. C、B、A

7、考虑一个均匀介质中的平面电磁波，电场强度 E 和磁场强度 H 相互垂直，且 E 的振幅是 H 振幅的 c 倍，其中 c 为光速。若 E 的方向沿 x 轴，H 的方向沿 y 轴，则波的传播方向为：（ ）
A. z 轴正方向
B. z 轴负方向
C. x 轴正方向
D. x 轴负方向

8、在一个数字电路实验中，需要测量信号的频率。以下哪种仪器最适合用于这个目的？（ ）
A. 示波器
B. 万用表
C. 频率计
D. 逻辑分析仪

9、在一个工厂的自动化生产线中，需要使用 PLC（可编程逻辑控制器）进行控制。以下哪个特点不是 PLC 的优点？（ ）
A. 可靠性高
B. 编程简单
C. 处理速度快
D. 价格便宜

10、在一个深度负反馈放大电路中，已知反馈系数为 0.1，输入电压为 5V，则输出电压约为：（ ）
A. 0.5V
B. 5V
C. 50V
D. 500V

11、一个数字电路用于实现乘法运算，输入为两个 3 位二进制数。当输入分别为 101 和 110 时，电路输出为 11110 。若输入变为 111 和 101 ，那么电路的输出最有可能是（ ）
A. 10001 B. 11011 C. 10111 D. 11101

12、有一个电力系统，正在考虑采用新能源发电（如太阳能、风能）接入。新能源发电具有间歇性和随机性的特点，给电力系统的运行和控制带来了挑战。下列关于新能源发电接入对电力系统影响的描述，错误的是（ ）
A. 增加了系统的备用容量需求
B. 可能导致系统频率波动
C. 提高了系统的电压稳定性
D. 对系统的调峰能力提出了更高要求

13、在一个由三极管构成的放大电路中，若静态工作点设置过低，可能会出现的失真类型是：（ ）
A. 饱和失真
B. 截止失真
C. 交越失真
D. 线性失真

14、在一个多级直接耦合放大电路中，第一级的增益为30dB，第二级的增益为40dB，第三级的增益为50dB。请问总的增益约为多少？（ ）
A. 120dB B. 110dB C. 100dB D. 90dB

15、在一个直流电路中，电源电动势为 12V，内阻为 1Ω，外接一个电阻为 5Ω 的负载。当电路稳定工作时，下列关于电源输出功率和负载功率的计算，正确的是（ ）
A. 电源输出功率为 16W，负载功率为 10W
B. 电源输出功率为 10W，负载功率为 16W
C. 电源输出功率为 8W，负载功率为 8W
D. 电源输出功率为 20W，负载功率为 10W

16、在一个电子设备的音频输出电路中，需要提高音频的音质。以下哪个措施可以有效地提高音频音质？（ ）
A. 使用高品质的音频放大器
B. 优化音频信号处理算法
C. 选择合适的扬声器
D. 以上都是

17、在相对论电动力学中，一个质子以 0.6c 的速度运动，其运动质量与静止质量的比值为：（ ）
A. 1.25
B. 1.67
C. 2.5
D. 1.5

18、假设一个带电粒子在均匀磁场中做匀速圆周运动，其轨道半径为 r ，磁感应强度为 B ，粒子的电荷量为 q ，质量为 m 。则粒子运动的角速度为：（ ）
A. qB / (mr)
B. qB / (m)
C. qBr / m
D. qBm / r

19、一个 4 位的并行加法器，若输入为 1010 和 0101，那么其进位输出 C4 是多少？（ ）
A. 0 B. 1 C. 不确定 D. 可能为 0 也可能为 1

20、在一个集成运放构成的指数运算电路中，若输入为正电压，则输出电压将：（ ）
A. 指数上升
B. 指数下降
C. 线性上升
D. 线性下降

21、在一个电力系统中，需要对电力电缆进行故障检测和定位。以下哪种方法不是电力电缆故障检测和定位的常用方法？（ ）
A. 电桥法
B. 脉冲反射法
C. 音频感应法
D. 颜色识别法

22、在一个电子电路设计中，需要考虑电路的稳定性和可靠性。以下哪个因素对电路的稳定性影响最大？（ ）
A. 电子元件的质量
B. 电路的布局和布线
C. 电源的稳定性
D. 环境温度和湿度

23、在一个集成运放构成的三角波发生电路中，若改变电容的充电和放电时间常数，会影响三角波的：（ ）
A. 幅度
B. 频率
C. 占空比
D. 相位

24、在一个电气火灾监控系统中，需要对电气火灾隐患进行监测和报警。以下哪个设备不属于电气火灾监控系统的设备？（ ）
A. 剩余电流互感器
B. 温度传感器
C. 烟雾报警器
D. 电压表

25、数字电路中的数据分配器可以将输入数据分配到不同的输出端口。对于一个 1 路 -8 路数据分配器，当控制信号为 111 时，输入数据会被分配到哪个输出端口？（ ）
A. 第一个输出端口
B. 第二个输出端口
C. 第七个输出端口
D. 第八个输出端口

26、已知一个场效应管的输出特性曲线，在 V GS = 2V 时，漏极电流 I D 从 1mA 变化到 2mA，对应的 V DS 从 5V 变化到 6V。请问该场效应管的跨导约为多少？（ ）
A. 500μS B. 1000μS C. 1500μS D. 2000μS

27、对于一个由三极管构成的射极输出器，已知三极管的β = 100，集电极电阻RC = 3kΩ，电源电压VCC = 20V，发射极电阻RE = 3kΩ。忽略三极管的饱和压降，请问该电路的输出电阻约为多少？（ ）
A. 30Ω B. 50Ω C. 75Ω D. 100Ω

28、已知一个数字电路的功耗主要由静态功耗和动态功耗组成。若静态功耗为 1mW，动态功耗为 2mW，电路工作频率提高一倍，动态功耗将变为多少？（ ）
A. 4mW B. 2mW C. 1mW D. 8mW

29、已知一个场效应管的输出特性曲线，在VGS = 3V时，漏极电流ID从2mA变化到4mA，对应的VDS从8V变化到10V。请问该场效应管的跨导约为多少？（ ）
A. 1000μS B. 1500μS C. 2000μS D. 2500μS

30、在一个无线通信设备中，需要对信号进行放大和处理。以下哪种电子元件通常被用于信号放大？（ ）
A. 电阻
B. 电容
C. 电感
D. 晶体管

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在研究电磁波与物质的相互作用时，以下哪些过程可能发生（ ）
A. 吸收 B. 折射 C. 反射 D. 散射

2、在电气控制箱的设计中，应考虑哪些因素？
A. 散热
B. 防护等级
C. 安装方式
D. 操作方便性

3、电力系统中的谐波源主要有（ ）
A. 电力电子设备
B. 电弧炉
C. 变压器的铁芯饱和
D. 异步电动机

4、数字电子技术中，以下哪些属于组合逻辑电路？（ ）
A. 编码器
B. 译码器
C. 计数器
D. 加法器

5、在电力系统的谐波分析中，以下哪些方法可以用于测量谐波含量？（ ）
A. 谐波分析仪
B. 电能质量分析仪
C. 示波器
D. 频谱分析仪

6、在直流电源的设计中，以下哪些因素会影响输出电压的纹波？（ ）
A. 滤波电容的大小 B. 负载电流的变化 C. 整流二极管的特性 D. 变压器的参数

7、对于数字系统的同步设计，以下哪些要点是重要的？（ ）
A. 统一的时钟信号 B. 合理的时序约束 C. 避免时钟偏移 D. 处理好异步信号的同步化

8、以下关于数字电路中的数据选择器，哪些说法是正确的？（ ）
A. 可以从多个输入数据中选择一个输出 B. 控制信号决定选择哪一路输入 C. 常用于信号切换和复用 D. 有多位数据选择器和单比特数据选择器

9、在数字电路的时序优化中，以下哪些方法是有效的？（ ）
A. 调整逻辑门的延迟 B. 优化时钟树 C. 减少关键路径的延迟 D. 增加流水线级数

10、以下哪些是电气控制系统中的主令电器？
A. 按钮
B. 行程开关
C. 接近开关
D. 万能转换开关

三、简答题（本大题共4个小题，共20分)
1、（本题5分）简述电气控制系统中故障诊断与预警系统的构建。

2、（本题5分）分析 ROM（只读存储器）和 RAM（随机存储器）的工作原理、结构特点和应用场景。

3、（本题5分）分析集成运放的频率响应特性，包括幅频特性和相频特性。

4、（本题5分）分析在数字系统中如何进行数据的压缩和解压缩。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一家医院的新住院大楼在投入使用后，部分病房的插座和照明电路经常出现故障。经过检查，发现是施工过程中线路铺设不规范、插座和灯具质量不合格以及电力负荷计算不准确等原因所致。请详细分析这些问题，并给出整改线路、更换设备以及重新核算电力负荷的具体方案。

2、（本题10分）在电气自动化系统中，远程监控和控制功能的实现面临挑战。请分析可能影响远程监控和控制的因素，如网络延迟、数据传输安全、设备可靠性等，并提出解决方法。

3、（本题10分）某电力系统的分布式能源接入对系统有哪些影响？请分析这些影响，并提出应对分布式能源接入的措施。
