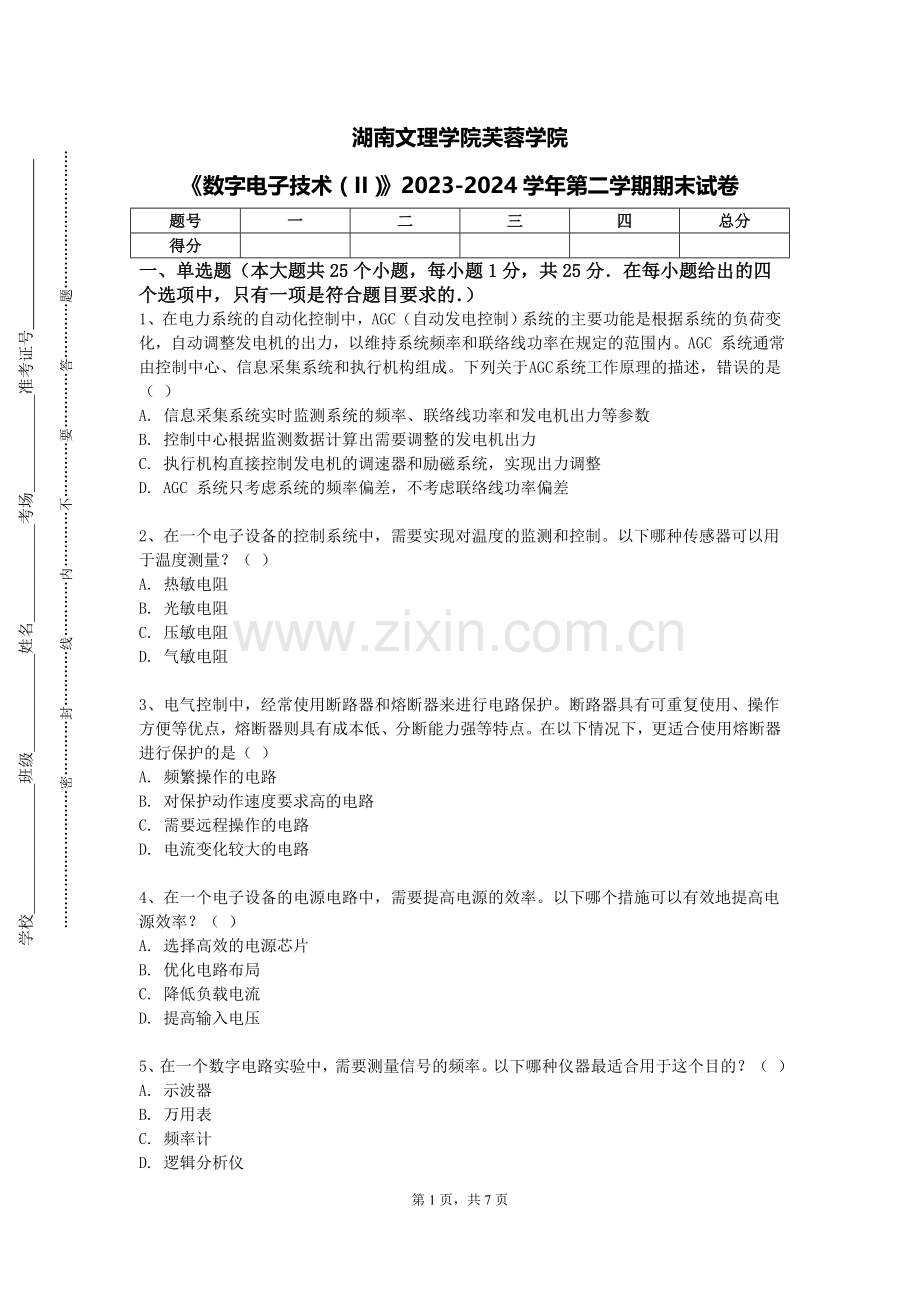

湖南文理学院芙蓉学院
《数字电子技术（II）》2023-2024学年第二学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在电力系统的自动化控制中，AGC（自动发电控制）系统的主要功能是根据系统的负荷变化，自动调整发电机的出力，以维持系统频率和联络线功率在规定的范围内。AGC 系统通常由控制中心、信息采集系统和执行机构组成。下列关于 AGC 系统工作原理的描述，错误的是（ ）
A. 信息采集系统实时监测系统的频率、联络线功率和发电机出力等参数
B. 控制中心根据监测数据计算出需要调整的发电机出力
C. 执行机构直接控制发电机的调速器和励磁系统，实现出力调整
D. AGC 系统只考虑系统的频率偏差，不考虑联络线功率偏差

2、在一个电子设备的控制系统中，需要实现对温度的监测和控制。以下哪种传感器可以用于温度测量？（ ）
A. 热敏电阻
B. 光敏电阻
C. 压敏电阻
D. 气敏电阻

3、电气控制中，经常使用断路器和熔断器来进行电路保护。断路器具有可重复使用、操作方便等优点，熔断器则具有成本低、分断能力强等特点。在以下情况下，更适合使用熔断器进行保护的是（ ）
A. 频繁操作的电路
B. 对保护动作速度要求高的电路
C. 需要远程操作的电路
D. 电流变化较大的电路

4、在一个电子设备的电源电路中，需要提高电源的效率。以下哪个措施可以有效地提高电源效率？（ ）
A. 选择高效的电源芯片
B. 优化电路布局
C. 降低负载电流
D. 提高输入电压

5、在一个数字电路实验中，需要测量信号的频率。以下哪种仪器最适合用于这个目的？（ ）
A. 示波器
B. 万用表
C. 频率计
D. 逻辑分析仪

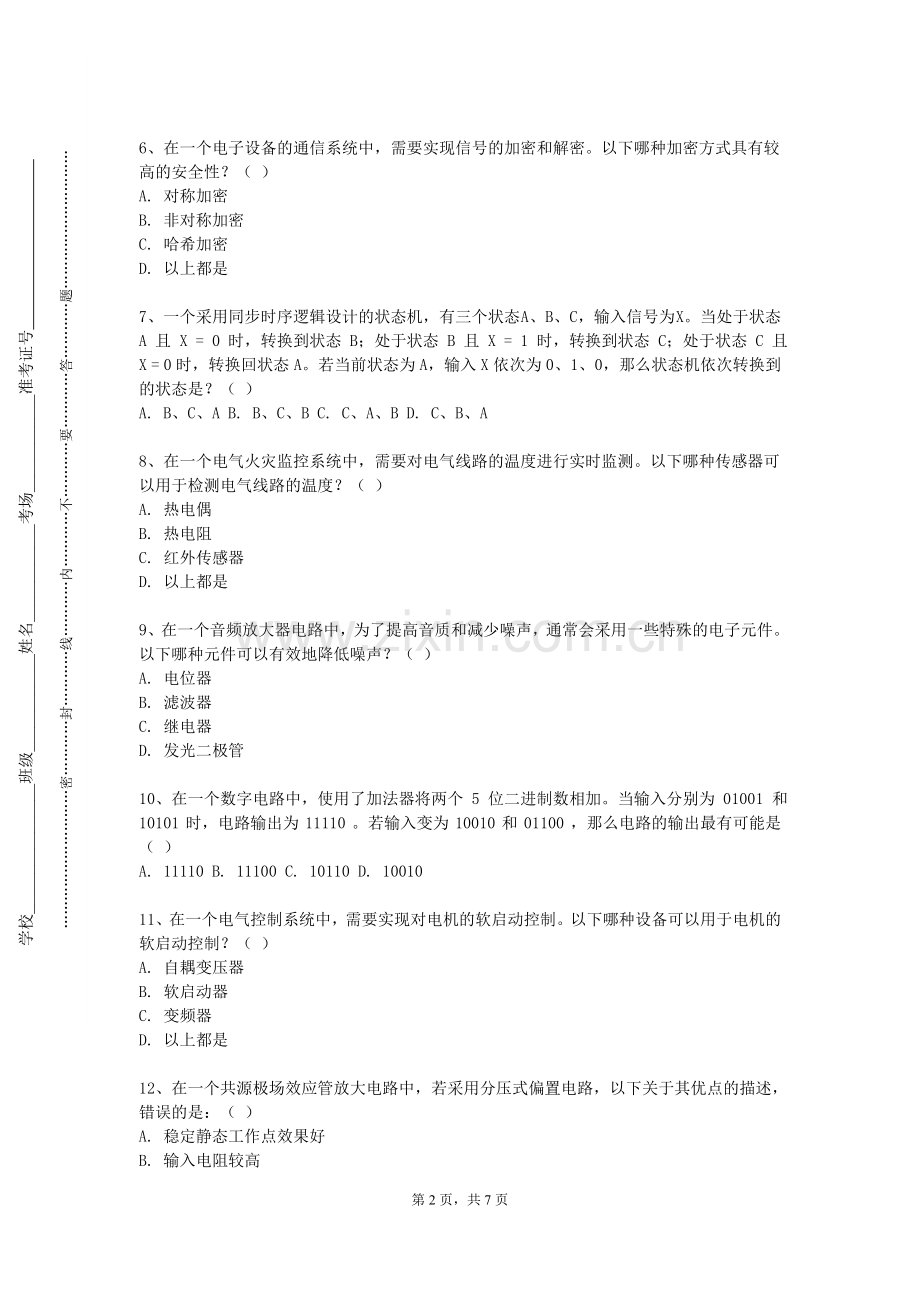

6、在一个电子设备的通信系统中，需要实现信号的加密和解密。以下哪种加密方式具有较高的安全性？（ ）
A. 对称加密
B. 非对称加密
C. 哈希加密
D. 以上都是

7、一个采用同步时序逻辑设计的状态机，有三个状态 A、B、C，输入信号为 X。当处于状态 A 且 X = 0 时，转换到状态 B；处于状态 B 且 X = 1 时，转换到状态 C；处于状态 C 且 X = 0 时，转换回状态 A。若当前状态为 A，输入 X 依次为 0、1、0，那么状态机依次转换到的状态是？（ ）
A. B、C、A B. B、C、B C. C、A、B D. C、B、A

8、在一个电气火灾监控系统中，需要对电气线路的温度进行实时监测。以下哪种传感器可以用于检测电气线路的温度？（ ）
A. 热电偶
B. 热电阻
C. 红外传感器
D. 以上都是

9、在一个音频放大器电路中，为了提高音质和减少噪声，通常会采用一些特殊的电子元件。以下哪种元件可以有效地降低噪声？（ ）
A. 电位器
B. 滤波器
C. 继电器
D. 发光二极管

10、在一个数字电路中，使用了加法器将两个 5 位二进制数相加。当输入分别为 01001 和 10101 时，电路输出为 11110 。若输入变为 10010 和 01100 ，那么电路的输出最有可能是（ ）
A. 11110 B. 11100 C. 10110 D. 10010

11、在一个电气控制系统中，需要实现对电机的软启动控制。以下哪种设备可以用于电机的软启动控制？（ ）
A. 自耦变压器
B. 软启动器
C. 变频器
D. 以上都是

12、在一个共源极场效应管放大电路中，若采用分压式偏置电路，以下关于其优点的描述，错误的是：（ ）
A. 稳定静态工作点效果好
B. 输入电阻较高
C. 适用于各种类型的场效应管
D. 电路结构复杂

13、在电动力学中，已知一个时变电磁场的电场强度 E 和磁场强度 H 满足麦克斯韦方程组。若电场强度的散度为零，则此时磁场强度的旋度为：（ ）
A. 与电场强度的时间导数成正比
B. 与电场强度成正比
C. 恒为零
D. 与电场强度的空间导数成正比

14、在一个电子电路的设计中，需要考虑电路的抗干扰能力。以下哪个措施可以有效地提高电路的抗干扰能力？（ ）
A. 使用屏蔽线
B. 增加滤波电容
C. 合理布局电路
D. 以上都是

15、某集成运放的开环增益为120dB，共模抑制比为100dB。若输入一个共模电压为2V的信号，差模电压为20mV的信号，请问输出电压约为多少？（ ）
A. 2V B. 20V C. 200V D. 2000V

16、在一个电力系统中，需要对电力设备进行预防性试验。以下哪种试验不属于电力设备预防性试验的内容？（ ）
A. 绝缘电阻试验
B. 耐压试验
C. 短路试验
D. 接地电阻试验

17、数字电路中的数据选择器可以根据输入的控制信号选择不同的输入数据进行输出。对于一个 4 选 1 数据选择器，当控制信号为 11 时，会选择哪个输入数据进行输出？（ ）
A. 第一个输入数据
B. 第二个输入数据
C. 第三个输入数据
D. 第四个输入数据

18、在一个多级放大电路中，前级的输出电阻为2kΩ，后级的输入电阻为10kΩ，前级的开路电压增益为60，后级的短路电流增益为120。那么总的电压增益约为多少？（ ）
A. 720 B. 7200 C. 72000 D. 720000

19、在一个 RC 桥式正弦波振荡电路中，若要提高振荡频率，可以采取的措施是：（ ）
A. 增大 R 的值
B. 增大 C 的值
C. 减小 R 的值
D. 减小 C 的值

20、数字电路中的触发器是一种具有记忆功能的电路元件。对于一个 D 触发器，当时钟上升沿到来时，输出 Q 会跟随输入 D 的变化。如果输入 D 一直保持高电平，经过多个时钟周期后，输出 Q 会是什么状态？（ ）
A. 高电平
B. 低电平
C. 不确定
D. 保持上一个状态

21、在一个集成运放构成的三角波发生电路中，若改变电容的充电和放电时间常数，会影响三角波的：（ ）
A. 幅度
B. 频率
C. 占空比
D. 相位

22、对于一个采用同步清零方式的计数器，在计数过程中，若在清零信号有效时同时有计数脉冲输入，那么计数器的状态会怎样变化？（ ）
A. 立即清零 B. 完成当前计数后清零 C. 保持不变 D. 不确定

23、在一个由多个数字电路模块组成的系统中，不同模块之间需要进行数据传输。以下哪种通信方式可以实现高速、可靠的数据传输？（ ）
A. 并行通信
B. 串行通信
C. 无线通信
D. 红外线通信

24、在一个由三极管构成的共基极放大电路中，已知三极管的β = 100，集电极电阻 R C = 2kΩ，发射极电阻 R E = 1kΩ，电源电压 V CC = 12V，基极电流 I B = 20μA。忽略三极管的饱和压降，请问该电路的电压增益约为多少？（ ）
A. -50 B. -100 C. 50 D. 100

25、有一个矩形波导，横截面的长和宽分别为 a 和 b，其中 a > b 。当电磁波在其中传播时，能够传播的最低频率对应的模式是：（ ）
A. TE10
B. TE01
C. TM10
D. TM01

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、以下哪些是电气控制系统中的保护电器？
A. 熔断器
B. 漏电保护器
C. 避雷器
D. 热继电器

2、数字电路中的状态机可以分为（ ）
A. 米利型状态机
B. 摩尔型状态机
C. 同步状态机
D. 异步状态机

3、在模拟乘法器的应用中，以下哪些可以用于实现调幅？（ ）
A. 直接相乘 B. 平衡调制 C. 环形调制 D. 单边带调制

4、对于数字电路中的 ROM （只读存储器），以下描述正确的是（ ）
A. 存储的数据在制造时确定
B. 可以通过编程改变存储内容
C. 分为掩膜 ROM 、PROM 、EPROM 等类型
D. 常用于存储固定的程序和数据

5、在模拟电路的仿真中，以下哪些软件是常用的？（ ）
A. Multisim B. PSPICE C. MATLAB D. PROTEUS

6、在电力系统的继电保护中，主保护和后备保护的关系是（ ）
A. 主保护动作迅速
B. 后备保护动作较主保护慢
C. 后备保护是主保护的补充
D. 主保护和后备保护可以同时动作

7、对于电子系统中的控制器，以下哪些类型是常见的？（ ）
A. 微处理器
B. 数字信号处理器（DSP）
C. 现场可编程门阵列（FPGA）
D. 专用集成电路（ASIC）

8、在电气控制电路中，时间继电器的作用主要有哪些？
A. 延时接通
B. 延时断开
C. 周期性通断控制
D. 计数

9、以下电力电子器件中，可用于直流变换的有（ ）
A. 晶闸管
B. 绝缘栅双极型晶体管（IGBT）
C. 电力场效应管（MOSFET）
D. 门极可关断晶闸管（GTO）

10、在模拟集成电路的设计中，以下哪些工艺技术是常用的？（ ）
A. CMOS 工艺 B. Bipolar 工艺 C. BiCMOS 工艺 D. GaAs 工艺

三、简答题（本大题共5个小题，共25分)
1、（本题5分）设计一个满足特定频率响应的集成运放电路。

2、（本题5分）分析如何实现一个数字信号的边沿检测电路。

3、（本题5分）阐述如何设计一个数字信号的解调电路。

4、（本题5分）阐述直流电动机调速的方法及原理。

5、（本题5分）分析如何实现一个数字频率计。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一个工业自动化生产线的机器人视觉系统需要实现高精度的物体识别和定位。请分析如何进行机器人视觉系统的设计，包括相机选型、图像处理算法、系统集成等方面，并说明在实际应用中应注意的问题。

2、（本题10分）一个电力系统中，无功补偿装置投入运行后，功率因数仍未达到预期值。请分析可能的原因，如补偿容量不足、装置故障、系统谐波影响等，并提出相应的改进措施，包括合理选择无功补偿设备类型和容量、优化控制策略等。

3、（本题10分）在一个电力系统中，继电保护装置的正确动作对于保障电网安全至关重要。请分析继电保护的原理和配置原则，探讨影响继电保护可靠性的因素，如整定值计算误差、保护装置老化等，并研究提高继电保护可靠性的方法和技术。
