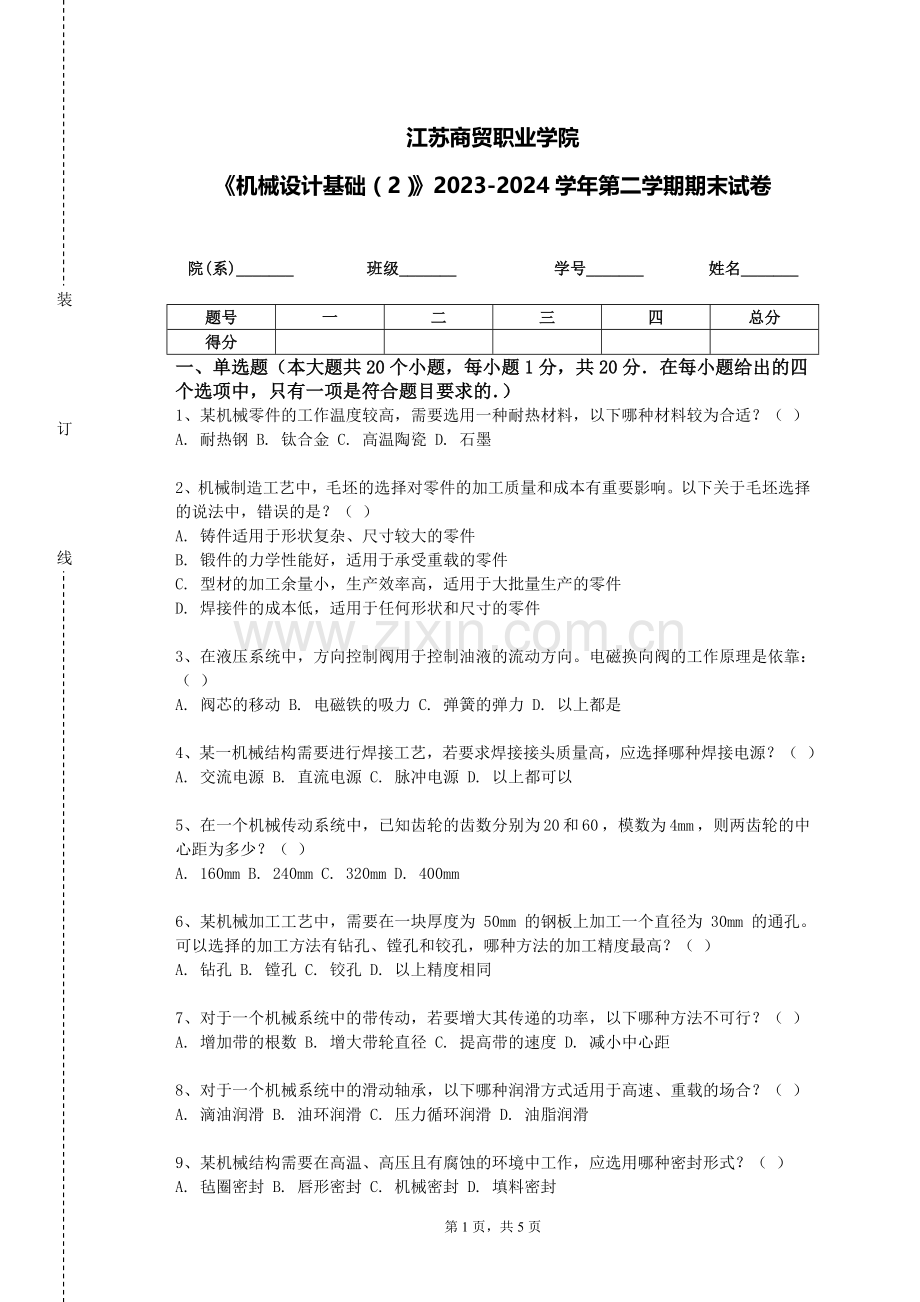

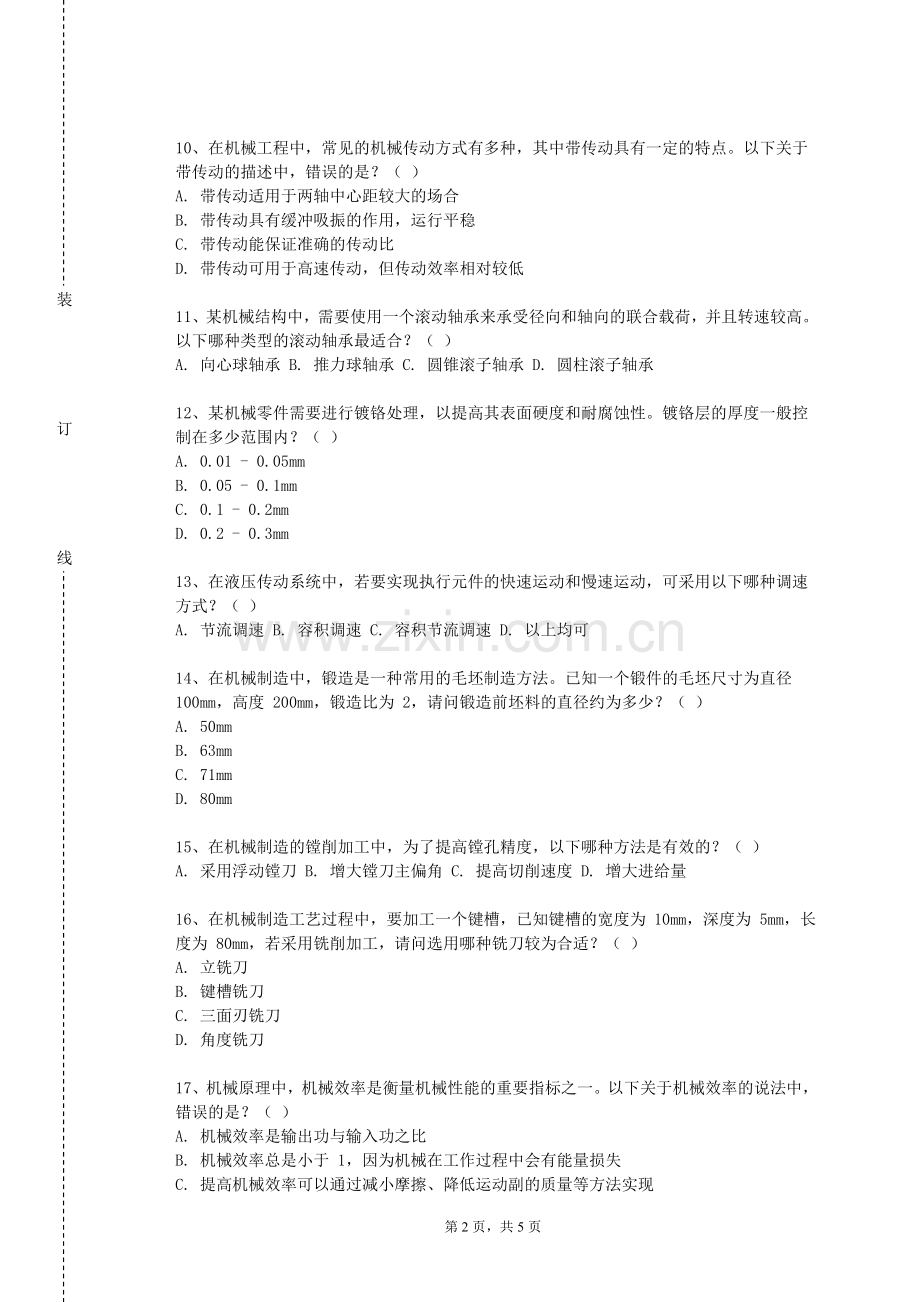

江苏商贸职业学院《机械设计基础（2）》2023-2024学年第二学期期末试卷.doc

装订线

江苏商贸职业学院
《机械设计基础（2）》2023-2024学年第二学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、某机械零件的工作温度较高，需要选用一种耐热材料，以下哪种材料较为合适？（ ）
A. 耐热钢 B. 钛合金 C. 高温陶瓷 D. 石墨

2、机械制造工艺中，毛坯的选择对零件的加工质量和成本有重要影响。以下关于毛坯选择的说法中，错误的是？（ ）
A. 铸件适用于形状复杂、尺寸较大的零件
B. 锻件的力学性能好，适用于承受重载的零件
C. 型材的加工余量小，生产效率高，适用于大批量生产的零件
D. 焊接件的成本低，适用于任何形状和尺寸的零件

3、在液压系统中，方向控制阀用于控制油液的流动方向。电磁换向阀的工作原理是依靠：（ ）
A. 阀芯的移动 B. 电磁铁的吸力 C. 弹簧的弹力 D. 以上都是

4、某一机械结构需要进行焊接工艺，若要求焊接接头质量高，应选择哪种焊接电源？（ ）
A. 交流电源 B. 直流电源 C. 脉冲电源 D. 以上都可以

5、在一个机械传动系统中，已知齿轮的齿数分别为 20 和 60 ，模数为 4mm ，则两齿轮的中心距为多少？（ ）
A. 160mm B. 240mm C. 320mm D. 400mm

6、某机械加工工艺中，需要在一块厚度为 50mm 的钢板上加工一个直径为 30mm 的通孔。可以选择的加工方法有钻孔、镗孔和铰孔，哪种方法的加工精度最高？（ ）
A. 钻孔 B. 镗孔 C. 铰孔 D. 以上精度相同

7、对于一个机械系统中的带传动，若要增大其传递的功率，以下哪种方法不可行？（ ）
A. 增加带的根数 B. 增大带轮直径 C. 提高带的速度 D. 减小中心距

8、对于一个机械系统中的滑动轴承，以下哪种润滑方式适用于高速、重载的场合？（ ）
A. 滴油润滑 B. 油环润滑 C. 压力循环润滑 D. 油脂润滑

9、某机械结构需要在高温、高压且有腐蚀的环境中工作，应选用哪种密封形式？（ ）
A. 毡圈密封 B. 唇形密封 C. 机械密封 D. 填料密封

10、在机械工程中，常见的机械传动方式有多种，其中带传动具有一定的特点。以下关于带传动的描述中，错误的是？（ ）
A. 带传动适用于两轴中心距较大的场合
B. 带传动具有缓冲吸振的作用，运行平稳
C. 带传动能保证准确的传动比
D. 带传动可用于高速传动，但传动效率相对较低

11、某机械结构中，需要使用一个滚动轴承来承受径向和轴向的联合载荷，并且转速较高。以下哪种类型的滚动轴承最适合？（ ）
A. 向心球轴承 B. 推力球轴承 C. 圆锥滚子轴承 D. 圆柱滚子轴承

12、某机械零件需要进行镀铬处理，以提高其表面硬度和耐腐蚀性。镀铬层的厚度一般控制在多少范围内？（ ）
A. 0.01 - 0.05mm
B. 0.05 - 0.1mm
C. 0.1 - 0.2mm
D. 0.2 - 0.3mm

13、在液压传动系统中，若要实现执行元件的快速运动和慢速运动，可采用以下哪种调速方式？（ ）
A. 节流调速 B. 容积调速 C. 容积节流调速 D. 以上均可

14、在机械制造中，锻造是一种常用的毛坯制造方法。已知一个锻件的毛坯尺寸为直径 100mm，高度 200mm，锻造比为 2，请问锻造前坯料的直径约为多少？（ ）
A. 50mm
B. 63mm
C. 71mm
D. 80mm

15、在机械制造的镗削加工中，为了提高镗孔精度，以下哪种方法是有效的？（ ）
A. 采用浮动镗刀 B. 增大镗刀主偏角 C. 提高切削速度 D. 增大进给量

16、在机械制造工艺过程中，要加工一个键槽，已知键槽的宽度为 10mm，深度为 5mm，长度为 80mm，若采用铣削加工，请问选用哪种铣刀较为合适？（ ）
A. 立铣刀
B. 键槽铣刀
C. 三面刃铣刀
D. 角度铣刀

17、机械原理中，机械效率是衡量机械性能的重要指标之一。以下关于机械效率的说法中，错误的是？（ ）
A. 机械效率是输出功与输入功之比
B. 机械效率总是小于 1，因为机械在工作过程中会有能量损失
C. 提高机械效率可以通过减小摩擦、降低运动副的质量等方法实现
D. 机械效率与机械的结构、工作条件和负载大小等因素无关

18、在机械设计中，需要选择合适的材料。对于在高温、高腐蚀环境下工作的零件，以下哪种材料较为合适？（ ）
A. 45 钢 B. 铝合金 C. 不锈钢 D. 铸铁

19、一个标准渐开线直齿圆锥齿轮，已知小端模数 m = 4 mm，齿数 z = 25，分度圆锥角δ = 45°，其齿顶圆直径 da 约为多少？（ ）
A. 100 mm B. 110 mm C. 120 mm D. 130 mm

20、在金属材料的力学性能中，冲击韧性反映了材料抵抗冲击载荷的能力。以下哪种材料通常具有较高的冲击韧性？（ ）
A. 铸铁 B. 中碳钢 C. 铝合金 D. 陶瓷

二、简答题（本大题共5个小题，共25分)
1、（本题5分）详细阐述机械设计中的机械结构的可靠性评估方法，包括基于概率的方法、基于模糊理论的方法，并举例说明如何进行可靠性评估。

2、（本题5分）阐述机械制造中的粉末冶金工艺，包括粉末冶金的原理、工艺流程、产品特点和应用领域。

3、（本题5分）说明在机械设计中，滑动轴承油膜形成的条件和油膜压力的分布规律。

4、（本题5分）详细阐述机械零件的材料选择原则和方法，举例说明在不同工作条件下如何选择合适的材料。

5、（本题5分）对于机械制造中的工业机器人在机械加工中的应用，说明工业机器人的特点、编程方法和应用场景，并分析工业机器人在提高加工灵活性和自动化程度方面的优势。

三、分析题（本大题共5个小题，共25分)
1、（本题5分）机械制造中的铸造工艺具有一定的特点和适用范围。请详细分析铸造工艺的分类（如砂型铸造、熔模铸造、压力铸造等）、优缺点，以及在设计铸件时需要考虑的结构工艺性问题。

2、（本题5分）某数控机床的换刀装置在换刀时出现动作不准确。请从换刀机构的机械结构、控制系统的信号、刀具的安装等角度分析原因，并提出解决换刀故障的措施。

3、（本题5分）机械设计中的公差与配合是保证零件装配精度的关键。请分析公差与配合的概念、种类，以及如何确定合理的公差与配合。

4、（本题5分）机械制造中的切削加工是常见的加工方法。请分析切削加工的原理、刀具的选择以及切削参数对加工质量的影响。

5、（本题5分）机械设计中的人机工程学是考虑人与机器相互作用的重要学科。请分析人机工程学的原则和方法，并举例说明其在机械设计中的应用。

四、绘图题（本大题共3个小题，共30分)
1、（本题10分）根据给定的技术要求，绘制一个轴类零件的热处理工艺曲线图。

2、（本题10分）根据给定的技术要求，绘制一个轴用弹性挡圈的零件图。

3、（本题10分）根据给定的凸轮机构运动规律，绘制凸轮的轮廓曲线，并进行优化设计。

第5页，共5页
