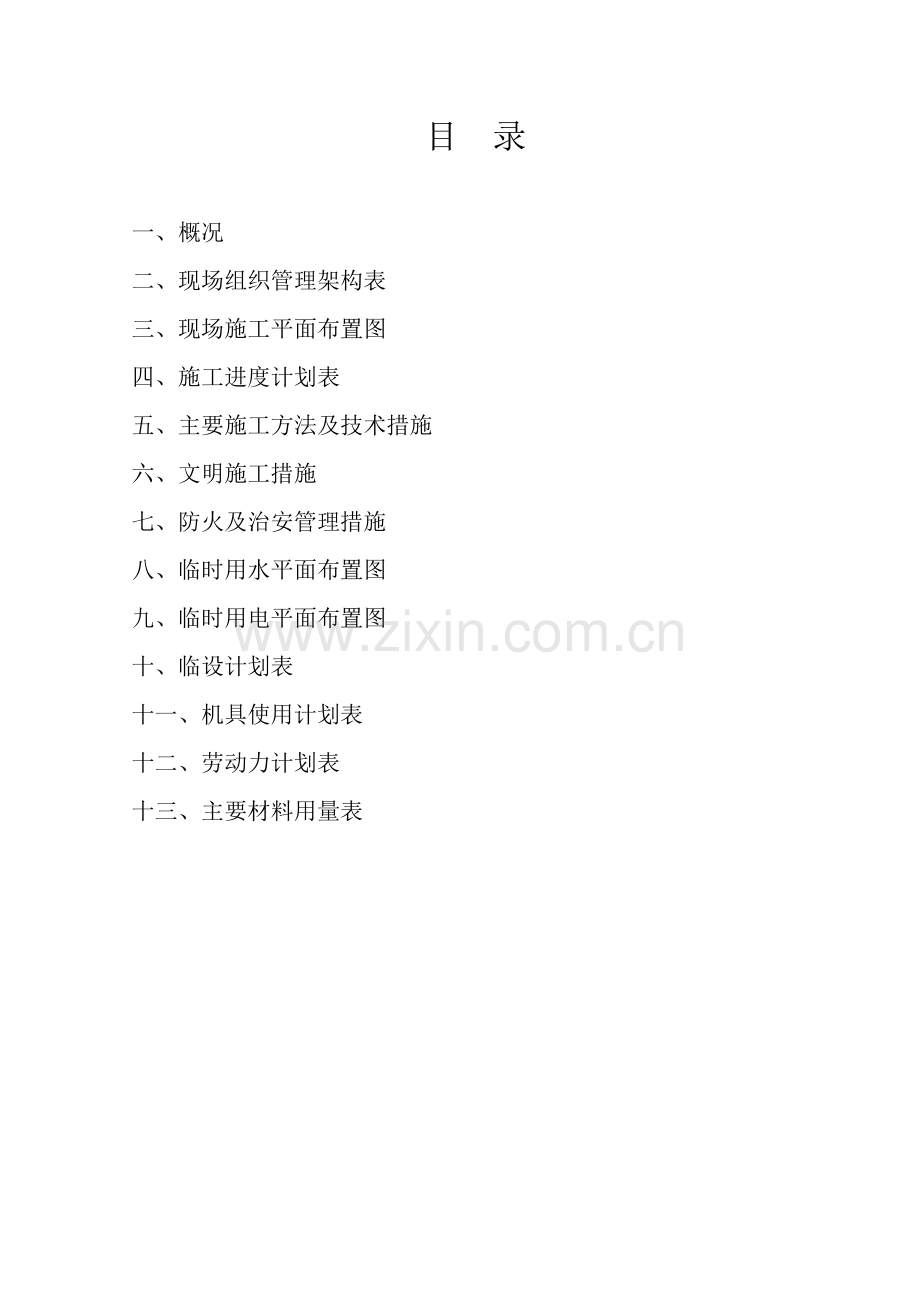

单位工程施组织设计或方案 工程名称：喷锚支护施工方案 工程地点： 施工单位： 编制单位： 审批单位： 部 门： 部 门： 单位技术负责人： 审批负责人： 编制人： 编制日期： 审批日期： 目 录一、概况二、现场组织管理架构表三、现场施工平面布置图四、施工进度计划表五、主要施工方法及技术措施六、文明施工措施七、防火及治安管理措施八、临时用水平面布置图九、临时用电平面布置图十、临设计划表十一、机具使用计划表十二、劳动力计划表十三、主要材料用量表一、 工程概况本工程为天河名雅苑地下车库土建工程，是由广州市建设开发集团有限公司投资兴建，座落于广州天河东路南端、临近广州酒家，地下室仅一层，桩顶标高-8.05米，总挖深7.50米，深较大，地面以下2.8米为人工填土，2.8-3.4米为耕植土，3.4-8.4米为冲积层，其中上层3.0米为淤质粘土，下2.0米为粘土或粉土。根据广州市基坑工程管理规定，开挖深度大于、等于7米的基坑工程，设计方案须经广州市建设科学技术委员会办公室组织专家审查通过，方可组织实施。详见基坑支护设计图纸。二、现场组织管理架构表项 目 经 理：郭 扬现场负责人：陈 荣生产负责人：梁 康 生技术负责人：陈 勇机械主管 资料员： 政工保卫主管： 文明施工主管： 水电主管： 后勤生活主管： 材料主管： 计划员： 预算员： 试验员： 技术主管： 施工主管 质安主管： 三、现场施工平面布置图（略）四、施工进度计划表（略）五、主要施工方法及技术措施1、 土方开挖进度与支护配合土方开挖时应根据设计要求，一次性开挖高度不宜过大，不得随意超欠挖，以避免破坏土体自稳，在未支护前造成人为塌方而带来不良后果。在密切配合保障安全的同时，为加快施工进度土方开挖与支护应采用流水作业，交叉进行、跳格开挖。2、喷锚支护工艺流程、 锚管施工工艺开挖工作面修边坡编制钢筋网打锚管焊接加强钢筋喷射细石混凝土灌注水泥浆上层喷锚完成3天后，可进行下一层开挖喷锚作业。、钢筋锚杆施工工艺开挖工作面修边坡编制钢筋网造锚杆孔安放锚杆灌注水泥砂浆焊接加强钢筋喷射细石混凝土上层喷锚完成3天后（砼强度达70%以上），可进行下一层开挖喷锚作业。3、锚管、钢筋锚杆施工工艺、 加工锚管 采用48钢管，制成滤管（花管），入土端加工成桩尖状，滤浆孔间距约500，孔眼前端（靠管尖侧）焊接钢筋。、钢筋锚造孔造孔工具用洛阳铲、螺旋钻。 、打管 采用冲击锤把钢管按设计角度及位置对正，将钢管击打入土中到设计长度。 、喷射混凝土 通过9.0m3空压机，把预拌好的骨料均匀输送出去，最佳水平输送距离20-40 m，在枪口与水混合。喷射混凝土指标：强度C20，厚度为120，添加剂3-5%（水泥重量百分比），按试验室所做的配比执行。、钢筋锚杆灌浆采用一次灌浆法，即孔底反压灌浆，灌浆管端距孔底200.0左右，待浆液溢出孔口若悬河，用止闪袋封口，并稳压3分钟，灌浆压力：0.50-1.0Mpa，早强剂0.03-0.05%(占水泥重量百分比)，砂浆按试验室M20配比。、锚管灌浆采用高压注浆泵，用土工布封口，低压慢灌浆工艺进行灌浆。在灌浆过程中，没有出现土体较大变动的情况下，灌浆压力应控制0.50-1.0Mpa，灌浆量控制定为松散杂填土层每米钢花管1包水泥浆量，粘性土层原则上要求每米注浆量0.3包水泥浆量，但遇压灌过程土体产生变动最大时，必须停止灌浆，灌浆完成后立即封闭管口，防止浆体倒流。、试件快制作采取从喷射混凝土未干面取样制作，每天一组。（每日喷射砼在120以下）。、挂网采用6.5调直筋在边坡上现场编制，搭接采用绑扎。 4、施工作业要求、为保证施工安全、进度和质量，土方开挖和支护工作进行流水作业、交叉进行。因此必须相互协调、密切配合。为避免施工中相互脱节，造成不必要的边坡土松动，甚至局部坍落等不安全隐患提出如下要求：土方开挖配合支护作业，不得出现随意超挖或欠挖，按支护工艺要求完成土方开挖，禁止负坡开挖。每天挖工作在必须开挖工作计划进行。支护作业紧跟土方开挖，做到保质量、保进度及时支护。遇到地质复杂地段或险情时应及时提出支护协调要求，确保边坡安全。、基坑防、排水要求施工需做好防水工作，防止地面水流入基坑内，及时排除基坑积水以保证边坡支护质量。本方案采用基坑明排措施，支护过程中的防排水措施有边坡顶周边设置排水沟及集水井：边坡坡面设置泄水孔，水平间距5 m，垂直间距3 m。基坑底部设置排水沟及集水井，开挖期间，坑底应尽量向中间倾斜，以免坡脚积水。5、施工技术要求、所有施工用料应符合设计要求，做到钢材、水泥和添加剂等无合格证不准进场，不得使用超过允许放时间的拌合料。、 选材：砂、石料：砂用洁净、质地坚硬中坚，细度不超过2.50，含水率控制在5%-7%。石骨料选用碎石或河卵石，粒径小于等于15，含土量不大于1%。水的选用无影响水泥正常凝结与硬化的有害物质，该工地用自来水。添加剂（速凝剂）不得超量使用。钢材、水泥等应有产品合格证书，符合使用指标。、 施工操作各工序按先后程序展开作业，遵守安全和操作规程，做到文明施工，各工序由技术人员跟班作业，认真检查施工质量，做好施工记录。、按照设计实施方案进行施工，如有变更报请项目经理部、监理部门。6、施工质量控制、开工前对各工班、各工序技术交底，全面理解图纸要求。、依照设计方案有关部门要求精心组织施工，各主要工序必须有工程技术人员把关，每道工序检验合格后才可以进行下一道工序作业，违反设计要求和规范要求的需停工、返工、查清原因。确保无人为操作事故，以达到设计要求。、进场材料由专人负责验收，不合格材料不准进场。、质检人员要抓好三个方面工作：各工序质检验收，严格掌握各种配合比，认真做好记录。、进场作业人员严格遵守三项规程：安全规程、操作规程和现场管理规程。由安全员检查各项安全制度落实及执行情况。、现场工程技术人员应负责全面工作，保证安全施工，确保工程质量进度，及时解决施工中的问题，做好现场管理和对外协调，做好各种工程表格填写、记录和签证。、指定专人定期用水养护已完成的支护段，养护时间为初凝期前7天、密切注意边坡稳定，发生异常及时报告，并提出补救措施。基坑周边水平变形不得超过规范要求（执行GJB02-98标准）。、基坑开挖前，对基坑周边设置观测点，施工期间每天对基坑周边设定观测点，作观测记录。7、安全措施、加强对员工的安全教育，进入施工现场必须载好安全帽。严格执行安全生产制度和操作规程，认真执行制定的规章制度，作到安全交底，班组长必须安排超过三个相关工地施工经验的员工带班，确保工程过程安全施工。、加强安全检查，设不脱产安全员，安全员必须对边坡安全关键部位进行经常性检查监督。施工人员必须服从安全员的管理，如发现裂缝、塌方、滑坡迹象，应及时报警并及时采取应急措施。、基坑周围管线的保护：须在喷锚施工前按土地中心所提供管线布置图进行实地查找核实，并确定管线的埋置深度，按实际适当调节钢土钉的倾象。同时防止灌浆压力过在，对土体产生上抬，使管线产生错位现象。、根据基坑开挖进展情况，逐层及时搞好支护。特别是雨水天时要加强周边环境监测记录。、严格现场管理，加强机械维修，检查和保养，机电设备由专人操作，并做好设备保养，防护设备安全可靠、机械运转正常。、基坑周边裂缝，经常用水泥砂浆补平，防雨水渗漏。、认真遵守用电操作规程，电器系统必须保持干燥，装好漏电保护开关，定期检修。、钻机移位时，要注意四周环境，电缆不能拖地、浸水。、经常开展安全活动，牢固树立“生产必须安全，安全为了生产”及“安全第一”的思想，杜绝各种事故发生。8、基坑周边变形观测方案、水平变形观测采用直线法，即在边坡顶及向外对开垂直边坡线方向不少于8米的位置设立对称观测点，施工期间每天采用钢尺测量两点的位移变化并作记录，或在边角设定点放直线测量各观测点相对位移。、竖向位移观测，采用水准仪每层进行垂直沉降观测，遇大雨天或特殊情况，每天观测一次。、对邻近建筑外地面及现有裂缝在开工前进行拍照存档，并设立专门观测钢钉。、控制点布置见附图。9、施工过程应急及抢险措施、土体开挖发现土体侧向变形较大（视开挖深度及开裂位置分析而定），若变形超出设计控制范围时，必须及时通知现场项经理部、监理和设计单位，并用锚管土钉加固，必要时用现场挖掘机进行挖土回填处理，并分层用挖掘斗压实，适当调整下一层开挖深度和锚杆管理的水平高度。、做到土方开挖机械手即叫即回。、常备适量包装水泥以作回填开挖工作面紧急堆压使用。、与有关自来水公司、煤气公司、公安、消防等到部门，保持密切联系。、基坑做到及时排水。预防雨水、地下水对地基土的渗泡软化。准备彩条布遇雨保护遮盖开挖面貌一和喷射砼不受雨水冲刷破坏。六、文明施工措施施工现场是企业的窗口，是直观显现企业综合素质和整体实力的标志。根据穗建筑97344号文以及广东省建设工程文明施工标准（试行）以及穗建筑9812号文广东省建设工程文明施工若干规定的精神，结合本工程的实际情况，制订如下措施：6.1、整体场容场貌、新开工地必须实行全围蔽式管理。在市区内施工，工地外围必须用砌筑不低于两米的围墙，设主大门一个。临街围墙外侧水泥砂批荡，根据不同时期的要求由工地负责组织。宣传科配合书写大字标语。主大门柱身和红油漆绘司徽及相关的标识，突出由我公司承建的视觉效果。、在基坑顶栏杆内则和视野广阔的一侧应分别悬挂符合规格要求的“广州市建筑集团公司二建公司”大字标牌和相关的宣传标语。、围墙内选择显眼位置搭设好防雨宣传栏，及时宣传当前形势、报导上级近期工作要求和好人好事等。、现场主运输道路应保证路面平整，无积水现象，两边设排水沟、不乱堆放杂物。施工污水经三级沉淀后排入市政管道。、工地大门内边设专用洗车坑，车身、车轮必须经冲洗干净后才离开现场。6.2、现场文明施工管理规定、凡需使用一年以上的临时设施（包括民工宿舍、厨房、浴室、办公室等），实际环境许可的必须采用砖砌墙体。、施工现场必须预留人员疏散及消防通道，配足灭火器材。、在土方开挖或施工过程中，如发现文物迹象，应局部停工，采取有效封闭措施，通知有关部门及时处理后，方可恢复全面施工。、 施工现场如需占用道路堆放建筑材料，必须报市有关部门批准，并按不同品种分类整齐堆放。建筑主体第三层结构完成后，原则上应将建筑材料放置场内，尽量不再占用道路。、 施工现场的醒目位置应设有相关的安全警示标志。人员进入施工现场要带安全帽。有规定的配戴胸章。、 物料装拆时严禁随意掷物。排栅架子、安全网设置必须符合规范要求，临边、洞口要按规范要求做好安全保护设施，、施工现场办公室、会议室内要有施工平面布置图、施工进度表、天气记录表以及岗位责任制分工等统一规格的、文字工整的资料上墙，且要求内容清晰、图实相符，随施工不同阶段及时进行调整。6.3外来工的管理、建立外来工档案，做好“证卡”登记。、民工进场前，必须进行必要的安全、防火、治安、卫生法制、专业知识和职业道德教育。、带队人必须对所管辖的外来人员全面负责，公司与带队人签订防火、治安、卫生责任状，落实宿舍管理责任。6.4民工宿舍的管理要求、新工地开工前，公司有关部门与工地负责人共同实地勘查，因地制宜做好全面、合理的临设布局。、使用期一年以上的民工宿舍和必要的生活设施，除用砖砌围蔽外，屋顶应用防火材料（石棉瓦、锌铁瓦等）铺设，水泥地面、厨房灶台、售饭窗铺白瓷片。保证茶水、热水供应。、施工工地生活区要设厕所粪坑、小便槽，并应设有冲水设施。、民工居住地要在当眼处挂设防火、安全警示牌，要按实际情况设置女宿舍，不得男女混住，不得在宿舍内乱接电线及生火煮食。6.5建筑材料管理规定、现场仓库应有围蔽、通风好、无漏水、有垫板、能防火防盗。、露天堆放的材料应按施工平面布置规定，各类材料分品种规格合理堆放，按公司质量体系文件规定做好各类材料的标高，灰油要有灰池存放，红砖、砂、碎石应清底使用。、包装物袋及时回收，多余的料具应及时归堆清运和处理。、落地灰、砖碎、砼及时清理和回收使用，施工班组必须执行“三清”（随做随清、谁做谁清、当天做当天清）。6.6机械设备管理规定、施工现场固定安装的机械设备基础部分不得积水,视不同的设备种类搭设适用、牢固的操作台和机棚，并在显眼处张挂公司统一安全操作警示牌。、施工现场流动安装的小型机具，要设置简易有效的临时防雨设施。、各种施工机具班后要按规程进行保养，保持机容整洁。、施工现场安装的各种机械设备进场前，机械表面应油漆翻新，保持机械设备清洁完整。、施工供配电干线安装架设要稳固整齐，相线要按顺序敷设布置，架设高度必须符合规范。、施工现场安装的配电箱、开关箱采用公司统一的标准箱，箱门加锁。6.7产品保护措施1、进场贵重物品（半成品、成品）和专用料要设专门仓库保管。2、协调土建与水电施工的工作，减少交叉次数，以免复孔或补孔。 3、教育工人不在施工完成面上乱涂乱画，以免涂损，对人为造成成品的碰坏者，处予罚款。 4、要求养护的地面应保证有足够的养护期，达到规定强度后，方可上人，以免损坏。5、每完成一部位后，应采取隔离保护措施，以免人为破坏。七、防火与治安管理措施为加强公司内部施工现场消防安全管理，贯彻执行“预防为主、防消结合”的消防工作方针，提高自防自救能力，确保企业生产和人民生命财产的安全，现制定施工现场防火安全措施。1、 严格贯彻执行中华人民共和国消防法，实“预防为主、防消结合”的方针、实施广州市建筑集团有限公司施工现场防火管理规定。2、落实“谁主管、谁负责”的原则，做好层级责任制，任命层级防火责任人，落实防火责任。3、建立健全现场防火制度，落实消防措施。坚持对在场人员进行消防知识教育，配备足够的义务消防队员（按在场人数不少于15%配备）。4、加强对易燃易爆危险物品和用火、用电管理和使用。严格动火作业的审批和交底制度。5、坚持层级防火检查制度，发现不安全隐患时整改。6、严禁在外脚手架上架设电线和使用碘钨灯。临时建筑设施内的照明必须做到一灯一制一保险。7、配备足够、有效的消防高压水泵，高压水泵要在每天24小时内有监管，临时消防供水竖直径应采用不少于80和每层采用65的消防栓，随时确保消防供水。8、施工期间需搭建临设必须办理报批手续，经审批后按规定搭建。9、在施工期间需要动火作业及动火部位必须先办理好动火许可证后才能给予进行动火作业，在动火作业前现场施工负责人必须做好防火安全交底工作，发出动火作业安全交底书，要求参加动火作业人员在交底书栏目上签名。10、凡施工期间需要动火作业时，参加动火作业人员必须严格执行动火安全规定，在动火前做好“火下”，在动火中做好“四要”，在动火后做好“一清”工作。11、严禁在施工现场范围及宿舍内生火、烧香拜神不准躺在床上吸烟，不准在宿舍内堆放易燃易爆物品和使用电热器具，现场及宿舍内外要保持道路畅通。12、加强对施工现场模板制作安装场和监控，要认真做好防火工作，严禁在外脚手架上及木糠、木碎堆场上吸烟，定期清理木糠、木碎。保持施工大楼各层间的出入通道。13、施工期间应设专人排栅淋水，保证排栅、档槔湿润。14、在建建筑物，施工层间面积在500设置10升泡沫灭火器不少两个，每增500增配灭火器一个，1211灭火器一个，工地保卫室挂放泡沫灭火器及1211灭火器，民工宿舍每50设置二个泡沫灭火机。附属设施悬挂警示牌及部位防火警示牌，保卫室门口有火警、报警、急救电话号码警示。15、新工人进场上岗前要接受安全防火、灭火知识和消防法规的培训教育，并设立各班组长为防火治安责任人，落实各级防火责任制，做到日日防火、事事安全。16、严格执行安全防火检查制度，施工现场实行每周定期检查和不定期抽查，班组实行每天班后自检，并做好消防资料的日查周检登记制度，现场保卫值班必须设立24小时轮值制，勤巡多看，确保安全。17、高层建筑施工现场必须单项办理编制高层建筑施工防火方案，按方案实施安全施工。八、临时给排水平面布置图（略）九、临时用电平面布置图（略）十、临时设施搭设计划表工程名称：名雅苑二期地下车库年 月顺工程项目单位数量长宽檐高搭设要求围身地点备注序（m)（m)1基础部办公室601253吊顶砖墙耐磨砖2仓库30663砖墙水泥砂浆3监理办公室25553吊顶砖墙耐磨砖4厨房621063墙贴瓷片砖墙水泥砂浆5宿舍（地下）1255553砖墙水泥砂浆6宿舍（二楼）3606064镀锌铁皮瓦砖墙水泥砂浆7厕所751553墙贴瓷片砖墙水泥砂浆十一、机具使用计划表市建二公司：第五项目部工程名称：名雅宛M2-4地下车库工程顺序机具名称规格单位数量计划使用起止日期备注1空气压缩机9台211月25日-月15日2喷射机台211月25日-月16日喷锚砼3挤压机台211月25日-月17日注浆4冲击机台211月25日-月18日造孔5切割机台211月25日-月19日6电焊机台411月25日-月20日7气割机套211月25日-月21日8砂浆搅拌机台211月25日-月22日造浆9螺旋钻套811月25日-月23日10搅拌机台211月25日-月24日11灌浆机套111月25日-月25日12泥浆机套311月25日-月26日13洛阳铲把8011月25日-月27日造孔十二、劳动力计划施工领班: 4人 电焊班: 5人喷射班: 8人 护坡编网班: 8人打管班: 8人 机电班: 6人灌浆班: 8人 后勤班: 3人全部人员于11月24日进场十三、主要材料需用计划表序号材料名称型号单位数量备注118钢管T17.482螺纹钢筋级直径22、25T8.493螺纹钢筋级直径16T6.504圆钢10内T7.845水泥425号普硅T1956砂中砂2517石子粒径1.5177
