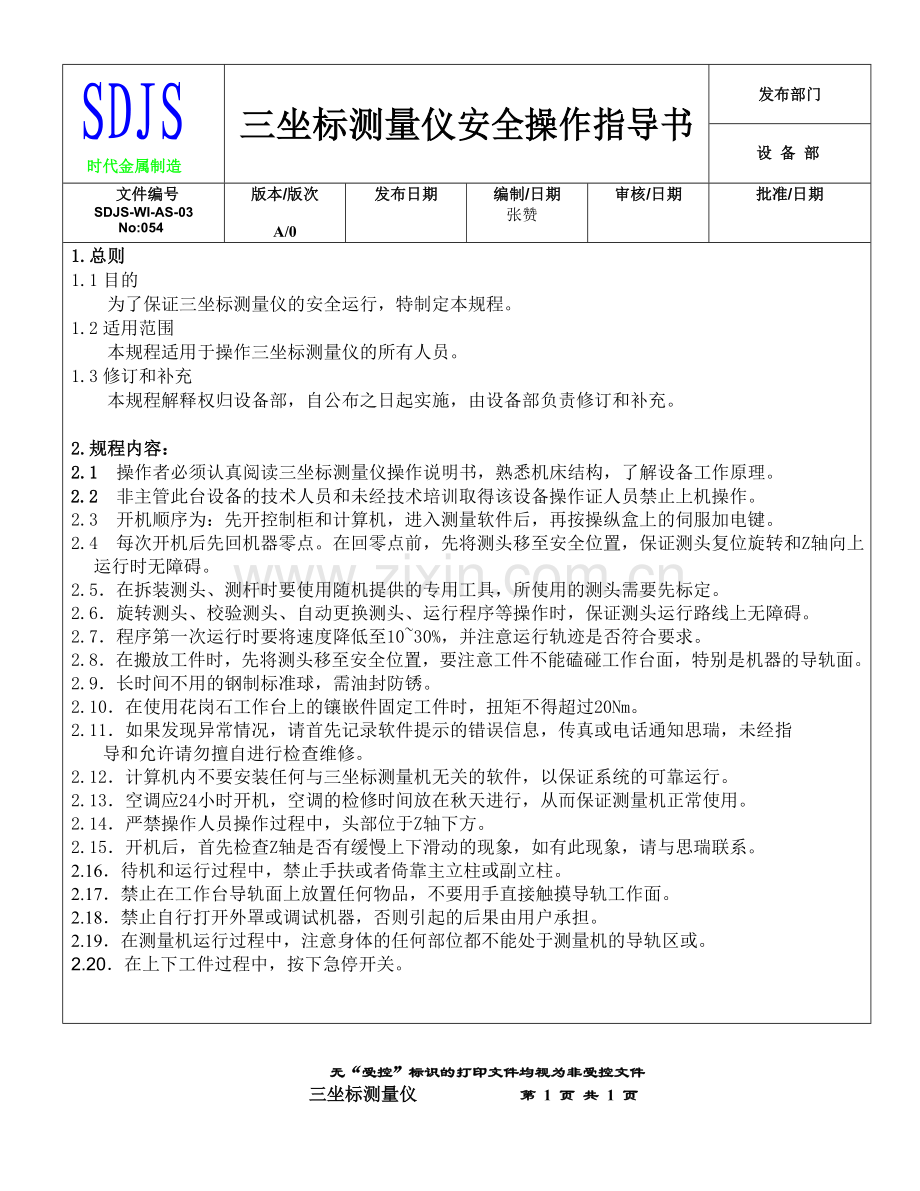

三坐标测量仪安全操作规程.doc

时代金属制造
三坐标测量仪安全操作指导书
发布部门

设 备 部
文件编号
SDJS-WI-AS-03
No:054
版本/版次

A/0
发布日期

编制/日期
张赞
审核/日期
批准/日期
1.总则
1.1目的
为了保证三坐标测量仪的安全运行，特制定本规程。
1.2适用范围
本规程适用于操作三坐标测量仪的所有人员。
1.3修订和补充
本规程解释权归设备部，自公布之日起实施，由设备部负责修订和补充。

2.规程内容：
2.1 操作者必须认真阅读三坐标测量仪操作说明书，熟悉机床结构，了解设备工作原理。
2.2 非主管此台设备的技术人员和未经技术培训取得该设备操作证人员禁止上机操作。
2.3 开机顺序为：先开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。
2.4 每次开机后先回机器零点。在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍。
2.5．在拆装测头、测杆时要使用随机提供的专用工具，所使用的测头需要先标定。
2.6．旋转测头、校验测头、自动更换测头、运行程序等操作时，保证测头运行路线上无障碍。
2.7．程序第一次运行时要将速度降低至10~30%，并注意运行轨迹是否符合要求。
2.8．在搬放工件时，先将测头移至安全位置，要注意工件不能磕碰工作台面，特别是机器的导轨面。
2.9．长时间不用的钢制标准球，需油封防锈。
2.10．在使用花岗石工作台上的镶嵌件固定工件时，扭矩不得超过20Nm。
2.11．如果发现异常情况，请首先记录软件提示的错误信息，传真或电话通知思瑞，未经指 导和允许请勿擅自进行检查维修。
2.12．计算机内不要安装任何与三坐标测量机无关的软件，以保证系统的可靠运行。
2.13．空调应24小时开机，空调的检修时间放在秋天进行，从而保证测量机正常使用。
2.14．严禁操作人员操作过程中，头部位于Z轴下方。
2.15．开机后，首先检查Z轴是否有缓慢上下滑动的现象，如有此现象，请与思瑞联系。
2.16．待机和运行过程中，禁止手扶或者倚靠主立柱或副立柱。
2.17．禁止在工作台导轨面上放置任何物品，不要用手直接触摸导轨工作面。
2.18．禁止自行打开外罩或调试机器，否则引起的后果由用户承担。
2.19．在测量机运行过程中，注意身体的任何部位都不能处于测量机的导轨区或。
2.20．在上下工件过程中，按下急停开关。

无“受控”标识的打印文件均视为非受控文件
三坐标测量仪 第 1 页 共 1 页
