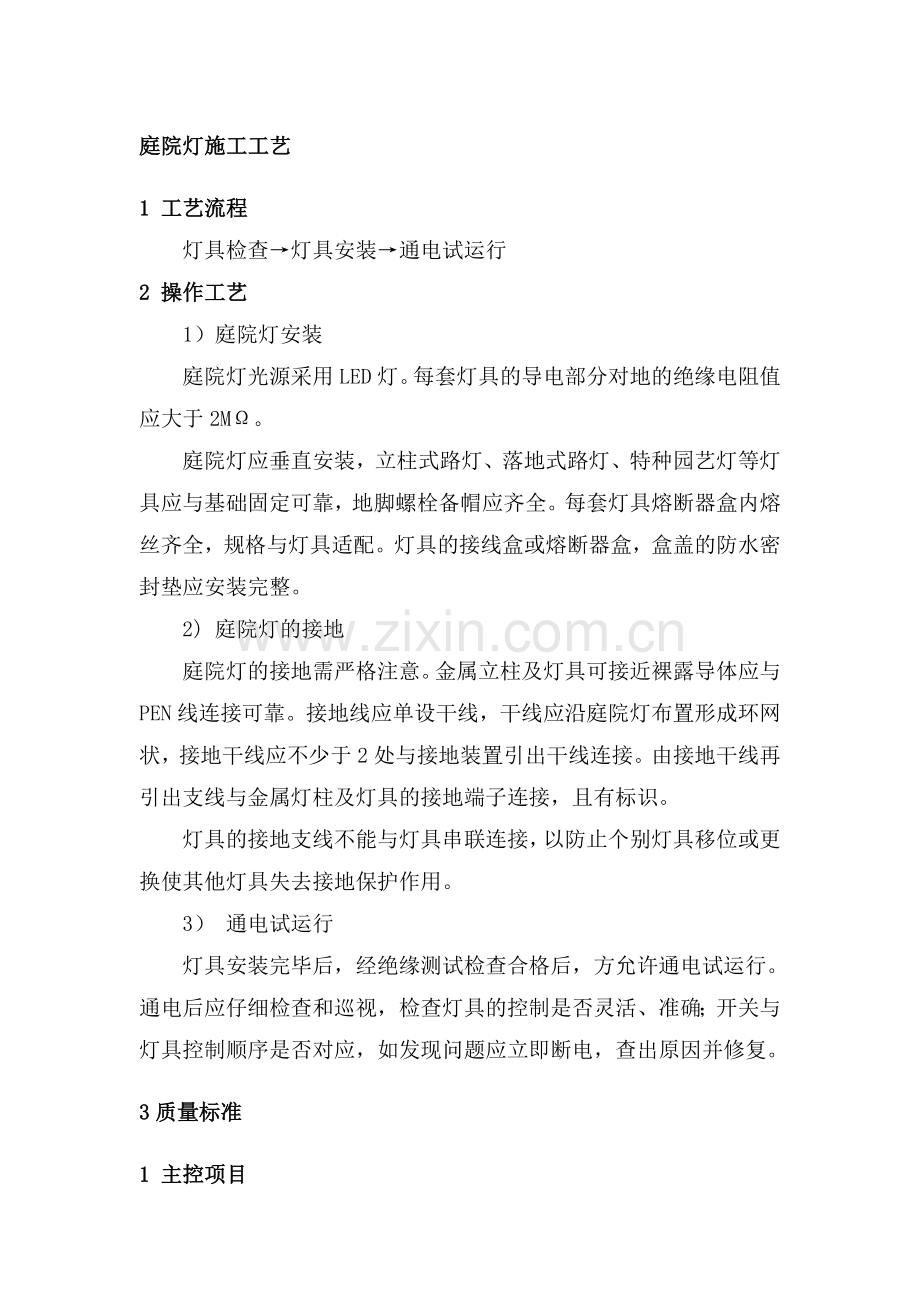

庭院灯施工工艺
1 工艺流程
灯具检查→灯具安装→通电试运行
2 操作工艺
1）庭院灯安装
庭院灯光源采用LED灯。每套灯具的导电部分对地的绝缘电阻值应大于2MΩ。
庭院灯应垂直安装，立柱式路灯、落地式路灯、特种园艺灯等灯具应与基础固定可靠，地脚螺栓备帽应齐全。每套灯具熔断器盒内熔丝齐全，规格与灯具适配。灯具的接线盒或熔断器盒，盒盖的防水密封垫应安装完整。
2) 庭院灯的接地
庭院灯的接地需严格注意。金属立柱及灯具可接近裸露导体应与PEN线连接可靠。接地线应单设干线，干线应沿庭院灯布置形成环网状，接地干线应不少于2处与接地装置引出干线连接。由接地干线再引出支线与金属灯柱及灯具的接地端子连接，且有标识。
灯具的接地支线不能与灯具串联连接，以防止个别灯具移位或更换使其他灯具失去接地保护作用。
3） 通电试运行
灯具安装完毕后，经绝缘测试检查合格后，方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序是否对应，如发现问题应立即断电，查出原因并修复。
3质量标准
1 主控项目

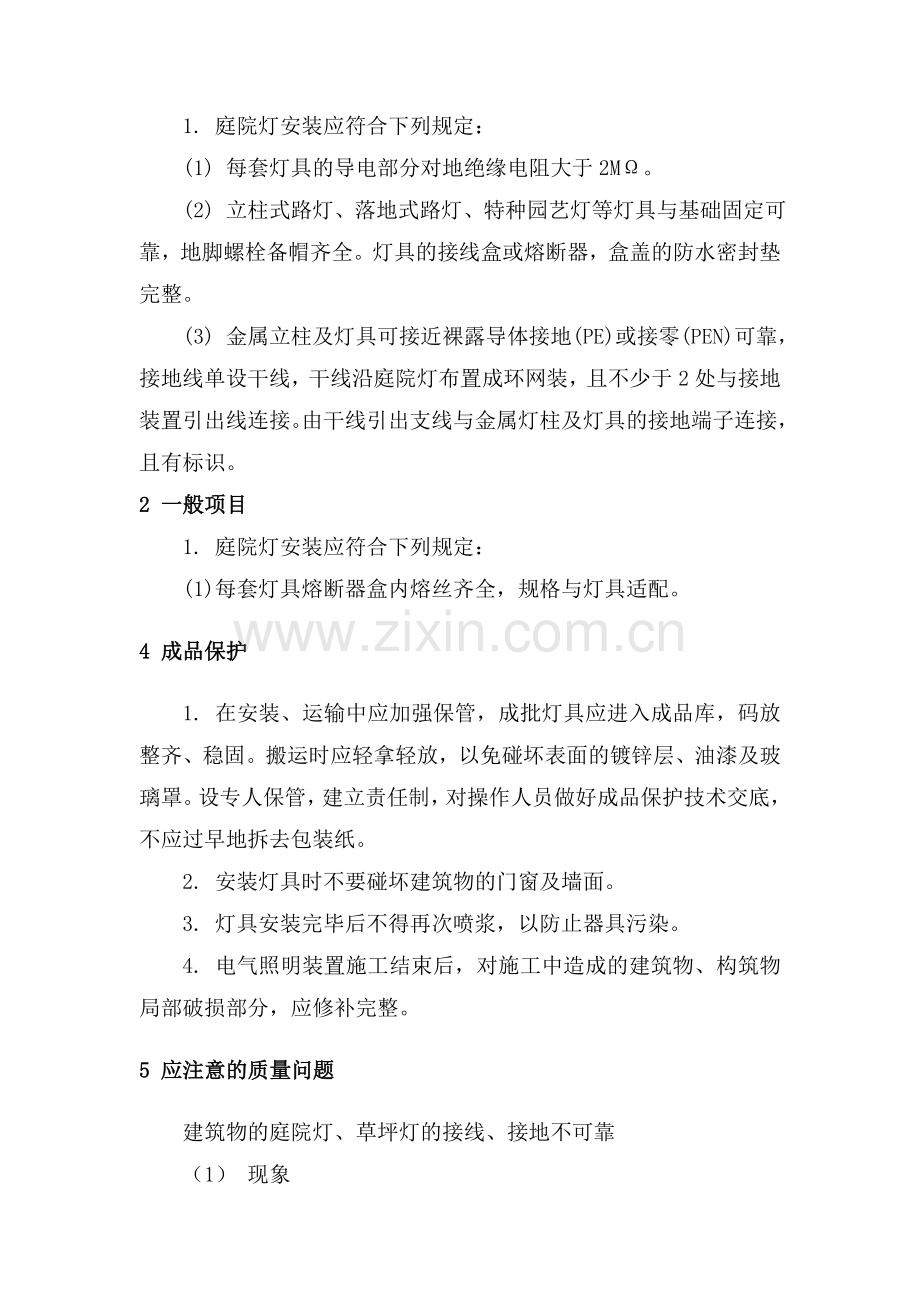

1. 庭院灯安装应符合下列规定：
(1) 每套灯具的导电部分对地绝缘电阻大于2MΩ。
(2) 立柱式路灯、落地式路灯、特种园艺灯等灯具与基础固定可靠，地脚螺栓备帽齐全。灯具的接线盒或熔断器，盒盖的防水密封垫完整。
(3) 金属立柱及灯具可接近裸露导体接地(PE)或接零(PEN)可靠，接地线单设干线，干线沿庭院灯布置成环网装，且不少于2处与接地装置引出线连接。由干线引出支线与金属灯柱及灯具的接地端子连接，且有标识。
2 一般项目
1. 庭院灯安装应符合下列规定：
(1)每套灯具熔断器盒内熔丝齐全，规格与灯具适配。
4 成品保护
1. 在安装、运输中应加强保管，成批灯具应进入成品库，码放整齐、稳固。搬运时应轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。设专人保管，建立责任制，对操作人员做好成品保护技术交底，不应过早地拆去包装纸。
2. 安装灯具时不要碰坏建筑物的门窗及墙面。
3. 灯具安装完毕后不得再次喷浆，以防止器具污染。
4. 电气照明装置施工结束后，对施工中造成的建筑物、构筑物局部破损部分，应修补完整。
5 应注意的质量问题
建筑物的庭院灯、草坪灯的接线、接地不可靠
（1） 现象
庭院灯、草坪灯的金属壳体无专用接地端子；接地线随意与安装固定螺丝压接在同一座上；大型庭园的灯具接地无接地干线；灯具的接线盒不防水。
（2） 防治措施
1） 庭院灯、草坪灯的金属壳体要求有专用的接地端子；
2） 专设接地干线，接地干线沿灯具布置要形成环形网，且不少于2处与接地装置的引出干线相连接，金属灯柱和每套灯具的专用接地端子用支线与接地干线相连接，连接处防松垫圈齐全，并拧紧固；并要注意防水、防锈，做好接地标识；
3） 应选用防水型灯具和使用防水接线盒；
4） 在大的庭园内要注意敷设重复接地极，每套灯具熔断器（熔丝）应与灯具适配。
6 环境、职业健康安全管理措施
1 环境管理措施
1. 组装灯具及安装灯具所剩的电线头及绝缘层等不得随地乱丢，应分类收集放于指定地点。
2.灯具的包装带、灯泡和灯管的包装纸等不得随地乱丢，应分类收集放于指定地点。
3.灯具安装过程中掉下的建筑灰渣，应及时清理干净。
4.烧坏的灯泡及灯管等不得随地乱丢，应分类收集交给指定负责人统一处理。
2 职业健康安全管理措施
1.应根据灯具的安装高度选用合适的合梯，合梯顶部应连接牢固，距合梯底40cm～60cm处要设强度足够的拉绳，不准站在合梯最上一层工作。严禁从高合梯上下抛工具及工具带。
2. 手持电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前要做空载试验检查，运转正常后方可使用。
3. 手持电动工具使用前，对电动工具开关箱的隔离开关、短路保护、过负荷保护和漏电保护器进行仔细检查，开关箱检查合格后，才能使用手持电动工具。
4.在露天或潮湿环境场所施工，优先使用带隔离变压器的Ⅱ类手持电动工具，如果使用Ⅱ类手持电动工具，必须装设防溅型的漏电保护器，把隔离变压器或漏电保护器装在狭窄场所外边，并设专人看护。
5. 手持电动工具的负荷线采用耐气候型的橡皮护套铜芯软电缆，并不得有接头。
