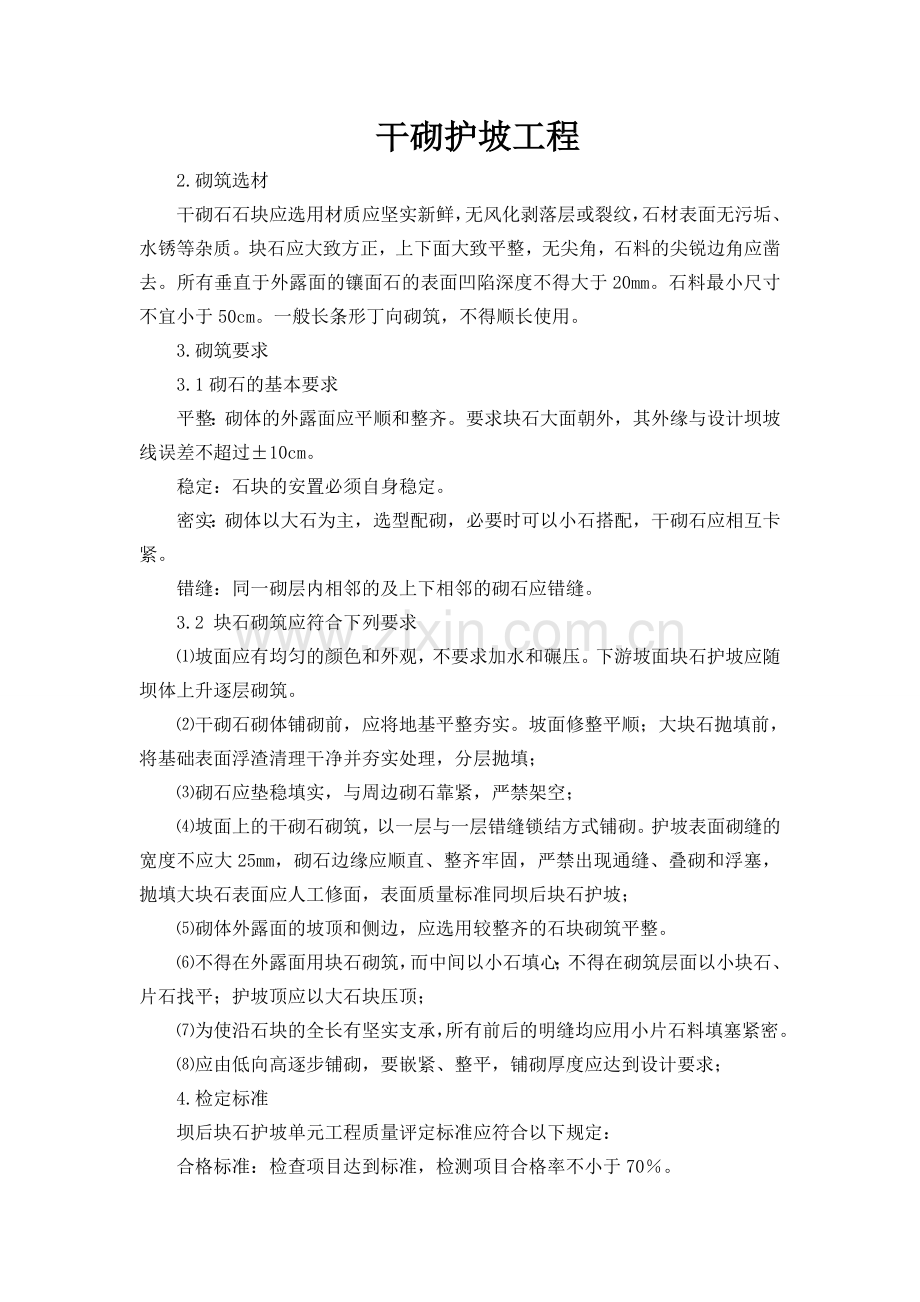

干砌护坡工程
2.砌筑选材
干砌石石块应选用材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质。块石应大致方正，上下面大致平整，无尖角，石料的尖锐边角应凿去。所有垂直于外露面的镶面石的表面凹陷深度不得大于20mm。石料最小尺寸不宜小于50cm。一般长条形丁向砌筑，不得顺长使用。
3.砌筑要求
3.1砌石的基本要求
平整：砌体的外露面应平顺和整齐。要求块石大面朝外，其外缘与设计坝坡线误差不超过±10cm。
稳定：石块的安置必须自身稳定。
密实：砌体以大石为主，选型配砌，必要时可以小石搭配，干砌石应相互卡紧。
错缝：同一砌层内相邻的及上下相邻的砌石应错缝。
3.2 块石砌筑应符合下列要求
⑴坡面应有均匀的颜色和外观，不要求加水和碾压。下游坡面块石护坡应随坝体上升逐层砌筑。
⑵干砌石砌体铺砌前，应将地基平整夯实。坡面修整平顺；大块石抛填前，将基础表面浮渣清理干净并夯实处理，分层抛填；
⑶砌石应垫稳填实，与周边砌石靠紧，严禁架空；
⑷坡面上的干砌石砌筑，以一层与一层错缝锁结方式铺砌。护坡表面砌缝的宽度不应大25mm，砌石边缘应顺直、整齐牢固，严禁出现通缝、叠砌和浮塞，抛填大块石表面应人工修面，表面质量标准同坝后块石护坡；
⑸砌体外露面的坡顶和侧边，应选用较整齐的石块砌筑平整。
⑹不得在外露面用块石砌筑，而中间以小石填心；不得在砌筑层面以小块石、片石找平；护坡顶应以大石块压顶；
⑺为使沿石块的全长有坚实支承，所有前后的明缝均应用小片石料填塞紧密。
⑻应由低向高逐步铺砌，要嵌紧、整平，铺砌厚度应达到设计要求；
4.检定标准
坝后块石护坡单元工程质量评定标准应符合以下规定：
合格标准：检查项目达到标准，检测项目合格率不小于70％。
优良标准：检查项目达到标准，检测项目合格率不小于90％。
2 干砌石的质量要求
（1）块石料应质地坚硬，无裂痕的新鲜花岗岩，表面色泽均匀。块石要求上下两面大致平行且平整，形状大致方正，宽度为厚度的1~1.5倍，长度为厚度的1.5~3倍。
（2）干砌石砌体铺筑前，应按设计图纸要求先铺设垫层或反滤层，垫层或反滤层与干砌石铺砌层配合砌筑，随铺随砌。
（3）干砌石护坡铺筑须自底部向上进行，错缝竖砌，原则上要求单层砌筑，坡脚与封边均应使用较大块石料。
（4）砌石与岸坡接触处，应开挖成适合块石形状，使块石与岸坡结合紧密，护坡面砌缝的宽度不应大于25㎜，砌石边缘应顺直，整齐牢固，砌体外露面的坡顶和侧边，应选用较整齐的石块砌筑平整。
（5）为使砌石块的全长有坚实支撑，所以有前后的明缝均用小片石料填塞密实。
（6）坝坡块石护坡的砌筑应做到：认真挂线，自下而上，错缝竖砌，紧靠密实，塞垫稳固，大块封边，表面平整。
（7）砌筑表面要求平整，相邻块石之间高差最大不应超过5㎝，且不得有递增或递减现象，表面不得有明显的凹凸不平。
（8）上、下游护坡砌筑时，新旧护坡应紧密结合，交接处不得形成明显的分界线。
3干砌石容易出现的质量问题
干砌石的施工虽工序简单，但质量控制难度大，容易出现的质量问题的点多、面广。容易出现的质量问题有：
（1） 石料质量达不到要求，石料形状不规则，砌筑不能够成面，鹅卵石料严禁使用。
（2） 建基面的平整度决定着干砌石结构的平整度，建基面平整度达不到设计及规范要求是存在质量问题之一。
（3） 干砌石结构中块石之间缝隙过大，甚至产生空洞。
（4） 块石砌筑表面凹凸不平，平整度不符合要求。
（5） 反滤料或垫层铺筑不规范，不均匀，铺筑不到位。
（6） 干砌石块石松动，不牢固，块石不紧密。
（7） 块石大小搭配不均，小石集中，外观质量差。
（8） 浮石砌筑，砌石厚度不合要求。
（9） 新旧石料混用，颜色不一致，不美观。
（10）使用风化石料，影响干砌石结构质量。
4解决干砌石质量问题的主要措施
（1） 块石原材质量是干砌石质量的基础，严把石料进货关。干砌石施工前要由甲方、监理、施工三方联合对石料场进行考察，对石料的形状，硬度，颜色等进行综合考察，货比三家后，选定质量合格的石料场作为货源。
（2） 做好砌石人员的选配工作。干砌石结构工序较为简单，人们往往认为只要有力气就能从事干砌石的施工，这种认识是严重错误的，是对干砌石施工的一种误解。要使干砌石砌体施工达到质量要求，如果没有多年砌石施工经验是难以完成的。在进行干砌石结构施工前，要选定试验块，考察工人的砌石操作能力，根据考察情况，组成一支有经验、负责任、会操作的砌石队伍。
（3） 相互交流学习。今年卢龙县15座小型水库除险加固工程中，每座水库干砌石项目均是重点，这就给干砌石施工提供了很好的交流平台。对未开始进行干砌石施工的水库工程项目，组织施工人员到正在施工的工程项目学习取经。并认真总结容易出现的质量问题，研究制订避免质量问题的办法，不断提高操作能力，保证干砌石质量。
（4） 加大质量抽查力度。干砌石一块或几块石料的砌筑，就会影响干砌石结构的整体质量，当大面积干砌石砌筑完成后，再进行检查，拆除难度大，工人情绪受影响，干砌石质量检查及时性非常重要。所以，必须加大质量检查力度，要做到全过程的质量检查，及时发现问题，及时改正，对不合格的干砌石立即拆除，不留隐患。
（5） 做好测量工作，从干砌石建基面施工到干砌石结构砌筑，全过程跟踪测量，目测、靠尺、仪器要同时进行，及时检查干砌石平整度。
（6） 做好施工组织安排。干砌石施工看似施工组织非常简单，其实科学合理的施工组织安排对工程质量、进度、投资影响很大。首先，在干砌石施工前，要按设计要求铺筑反滤料或垫层，反滤料或垫层完成后再进行干砌石砌筑，往往因反滤料或垫层厚度小使干砌石沉陷，反滤料或垫层厚度过厚干砌石不稳定，增加干砌石施工难度；其次，进料要有序，先进反滤料，后进石料，进料要合理安排，讲究进料顺序，有的石料和反滤料混在一起，质量不能得到保证，工人也无法施工；第三，石料尽量堆放在施工现场，减少工人施工场地搬运工作量，如果施工场地工人搬运石料工作量大，会影响工人的体力，也势必影响干砌石质量。
5干砌石施工质量控制的细节
（1） 需配备必要的工具，小锤、大锤、钎子等工具要备齐。大锤将大石分块，以使石料符合结构要求的尺寸和形状。在砌筑过程中，用小锤敲掉块石不规则的棱角，以保证块石砌筑紧凑。
（2）用钢线在纵横两个方向挂工程线，钢线挂紧、不松动、不下垂，给砌石工人一个标准的砌石结构线。
（3） 干砌石护坡等结构要横向分块，宽度不宜大于5㎝，合理安排每一个砌石工人工作面，这样砌石工人自身能够及时控制砌石平整度。
（4） 砌石过程块石之间难免有空隙，要利用小石塞缝，并用大石将小石卡紧，这样既避免了块石之间过大缝隙，又使块石不松动。
（5） 砌石过程中，控制较小块石集中砌筑的现象，大、小块石均匀分布砌筑，这样既牢固又美观。
（6） 排水棱体及护坡坡脚砌筑前，要在地基处开挖0.5m左右的基槽，将第一层块石埋入地基中，并挂工程线检查是否顺直，以保证砌石体的稳定性。
（7） 变坡线砌筑时，先砌筑第一层块石，检查是否顺直，再进行第二层砌筑，以保证砌石体外观质量。
（8） 石料中难免有一部分厚度达不到要求的块石，将块石竖向砌筑，以保证砌石体的结构厚度。
（9） 根据干砌石结构及地形情况，制定合理的承包费用，要保证砌石工人合理的工资。
由于石料的不规则性以及干砌石结构自身特点，干砌石施工质量控制一直是人们头疼的一件事，但只要我们端正工作态度，抓住质量控制要点，实行科学的施工方法，认真进行质量检查，及时整改质量问题，干砌石结构会以美观，亮丽的形象呈现在我们前面的。
