脚手架专项施工方案.doc

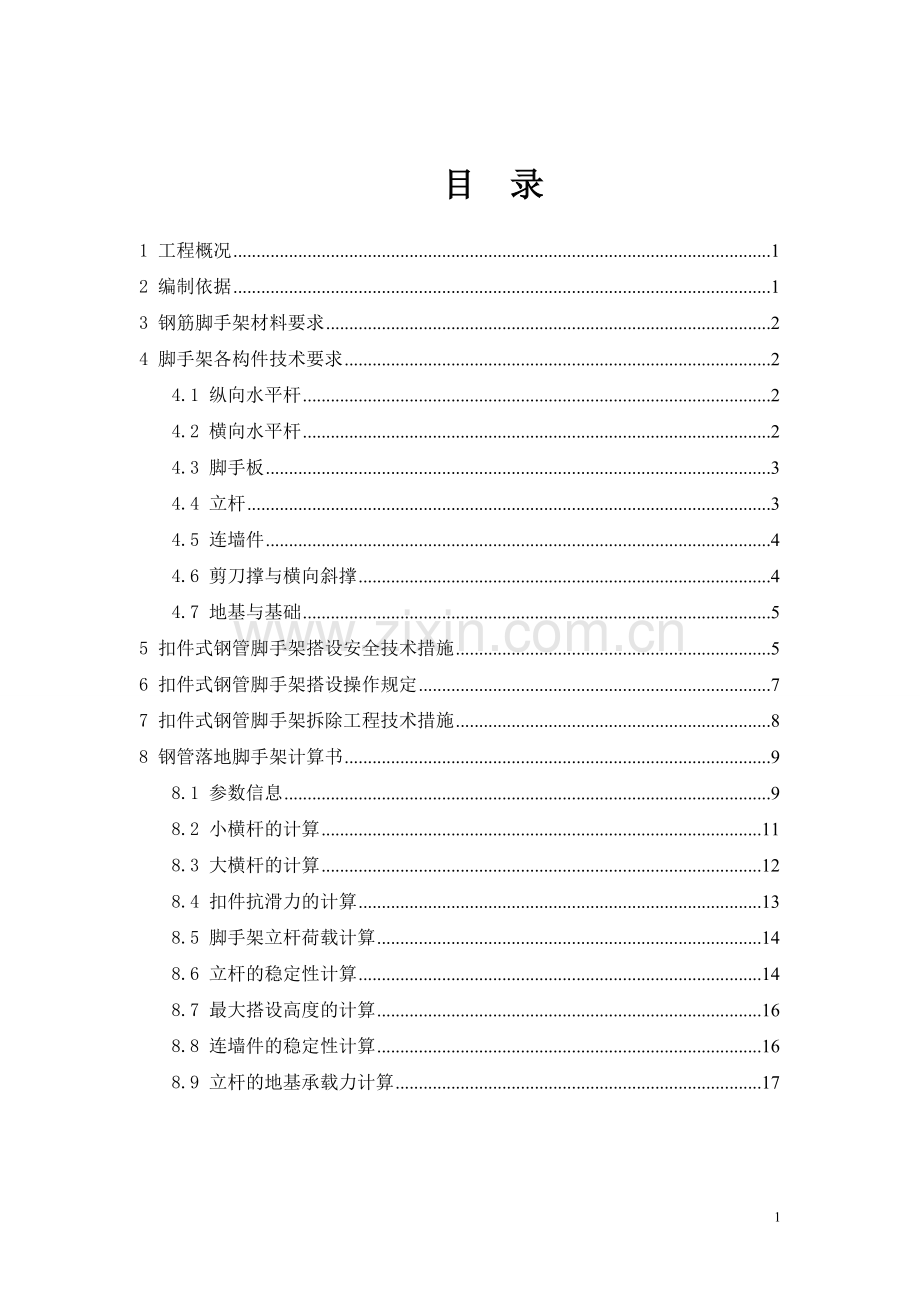

目目 录1 工程概况12 编制依据13 钢筋脚手架材料要求24 脚手架各构件技术要求24.1 纵向水平杆24.2 横向水平杆24.3 脚手板34.4 立杆34.5 连墙件44.6 剪刀撑与横向斜撑44.7 地基与基础55 扣件式钢管脚手架搭设安全技术措施56 扣件式钢管脚手架搭设操作规定77 扣件式钢管脚手架拆除工程技术措施88 钢管落地脚手架计算书98.1 参数信息98.2 小横杆的计算118.3 大横杆的计算128.4 扣件抗滑力的计算138.5 脚手架立杆荷载计算148.6 立杆的稳定性计算148.7 最大搭设高度的计算168.8 连墙件的稳定性计算168.9 立杆的地基承载力计算1711 工程概况本工程由惠东县康宏发展有限公司开发建设。拟建场地位于惠东县巽寮镇巽寮村委会粘坑地段，海滨公路的东侧，海滨公路西侧为浅海，交通较为便利。本次开挖场地占地面积约为480亩，主要规划为别墅群及高层建筑。场地距离广汕公路(324国通)仅7公里，距离深汕高速公路白云出入口21公里。场地1050m外为大海，场地与大海间仅隔海滨公路。场地地势较低缓。地貌类型主要为低山及山沟，场地地面高差50米左右，植被发育，主要为松树，果树及绿化景观树等。拟建场地ZK1ZK60地段东、北、南三面环山，西面为山嘴，后经人工堆填成道路、鱼塘，其上部400m为一水库，蓄水面积约为170000m2。本地块为丘陵地区，从东到西约有50米高差。在总体布局上，低层及多层度假式住宅集中在地块中央较平坦的山坡，呈组团式布局，对沿海自然景观带最大限度利用，形成良好景观共享。 高层住宅布置于地块东侧高地位置，其高低错落的天际线与其背后之山体相融配合。2 编制依据1、建设单位提供的图纸2、建筑施工高处作业安全技术规范3、建筑施工扣件钢管脚手架安全技术规范4、建筑施工现场安全检查评分标准5、连墙杆材质符合现形国家标准GB/T700Q235-A级钢规范6、排架和大梁计算采用上海市PKPM安全计算软件计算。7、钢管扣件水平模板的支撑系统技术规程DG/T08-016-20048、建筑施工扣件式钢管脚手架安全技术规范 （JGJ130-2001）中国建筑工业出版社；9、钢结构设计规范 （GB50017-2003） 10、建筑结构荷载规范 （GB50009-2001） 11、混凝土结构设计规范 （GB50010-2002） 12、建筑地基基础设计规范 （GB50007-2002） 13、建筑施工安全检查标准 （JGJ59-99） 3 钢筋脚手架材料要求（1）钢管选用国标直缝电焊钢管（GB/T13793），质量符合国标碳素结构钢（GB/T700）Q235-A级钢要求。钢管上打孔的严禁使用，有严重锈蚀，弯曲，压扁或裂纹钢管不得采用。（2）扣件采用可锻铸性材料制作，其材质符合国家标准钢管脚手架扣件（GB15831）的规定，使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈处理，螺栓拧紧，扭力矩达65N.M时不得发生破坏。扣件主要有三种形式，直角扣件用于连接扣紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长。（3）脚手板采用由毛竹制作的竹制笆板。4 脚手架各构件技术要求4.1 纵向水平杆（1）纵向水平杆设置在立杆内侧，其长度不宜小于3跨；（2）纵向水平杆接长采用对接扣件连接，对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不能大于 0.40m；（3）纵向水平杆采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。4.2 横向水平杆（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，内排脚手架的外伸长度 300mm；（2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距1/2；（3）使用竹笆脚手板时，双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上。4.3 脚手板（1）作业层脚手板应铺满，铺稳，离开墙面120150mm；（2）竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上；（3）作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定。4.4 立杆（1）每根立杆底部设置2米通长的方木垫块，方木为50厚，宽度为150-200，方木垫块下浇C20的混凝土，厚度为150，宽度为2.5米，素土夯实。（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m。靠边坡上方的立杆轴线到边坡的距离不小于500mm；（3）脚手架底层步距不大于2m；（4）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定：a. 立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；b.搭接长度不小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不小于100mm。（5）立杆顶端高出女儿墙上皮1m，高出檐口上皮1.5m；（6）扣件式双管的高度 0mm，钢管长度0mm。4.5 连墙件（1）宜靠近主节点设置，偏离主节点的距离不大于300mm；（2）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；（3）优先采用菱形布置，也可采用方形，矩形布置；（4） 一字型、开口型脚手架两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不大于4m； (5) 采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件；。（6）连墙件的构造要求：连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用斜连接； (7) 连墙件的构造要求：连墙件必须采用可承受拉力和压力的构造，采用拉筋必须配用顶撑；（8）当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆与脚手架可靠连接，与地面的倾角应在45度60度之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除；（9）当连墙采用预埋时，预埋时5X50的偏铁与主体钢筋焊接，扁铁端部占孔，使脚手架立杆用扣件与扁铁连接。4.6 剪刀撑与横向斜撑（1）每道剪刀撑跨越立杆的根数 4，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45度60度之间；（2）外侧立面的两端各设置一道剪刀撑，由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m；（3）剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm；（4）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm；（5）横向斜撑的设置应在同一节间，由底至顶层呈之字型连续布置，斜撑采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜撑在1跨内跨越2个步距时，宜在相交的纵向水平杆处增设一根横向水平杆，将斜撑固定在其伸出端上；斜撑采用通长杆件，接长使用时采用对接扣件连接或搭接；4.7 地基与基础根据本工程脚手架搭设高度和施工现场的土质情况，对脚手架基础按建筑地基基础工程施工质量验收规范（GB50202-2002）的有关规定进行处理。架基采用三七灰土回填，考虑到外架的牢固、稳定、安全、必须对基上土分层夯实，平整，再浇C20砼垫层15cm厚混凝土抹平，宽度为2.5米，脚手架底座面标高应高于自然地平50mm，四周做返水沟作有序排水，防止架基浸水下沉，影响安全，基础验收合格后应准确放样定位。5 扣件式钢管脚手架搭设安全技术措施1、建筑登高作业(架子工)，必须经专业安全技术培训，考试合格，持特种作业操作证上岗作业。架子工的徒工必须办理学习证。在技工带领、指导下，非架子工未经同意不得单独进行作业。2、架子工必须经过体检，凡患有高血压、心脏病、癫痫病、晕高或高度近视以及不适合于登高作业的，不得从事高架设工作。3、正确使用个人安全防护用品，必须着装灵便(紧身紧袖)，在高处(2m以上)作业时，必须佩戴安全带与已搭好的立、横杆挂牢，穿防滑鞋。作业时精神要集中，团结协作、互相呼应、统一指挥，不得翻爬脚手，严禁打闹玩笑、酒后上班。4、班组(队)接受任务后，必须组织全体人员，认真学习领会脚手架专项安全施工组织设计和安全技术措施交底，研讨搭设方法，明确分工，并派1名技术好、有经验的人员负责搭设技术指导和监护。5、风力六级以上(含六级)强风和高温、大雨、大雪、大雾等恶劣天气，应停止高处露天作业。风、雨、雪过后要进行检查，发现倾斜下沉、松扣、崩扣要及时修复，合格后方可使。6、脚手架要结合工程进度搭设，搭设未完的脚手架，在离开岗位时，不得留有未固定|构件和不安全隐患，确定架子稳定。7、在带电设备附近搭、拆脚手架时，宜停电作业。在外电架空线路附近作业时，脚手架外侧边缘与外电架空线路的边线之间的最小安全操作距离不得小于表5.1。 表5.1 建筑工程(含脚手架具)的外侧边缘与外电架空线路的边缘之间的最小安全操作距离外电线路电压1 kV以下llOkV351lOkV154220kV33500kV最小安全操作距离(m)46810158、各种非标准的脚手架，跨度过大、负载超重等特殊架子或其他新型脚手架，按专项安全施工组织设计批准的意见进行作业。9、脚手架搭设到高于在建建筑物顶部时，里排立杆要低于沿口4050mm，外排立杆高出沿口11.5m，搭设两道护身栏，并挂密目安全网。10、脚手架搭设、拆除、维修必须由架子工负责，非架子工不得从事脚手架操作。材料：1、钢管：钢管采用外径48mm或51mm的管材。钢管应平直光滑，无裂缝、分层、硬弯、毛刺、压痕和深的划道。钢管应有产品质量合格证，钢管必须涂有防锈漆并严禁打孔。脚手架钢管的尺寸应按下表采用，每根钢管的最大重量不应大于25kg。截面尺寸最大长度外径d壁厚t横向水平杆其他杆483.5513.0220065002、扣件：采用可锻造铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件(GBl 58311995)的规定。新扣件必须有产品合格证。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑牙的螺栓必须更换。3、脚手板：脚手板可采用竹片脚手片，每块重量不宜大于7.5kg。 不得使用有腐朽、裂缝、斜纹及大横透节的竹片脚手片。两端应设直径为4mm的镀锌钢丝箍两道。4、安全网：宽度不得小于3m，长度不得大于6m，网眼按使用要求设置，最大不得大于lOmm，必须使用维纶、锦纶、尼龙等材料,严禁使用损坏或腐朽的安全网和丙纶网。密目安全网只准做立网使用。 6 扣件式钢管脚手架搭设操作规定1、扣件式钢管脚手架具体搭设的操作规定，其基本要求如下：2、脚手架应由立杆(冲天)、纵向水平杆(大横杆、顺水杆)、横向水平杆(小横杆)、剪刀撑(十字盖)、抛撑(压栏子)纵、横扫地杆和拉接点等组成，脚手架必须有足够的强度、刚度和稳定性，在允许施工荷载作用下，确保不变形、不倾斜、不摇晃。(1)脚手架搭设前应清除障碍物、平整场地、夯实基土、作好排水，根据脚手架专项安全施工组织设计(施工方案)和安全技术措施交底的要求，基础验收合格后，放线定位。(2)垫板宜采用长度不少于2跨，厚度不小于5em的木板，也可采用槽钢，底座应准确在定位位置上。筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉接的柔性连墙件。上海地区要求是二步二跨拉接。(3)脚手底笆必须铺满，并四角扎牢。四角作好防雷接地保护。脚手架的基础除按规定设置外，必须做好排水处理。所有扣件紧固力矩，应达到4555Nm。同一立面的小横杆，应对等交错设置，同时立杆上下对直。7 扣件式钢管脚手架拆除工程技术措施1、拆除现场必须设警戒区域，张挂醒目的警戒标志。警戒区域内严禁非操作人员通行或在脚手架下方继续施工。地面监护人必须履行职责。高层建筑脚手架拆除，应配备良好的通讯装置。2、仔细检查吊运机械包括索具是否安全可靠。吊运机械不准搭设在脚手架上，应另立设置。3、如遇强风、雨、雪等特殊气候，停止进行脚手架的拆除。夜间一般应停止拆除作业，除特殊情况并经领导审批同意后，方可进行拆除。拆除中应具备良好的照明设备，配备监护人员。4、所有高处作业人员，应严格按高处作业规定执行和遵守安全纪律，拆除工艺及方案要求。5、拆除人员进人岗位后，先进行检查，加固松动部位，清除步层内留的材料、物件及垃圾块。所有清理物应安全输送至地面，严禁高处抛掷。6、按搭设的反程序进行拆除，即密目安全网-踢脚板-防护栏杆-搁棚-斜拉杆一连墙杆-大横杆-小横杆-立杆。7、不允许分立面拆除或上、下二步同时拆除(踏步式)。认真做到一步一清，一杆一清。8、所有连墙杆、斜拉杆、隔离措施、登高措施必须随脚手架步层拆除同步进行下降。不准先行拆除。9、所有杆件与扣件，在拆除时应分离，不允许杆件附着扣件输送地面。8 钢管落地脚手架计算书8.1 参数信息1、脚手架参数双排脚手架搭设高度为 30.5 m，立杆采用单立杆；搭设尺寸为：横距Lb为 2.5m，纵距La为1.5m，大小横杆的步距为1.5 m；内排架距离墙长度为0.25m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为 483.5； 横杆与立杆连接方式为双扣件；取扣件抗滑承载力系数为 1.00；连墙件采用两步三跨，竖向间距 3 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件。2、活荷载参数施工均布活荷载标准值:1.000 kN/m2；脚手架用途:装修脚手架；同时施工层数：2 层。3、风荷载参数本工程地处广东惠东，基本风压0.44 kN/m2；风荷载高度变化系数z，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数s 为0.229。4、静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1394；脚手板自重标准值(kN/m2)：0.300；栏杆挡脚板自重标准值(kN/m)：0.150；安全设施与安全网(kN/m2)：0.005；脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m)：0.038；脚手板铺设总层数：13。5、地基参数地基土类型:素填土；地基承载力标准值(kPa)：120.00；立杆基础底面面积(m2)：0.20；地基承载力调整系数：1.00。侧立面图正立面图8.2 小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1、均布荷载值计算小横杆的自重标准值： P1= 0.038 kN/m ；脚手板的荷载标准值：P2= 0.31.5/3=0.15 kN/m ；活荷载标准值： Q=11.5/3=0.5 kN/m；荷载的计算值：q=1.20.038+1.20.15+1.40.5 = 0.926 kN/m。 小横杆计算简图2、强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下: Mqmax = ql2/8最大弯矩 Mqmax =0.9262.52/8 = 0.724 kNm；最大应力计算值 = Mqmax/W =142.421 N/mm2；小横杆的最大弯曲应力 =142.421 N/mm2 小于小横杆的抗弯强度设计值 f=205 N/mm2，满足要求！3、挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.038+0.15+0.5 = 0.688 kN/m ； qmax = 5ql4/384EI最大挠度 = 5.00.68825004/(3742.06105121900)=9.943 mm；小横杆的最大挠度 9.943 mm 小于小横杆的最大容许挠度 2500 / 150=16.667 与10mm，满足要求！8.3 大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。1、荷载值计算小横杆的自重标准值：P1= 0.0382.5=0.096 kN；脚手板的荷载标准值： P2= 0.32.51.5/3=0.375 kN；活荷载标准值：Q= 12.51.5/3=1.25 kN；荷载的设计值： P=(1.20.096+1.20.375+1.41.25)/2=1.158 kN。 大横杆计算简图2、强度验算最大弯矩考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的弯矩和。 Mmax = 0.08ql2均布荷载最大弯矩计算：M1max=0.080.0381.51.5=0.007 kNm； 集中荷载最大弯矩计算公式如下: Mpmax = 0.267Pl集中荷载最大弯矩计算：M2max=0.2671.1581.5= 0.464 kNm；M = M1max + M2max = 0.007+0.464=0.471 kNm最大应力计算值 = 0.471106/5080=92.624 N/mm2；大横杆的最大弯曲应力计算值 = 92.624 N/mm2 小于大横杆的抗弯强度设计值 f=205 N/mm2，满足要求！3、挠度验算最大挠度考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的挠度，单位：mm；均布荷载最大挠度计算公式如下: max = 0.677ql4/100EI大横杆自重均布荷载引起的最大挠度： max= 0.6770.03815004 /(1002.06105121900) = 0.052 mm；集中荷载最大挠度计算公式如下： pmax = 1.883Pl3/100EI集中荷载标准值最不利分配引起的最大挠度：小横杆传递荷载 P=（0.096+0.375+1.25）/2=0.86kN = 1.8830.8615003/ ( 100 2.06105121900) = 2.178 mm；最大挠度和：= max + pmax = 0.052+2.178=2.23 mm；大横杆的最大挠度 2.23 mm 小于大横杆的最大容许挠度 1500 / 150=10与10 mm，满足要求！8.4 扣件抗滑力的计算按照建筑施工扣件式钢管脚手架安全技术规范培训讲座刘群主编，P96页，双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数1.00，该工程实际的旋转双扣件承载力取值为16.00kN 。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(建筑施工扣件式钢管脚手架安全技术规范5.2.5): R Rc 其中 Rc - 扣件抗滑承载力设计值,取16.00 kN；R - 纵向或横向水平杆传给立杆的竖向作用力设计值；小横杆的自重标准值： P1 = 0.0382.52/2=0.096 kN；大横杆的自重标准值： P2 = 0.0381.5=0.058 kN；脚手板的自重标准值： P3 = 0.32.51.5/2=0.562 kN；活荷载标准值： Q = 12.51.5 /2 = 1.875 kN；荷载的设计值： R=1.2(0.096+0.058+0.562)+1.41.875=3.484 kN；R 16.00 kN,所以双扣件抗滑承载力的设计计算满足要求! 8.5 脚手架立杆荷载计算作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值，为0.1394kN/m NG1 = 0.1394+(2.502/2)0.038/1.5030.50 = 6.204kN；(2)脚手板的自重标准值；采用竹笆片脚手板，标准值为0.3kN/m2 NG2= 0.3131.5(2.5+0.2)/2 = 8.044 kN；(3)栏杆与挡脚手板自重标准值；采用竹笆片脚手板挡板，标准值为0.15kN/m NG3 = 0.15131.5/2 = 1.462 kN；(4)吊挂的安全设施荷载，包括安全网:0.005 kN/m2 NG4 = 0.0051.530.5 = 0.229 kN；经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 15.939 kN；活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值 NQ = 12.51.52/2 = 3.75 kN；考虑风荷载时,立杆的轴向压力设计值为 N = 1.2 NG+0.851.4NQ = 1.215.939+ 0.851.43.75= 23.589 kN；不考虑风荷载时,立杆的轴向压力设计值为 N=1.2NG+1.4NQ=1.215.939+1.43.75=24.376kN。8.6 立杆的稳定性计算风荷载标准值按照以下公式计算 Wk=0.7zs0其中 0 - 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)的规定采用：0 = 0.44 kN/m2； z - 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的规定采用：z= 0.74； s - 风荷载体型系数：取值为0.229；经计算得到，风荷载标准值为： Wk = 0.7 0.440.740.229 = 0.052 kN/m2；风荷载设计值产生的立杆段弯矩 MW 为： Mw = 0.85 1.4WkLah2/10 = 0.85 1.40.0521.51.52/10 = 0.021 kNm；考虑风荷载时,立杆的稳定性计算公式 = N/(A) + MW/W f立杆的轴心压力设计值 ：N = 23.589 kN；不考虑风荷载时,立杆的稳定性计算公式 = N/(A) f立杆的轴心压力设计值 ：N = N= 24.376kN；计算立杆的截面回转半径 ：i = 1.58 cm；计算长度附加系数参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)表5.3.3得 ： k = 1.155 ；计算长度系数参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)表5.3.3得 ： = 1.6 ；计算长度 ,由公式 l0 = kuh 确定：l0 = 2.772 m；长细比: L0/i = 175 ；轴心受压立杆的稳定系数,由长细比 lo/i 的结果查表得到 ：= 0.232立杆净截面面积 ： A = 4.89 cm2；立杆净截面模量(抵抗矩) ：W = 5.08 cm3；钢管立杆抗压强度设计值 ：f =205 N/mm2；考虑风荷载时 = 23588.94/(0.232519)+20962.287/7180 = 204.97 N/mm2；立杆稳定性计算 = 204.97N/mm2 大于 立杆的抗压强度设计值 f = 205 N/mm2，满足要求！不考虑风荷载时 = 24376.44/(0.232519)=202.449 N/mm2；立杆稳定性计算 = 204.869 N/mm2 大于 立杆的抗压强度设计值 f = 205 N/mm2，满足要求！8.7 最大搭设高度的计算按建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)5.3.6条考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：Hs = Af - (1.2NG2k + 0.851.4(NQk + MwkA/W)/1.2Gk构配件自重标准值产生的轴向力 NG2K(kN)计算公式为：NG2K = NG2+NG3+NG4 = 9.735 kN；活荷载标准值 ：NQ = 3.75 kN；每米立杆承受的结构自重标准值 ：Gk = 0.139 kN/m；计算立杆段由风荷载标准值产生的弯矩： Mwk=Mw / (1.40.85) = 0.021 /(1.4 0.85) = 0.018 kNm；Hs =( 0.2324.8910-4205103-(1.29.735+0.851.4(3.75+0.2324.891000.018/5.08)/(1.20.139)=39.719 m；按建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)5.3.6条脚手架搭设高度 Hs等于或大于26米，按照下式调整且不超过50米：H = Hs /(1+0.001Hs)H = 39.719 /(1+0.00139.719)=38.202 m；H= 38.202 和 50 比较取较小值。经计算得到，脚手架搭设高度限值 H =38.202 m。脚手架单立杆搭设高度为30.5m，小于H，满足要求！8.8 连墙件的稳定性计算连墙件的轴向力设计值应按照下式计算：Nl = Nlw + N0连墙件风荷载标准值按脚手架顶部高度计算z0.92，s0.229，00.44，Wk = 0.7zs0=0.7 0.920.2290.44 = 0.065 kN/m2；每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw = 13.5 m2；按建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)5.4.1条连墙件约束脚手架平面外变形所产生的轴向力(kN), N0= 5.000 kN；风荷载产生的连墙件轴向力设计值(kN)，按照下式计算：Nlw = 1.4WkAw = 1.226 kN；连墙件的轴向力设计值 Nl = Nlw + N0= 6.226 kN；连墙件承载力设计值按下式计算：Nf = Af其中 - 轴心受压立杆的稳定系数；由长细比 l/i = 250/15.8的结果查表得到 =0.958，l为内排架距离墙的长度； A = 4.89 cm2；f=205 N/mm2；连墙件轴向承载力设计值为 Nf = 0.9584.8910-4205103 = 96.035 kN；Nl = 6.226 Nf = 96.035,连墙件的设计计算满足要求！连墙件采用双扣件与墙体连接。由以上计算得到 Nl = 6.226小于双扣件的抗滑力 16 kN，满足要求！8.9 立杆的地基承载力计算立杆基础底面的平均压力应满足下式的要求 p fg 地基承载力设计值:fg = fgkkc = 120 kPa； 其中，地基承载力标准值：fgk= 120 kPa ；脚手架地基承载力调整系数：kc = 1 ； 立杆基础底面的平均压力：p = N/A =117.945 kPa ；其中，上部结构传至基础顶面的轴向力设计值 ：N = 23.589 kN；基础底面面积 ：A = 0.2 m2 。p=117.945kPa fg=120 kPa 。地基承载力满足要求。17 深圳市冠磊基础工程有限公司
