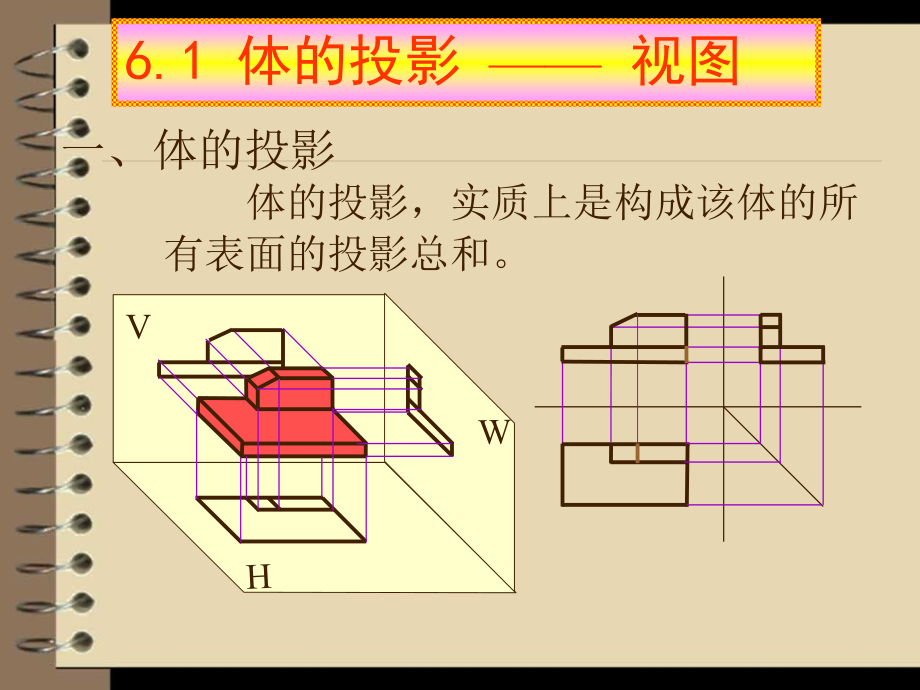

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,基本体的三视图,V,W,H,6.1,体的投影,视图,一、体的投影,体的投影，实质上是构成该体的所有表面的投影总和。,二、三面投影与三视图,1.,视图的概念,主视图,体的正面投影,俯视图,体的水平投影,左视图,体的侧面投影,2.,三视图之间的度量对应关系,三等关系,主视俯视长相等且对正,主视左视高相等且平齐,俯视左视宽相等且对应,长,高,宽,宽,长对正,宽相等,高平齐,视图就是将物体向投影面投射所得的图形。,3.,三视图之间的方位对应关系,主视图反映：上、下 、左、右,俯视图反映：前、后 、左、右,左视图反映：上、下 、前、后,上,下,左,右,后,前,上,下,前,后,左,右,6.2,基本体的形成及其三视图,常见的基本几何体,平面基本体,曲面基本体,点的可见性规定：,若点所在的平面的投影可见，点的投影也可见；若平面的投影积聚成直线，点的投影也可见。,由于棱柱的表面都是平面，所以在棱柱的表面上取点与在平面上取点的方法相同。,一、平面基本体,1.,棱柱,棱柱的三视图,棱柱面上取点,a,a,a,(,b,),b,棱柱的组成,b,由,两个底面和几个侧棱面,组成。侧棱面与侧棱面的交线叫侧棱线，,侧棱线相互平行,。,在图示位置时，六棱柱的两底面为水平面，在俯视图中反映实形。前后两侧棱面是正平面，其余四个侧棱面是铅垂面，它们的水平投影都积聚成直线，与六边形的边重合。,(),s,s,2.,棱锥,棱锥的三视图,在棱锥面上取点,k,k,k,b,a,c,a,b,c,a,(,c,),b,s,n,n,棱锥的组成,n,由,一个底面和几个侧棱面,组成。,侧棱线交于有限远的一点,锥顶,。,同样采用平面上取点法。,棱锥处于图示位置时，其底面,ABC,是水平面，在俯视图上反映实形。侧棱面,SAC,为侧垂面，另两个侧棱面为一般位置平面。,圆柱面的俯视图,积聚,成一个圆，在另两个视图上分别以两个方向的轮廓素线的投影表示。,二、回转体,1.,圆柱体,圆柱体的三视图,轮廓线素线的投影与曲面的,可见性的判断,圆柱面上取点,a,a,a,圆柱面上与轴线平行的任一直线称为圆柱面的,素线,。,圆柱体的组成,由,圆柱面和两底面,组成。,圆柱面是由直线,AA,1,绕与它平行的轴线,OO,1,旋转而成。,A,1,A,O,O,1,直线,AA,1,称为母线。,利用投影的积聚性,利用,45,线作图,在图示位置，俯视图为一圆。另两个视图为等高三角形，三角形的底边为圆锥底面的投影，两腰分别为圆锥面不同方向的两条轮廓素线的投影。,圆锥面是由直线,SA,绕与它相交的轴线,OO,1,旋转而成。,S,称为,锥顶,，,直线,SA,称为母线,。圆锥面上过锥顶的任一直线称为圆锥面的,素线,。,O,1,O,圆锥体的组成,s,s,2.,圆锥体,圆锥体的三视图,轮廓线素线的投影与,曲面的可见性的判断,圆锥面上取点,k,辅助素线法,辅助纬圆法,(,n,),s,n,k,(,n,),k,由,圆锥面和底面,组成。,S,A,如何在圆锥面上作直线？,过锥顶作一条素线。,圆的半径？,三个视图分别为三,个和圆球的直径相等的,圆，它们分别是圆球三,个方向轮廓线的投影。,3.,圆球,圆母线以它的直径为轴旋转而成。,圆球的三视图,轮廓线的投影与曲,面可见性的判断,圆球面上取点,k,辅助纬圆法,k,k,圆球的形成,圆的半径？,3.,圆环,（,1,）圆环的形成,（,2,）圆环的三视图,小结,重点掌握：,基本体的三视图画法及面上找点的方法。,平面体表面找点，利用平面上找点的方法。,圆柱体表面找点，利用投影的积聚性。,圆锥体表面找点，用辅助素线法和辅助纬圆法。,球体表面找点，用辅助纬圆法。,5.,圆环表面找点，用辅助纬圆法。,
