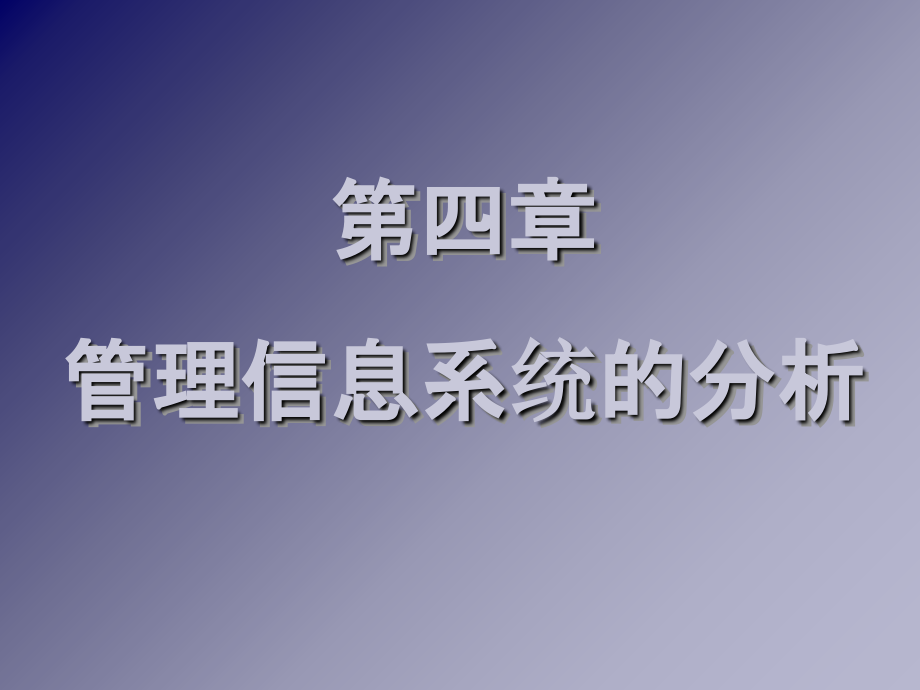

管理信息系统的分析PPT课件.ppt

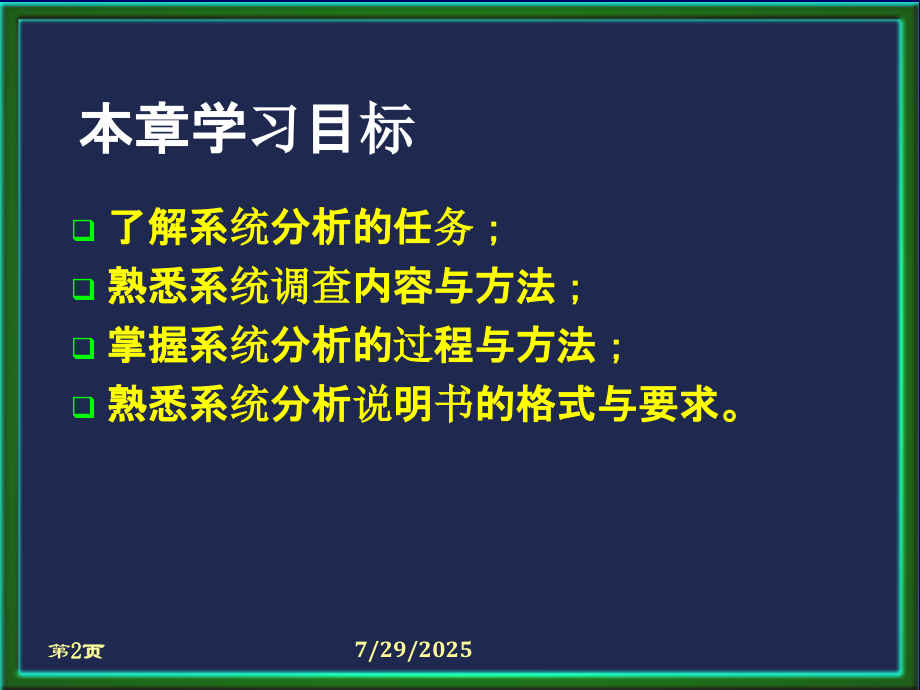

第,*,页,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第四章,管理信息系统的分析,了解系统分析的任务；,熟悉系统调查内容与方法；,掌握系统分析的过程与方法；,熟悉系统分析说明书的格式与要求。,本章学习目标,第四章 管理信息系统的分析,4.1 系统调查与分析概述,4.2 管理业务调查分析,4.3 数据流程调查分析,4.4 新系统逻辑模型的确定,4.1.1系统分析的任务,1.,系统分析的任务,系统分析是在总体规划的指导下，对待开发系统进行深入仔细地调查研究，确定新系统逻辑方案的过程,。,系统分析阶段的任务是定义或制定将来新的系统应该“做什么”。,4.1 系统调查与分析,概述,具体地说，在系统分析阶段要求系统分析人员详细了解每一个业务过程和业务活动的工作流程及信息处理流程，理解用户对系统的需求，然后运用各类系统开发方法和技术确定出新系统应具有的逻辑功能，再用适当的方法表达出来，形成新系统的逻辑方案。,4.1.1 系统分析的任务,确定系统的综合需求,分析系统的数据需求,导出系统的逻辑模型,修改系统开发计划,4.1.1 系统分析的任务,2.系统分析的困难,问题空间的理解,4.1.1 系统分析的任务,人与人之间的沟通,环境的不断变化,1.系统调查的内容,组织机构的管理功能；,组织目标和发展战略；,工艺流程和产品构成；,管理方式和具体业务的管理方法；,业务流程和工作形式；,数据和数据流程；,决策过程和决策方式；,现存问题和改进意见等。,4.1.2 系统调查的内容与方法,2.系统调查的原则,自顶向下全面展开,先熟悉业务再分析其改进的可能性,采用工程化的工作方式,全面调查与重点调查相结合,主动与用户沟通、保持积极友好的人际关系,4.1.2 系统调查的内容与方法,3.系统调查的方法,研究资料方法,根据对资料的分析研究，收集所需信息,资料包括：企业组织结构图、公司战略计划、各部门的正式目标、政策手册、操作过程、工作指令、各种表格、报告、会议记录,优点：获取大量历史、静态信息、有助于分析问题、数据精确,缺点：需要整理归纳、深层次存在的问题不易发现,4.1.2 系统调查的内容与方法,问卷调查法,通过调查问卷的方式进行调查的一种收集需求的技术,调查问卷分为两种类型：自由格式和固定格式,自由格式的调查问卷为回答者提供了非常灵活的回答问题的方式。例如，“每天收到哪些报表和数据，如何使用或处理这些数据和报表？”；“这些数据是否适用？数据是否及时、准确？格式是否合理？”等,固定格式的调查问卷则需要事先设定选项或几种答案供用户选择,4.1.2 系统调查的内容与方法,问卷调查法,步骤：确定必须收集的步骤,;,确定采用的调查问卷的格式,;,设计调查问题,;,复制和分发调查问卷,注意：试题易答、避免歧义或遗漏,优点：大量发放、快速、低成本，保护隐私，便于归纳整理,缺点：问卷不够灵活、信息质量难于保证、问卷设计是关键,4.1.2 系统调查的内容与方法,用户访谈,用户访谈就是面对面地与用户交谈,步骤：,选择访谈对象,;,准备访谈资料，包括访谈内容和进度安排等；,进行访谈，并注意做好访谈记录；,整理访谈记录,4.1.2 系统调查的内容与方法,用户访谈优点和缺点：,访谈为分析人员提供了与访谈对象自由沟通的机会；,通过访谈可以挖掘更深层次的用户需求；,访谈允许开发人员使用一些个性化的问题；,成功的访谈在很大程度上取决于分析人员的经验与技巧；,访谈占用的时间较多，访谈后的资料整理，也需要花费较多的时间,4.1.2 系统调查的内容与方法,实地观察法,直接、面对面、带有一定的实验性,优点：获取第一手数据、有助于弄清复杂流程、获取多方面数据，可以证实上述方法收集的资料正确与否，更正不正确的概念，澄清模糊的概念,缺点：数据真实性需要确定、必须懂得业务、比较花费时间,4.1.2 系统调查的内容与方法,4.2.1,组织结构调查,组织结构指的是一个组织及其组成部分之间的隶属关系或管理与被管理的关系。,1.2系统,4.2 管理业务调查分析,组织结构调查就是对组织结构与功能进行分析，弄清组织内部的部门划分，以及各部门之间的领导与被领导关系、信息传递关系、物资流动关系和资金流动关系，并了解各部门的工作内容与职责。,1.2系统,4.2.1 组织结构调查,为了实现系统的目标，系统必须具有各种功能,管理功能要以组织结构为背景识别和分析。,以组织结构图为背景分析清楚各个部门的功能后，分层次将其归纳与整理，形成各个层次的功能结构图；然后自上而下逐层归纳与整理，形成以系统目标为核心的整个系统的功能层次图。,4.2.2 管理功能调查,4.2.2 管理功能调查,可以帮助我们了解某项业务的具体处理过程，发现和处理系统调查工作中的错误和疏漏，修改和删除原系统的不合理部分，在新系统基础上优化业务处理流程。,4.2.3 业务流程调查,1.业务流程图的基本符号,4.2.3 业务流程调查,数据存储,外部实体,业务处理,单据/表格,物流/信息流,2.业务流程图的绘制举例,工资核算的业务流程是：每月各个科室将当月的考勤表汇总统计，根据当月的出勤情况、病事假、加班时间和日工资来计算加班工资。其中日工资数据是人事处根据职工的档案工资计算得出的。另外，财务部要根据当月本单位的实际利润情况确定奖金发放额度，然后按照每个职工的奖金基数进行分配。职工的工资构成除了基本工资外，还包括各种福利费、加班费、奖金和扣除病事假等。在每个职工工资计算完毕后产生工资表，统一汇总计算后产生当月的工资月报上报给主管领导，并将工资月报保留存储，以便今后使用。,4.2.3 业务流程调查,4.2.3 业务流程调查,3.业务流程图的作用,业务流程图是系统分析人员作进一步系统分析的依据,业务流程图是系统分析人员、管理人员相互交流思想的工具,系统分析员可以直接在业务流程图上画出计算机要处理的部分,利用业务流程图可以分析业务流程是否合理,4.2.3 业务流程调查,管理信息系统,4.3.1 数据流程图,是一种用来表示信息流程和信息变换过程的图解工具，它把系统看成是由数据流联系的各种功能的组合，是管理信息系统逻辑模型的主要形式。,数据流程图具有抽象性与概括性。,4.3 数据流程调查分析,管理信息系统,1.数据流程图的基本符号,4.3.1 数据流程图,外部实体,数据流,数据加工,数据存储,管理信息系统,外部实体,外部实体是指系统之外又与系统有联系的人或组织，它表达该系统数据的外部来源和去处。在绘制某一子系统的数据流程图时，凡属于本子系统之外的人或组织，均被列为外部实体，而外部实体与外部实体之间的关系则不予考虑。,4.3.1 数据流程图,管理信息系统,数据流,数据流表示流动着的数据，它可以是一项数据，也可以是一组数据。数据流的方向可以从加工流向加工，从加工流向数据存储，从数据存储流向加工，从源点流向加工或从加工流向终点。通常在数据流符号的上方标明数据流的名称。,4.3.1 数据流程图,管理信息系统,处理加工,处理加工是对数据执行某种操作或变换，是把输入数据变成输出数据流的逻辑处理过程。在数据流程图中用带圆角的长方形表示处理。长方形分为两部分，上半部分用来标识一个功能，一般用字符串表示，如,P1,、,P1.1,等。下半部分有一个名称，用来描述处理功能。,4.3.1 数据流程图,管理信息系统,数据存储,数据存储指通过数据文件、帐本等存储数据，用一个右边不封口的长方条形表示。图形右部填写存储的数据和数据集的名字，左边填写该数据存储的标志。,4.3.1 数据流程图,2.数据流程图的绘制方法,绘制顶层数据流程图:把整个系统看作一个大的加工，然后根据系统从外界的哪些源接受哪些数据流，以及系统的哪些数据流送到外界的哪些外部实体，就可以画出系统顶层数据流程图。,4.3.1 数据流程图,分解顶图绘制中层数据流程图,将顶图中的加工分解成若干个加工，并用数据流将这些加工连接起来，使得顶层图中的输入数据流经一连串的加工处理后变换成顶层的输出数据流。,4.3.1 数据流程图,细分中图绘制更底层的数据流程图,在中图的基础上可进一步将功能分解，得到更详细、更低层的数据流程图。,4.3.1 数据流程图,3.绘制数据流程图的注意事项,划分层次的原则,流程图的易理解性,检查数据流程图的正确性,4.3.1 数据流程图,1.数据调查的内容,输入信息,输出信息,信息处理过程,存储方式,代码信息,信息需求,4.3.2 数据的收集与分析,2.数据分析的内容,围绕系统目标进行分析,弄清信息源周围的环境,围绕现存的业务流程进行分析,4.3.2 数据的收集与分析,3.数据特征分析,数据的类型以及长度,合理的取值范围,数据所属业务,数据业务量,数据重要程度和保密程度,4.3.2 数据的收集与分析,1.数据字典的定义与用途,数据字典是关于数据信息的集合，是数据流程图中所有元素严格定义的场所（每个元素对应数据字典中的一个条目）。数据字典把数据的最小单位看成是数据元素（基本数据项），若干个数据元素可以组成一个数据结构（组合数据项）。数据字典通过数据元素和数据结构来描写数据流、数据存储的属性。,4.3.3 数据字典,4.3.3 数据字典,数据结构与数据元素的关系,2.数据字典的定义方法,可以使用三种类型的任意组合定义数据,字典中的任何条目。,顺序：即以确定的次序连接两个或多个成份,选择：即从两个或多个成份中选取一个,重复：把特定的成份重复零次或多次,4.3.3 数据字典,4.3.3 数据字典,如:课程表=星期几+第几节+教室+课程名,购物订单=订单编号+顾客姓名+送货地址+家庭电话/移动电话/办公室电话+商品名称+商品数量+单价+（折扣）+订购日期,数据元素,数据元素是最小的数据组成单位，也是不可再分的数据单位。分析数据特性应从静态和动态两方面进行。在数据字典中仅定义数据的静态特性，具体包括：,数据元素的名称、编号、别名和简述；,数据元素的类型、长度；,数据元素的取值范围。,4.3.3 数据字典,数据结构,数据结构描述数据元素之间的关系。一个数据结构可以由若干个数据元素组成，也可以由若干个数据结构组成。数据结构的描述内容包括：数据结构的名称、编号、结构组成、简述、有关数据流和数据存储等。,4.3.3 数据字典,数据流,数据流由一组或一组固定的数据元素组成。定义数据流时，不仅要说明数据流的名称、编号、组成、简述，还应指明它的来源、去向和有关数据流量。,4.3.3 数据字典,加工处理,数据字典仅对数据流程图中最底层的加工处理进行定义和说明。具体内容包括：名称、编号、简述、有关的输入、输出和处理。,数据存储,在数据字典中只描述数据的逻辑存储结构，而不涉及它的物理组织。描述内容包括：名称、编号、简述、结构、有关的数据流和相关的处理等。,4.3.3 数据字典,3.数据字典的特点,通过名字能方便地查阅数据定义,没有冗余,尽量不重复在规格说明的其他组成部分中已出现的信息,容易修改和更新,能单独处理描述每个数据元素的信息,定义的书写方法简便而严格,4.3.3 数据字典,1.结构语言,简单的祈使语句,指明要做的事情，它至少要包括一个动词，明确地指出执行的功能，至少要包括一个名词作为宾语，表示动作的对象。,例如，“计算平均成绩”、“获得职工姓名”等。,4.3.4 描述处理功能的工具,1.结构语言,判断语句,在处理功能中常常需要对根据某一条件的不同结论执行不同的处理动作进行描述，为此，可以用判断句来实现。,4.3.4 数据处理的描述工具,1.结构语言,循环语句,循环语句是指在某种条件下，连续执行相同的动作，直到这个条件不成立为止。它也可以用来明确地指出对每一件相同的事务都执行同一个动作。,4.3.4 数据处理的描述工具,使用结构语言应注意的问题,描述处理功能之前必须首先指出该功能的输入和输出数据,描述功能中避免使用界限不明确的词汇、含义模糊的形容词或逻辑次序不清晰的现象存在,所有的语句必须具有较高的可读性，使人容易理解，清晰准确，不要使用修饰或漫谈的形式,书写时格式要正确，而且有统一的标准,4.3.4 数据处理的描述工具,2.判断表,判定表用来描述一些不易用语言表达清楚或需要很大篇幅才能用语言表达清楚的加工逻辑,4.3.4 数据处理的描述工具,2.判断表,判定表的组成,4.3.4 数据处理的描述工具,2.判断表,判定表的构造方法,列出所有基本条件，填写到判定表的左上,列出所有的基本操作，填写到判定表的左下,计算所有可能的、有意义的条件组合，确定规则个数，填写到判定表的右上,将每一组合指定的操作，添入判定表右下相应的位置,4.3.4 数据处理的描述工具,1.5.4MIS的结构,判定表的构造方法,简化规则，合并及删除等价的操作,行动是相同的,只有一个条件取值不同其他均相同,对不同的这个取值应包含该条件的所有取值,重新排列化简后的结果,4.3.4 数据处理的描述工具,1.5.4MIS的结构,3.判定树,判定树是用一种树图形方式来表示多个条件、多个取值所应采取的动作,4.3.4 数据处理的描述工具,根,条件,条件,条件,条件,行动,行动,行动,行动,条件,条件,条件,条件,1.5.4MIS的结构,4.3.4 数据处理的描述工具,订货方案,订货时间30,订货时间100,需求量库存量,立即发货,先按库存发，进后再补发,条件,状态,动作,订货时间30且100,需求量库存量,需求量库存量,先付款，再发货,不发货,需求量库存量,通知先付款,4.4.1,调查分析,1.,系统目标分析,根据详细调查对可行性分析报告中提出的系统目标作再次考察，对项目的可行性和必要性进行重新考虑，并根据对系统建设的环境和条件的调查修正系统目标，使系统目标适应组织的管理需求和战略目标。,新系统逻辑模型,4.4 新系统逻辑模型的确定,2.,业务流程分析,业务流程分析可以帮助我们了解该业务的具体处理过程，发现和处理系统调查工作中的错误或疏漏，修改和删除原系统中不合理的部分，在新系统基础上优化业务处理流程。,4.4.1 调查分析,业务流程分析的内容,原有流程的分析,业务流程优化,确定新的业务流程,新系统的人机界面,4.4.1 调查分析,3.数据,流程分析,原有数据流程的分析,数据流程的优化,确定新的数据流程,新系统的人机界面,4.4.1 调查分析,4.功能分析和划分子系统,5.数据属性分析,数据的静态特性分析只分析数据的类型、数据的长度、取值范围和发生业务的业务量确定新的数据流程,数据的动态特性分析是分析数据属性的动态特性,4.4.1 调查分析,1.绘制新系统的数据流程图,2.确定新系统的数据处理方式,成批处理方式、联机实时处理方式,3.确定新系统的管理模型,生产计划管理模型、库存管理模型、财会管理模型、成本管理模型、决策模型、统计分析与预测模型、综合计划模型,4.4.2 建立模型,1.系统概述,要求对系统的情况做一高度概括的描述，应该简要说明系统的目标、系统与外部实体之间的物质以及信息的交换关系、系统结构、系统的工作过程和性质、基本经济指标、业务功能等。,新系统逻辑模型,4.4.3 编写系统分析说明书,2.新系统目标,系统的总目标是什么？系统的目标树、系统拟采用什么样的开发策略和开发方法，人力、资金以及计划进度的安排，系统实现后各部分应达到什么样的功能，某些指标预期达到什么样的程度，新系统中新增的功能等。要注意各项指标应条理清楚，而且应尽量给出数量指标。,新系统逻辑模型,4.4.3 编写系统分析说明书,3.原系统的运行状况,以业务流程图、数据流程图和数据字典等为工具，详细描述原系统的信息处理和信息流动情况，对各主要环节的业务处理量、总的数据存储量、处理速度要求、主要查询和处理方式、现有的各种技术手段等，都应做一个扼要的说明。对建议修改的子系统、业务处理过程、某一数据存储等应加以详细的说明。,新系统逻辑模型,4.4.3 编写系统分析说明书,1.5.4MIS的结构,4.新系统的逻辑方案,新系统的逻辑方案主要反映分析的结果和对今后建造新系统的设想，包括以下内容：,新系统拟定的业务流程及业务处理方式,新系统拟定的分析优化后的数据流程，以及计算机系统将完成的工作部分,新系统在各个业务处理环节拟采用的管理方法、算法和模型与新系统相配套的管理制度和运行体制的建立,系统开发资源与时间进度估计,4.4.3 编写系统分析说明书,谢谢观看！,
