连锁店监控系统白皮书
杭州海康威视数字技术股份有限公司
济南分公司
2011-03-18

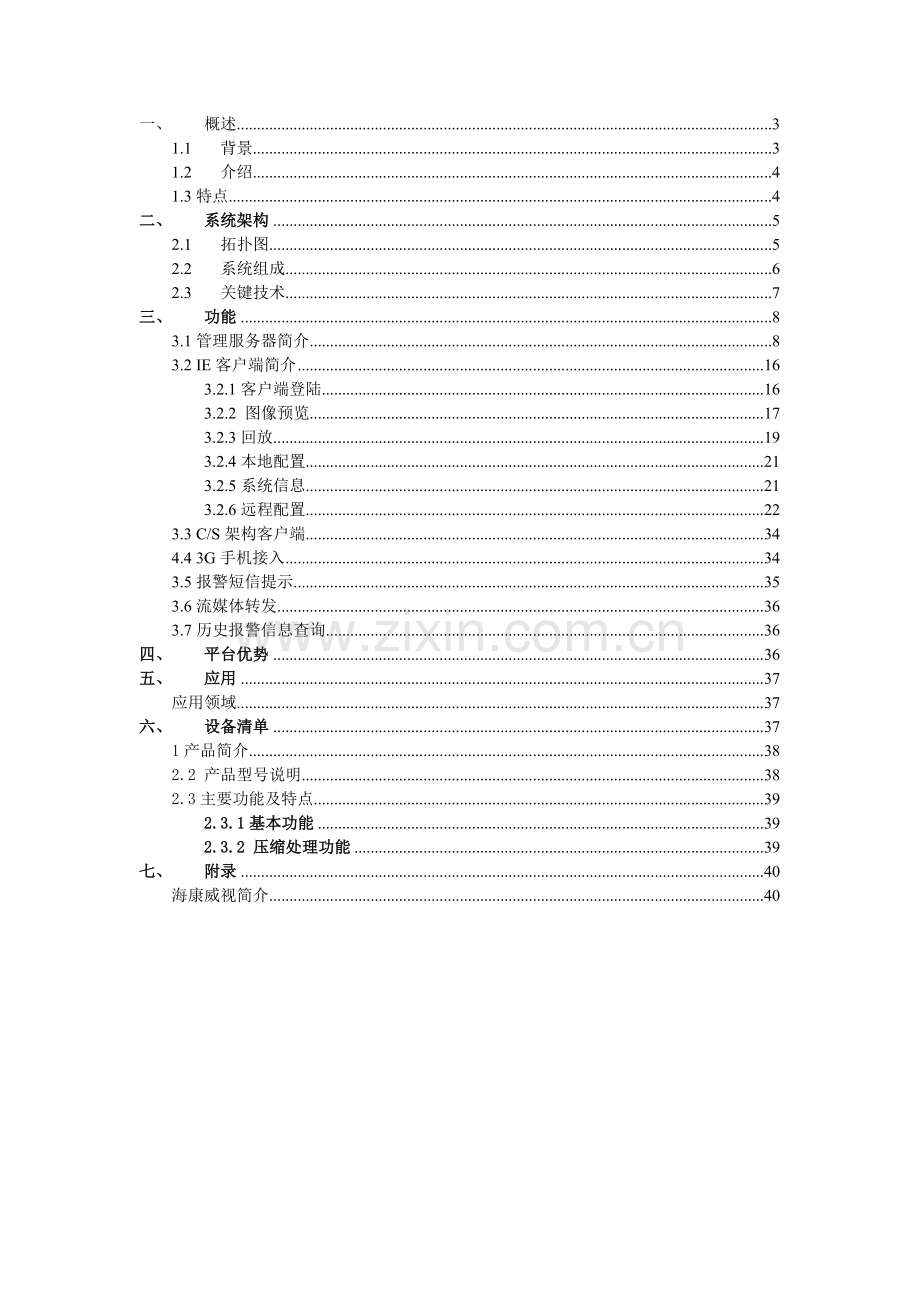

一、 概述 3
1.1 背景 3
1.2 介绍 4
1.3特点 4
二、 系统架构 5
2.1 拓扑图 5
2.2 系统组成 6
2.3 关键技术 7
三、 功能 8
3.1管理服务器简介 8
3.2 IE客户端简介 16
3.2.1客户端登陆 16
3.2.2 图像预览 17
3.2.3回放 19
3.2.4本地配置 21
3.2.5系统信息 21
3.2.6远程配置 22
3.3 C/S架构客户端 34
4.4 3G手机接入 34
3.5报警短信提示 35
3.6流媒体转发 36
3.7历史报警信息查询 36
四、 平台优势 36
五、 应用 37
应用领域 37
六、 设备清单 37
1产品简介 38
2.2 产品型号说明 38
2.3主要功能及特点 39
2.3.1基本功能 39
2.3.2 压缩处理功能 39
七、 附录 40
海康威视简介 40
一、 概述
1.1 背景
随着信息技术的发展,人们居住环境的改善,经济发展带来的需求,人们对自身,家庭的安全防范意识大大增强了,家庭的防盗,监控等需求日益增强,再加上网络的普及,从软硬件环境都为家庭监控降低了门槛;随着网络摄像机以及视频服务器技术的完善,3G网络环境的改善,视频监控门槛将降低,中小企业、家庭用户、私人店铺、连锁企业、厂矿、社区等逐渐跨入监控消费领域。
这类监控的特点是:1. 监控点数量和客户端数量都比较庞大;
2. 监控点数量和客户端数量相当;
3. 每个客户端监管的监控点较少;
4. 用户需求简单:前端设备通过ADSL拨号或3G拨号直接联入Internet或者通过路由器后联入Internet,用户在任何能够联入Internet的地点都能通过浏览器访问前端设备,进行视频浏览和历史视频调阅。
传统的行业监控多是基于专网的方案,不适用于这种用户及监控点广泛分布的场合;而目前已有的基于IP宽带网络的全球眼平台又是针对大型用户,单个用户可管理非常多的监控点,就使用模式而言,并不适合店铺、家庭等监控应用。
此外,专网方案及目前全球眼平台的视频流大多数都经过流媒体服务器分发,对它的压力很大,增加了运营成本;为尽大可能的利用公网资源,减轻服务器的压力以及节约运营成本,是当前网络软件追求的目标。因此,各种各样的网络应用随之产生,万变不离其宗,这些应用模式基本上都围绕着 P2P 思想进行运转,以达到期望的目标。
从终端用户来看,专网监控对用户的专业水平要求较高,需要了解监控方面的知识以及网络知识,而个人用户基本不具备这类知识。这就对设备提出了即插即用的要求,不需要对设备进行配置、不需要对路由器进行端口映射等操作,设备上电接入Internet后即可从任何地点被访问。
简单地说,网络视频监控平台提供了一个让设备、用户随时随地接入平台,用户只要在能上网的地方就能访问自己的设备,同时采用P2P方式来减少服务器压力。
1.2 介绍
网络视频监控系统是海康威视秉承持续创新的理念,凭借强大的研发能力,为运营商推出的适合公网环境视频监控应用的公网监控平台,该平台面对的是市县一级的终端用户,一方面为大量终端用户提供基本的监控服务,另一方面提供类似传统专网监控中的集中监控管理功能。
该系统具有较为完善的功能特点,支持多画面监控、轮巡、分组等多种监控模式,保证监控的有效性;支持本地及集中录像存储;以及支持录像回放、抓图、下载等。
1.3特点
l 提供运营商级的监控平台,向公安、个人、家庭、商铺以及小型企业提供监控业务;
l 平台提供前端设备接入授权、业务管理等功能;
l 对用户提供视频浏览、历史视频点播功能;
l 设备实现即插即用,不需要作任何配置;
l 操作简单、易用,降低了对使用者监控知识的要求;
l 用户通过浏览器登陆平台即可访问授权监控点;
l 用户可通过手机客户端远程接入,随时随地访问授权监控点;
二、 系统架构
2.1 拓扑图
网络视频监控系统由前端设备、系统平台、传输网络、客户端四部分组成,其组织结构如图1所示:
图1
Ø 前端设备:主要由模拟摄像机、模拟球机、网络硬盘录像机等设备组成。
Ø 系统平台:由WEB SERVER(网页服务器)、DB SERVER(数据库服务器)、ACCESS SERVER(接入服务器)、STREAM SERVER(流媒体服务器)、手机网关等构成海康威视网络视频监控平台。
Ø 传输网络:利用中国联通、中国电信等网络为广大终端用户提供的宽带网络接入。
Ø 客户端:为终端用户提供网页客户端、手机客户端、普通客户端;管理员可通过网页客户端的管理界面对设备进行配置和授权。
下面2.2小节中各部分组成做详细描述:
2.2 系统组成
l 前端设备:包括硬盘录像机设备,通过网络拨号连入公网,每个设备具有公网动态IP;
监控平台
l ACCESS SERVER: 接入服务器;前端设备和用户注册到该服务器上,用户与设备的交互通过接入服务器中转完成;支持信令:设备注册、心跳保活、用户实时视频浏览、用户历史视频点播;
l STREAM SERVER:流媒体服务器;在少数情况下,P2P实时视频无法实现(P2P在symmetrical NAT下无法使用)时,终端用户通过流媒体服务器浏览前端设备实时视频;根据业务情况可以扩展多台;
l WEB SERVER:网页服务器,采用APACHE+MYSQL+PHP架构,提供网页管理服务;管理员可以添加前端授权设备、终端授权用户;分配设备与流媒体服务器关 联关系;分配设备与中心存储服务器关联关系;实现静态负载均衡;
l DB SERVER: 数据库服务器,管理信息、配置信息保存在数据库中;采用MYSQL;
l 可扩充报警接收服务器,以彩信方式上传报警截图给手机用户
客户端
l 网页客户端:终端用户通过浏览器登陆联通服务器进入客户端界面,自动下载授权设备列表;对授权设备支持操作:实时视频浏览,历史视频点播和云台控制;通过管理系统可对同一台数据库服务器上加载的前端设备进行统一的区域划分、授权、录像管理等操作。
l 手机客户端:通过专用的手机客户端软件,用户也可用自己的手机实现对家庭、店铺、企业等场所的前端监控点远程监控的功能,与网页客户端一样,手机客户端同样拥有视频预览、云台控制、预置点调用等功能,真正地做到了让用户随时随地的接入监控平台,访问自己设备的功能。
2.3 关键技术
P2P穿透NAT原理
下面以图示和文字说明的方式举例说明,简单地描述网络视频监控平台所涉及的P2P技术原理:
用户 A 和前端 B ,在接入服务器的辅助下,完成穿越动作,实现数据对发和接收。
原理是:假设A 和B 都在内网( NAT ) 的条件下, A 通过接入服务器通知 B 向 A 所对应的 NAT IP 和端口发送 UDP 报文,B 发送完毕,然后通过接入服务器通知A ;然后 A 往 B 所对应的NAT IP 和端口发送 UDP 报文,按照NAT 穿透的原理,一般情况下,B 就能收到A的数据包,然后生成一个对应的响应包,反馈给用户 A 。用户 A 接收到响应包,就表明 P2P 建立成功,开始发送媒体数据。
三、 功能
3.1管理服务器简介
1、管理中心登陆
首次访问中心服务器,则会提示进行控件的安装,完成安装后才可进行正常访问。
管理中心登陆默认用户名root,密码12345,输入完成后选着登陆方式为管理中心,即以管理中心的方式登陆数据库进行配置操作。
相关界面说明如下:
功能
说明
区域/帐户管理
添加、删除、修改区域和帐户
服务器管理
添加、修改、删除和配置服务器
设备管理
添加、修改、删除和配置设备
用户管理
添加、修改、删除和配置用户
登录成功后,右上角显示当前登陆用户信息。点击“修改密码”可修改当前用户的密码。
2 区域管理
管理中心登录后,默认显示区域管理界面。如为初次登录,左侧区域节点树中默认显示ROOT根区域节点。
下表是本软件的基本逻辑结构,默认所有的区域、帐户都是以根区域为起始。
区域下可以添加子区域、服务器和帐户。
帐户下可以添加编码器设备、区域、帐户。
· 注:
区域最多6级
帐户最多3级
区域的直接子区域最多128个
区域的直接帐户最多2048个
区域下直接同类型的服务器最多64个
帐户下直接设备数量最多512台
帐户下直接用户数量最多32个
设备通道数量目前最多16个
根区域
一级区域
一级帐户
一级服务器
二级区域
二级区域帐户
二级区域服务器
二级帐户
编码器设备
上表二级区域还可以再加区域和帐户,二级帐户下还可以添加帐户,由于版面限制,此处不在添加。
3区域/帐户添加
点击可以选择添加区域或帐户,
填入区域名称,点击保存即可。
也可通过此界面添加帐户,点击键选择
帐户,填入对应的帐户名称,点击保存即可。
添加完成后可以选择,来列出区域和帐户的列表,可以通过点击可以对其属性进行修改,点击删除该帐户或区域,可以通过删除帐户或区域。
4 服务器管理
在配置好区域和帐户后,点击进入如下界面:
· 注:服务器只能在区域下添加,不能在帐户下添加。
点击按钮,进入添加服务器界面,
如右图所示:
填入相应的服务器名称、IP地址、通行
端口,和备注信息即可。
默认选中,表示允许改
区域的子区域使用该服务器。
添加成功界面如右图所示:
选中右图中任意类型的服务器,下面
列表中就会把该区域下所以此类型的
服务器和其相关信息列出。
同样可以通过点击可以对其进行
修改,点击进行删除该服务器,
也可以通过删除。
· 注:在添加服务器时,用户可以选择自己需要的服务器类型,服务器的类型有:
服务器类型
说明
注册服务器
用于编码器的平台注册(必须)
流媒体服务器
用于复制转发编码器的视频码流(必须)
存储服务器
用于编码器的中心存储
报警服务器
记录设备报警信息(必须)
5 设备添加
完成区域配置后,点击切换到设备管理界面,可在设置的区域中进行设备的添加。
· 注:设备只能在帐户下添加,区域下不能直接添加设备,需先添加帐户。
点击填入设备名称、设备ID号,选择需要使用的注册服务器,报警服务器,流媒体服务器,流媒体方式,通道数量,码流类型等等
点击填入设备名称、设备
ID号,选择需要使用的注册服务器,
报警服务器,流媒体服务器,流媒体
方式,通道数量,码流类型等等。
· 设备ID号需和编码器接入平台的编号保持一致,注册服务器、流媒体服务器、报警服务器必须添加。需要使用中心存储时,必须选择对应的存储服务器和流媒体服务器,而且流媒体方式必须选择为强制使用。
6 用户管理
完成区域配置和设备添加后,可以点击进入用户管理配置界面:
· 注:区域下只能添加系统管理员,帐户下能添加系统管理员和普通帐户,管理员可以给普通用户配置相应的权限。
添加区域管理员:
点击出现右图界面,填入用户名和密码,到期时间(管理员帐户无法调整),如需要可填入备注信息。区域管理员可以管理在此区域下的所有子区域、帐户、设备、服务器
添加区域管理员:
点击出现右图界面,
填入用户名和密码,到期时间
(管理员帐户无法调整),如需
要可填入备注信息。区域管理
员可以管理在此区域下的所有
子区域、帐户、设备、服务器。
添加用户:
点击出现右图界面,点击可以选择添加用户的类型,系统管理员默认开通所有权限,普通用户需要给其配置相关的操作权限,填入用户名和密码保存即可
添加用户:
点击出现右图界面,
点击可以选择添加用户的
类型,系统管理员默认开通
所有权限,普通用户需要给
其配置相关的操作权限,填
入用户名和密码保存即可。
添加系统管理员帐户只需配置以上界面即可,普通用户还需配置权限界面,如右图所示:
添加系统管理员帐户只需配置
以上界面即可,普通用户还需配置
权限界面,如右图所示:
管理员用户可以为普通用户配置权限有:
功能
说明
网络预览
设备通道网络预览权限
远程回放
设备通道远程回放权限
云台控制
设备的通道云台控制权限
远程配置
设备参数的远程修改权限
3
3.2 IE客户端简介
3.2.1客户端登陆
在管理中心配置完成后,输入网站的域名或IP地址出现登陆界面如下图:
· 注:登陆的用户名密码需在管理中心的用户管理下面进行配置,只有在管理中心添加了相应的用户,才能正常登陆此界面。登陆成功界面如下所示:
3.2.2 图像预览
按键
说明
按键
说明
全部停止播放按键
所选窗口抓图按键
声音的关闭/打开
单画面分割模式按键
4画面分割模式按键
9画面分割模式按键
16画面分割模式按键
3.2.2.1 开启/停止预览
按通道预览:
首先选择需要的画面分割模式,并在右侧窗口区域鼠标点击选择预览窗口。
单击列表中的通道节点,则在选定的窗口进行该通道的预览。此时通道节点标识变为,再次双击停止预览,节点标识变为。
选择预览中的某个窗口,双击可将该窗口画面放大,再次双击可还原。
3.2.2.2 抓图
选择正在预览的窗口,点击可抓取该窗口预览图片保存在本地。
抓图成功后图片文件默认保存在C:\EHomeAllFiles\PreviewPic目录下,此默认路径可以在“本地设置”下更改。
3.2.2.3 视频参数调节
点击屏幕右下角的“视频参数调节”,
选择处于预览状态的窗口,可调节该通道的视频参数。
从上到下依次为亮度、对比度、饱和度和色调的调节。
点击“默认值”可将通道的视频参数回复成默认值。
3.2.2.4 云台控制
若前端设备连接云台,并且拥有云台控制的权限,即可远程进行云台控制操作。
选择正在进行预览的窗口,点击方向键进行云台方向的控制,并可进行变倍、聚焦和光圈的调节。
点击可开始/停止云梯的自动扫描;点击和则可分别对灯光和雨刷进行控制。
移动云台到需要的位置,在右图中选择需要设置的预置点编号,
点击“设置”完成预置点的设置。在下拉框中选择需要的预置点,
点击“调用”可进行预置点的调用。
3.2.3回放
点击按键进入回放页面,可对存储在硬盘录像机本地或集中存储的录像文件进行
运程回放操作。回放界面如下图:
回放时先选中对应设备的回放通道如右图所示:
选择对应的点播类型、开始/结束时间,点击
搜索录像即可。
· 注:选择开始/结束时间,点击选择正确的时间
即可。
3.2.4本地配置
点击“本地配置”弹出界面如右图
所示:
点击“浏览”可以改变默认的预览
抓图、回放抓图、文件下载的保存路径。
3.2.5系统信息
点击“系统信息”配置界面,显示如下图所示:
在此界面可以查看该区域下所有设备和服务器的运行状况,具体信息如下表所示:
信息类别
信息内容
设备信息
设备名称、所属帐户、在线状态、在线时间、固件版本、协议版本
注册服务器
服务器名称、所属区域、运行状态、运行时间、已注册设备数量
流媒体服务器
服务器名称、所属区域、运行状态、运行时间、输入/输出流数量
中心存储服务器
服务器名称、所属区域、运行连接、运行时间、当前录像数、存储容量
报警服务信息
服务器名称、所属区域、运行状态、运行时间、订阅数量
每个信息界面都有统计状态状态条,如右图所示:
可以统计所有设备的在线/离线状态,如果设备较多
还可以通过点击“上一页”和“下一页”来切换。
3.2.6远程配置
点击“远程配置”进入远程配置界面,如下图所示:
远程配置参数步骤:
第一步:选中该区域下用户需要配置参数的设备,单击需要配置
的设备即可,如右图所示:
第二步:此时用户需选择需要配置的参数的类型,如右图所示:
参数类别
说明
版本信息
主控版本、编码版本、面板版本、硬件版本
设备基本信息
设备名称、设备号、循环录像设置、输出缩放等
设备网络信息
网络IP地址、DDNS、NTP设置等
设备通道信息
显示设置、视频设置、录像设置、移动侦测等
报警信息
报警输入/输出设置
异常参数
异常报警设置
远程升级
设备远程升级
重启设备
重启设备功能
3.2.6.1设备网络参数配置
选择“设备网络信息”,默认进入设备网络信息界面。
基本信息中可根据实际情况设置设备的IP地址、掩码、网关和端口号等信息。
高级配置信息说明如下:
网络参数
说明
DNS1 DNS2
网络中首选和备用DNS服务器地址。
报警主机
设备报警可自动将报警信号上传到该IP地址。
解析服务器
IP server解析服务器地址。
4.2.6.2 PPPOE设置
高级配置中使“启用PPPOE”状态为,输入PPPOE拨号的用户名和密码,点击“保存”重启设备后保存设置。
设备拨号成功后,在“解析的动态IP地址”栏显示设备拨号后的IP地址。
· 注:DDNS和NTP校时暂时不支持。
3.2.6.3设备通道信息
此界面主要设置的参数有:显示设置、视频设置、设备录像计划、中心录像计划、移动侦测、视频丢失、视频报警和字符叠加。
1显示设置
首先点击通道号的,选择需要更改参数
的通道,A表示模拟通道,后面跟数字就带
表第几个模拟通道,如:A2就代表第二个
模拟通道。
显示名称后面,选中表示显示通道名称
不选表示隐藏通道名称显示。在显示通道名
称模式下,可以通道调节坐标来调整名称显
示在界面上的位置。
显示OSD后面的,选中表示显示OSD,
不选表示隐藏OSD。在显示OSD模式下,
可以选择OSD坐标,状态和是否显示星期。
2视频设置
用户可在视频设置界面,设置通道的
主码流(录像码流)、子码流(网传码流)
的码流类型、分辨率、图像质量、码率类
型、码率上限、视频帧率、帧类型、I帧
间隔等。
3定时录像设置
选择“设备通道信息”→“录像计划”,进入录像计划设置界面。
第一步:选择需要设置定时录像 的通道,使“启用录像”的状态为
注:冗余录像、录像过期时间和记录音频仅针对9000设备有效。
参数
说明
冗余录像
设置通道是否进行冗余录像,该设置需要设备中有硬盘设置为冗余硬盘
保存时间
录像资料在硬盘中的保存时间,超过该时间则删除该录像文件
记录音频
录像是否记录音频数据
第二步:选择“星期”为一周内某一天,“录像类型”选择为定时录像,设置录像时间段。
若需要全天录像,则使“全天录像”的状态为;若需按时间段录像,则使“按时间段录像”状态为,并进行录像时间的设置。
· 注:若选择分时段录像,各时间段不可交叉或包含。
第三步:设置其他天数的录像计划。也可选择“复制到星期”,将该设置复制到其他需要的天数。
第四步:设置其他通道的录像计划。也可选择“复制到通道”,将该设置复制到其他需要的通道。完成设置后点击“保存”保存设置的录像计划。
4中心录像设置
选择“设备通道信息”→ “中心录像计划”
用户选择中心存储录像,需要在管理中心由
相关的管理人员开通相应的权限存储权限。
第一步:选择需要中心录像存储录像的通道
第二步:选择“星期”为一周内某一天,“录像类型”
选择为定时录像,设置录像时间段。若需要全天录像,
则使“全天录像”的状态为;若需按时间段录像,
则使“按时间段录像”状态为,并进行录像时间
的设置。
· 注:若选择分时段录像,各时间段不可交叉或包含。
第三步:设置其他天数的录像计划。也可选择“复制到
星期”,将该设置复制到其他需要的天数。
第四步:设置其他通道的录像计划。也可选择“复制到通道”,将该设置复制到其他需要的通道。完成设置后点击“保存”保存设置的录像计划。
中心采用IP-SAN的存储方式,共55路录像,0.5Mbps×55(路)×3600(秒)×24(小时)×15(天)=4.35Tb,硬盘格式化损失百分之十,共需4.83Tb存储空间,采用1T的硬盘,采用RAID5的存储方式,共需6块1T硬盘;以磁盘阵列DS-A1012R(可插入12块1Tb磁盘)为例,,及考虑写入路数、读写性能的综合性能计算,因此推荐DS-A1012R存储设备。
注:硬盘推荐使用希捷企业级的硬盘(NS级),性能稳定,适合做RAID。
5 移动侦测录像设置
第二步:设置移动侦测布防区域和灵敏度。
移动侦测灵敏度1为最低,6为最高。
启用“开始画图”,鼠标拖动可选择移动侦测的布防区域。设置完成后点击“停止画图”完成设置。
点击“全部”清除清除所有设置的移动侦测布防区域。
选择“设备通道信息”→“移动侦测”,进入移动侦测设置界面。
第一步:设置需要设置移动侦测的通道号,使“启用移动侦测”的状态为。
第三步:点击“布防时间”,选择一星期内的某一天,设置移动侦测布防时间。
点击“复制到星期”可将该天布防时间设置复制到其他的天数。
第四步:点击“联动方式”,设置移动侦测触发录像通道。
默认该通道触发录像为选中状态,如不需联动其他通道录像,可不做选择。
第五步:选择“设备通道信息”→“录像计划”,设置移动侦测录像计划。
选择需要设置移动侦测录像的通道,使“启用录像”状态为。
若需要全天录像,则使“全天录像”的状态为;若需按时间段录像,则使“按时间段录像”状态为,并进行录像时间的设置。录像类型选择为“移动侦测”。
设置完成后,移动侦测录像的有效时间为该通道移动侦测与移动侦测录像时间的交集部分。
第六步:设置其他天数的录像计划。也可选择“复制到星期”,将该设置复制到其他需要的天数。
点击“复制到通道”可选择将该通道的移动侦测录像计划复制到其他通道。
注:移动侦测设置的移动侦测布防区域不可复制,需要手动选择通道设置。
6 视频丢失
针对前端设备视频输入信号丢失进行布防处理,从而进行相关联动操作。
选择“设备通道信息”→“视频丢失”,进入视频丢失设置界面。
第一步:设置需要设置视频丢失报警的通道号,使“启用视频丢失”的状态为。
第二步:设置视频丢失布防时间。点击“布防时间”,选择星期内的某一天,设置该天内视频丢失的布防时间段。
点击“复制到星期”可将该天布防时间设置复制到其他的日期。
第四步:点击“联动方式”,设置视频丢失报警触发的联动方式。
7视频遮挡
软件可远程设置设备通道隐私遮挡,将隐私区域在图像上以黑框遮盖。
选择“设备通道信息”→“视频遮挡”,进入视频遮挡设置界面。
第一步:设置需要设置隐私遮蔽的通道号,使“启用视频遮盖”的状态为。
第二步:设置视频遮挡区域。
启用“开始画图”,鼠标拖动可选择视频遮挡区域。设置完成后点击“停止画图”完成设置。
点击“全部清除”清除所有设置的移动侦测布防区域。
8 遮挡报警
遮挡报警主要针对恶意遮挡摄像机,影响正常监控的情况进行布防处理。
选择“设备通道信息”→“遮挡报警”,进入遮挡报警设置界面。
第一步:设置需要设置遮挡报警的通道号,使“启用遮挡报警”的状态为。
第二步:设置视频遮挡布防区域和灵敏度。
灵敏度可分为低、中、高3个级别。
启用“开始画图”,鼠标拖动可选择视频遮挡的布防区域。设置完成后点击“停止画图”完成设置。
点击“全部”清除清除所有设置的移动侦测布防区域。
第二步:设置视频遮挡报警的布防时间。点击“布防时间”,选择星期内的某一天,设置该天内视频丢失的布防时间段。
点击“复制到星期”可将该天布防时间设置复制到其他的日期。
第四步:点击“联动方式”,设置遮挡报警触发的联动方式。
9字符叠加
通过字符叠加设置,可在图像上需要的位置进行叠加字符的显示。
选择“设备通道信息”→“字符叠加”,进入字符叠加设置界面。
使“字符串1”的状态为,启用该字符串的显示。在字符内容中填入需要叠加的字符,并定义字符显示坐标后,点击“保存”完成设置,
使“字符串1”的状态为则取消该字符的叠加。
3.2.7 报警参数设置
3.2.7.1 报警输入设置
选择“设备通道信息”→“报警参数”,进入
报警输入设置界面。
第一步:输入报警名称,选择报警器类型常开
或常闭。
第二步:选中处理报警后面,不选表示不处理
如右图所示:
第三步:选择一个星期中的某一天,配置相应的
时间段,点击复制到星期,选中需要复制的天数,
然后点击复制到报警量,选择需要复制的通道,
点击保存即可。
· 注:若选择分时段录像,各时间段不可交叉或包含。
第四步:选择报警输出的联动方式,如右图所示:
用户选择自己需要的触发报警类型即可,还可
以触通道录像、信号量输出和云台联动。
3.2.7.2 报警输出设置
选择“设备通道信息”→“报警参数”,进入
报警输出设置界面。
第一步:选择报警输出通道和对应的输出延时
选择星期中的某一天,然后配置改天中的时间段。
第二步:点击“复制到星期”,选择需要复制的
天数,点击“保存”即可。如图所示:
第三步:点击“复制到报警量”,选择需要复制
设置的报警输出通道,点击“保存”即可。
3.2.8 异常参数
选择“设备通道信息”→“异常参数”,进入
异常参数配置界面。
选择对应异常类型,选择对应的报警方式,
也可触发相应的信号量报警输出,点击“保存”即可。
3.2.9 远程升级
选择“设备通道信息”→“远程升级”,进入
远程升级界面,如右图:
用户只需填入对应的FTP服务器地址、服务端
口、登陆名称、登陆密码,然后点击升级即可完成
编码器的在线升级。
重启设备
选择“设备通道信息”→“重启设备”,进入
重启功能界面,如右图:
点击“确定”即可实现远程的设备重启。
3.3 C/S架构客户端
C/S架构客户端除了B/S客户端提供的功能外,还提供电子地图、GPS定位、解码上墙等多种功能
4.4 3G手机接入
随着3G网络的普及,使用3G标准的手机用户越来越多,3G网络充足的带宽也为手机监控的实现提供了良好的环境,传统视频监控系统看似遥不可及的远程手机视频监控成为了今天普通手机用户能够立刻实现的功能。
考虑到大多数用户由于业务繁忙没有足够的时间长时间处于在电脑前上网的状态,系统增添了3G手机接入的功能,使用户通过自己的手机安装手机客户端即可可以随时随地的查看场所内的情况,大大提高了使用者对监控系统使用的灵活性。以下是系统手机监控界面(所用手机为诺基亚N95,图片仅供参考):
主界面 系统配置界面
设备列表 实时浏览
3.5报警短信提示
用户主可选择在场所内安装探测器等报警输入输出设备与网络硬盘录像机进行报警联动。
当有入侵者触发店内的报警探测器时,系统报警服务器会联动短信modem,向店主或指定的手机发送短信,提示管理者店内有非法入侵,店主可及时通过手机监控软件了解店内的实时图像。
3.6流媒体转发
用户可选择通过系统管理员界面进行设置采用流媒体转发的方式获取前端视频流进行图像预览;系统默认在前端穿透NAT没有成功的情况下会自动通过流媒体服务器转发来获取前端的视频流,此时流媒体服务器作为系统访问前端设备的后备连接手段。
3.7历史报警信息查询
场所内发生的夜间非法闯入、恶意破坏等触发报警探测器的异常事件是除了能够及时通过短信提示功能通知场所管理者外,用户也可在事后通过Web界面的历史报警信息查询功能查询以往的报警触发情况,包括报警触发时间、触发方式(移动侦测报警、视频遮挡报警、探测器信号量报警)等信息。通过这些信息可缩短查询相应时段录像文件的时间,为在配合公安机关等有关部门进行事件处理工作时提供了良好的帮助。
四、 平台优势
使用和管理简单:在设备上仅需要配置平台接入服务器IP地址和端口,设备可即插即用,不需要对路由器等网络节点做端口映射等特殊配置;系统采用B/S架构,不许单独安装软件,使用方便;在平台管理系统上添加可接入的设备,填写设备序列号即可,不需要填写设备IP地址等信息;终端用户可利用网页浏览器输入有效用户名和密码登陆平台服务器,不需要单独安装客户端;
中心服务器资源占用少:系统采用了点对点视频传输技术,大多数情况下,设备到用户的视频传输不需要通过中心流媒体服务器转发,而是直接通过公网路径进行传输,这样可减少中心服务器带宽要求,减少流媒体服务器数量,节省运营商运营成本;
适应复杂网络环境:系统适应复杂的公网环境,适应设备、用户的多种网络接入方式,包括:ADSL拨号,ADSL+路由器,光纤接入,局域网接入公网,小区LAN光纤接入,无线接入(GPRS, EDGE, 3G等);即使设备和用户通过各自的私网接入平台,用户也能预览设备的图像;传统的监控平台采用设备IP来寻址设备,在处理跨网段访问时要做很多繁琐的特殊处理,比如路由器端口映射,在网络边界架设信令网关、媒体网关等。而网络视频家平台采用设备向服务器注册方式,统一了同网段和跨网段访问,不需要做路由器端口映射,不需要架设边界信令网关、媒体网关;
扩容方便:系统规模逐渐增大时,给平台增加对应服务器即可,不需要改变以前的系统配置,可以实现无限扩容;
五、 应用
应用领域
Ø 公安、银行等行业客户。
Ø 连锁店/便利店: 店主对店内运作情况进行远程监控,防止顾客偷窃或收银员私吞钱款等情况发生。
Ø 家庭用户:对屋内状况的随时了解;家长了解老人、孩子在家的安全情况。
Ø 中小企业工厂:分公司、分厂现场情况的监控,车间、危险场所的监控,远程培训、技术支持、视频会议,同时可提高企业员工的自觉性。
Ø 商铺:营业员工作情况,店内顾客和商品安全情况监控,对突发事件(纠纷、故意闹事等)能够进行及时处理。
Ø 仓库:随时查看仓库或库房内货物搬运、码放及仓库管理员的清点情况,有效防止内部人员从事不法行为。
Ø 社区:社区管理员和社区业主可远程监控社区内的实时情况,及时了解社区内的安保情况。
……
六、 设备清单
设备名称
品牌
型号
数量
备注
红外网络中速球
海康威视
DS-2DM1-718
2
配套长臂装支架
海康威视
DS-1614ZJ
2
红外网络枪机
海康威视
DS-2CD892P-IR5
34
枪机配套支架(室内)
海康威视
DS-1225ZJ
28
枪机配套支架(室外)
海康威视
DS-1226ZJ
6
网络高清半球
海康威视
DS-2CD763PF-EI
4
硬盘录像机
海康威视
DS-9616N-SH
3
平台软件
海康威视
IVMS-7000
1套
服务器
自选
自选
1台
服务器推荐配置:
处理器: Intel XEON 5410
内存:4G
硬盘:160G
网卡:1000M
Windows 2003 server;
1、DS-2CD892P-IR5
主要特性
l 采用先进的视频压缩技术,压缩比高,且处理非常灵活
l 双码流,支持手机监控
l 支持双向音频
l 照射距离可达50-60米
l 可防尘、防水,防护等级达IP66
l 功能齐全: PTZ控制,报警
应用场景
适用于道路、仓库、地下停车场、酒吧、管道等光线较暗或无光照环境。
技术参数
型号
参数
DS-2CD892P(N) -IR1(IR3)(IR5)
540TVL 1/3" CCD红外防水枪型网络摄像机
摄像机
传感器类型
1/3" SONY CCD
信号系统
PAL/NTSC
最小照度
0.1Lux @(F1.2,AGC ON),0 Lux with IR
0.2Lux @(F1.8,AGC ON),0 Lux with IR
快门
1/50(1/60)秒至1/100,000秒
镜头接口类型
M12
镜头
IR5:16mm@F1.8(3.6mm,6mm,8mm,12mm可选),水平视场角:16.4°(16mm)
日夜转换模式
电子彩转黑
水平解析度
540TVL
压缩标准
视频压缩标准
H.264(MPEG4 可选)
压缩输出码率
32 Kbps~8Mbps
音频压缩标准
OggVorbis
图像
最大图像尺寸
PAL:704×576
帧率
50Hz:25fps (704×576)
图像设置
饱和度,亮度,对比度通过客户端或者IE浏览器可调
网络功能
智能报警
移动侦测
支持协议
TCP/IP,HTTP,DHCP,DNS,RTP/RTSP,PPPoE
(FTP,SMTP,NTP,SNMP可添加)
通用功能
双码流,心跳,密码保护
接口
音频输入
1路,3.5mm音频接口(线性电平:2.0~2.4Vp-p,阻抗:1kΩ)
音频输出
1路,3.5mm音频接口(线性电平,阻抗:600Ω)
通讯接口
1个RJ45 10M/100M自适应以太网口,1个RS-485接口
报警输入
1路
报警输出
1路
视频输出
1Vp-p Composite Output(75Ω/BNC)
一般规范
工作温度和湿度
-10℃~60℃
电源供应
DC12V±10%
功耗
IR5:9W MAX
防护等级
IP66
红外线照射距离
IR5:50-60米
尺寸(mm)
87×83×228
重量
1400g
DS-2DM1-71
展开阅读全文
