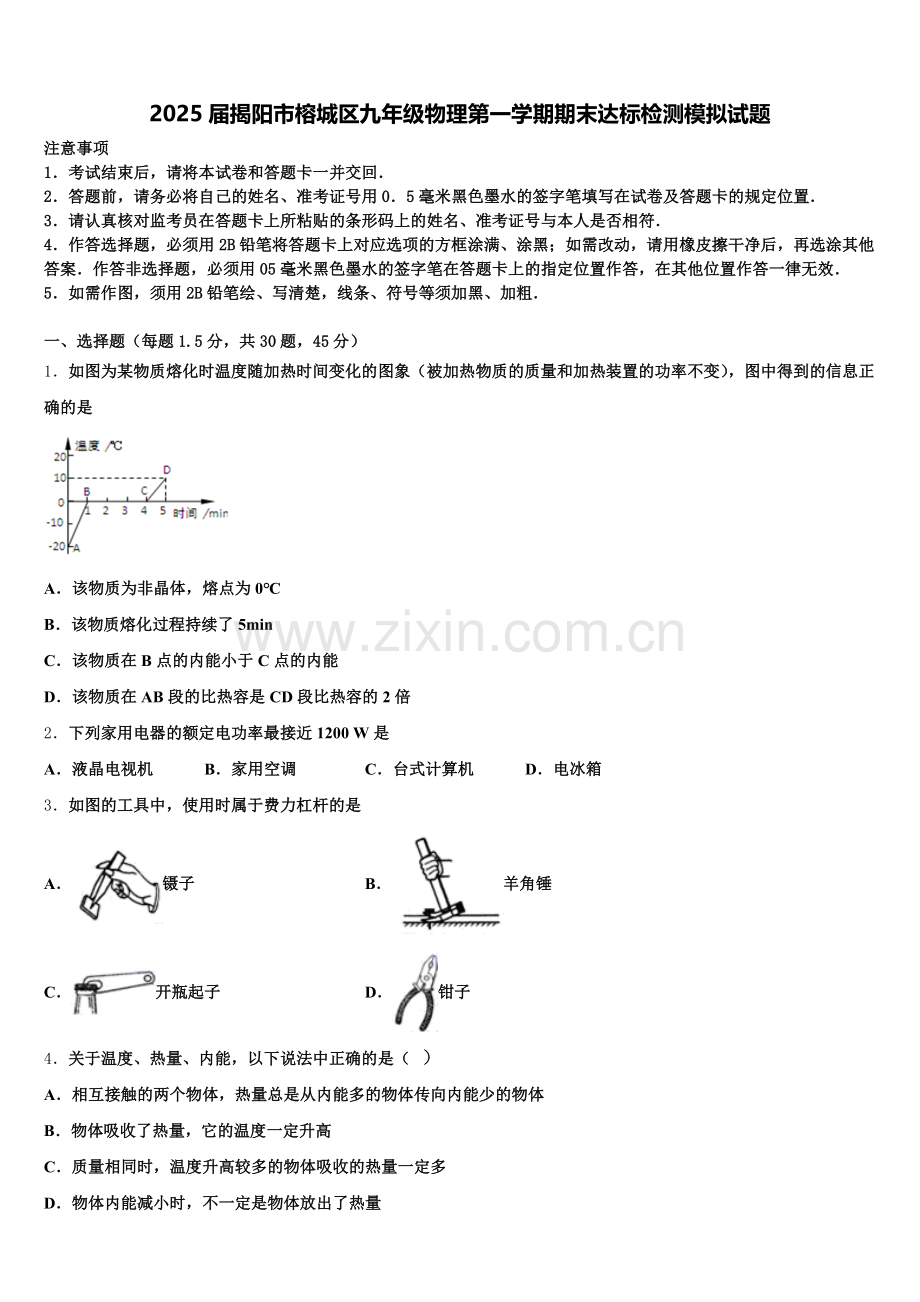

2025届揭阳市榕城区九年级物理第一学期期末达标检测模拟试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、选择题（每题1.5分，共30题，45分）
1．如图为某物质熔化时温度随加热时间变化的图象（被加热物质的质量和加热装置的功率不变），图中得到的信息正确的是

A．该物质为非晶体，熔点为0℃
B．该物质熔化过程持续了5min
C．该物质在B点的内能小于C点的内能
D．该物质在AB段的比热容是CD段比热容的2倍
2．下列家用电器的额定电功率最接近1200 W是
A．液晶电视机 B．家用空调 C．台式计算机 D．电冰箱
3．如图的工具中，使用时属于费力杠杆的是
A．镊子 B．羊角锤
C．开瓶起子 D．钳子
4．关于温度、热量、内能，以下说法中正确的是（  ）
A．相互接触的两个物体，热量总是从内能多的物体传向内能少的物体
B．物体吸收了热量，它的温度一定升高
C．质量相同时，温度升高较多的物体吸收的热量一定多
D．物体内能减小时，不一定是物体放出了热量
5．如图所示的事例中，通过热传递的方式改变物体内能的是
A．锯木头锯条发热 B．划火柴火柴燃烧
C．烧水时水温升高 D． 铁丝来回弯折处发热
6．关于电学概念，下列说法正确的是（ ）
A．电荷移动就能形成电流
B．电功率是表示电流做功多少的物理量
C．电功率是表示电流做功快慢的物理量
D．导体电阻大小是由电压和电流决定的
7．以下温度最接近25℃的是（ ）
A．舒适的房间温度 B．人的正常体温
C．冰水混合物的温度 D．冷冻食物的温度
8．下列对电磁实验现象相应的解释正确的是（　　）

A．甲图中，闭合开关，小磁针的N极向左偏转
B．乙图中，该装置用来探究电磁铁磁性的强弱与线圈匝数的关系
C．丙图中，该装置用来研究电磁感应现象
D．丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转
9．如图所示为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中( )

A．电磁铁的右端为S极，磁性增强 B．电磁铁的右端为S极，磁性减弱
C．电磁铁的右端为N极，磁性增强 D．电磁铁的右端为N极，磁性减弱
10．下列事例中不是利用水的比热容大的特性的是（ ）
A．夏天．在地上洒水会感到凉快
B．北方楼房内的“暖气”用水作为介质
C．海边昼夜温差变化比沙漠中小
D．生物体内水的比例高，有助于调节自身的温度
11． “全国中小学安全教育平台”和物理学科都强调了安全用电。下列做法符合安全用电要求的是（　　）
A．选用插座时，所有家用电器都使用两孔插座
B．搬动电器时，可以不断开电源开关
C．有人触电时，首先要打电话叫供电所停电
D．当遇到高压电线断落地面时，应单脚跳或双脚并跳，撤离现场
12．为探究串联电路电流特点，小华设计了如图的电路。下列关于实验的说法，正确的是

A．最好选用型号相同、量程相同的三个电压表测量 B．最好选用型号相同、量程相同的三个电流表测量
C．Ll和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小 D．Ll和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小
13．下面四个事例中，用做功方式改变内能的是
①冬天，搓手会让手变暖和 ②冬天，嘴对手哈气取暖
③炒菜时，铁锅热得烫手 ④水蒸气把软木塞冲开时，温度会降低
A．①② B．②③ C．③④ D．①④
14．下列说法中正确的是
A．毛皮和橡胶棒摩擦过程中，电子是从毛皮传给橡胶棒
B．验电器的金属箔张开是因为金属箔带上异种电荷而排斥
C．汽油机的做功冲程是将机械能转化为内能
D．干电池在使用时，可以用导线直接连接正、负极
15．如图所示的电路中，开关只控制灯L2的电路是（　　）
A． B．
C． D．
16．如图甲电路中，电源电压保持不变，R1是定值电阻。当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数图像如图乙所示，则下列说法中错误的是（　　）

A．电源电压为14V
B．R2的最大阻值是30Ω
C．滑片P由a向b恰好移动三分之一长度时R1的电功率为1.25W
D．滑片P在a端时，2min内R2消耗的电能是144J
17．如图所示的电路，电源电压不变，R1＜R2，闭合开关S，将滑动变阻器的滑片P从a端滑到b端的过程中，则下列说法正确的是

A．并联部分的总电阻变小
B．电压表V示数不变，电流表A2示数变小
C．电压表示数变化量与电流表A1示数变化量之比变大
D．滑动变阻器的电流变化量最大，R1的电流变化量其次，R2电流的变化量最小
18．小明要测量自己上楼时的功率，不需要测量的物理量是
A．体重 B．楼梯倾斜角度 C．楼的高度 D．上楼时间
19．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池（　　）

A．相当于电路中的电源，电能转化为化学能
B．相当于电路中的用电器，电能转化为化学能
C．相当于电路中的电源，化学能转化为电能
D．相当于电路中的用电器，化学能转化为电能
20．关于电现象的说法正确的是（ ）
A．自然界中只存在正负两种电荷
B．两个物体摩擦时，得到电子的物体带正电
C．带正电的物体一定会排斥带负电的物体
D．验电器是检测物体是否带正电的仪器
21．如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列现象描述正确的是（　　）

A．导线ab竖直向上运动时，电流表指针会偏转
B．导线ab竖直向下运动时，电流表指针会偏转
C．导线ab从图中所示位置斜向上运动时，电流表指针不会偏转
D．导线ab分别水平向右和水平向左运动时，电流表指针偏转的方向相反
22．下列关于四冲程内燃机的说法中正确的是（　 　）
A．热机效率越高，所做的有用功就越多
B．一个工作循环对外做功一次
C．汽油机在吸气冲程中吸入汽缸的是空气
D．汽油机在压缩冲程中将内能转化为机械能
23．如图所示的用电器中，利用电流热效应工作的是（ ）
A．电视机
B．电暖气
C．电风扇
D．计算器
24．小林设计了如图所示的四种电路用于测量小灯泡额定功率（已知小灯泡的额定电压、定值电阻R0的阻值），其中能完成测量目的电路是
A． B． C． D．
25．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换．图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大．下列说法正确的是

A．开关旋至“1”档，开启化霜功能
B．开启防雾功能，电路总电阻为5Ω
C．化霜与防雾电路的总功率之差为15W
D．从防雾到除露，电路总电流变化1A
26．美丽的蓟州，山清水秀、景色怡人。以下美景的形成，与“分子动理论”有关的是
A．春天，槐花飘香 B．夏天，泛舟于桥 C．秋天，果实落地 D．冬天，满天飞雪
27．防范触电事故最重要的是要有安全用电意识．下列有关安全用电的说法正确的是（ ）
A．发现有人触电后，应立即用手把他拉开
B．家用电器或电线着火时，应迅速用水来灭火
C．更换灯泡、搬动用电器前，应断开电源开关
D．在照明电路中，电灯的开关应接在零线和灯泡之间
28．下列说法中正确的是（　　）
A．分子间的引力和斥力不是同时存在的 B．“沙尘暴起，尘土满天”说明分子在不停地运动
C．“酒香不怕巷子深”说明分子在不停地运动 D．固体和液体很难被压缩，是因为分子间没有空隙
29．如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（ ）

A．电流表A1示数变大，电压表V1示数变大
B．电流表A1示数变大，电压表V1示数变小
C．电流表A1示数变小，电压表示数V1变大
D．电流表A1示数变小，电压表V1示数变小
30．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是（ ）

A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
二、填空题（每空1分，共10题，20分）
31．物理课上，老师给同学们出示了一个有盖的木盒，先断开开关，后在盒盖上插入两只灯泡到灯座（导线的连接情况隐藏在盒内），如图所示。

（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是_____。
②根据上述现象，你_____（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些，她认为这是因为L1比L2更靠近电源正极的缘故，在不增加其他器材的条件下，能证实小华的判断是否正确的做法是_____。
32．电能表是测量______的仪表，小明家的电能表上月末的示数为，本月末的示数为，则本月消耗的电能为_______kW·h。
33．星期天小天在家里正开着空调上网查用电方面的资料．
（1）测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是_____；

（2）当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部_____，也可能是家里电路中用电器总功率_____．
（3）使用三角插头和三孔插座，目的是将用电器的金属外壳与_____相连，防止触电．
34．用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有_____的性质，如果用摩擦过的塑料棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带_____（同/异）种电荷相互排斥，摩擦起电的实质是_____在物质间转移．

35．小红去超市，走到电梯前发现电梯运动较慢，当她站在电梯上时又快了起来，小红根据所学的知识，画出如图所示的电路（R是一个压敏电阻）。小红分析：当人站在电梯上时，压敏电阻的阻值减小，则电磁铁的磁性变________，衔铁与触点________（选填“1”或“2”）接触，电动机带动电梯转动变快。

36．请按照下列要求作答．

（1）读出图甲所示的体温计的录数为______℃；
（2）读出图乙所示的电阻箱的示数为______Ω．
37．如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的_____极，电池的电压为_____V．

38．某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。

39．如图，甲为亮度可调的台灯，电位器是调节其亮度的装置：乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填”a和b”，“b和c”或“a和c”）接线柱接入电路，这是通过改变电阻丝连入电路中的_____来改变电阻的．关于电位器上电阻丝的材料应该选用_____（选填“铜丝”或“镍铬合金丝”）

40． (1)把物体A、B用力紧压在一起，再悬挂在空气中，如图甲。小红说物体B没有掉下来是因为大气压的作用，小明说物体B没有掉下来是因为分子间存在引力。于是，他们把装置移入密闭的真空罩中悬挂起来，如图乙，并抽出里面的空气。如果出现___________现象，就证明小红是正确的。

(2)如图，在C、D两个瓶里分别装有温度为60℃、30℃的两种互不反应的气体，且D瓶气体的密度大于C瓶气体。现将玻璃板抽掉，则D瓶里的气体分子能否运动到C瓶中去？_________。

三、实验题（每空1分，共2题，15分）
41．下面是某同学拟出的一份实验报告：
实验报告
实验目的
测量电阻Rx的阻值
实验原理及电路图
欧姆定律
实验步骤
（1）按照电路图连接电路，调节滑动变阻器R，使电路中的电阻较大；
（1）接通开关S，读出电流表和电压表的示数；
（3）根据测量的电压、电流值算出Rx的阻值．
实验记录
电压（V）
电流（A）
电阻（Ω）
1．8
2．4
____

实验讨论
略
回答下列问题：
（1）本实验报告不够完整，应添上的基本项目是：
（1）从实验步骤看，主要缺陷是_________．
（3）滑动变阻器在实验中所起的作用是：
（4）假如该同学在实验时，刚一“试触”就发现电流表的指针迅速摆到最大刻度值，其原因可能是：______（写出一种情况即可），
（5）就该同学的电路图而言，假若电压表的电阻不是很大，则电阻值的测量结果将____（选填“偏大”或“偏小”），其原因分析如下：_______
42．某实验小组同学们在“测定小灯泡电功率”的实验中，用电源为三节新干电池，小灯泡额定电压为2.5V，灯丝电阻约为10Ω。
(1)同学们进行了实验设计，由小明负责连接实验电路（如图所示），旁边的小聪发现了小明连接的电路，有的器件连接错误，还有的器件连接不恰当。请你用笔帮小明在连接错误的导线上画“×”，同时补画出正确的连线，同时要求滑片向右滑动时小灯泡变亮。
（_________）

1.50 2.00
0.16 0.18
2.50 3.00
0.20 0.23
(2)连接好电路后，他们按照正确实验步骤完成了实验，获得了几组电压、电流数据，并记录在一张纸上（如上表），在实验过程中他们还观察到随着小灯泡两端电压增加，小灯泡逐渐变亮。请你设计一个记录实验数据的表格，并将所获得的实验数据及现象填入表格中。
（_________）
(3)实验测得灯泡的额定功率是____W。
(4)此实验说明灯泡的亮度与实际功率有关系，请你写出分析数据和现象得出结论的过程_____。
四、计算题（每题10分，共2题，20分）
43．一个学校的学生公寓中安装了“即热式”电热水器，解决了学生日常饮水需要。下表为该电热水器的部分技术参数。
型号
额定功率/W
额定电压/V
频率/Hz
容积/L
BTF-065
1210
220
50
50
已知电热水器的电阻不受温度影响，其热效率为80%，热水器内装满初温为20℃的水，若在一标准大气压下将水加热至烧开（1L=10-3m3），求：
（1）电热水器正常工作时的电流；
（2）电热水器消耗的电能；
（3）当实际电压为200V时电热水器的功率。
44．如图甲所示．灯泡L标有“20V 8W”的字样，把它与滑动变阻器R′串联接入电路，电源电压恒为25V，灯泡L的I-U图像如图乙所示．求：
(1)当灯泡L正常发光时，整个电路1min内消耗的电能；
(2)移动滑动变阻器的滑片P，使灯泡L消耗的实际功率为3W，滑动变阻器连入电路的电阻值为多少？滑动变阻器消耗的电功率为多少？

参考答案

一、选择题（每题1.5分，共30题，45分）
1、C
【详解】A．该固体熔化过程中有不断吸热温度保持不变的特征，是晶体，故A错误；
B．由图可知从1时开始熔化，4时熔化结束，熔化过程持续了3故B错误；
C．熔化过程不断吸热，虽然温度保持不变，但是内能不断增加，故C正确；
D．相同加热器，相同时间放出热量相同的，AB段温度变化是CD段温度变化的2倍，所以AB段比热容是CD段的 ，故D错误；
2、B
【解析】A. 液晶电视机的电功率约在100W左右，故A不符合题意；
B. 家用空调的电功率在1000W以上，故B符合题意；
C. 台式计算机的电功率在100W左右，故C不符合题意；
D. 电冰箱的功率在200W左右，故D不符合题意；
故选B．
3、A
【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．
【详解】A. 镊子在使用过程中，动力臂小于阻力臂，是费力杠杆；B. 羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；C. 开瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆；D. 钳子在使用过程中，动力臂大于阻力臂，是省力杠杆；故选A.
4、D
【详解】A．相互接触的两个物体，热量总是从高温物体传到低温物体。故A错误；
B．物体吸收热量，温度不一定增加，比如晶体在熔化过程中，虽然从外界吸收了热量，但温度保持不变。故B错误；
C．质量相同时，温度升高较多的物体吸收的热量不一定多，因为由吸热公式 可知，物体吸收的热量跟物质的比热容有关。两个因素不能决定物体吸热的多少。故C错误；
D．物体内能减小时，可能是放出了热量，也可能时对外做功。故D正确。
故选D。
5、C
【分析】解决此类问题要知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．
【详解】A、锯条发热是锯木头时摩擦生热，是做功的方式改变物体内能的，故A错误；
B、划火柴点火，也是摩擦生热，是利用做功来改变物体内能的，故B错误；
C、烧水时水温升高，是水从火焰吸热，是通过热传递改变了物体的内能，故C正确．
D、铁丝来回弯折温度升高，是利用做功来改变物体内能的，故D错误．
故选C．
6、C
【分析】（1）根据电流定义进行判断；
（2）根据电功率的概念和意义，电功率是由做功的多少和所用时间共同决定的；
（3）导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关。
【详解】A．电荷的定向移动形成电流， 故A项错误；
BC．功率是表示物体做功快慢的物理量，电功率是表示电流做功快慢的物理量，电功率是由做功的多少和所用时间共同决定的，故B项错误，C项正确；
D．导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关，
只是计算电阻的一种方法，故D项错误。
7、A
【解析】A．人感到舒适的房间温度约25℃左右；故A符合题意；
B．人的正常体温是37℃左右，故B不符合题意；
C．冰水混合物的温度是0℃；故C不符合题意；
D．冷冻食物的温度约为−5℃，故D不符合实际。
8、B
【详解】A．根据安培定则可知，螺线管的右端是N极，左端是S极，则小磁针N极将向右偏转，故A错误；
B．图中和两个线圈串联，电流相同，线圈匝数不同，用来探究电磁铁磁性的强弱与线圈匝数的关系，故B正确；
C．图中装置为研究通电导体在磁场中受力的作用，与电磁感应现象无关，故C错误；
D．丁图中，蹄形磁铁的磁感线方向为竖直方向，当导体ab竖直向上运动时，不能切割磁感线，也就不会产生感应电流，故D错误。
故选B。
9、D
【详解】由图可知，电流从螺旋管的左端流入、右端流出，用右手握住螺旋管，四指指向电流的方向，则大拇指指向右端，所以右端是N极，故AB错误；滑动变阻器的滑片P向右滑动过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，通过电磁铁的电流变小，则在螺旋管的匝数一定时，电磁铁的磁性减弱，故C错误、D正确；故应选D．
10、A
【详解】A．夏天在地上洒水感到凉快是利用了水的蒸发吸热，而不是利用水的比热容大的特点，故A符合题意；
B．因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以北方楼房内的“暖气”用水作为介质，故B不符合题意；
沿海地区和沙漠地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的C．温度变化小，冬暖夏凉，昼夜温差小；沙漠地区多砂石，砂石的比热容较小，在相同的吸热条件下，砂石的温度变化大，故C不符合题意；
D．生物体内水的比例很大，有助于调节自身的温度，是利用了水的比热容大的特点，故D不符合题意．
11、D
【详解】A．有一些家用电器电功率较大，而且是金属外壳的，选用插座时，就需要是三孔插座，所以说选用插座时，并不是所有家用电器都使用两孔插座，A项不合题意；
B．搬动电器时，必须断开电源开关，防止触电事故，B项不合题意；
C．有人触电时，首先应该是断开家庭电路的电源总开关，不是打电话叫供电所停电，C项不合题意；
D．当遇到高压电线断落地面时，当人在附近行走时，会在人的两脚间形成跨步电压，应单脚跳或双脚并跳，撤离现场，选项D符合题意。
12、B
【详解】AB．探究串联电路中各处电流的关系实验中，要用电流表分别测出电路中不同位置的电流，所以要选用电流表，因为不同量程的电流表的分度值不同，准确程度不同，并且不同型号的电流表的灵敏度也不一定相同，所以为了使测量的更准确，测a、b、c处电流时最好选用型号和量程相同的电流表，故A错误；B正确；
C．通过灯泡亮暗，只能判断实际功率的大小，不能判断出电流的大小，故C错误；
D．为了使实验具有普遍性，应选择型号不同的小灯泡，故D错误。
13、D
【解析】改变物体内能的方式有两种：做功和热传递，其中做功过程是能量的转化过程，热传递是能量的转移过程。
【详解】①搓手时两手克服摩擦做功，机械能转化为手的内能，手的温度升高，通过做功方式改变内能的，符合题意；
②对手哈气取暖，通过热传递的方式改变手的内能，不符合题意；
③炒菜时，铁锅热得烫手，通过热传递的方式改变手的内能，不符合题意；
④水蒸气膨胀对塞子做功，水蒸气的内能减小，内能转化为塞子的机械能，通过做功的方式改变内能的，符合题意。
故选D。
14、A
【详解】A、毛皮和橡胶棒摩擦过程中，橡胶棒带负电荷，电子是从毛皮传给橡胶棒，故A正确；
B、验电器的金属箔张开是因为金属箔带上同种电荷而排斥，故B错误；
C、四冲程汽油机的做功冲程将内能转化为机械能，故C错误；
D、干电池在使用时，不能用导线直接连接正、负极连接起来，否则会造成短路，故D错误．
故选A．
15、C
【详解】A．开关与L1并联与L2串联,开关断开时,L1和L2都发光;开关闭合时,L1被短路不能发光,L2仍然发光，故A不符合题意；
B．L1和L2并联,开关只控制L1,不能控制L2，故B不符合题意；
C．L1和L2并联,开关只控制L2,不能控制L1，故C符合题意；
D．L1和L2串联,开关既能控制L1又能控制L2，故D不符合题意。
故选B。
16、A
【解析】A．由图甲知，当滑片在b端时，滑动变阻器接入电路中的电阻为0Ω，电路为R的简单电路，电路中的电阻最小，电流最大，由图象乙知电源的电压：

此时电路中的电流：I=0.5A，根据欧姆定律可得R1的阻值：

故错误；
B．当滑片位于a端时，滑动变阻器接入电路中的电阻最大，电压表的示数最小，电路中的电流最小，由图象知，此时U′1=4V，电路中电流I′=0.2A，由串联电路特点和欧姆定律可得，R2的最大阻值：

故正确；
C．P由a向b恰好移动三分之一长度时，则R2的 接入电路中，此时电路中电流：

所以R1的电功率：

故正确；
D．P在a端时，由B项解答可知电路中电流I′=0.2A，此时U′1=4V，则2分钟内R2消耗的电能：

故正确。
故选A。
17、D
【详解】A．由电路图知道，滑动变阻器与R2并联，电压表测量并联部分的电压，当滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻增大，由并联电阻的规律知道，此过程并联部分的总电阻增大，故A错误；
B．由于并联部分的总电阻增大，根据串联分压知道，并联部分的电压增大，即电压表的示数增大；由于并联部分的总电阻增大，由欧姆定律知道，电路总电流减小，又因为R2支路电流增大，所以，滑动变阻器所在支路电流减小，即电流表A2示数变小，故B错误；
C． 电压表示数变化量与电流表A1示数变化量之比为R1，故C错误
D．由以上分析知道，电路总电流减小， R2支路电流增大，滑动变阻器所在支路电流减小，又因为R1＜R2，所以，滑动变阻器的电流变化量最大，R1的电流变化量其次，R2电流的变化量最小，故D正确．
18、B
【详解】自己上楼时的功率：
，
需要测量的物理量是小明的体重、楼层的高度、上楼时所用的时间，不需要测量楼梯倾斜角度。故B符合题意，ACD不符合题意。
19、B
【详解】在充电过程中，该手机电池在消耗便携式充电器的电能，那么该电池相当于电路中的用电器，把电能转化为电池的化学能，故选B。
20、A
【详解】A．根据现在的研究发现，自然界中只存在正、负两种电荷，故A正确；
B．两个物体相互摩擦时，失去电子的物体带正电，得到电子的物体带负电，故B错误；
C．根据同种电荷相互排斥的原理，带正电的物体会排斥的物体一定带正电，故C错误；
D． 验电器能够检验物体是否带电，不一定是正电，故D错误。
故选A。
21、D
【详解】导线ab竖直向上运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故A错误；导线ab竖直向下运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故B错误；导线ab从图中所示位置斜向上运动，此时导线ab做切割磁感线运动，所以在电路中会有感应电流，电流表指针会偏转，故C错误；导线ab分别水平向右和水平向左运动时，即在磁场方向不变的情况下，改变导体的运动方向，感应电流的方向会改变，则电流表指针偏转的方向相反，故D正确；故应选D．
22、B
【详解】A．热机效率越高，只能说明有用功在总功中的比例多。不能说明有用功多，故A项错误；
B．四冲程内燃机一个工作循环四个冲程，对外做功一次。故B项正确；
C．汽油机在吸气冲程中吸入汽缸的是空气和汽油的混合物。故C项错误；
D．汽油机在压缩冲程中将机械能转化为内能。故D项错误。
故选B。
23、B
【详解】A．通电后，电视机是把电能转化为电视机影像的光能和喇叭的声能，不是利用电流热效应工作，A项不合题意；
B．通电后，电暖气是把电能转化为内能，这是利用电流热效应工作，选项B符合题意；
C．通电后，电风扇是把电能转化为扇叶的动能，不是利用电流热效应工作，C项不合题意；
D．通电后，计算器是把电能转化为显示屏上的光能和喇叭的声能，不是利用电流热效应工作，D项不合题意。
24、A
【详解】A．S2拨到1，移动滑片，使电压表示数为灯的额定电压，保持滑片不动，S2拨到2，电压表测灯与定值电阻的总电压，根据串联电路的规律和欧姆定律可知灯的额定电流，根据P＝UI可求灯的额定功率，故A符合题意；
B．无论S2拨到1或2，不能确定灯是否正常发光，故B不符合题意；
C．S2拨到2，电流表测灯的电流，不知灯的额定电流，不能确定灯是否正常发光，故C不符合题意；
D．无论S2拨到1或2，灯与电阻并联，电流表测总电流，不能确定灯是否正常发光，故D不符合题意．
25、C
【详解】由图知道，当开关旋至“1”档时，两条电阻丝串联接入电路，此时电路总电阻最大为2R=2×10Ω=20Ω，由 知道，此时电功率最小，开启防雾功能，故AB错误；
此时电路中的电流是： =0.5A；此时电路的总功率是：P1 =UI1 =10V×0.5A=5W；当开关旋至“2”档时，一条电阻丝单独接入电路，电阻较大（大于并联时的总电阻），电路消耗的功率较小，此时为除露功能；此时电路中的电流是： =1A；从防雾到除露，电路总电流变化量是：I2 -I1 =1A-0.5A=0.5A，故D错误；
当开关旋至“3”档时，两条电阻丝并联接入电路，总电阻最小，总功率最大，此时为化霜功能，电路的总电阻是： ，电路的总电流是：=2A；此时总功率是：P3 =UI3 =10V×2A=20W，化霜与防雾电路的总功率之差是：P3 -P1 =20W-5W=15W，故C正确．
26、A
【解析】A、春天槐花飘香是槐花的香味在空气中发生扩散现象，说明分子在不停地做无规则运动，故A正确；
B、夏天泛舟于桥，是舟在做机械运动，不是分子的运动，故B错误；
C、秋天，果实落地，是果实在做机械运动，不是分子的运动，故C错误；
D、冬天满天飞雪，是雪花在做机械运动，不是分子的运动，故D错误；
故选：A。
27、C
【解析】试题分析：发现有人触电后，不应立即用手把他拉开，A错；B.家用电器或电线着火时，不应迅速用水来灭火，应该立即切断电源；C.更换灯泡、搬动用电器前，应断开电源开关，正确；D.在照明电路中，电灯的开关应接在火线和灯泡之间，D错；正确C．
【考点定位】安全用电
28、C
【解析】A．组成物质的分子间同时存在相互作用的引力与斥力，故A错误；
B．组成物质的分子很小，不能用肉眼直接观察到，沙尘与尘土是固体小颗粒，不是分子，故B错误；
C．酒精分子不停地做无规则的运动，通过扩散空气中充满酒精分子，“酒香不怕巷子深”说明分子在不停地运动，故C正确；
D．固体、液体很难被压缩，是因为分子间存在相互作用的斥力，故D错误。
故选C。
29、C
【解析】试题分析：由图示可知，R1与R2串联，电压表V1测R2两端的电压，电流表测电路中的电流；当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，根据公式I=U/R可知，电路中的电流变小，即电流表A1的示数变小，故AB错误；根据公式U=IR可知，R1两端的电压变小，由于串联电路中总电压等于各分电压之和，故R2两端的电压变大，即电压表V1的示数变大，故C正确，D错误；故应选C．
【考点定位】欧姆定律
30、C
【详解】A．容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，由焦耳定律Q=I2Rt可知，左边容器中的电阻小于右边容器中的电阻，故A错误；
BC．在装置中，容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，左边容器中的电阻与右边容器中的电阻，所以实验是为了探究电流产生的热量与电阻大小的关系，故B错误，C正确；
D．U形管中液面高度发生变化是因为透明容器中密封着等量的空气的热胀冷缩造成的，故D错误．

二、填空题（每空1分，共10题，20分）
31、电源 不能 详见解析
【详解】(1)①[1]在这个木盒内，除了导线，一定还有另外一个电路元件是电源，因为没有电源来提供电压，就不可能产生电流；
②[2]根据上述现象，我们不能断定这两只小灯泡是串联的；因为如果两灯并联且开关在干路上，同样可以看到闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭的现象；
(2)[3]在不增加其他器材的条件下，能验证小华的判断是否正确的做法是：断开开关，将两灯位置互换，将两只灯泡交换位置，再比较亮度，如果交换位置后，原先较亮的灯泡，依然较亮，说明与是否靠近电源的正极无关。
32、电功 40
【详解】[1]电能表是用来测量电功（电能）的仪表。
[2]本月消耗的电能
2178.2kW·h−2138.2kW·h＝40kW·h
33、甲 短路 过大 大地
【详解】用测电笔来辨别火线与零线时，笔尖接触要检测的导线，手指应接触笔尾金属体，故甲正确；家用电器之间是并联时，各家用电器都正常工作，并且互不影响；电流过大会导致空气开关“跳闸”，电流过大的原因有：①电热水壶插头内部发生短路；②接入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大．使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．
34、吸引轻小物体 同 电子
【分析】（1）毛衣摩擦过的塑料棒带了电荷，而带电体具有吸引轻小物体的性质．
（2）根据验电器的金属箔片是否张开角度来确定物体是否带电．其之所以张开角度，就是由于两个箔片带了同种电荷，同种电荷相互排斥的造成的．
（3）摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷．
【详解】用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，是因为塑料棒由于摩擦而带了电，且带电体有吸引轻小物体的性质；
如果用摩擦过的塑料棒接触验电器金属小球(如图所示)，验电器的金属箔片张开，这是因为箔片带同种电荷相互排斥；
摩擦起电的实质是不同材料的物体相互摩擦时，由于不同物质束缚电子的能力不变，所以外层电子发生转移而带电，即实质是电子在物体间转移．
牢记带电体吸引轻小物体的性质以及电荷间的相互作用规律，另外要理解摩擦起电的实质是电子的转移，当两个物体互相摩擦时，因为不同物体的原子核束缚核外电子的本领不同，所以其中必定有一个物体失去一些电子，另一个物体得到一些电子．
35、强 2
【详解】[1] 当人站在电梯上时，压敏电阻的阻值减小，线圈中的电流增大，电磁铁的磁性变强；
[2] 电磁铁具有磁性，能够吸引衔铁与触点2接触。
36、37.6 231.6
【解析】（1）体温计的一个大格表示1℃，里面有10个小格，因此它的分度值为0.1℃．因此它的读数为37℃+0.6℃=37.6℃．
（2）该电阻箱的示数为：2×100Ω+3×10Ω+1×1+6×0.1Ω=231.6Ω．
37、负 0.6
【详解】根据图示可知，电压表正向偏转，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极，锌片是盐水电池的负极；电压表的量程为0∼3V，分度值为0.1V，示数为0.6V．
根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出电压表的示数．
38、0.88 220
【解析】由甲图可知，0-5h功率为44W，此时间段为待机；5-6h功率为880W，此时间段为加热；6-7h功率为220W，此时间段为保温。电饭煲加热过程时间为1h，则加热过程消耗的电能为W=Pt=0.88kW×1h=0.88kW·h；由电路图可知，当开关S、S1同时闭合时，R1和R2并联，电路总电阻最小，发热功率最大，为加热电路；当开关S闭合、S1断开时，R1断路没有工作，电路中只有R2工作，为保温电路。因保温功率为220W，即R2功率为220W，则R2===220Ω。
39、b和c 长度 镍铬合金丝
【详解】顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路．
在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的目的，而用铜丝制作的话，起不到明显改变电阻的目的．
40
