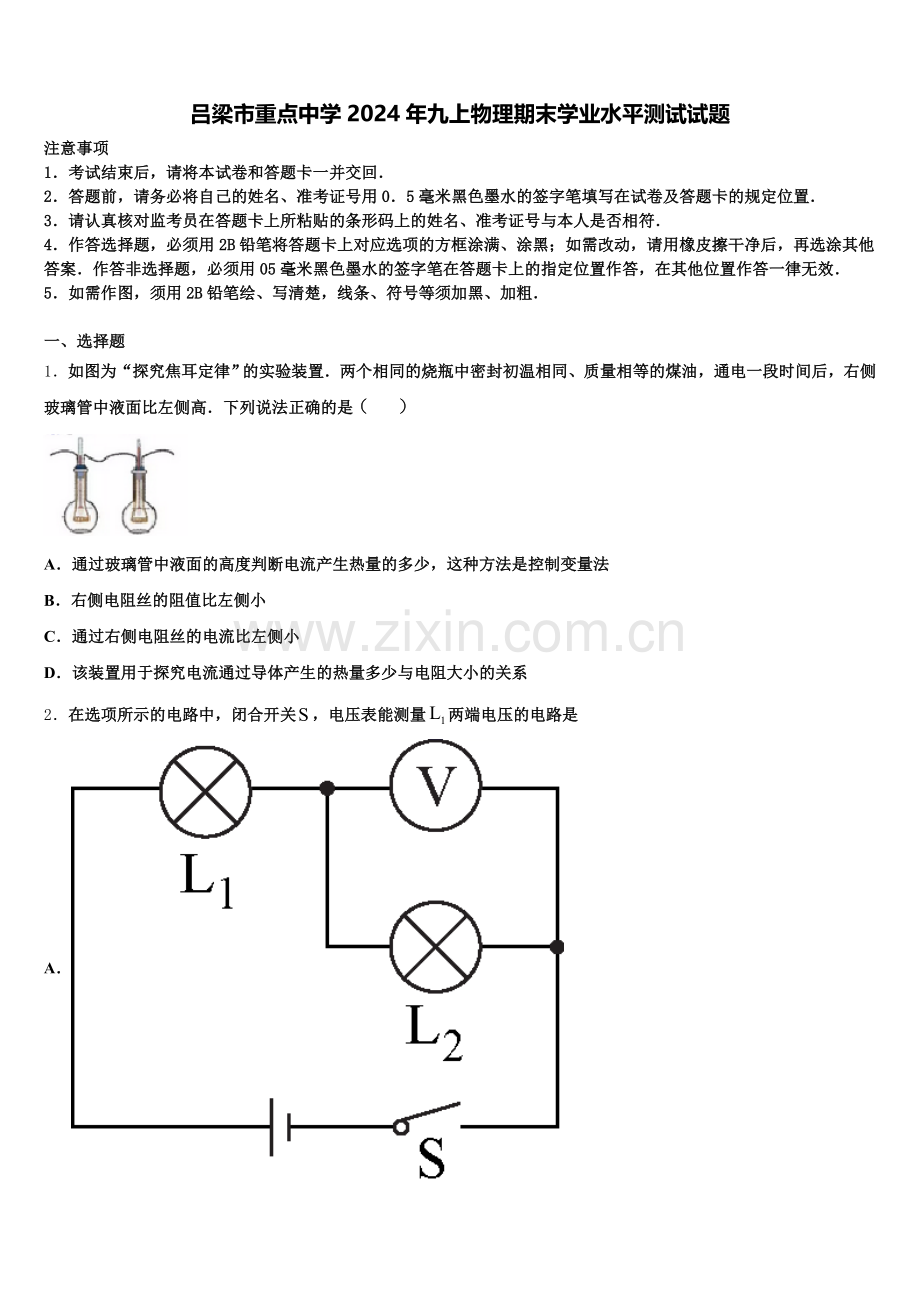

吕梁市重点中学2024年九上物理期末学业水平测试试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、选择题
1．如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高．下列说法正确的是（ ）

A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法
B．右侧电阻丝的阻值比左侧小
C．通过右侧电阻丝的电流比左侧小
D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系

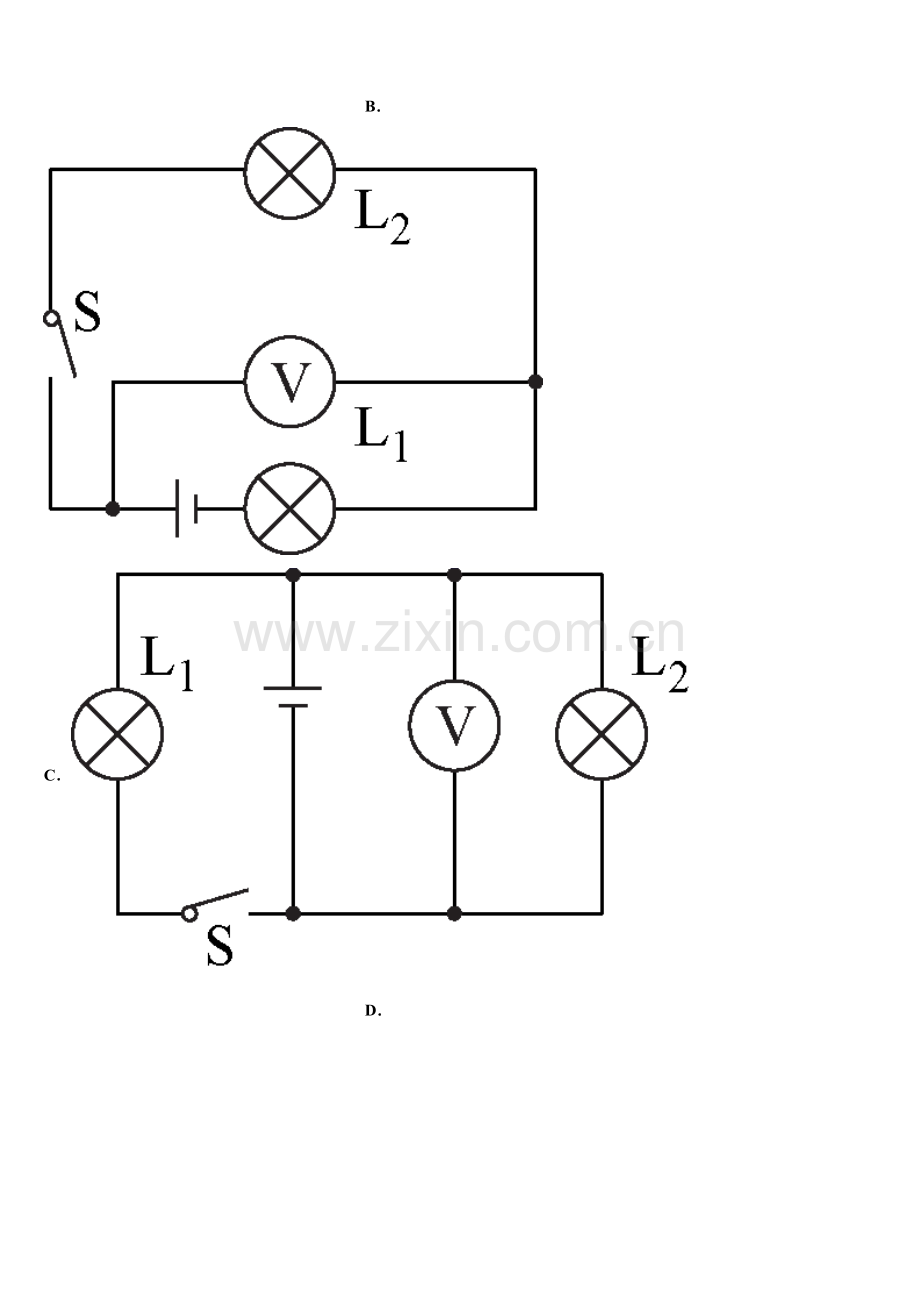

2．在选项所示的电路中，闭合开关，电压表能测量两端电压的电路是
A． B．
C． D．
3．如图所示是四冲程内燃机的某个冲程示意图，这个冲程是

A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．遂宁地区的新房装修都喜欢安装“水地暖”，而“水地暖”是以温度不高于60℃的热水为热媒，在埋在地板下的水管中循环流动，加热整个地板，再通过地板向室内供热的一种供暖方式。关于水地暖以水为热媒的原因，下列说法正确的是
A．因为水的比热容比其它物质大，相同质量的水和其它物质降低相同的温度时，水放出的热量比其它物质少
B．因为水的比热容比其它物质大，相同质量的水和其它物质降低相同的温度时，水放出的热量比其它物质多
C．因为水的比热容比其它物质小，相同质量的水和其它物质降低相同的温度时，水放出的热量比其它物质多
D．因为水的比热容比其它物质小，相同质量的水和其它物质降低相同的温度时，水放出的热量比其它物质少
5． “节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（ ）
A．总电流 B．总电压 C．总电阻 D．总功率
6．楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（　　）
A．
B．
C．
D．
7．关于内能，下列说法中正确的是（　　）
A．温度高的物体具有内能，温度低的物体没有内能
B．温度高的物体一定比温度低的物体具有的内能多
C．铁水变成铁块，内能减少
D．0°C的水变成0°C的冰，温度不变，所以内能不变
8．在结婚仪式上，人们常用到礼花筒，它利用筒内的高压空气膨胀，将彩带喷向空中，产生喜庆效果。则高压空气膨胀过程中（　　）
A．内能转化为机械能 B．机械能转化为内能
C．对外做功内能增加 D．高压空气温度升高
9．关于下列四个情景的说法错误的是( )
A．发声扬声器旁的烛焰晃动，说明声波能传递能量
B．不能听到真空罩中闹钟的铃声，说明声波的传播需要介质
C．发声的音叉将乒乓球弹开，说明发声的物体在振动
D．8个相同的玻璃瓶装不同高度的水，敲击它们时发出声音音色不同
10．下列四种现象中属于扩散现象的是
A．秋季北方频发“沙尘暴”
B．春天柳絮漫天飞舞
C．隆冬时分，大雪纷飞
D．金秋时节，桂花香气袭人
11．家家户户都用电能表，它是用来直接测量（ ）
A．电流 B．电压 C．电功 D．电功率
12．如图所示，当开关S闭合，滑动变阻器的滑片P向右移动时，下列说法中正确的是（　　）

A．电流表的示数变小，灯泡L变暗
B．电压表的示数变小，灯泡L变暗
C．电流表的示数变大，灯泡L变亮
D．电压表的示数变大，灯泡L变亮
二、填空题
13．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是__________（选填“导体”或“绝缘体”），使电路发生__________路，导致空气开关跳闸。
14．现有“2V 0.1W”字样的LED灯一只，当电源电压为6V时，为使LED灯正常发光，需串联一只______Ω的电阻，与普通的小灯泡相比，在达到相同亮度的条件下，假设LED灯可以节约80％的电能，则该LED灯与______W的小灯泡亮度相当。
15．将阻值分别为 30Ω 和 20Ω 的两个定值电阻并联起来，它们的等效电阻是_______Ω。
16．2018年12月29日，遵义市迎来了入冬以来的第一场雪，为了避免交通事故的发生，许多道路禁止通行。这主要是因为车辆与路面之间的摩擦力因路面结冰而_________，制动后，车辆由于__________继续向前运动的距离会变大。
三、实验题
17．（8分）在“探究感应电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按如图所示的方式进行安装。

（1）小明闭合开关后进行了如下操作：
A．只让导体ab在水平方向左右运动
B．只让导体ab在竖直方向上下运动
C．只让蹄形磁体在水平方向左右运动
D．只让蹄形磁体在竖直方向上下运动
其中一定能产生感应电流的是_______（填写字母）。
（2）如果将小量程电流表换成_______，可以观察磁场对通电导体的作用。
（3）实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置或操作上提一条改进建议_______________。
18．（8分）如图甲所示是探究“影响滑动摩擦力大小的因素”的实验装置，实验所用的长木板，两个面的粗糙程度不同。小毅和小晨同学根据猜想进行了实验，得出数据如下表所示：

实验序号
长木板表面
木块放置方式
拉动木块的个数
弹簧测力计示数/N
①
很粗糙
平放
1
1.5
②
很粗糙
平放
2
3
③
较粗糙
平放
2
1.6
④
较粗糙
平放
2
1.6
（1）实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据____________的知识可知，弹簧测力计的示数与滑动摩擦力的大小相等。
（2）由______次实验可以探究滑动摩擦力的大小是否和接触面所受的压力有关。
（3）同学们在老师的指导下对实验装置进行改进，用如图乙所示的方式测量滑动摩擦力发现效果更好。图乙所示实验中_______（选填“一定”或“不一定”）要匀速拉动长木板。
19．（8分）为了探究“当接触面相同时，滑动摩擦力大小与压力的关系”，小明设计了如图所示的实验装置。

(1)当物块 A 做匀速直线运动时，它所受的摩擦力的大小等于弹簧测力计的读数。这种测量摩擦 力的方法是___法。
(2)在同一次实验中，小明发现，当用不同的速度匀速拉物块 A，弹簧测力计的示数不变，说明 滑动摩擦力的大小与物体运动速度的大小__________(选填“有关”或“无关)。
次数
1
2
3
4
5
6
A的重力/N
2.0
3.0
4.0
5.0
6.0
7.0
测力计读数/N
0.8
1.3
1.6
1.9
2.4
2.8
(3)在实验中小明通过改变物块 A 的重力进行多次实验，记录的数据如上表。通过分析可知，当接触面粗糙程度不变时，接触面受到的压力越大，滑动摩擦力越大；如果滑动摩擦力与接触面受到 的压力的比值等于接触面的滑动摩擦系数，则该接触面的滑动摩擦系数为_________。
四、作图题
20．（8分）（1）如图甲所示，电流表的示数为__________________A；
（2）请你在遵守安全用电的原则下，用笔画线代替导线将图乙电路连接完整______________；
（3）如图丙所示的是裁纸刀的示意图，裁纸时相当于一个杠杆，请作出作用在点的最小力的示意图及阻力的力臂______________。

21．（8分）小宁同学在测量电阻的实验中，所在小组电压表损坏。请你帮助他利用以下器材:两个电流表、待测电、一个阻值已知的电阻， 一个开关、电源、导线若干、请设计电路图测量未知电阻的阻值，电路图画在方框中。
（________）

五、计算题
22．（10分）如图所示，电源电压保持不变，电阻R1=30Ω，电流表A1的示数为0.4A，A2的示数为0.8A，求电源电压和R2的阻值各为多少？

23．（12分）如图所示，甲图中电源电压恒为9V，滑动变阻器R2上标有“30Ω 1A”的字样，电流表如图乙所示，闭合开关，移动滑片P使电压表示数为3.6V，电流表示数如图丙所示，求：

（1）此时滑动变阻器两端的电压；
（2）R1的阻值；
（3）当滑片P移至最右端时，整个电路消耗的电功率。
参考答案

一、选择题
1、D
【解析】分析：电流产生的热量跟电流大小、电阻大小、通电时间有关．
（1）电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，体现的是转换思想；
（2）根据焦耳定律判定电阻产生热量的多少，从而判定出U形管中液面的高度差的变化关系；
（3）探究电流产生热量跟电流关系时，控制电阻和通电时间不变；
（4）探究电流产生的热量跟电流大小和电阻大小关系时，要控制电流、通电时间不变．
解答：A. 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是转换法；故A不正确；
BCD、由图可以看出，两个电阻丝是串联在一起的，所以电流是相等的，故C错误，右侧玻璃管中液面比左侧高，说明右侧产生的热量较多，根据焦耳定律可知，在电流强度和通电时间相同时，电阻越大，导体产生的热量越多．所以右侧电阻丝的阻值比左侧大，故B错误；该装置是用于探究电流通过导体产生的热量多少与电阻大小的关系的，故D正确．
故选D
【点睛】此题考查了电流产生热量的决定因素，实验过程中渗透了转换法和控制变量法的应用，有一定的综合性．重点是焦耳定律的应用．
2、C
【详解】ABD. 三图中两灯串联，电压表与灯L2并联，测量的是灯L2两端的电压，故这三个选项不符合题意；C. 选项中，两灯并联，电压表与灯L2并联，测量的是灯L2两端的电压，但是同时也测量灯L1两端的电压和电源电压。故选C。
电压表在使用时要与被测电路并联，并且要注意电流从“+”接线柱流入，从“-”接线柱流出。
3、A
【详解】由图可知，进气门打开，排气门打开，活塞下行，所以是吸气冲程．故A正确．
4、B
【详解】水地暖以水为热媒的原因是水的比热容比其它物质大，相同质量的水和其它物质降低相同的温度时，水放出的热量比其它物质多，故选B。
5、C
【详解】C．家庭电路中各用电器之间的连接方式是并联，而并联电路中总电阻的倒数等于各分电阻倒数之和，因此每多关闭一个用电器，总电阻将变大，故C符合题意；
AD．因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小，由P=UI可知，电路中的总电流变小，故AD不符合题意；
B．家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每多关闭一个家用电器，总电压不变，故B不符合题意。
故选C．
6、D
【分析】由题意可知，白天有声响时感应灯亮，无声响时感应灯不亮，说明灯泡与声控开关串联；
串联的各电路元件相互影响不能独立工作，并联的各电路元件互不影响，能独立工作．据此分析即可．
【详解】当闭合开关S声和S光时，灯泡和电阻R0串联在一起，灯泡和电阻由两个开关同时控制，只有两个开关都接通时，灯泡才能发光，故A不符合题意；当只闭合开关S声或S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；则白天有声响时感应灯亮，无声响时感应灯也亮，故B不符合题意；当只闭合开关S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；当闭合开关S声和S光时，灯泡被短路，不亮，则白天感应灯亮，有声响时感应灯反而不亮，故C不符合题意；当只闭合开关S声时，灯泡和电阻R0串联在一起，能够工作，灯亮；当只闭合开关S光时，灯泡被短路，不亮，则白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮，故D符合题意；故应选D．
此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态．本题是开关串联在实际生活中的具体应用，需要对题中要求有清楚的认识，关键是开关的控制作用．
7、C
【详解】A．一切物体都具有内能，故A项错误；
B．内能的大小与物体的温度、质量、体积等有关系，故B项错误；
C．铁水变成铁块，发生了凝固现象，凝固放热，内能减少，故C项正确；
D．0°C的水变成0°C的冰，温度不变，放出热量，内能减少，故D项错误。
8、A
【详解】礼花筒利用筒内的高压空气膨胀，将彩带喷向空中，这个过程中礼花炮筒内的空气对外做功将内能转化为彩带的机械能。
故选A。
9、D
【详解】A．发声扬声器旁边的烛焰晃动，这是因为声音能传递能量，A正确,不符合题意；
B．因为声音不能传声，所以不能听到真空罩中闹铃的声音，B正确，不符合题意；
C．发声的音叉将乒乓球弹开，说明发声的物体在振动，C正确，不符合题意；
D．8个相同玻璃瓶装不同高度的水，敲击它们时发出声音的音调不同，D错误，符合题意．
10、D
【详解】A、我国北方地区频发的“沙尘暴天气”，“沙尘”是肉眼可见的物体的运动，不属于分子运动，不符合题意；
B、春天柳絮漫天飞舞，“柳絮”也是可见的物体的运动，不符合题意；
C、大雪纷飞，仍是宏观物体的运动，与扩散无关，不符合题意；
D、桂花香气袭人，是气体分子运动的结果，属于扩散现象，符合题意．
故选D．
要理解分子是看不见的，因为分子太小了，而能看到的灰尘、烟尘一类的物体仍属宏观的物体运动，比分子还是大得多的，不能说明分子的运动．
11、C
【详解】A．电流用电流表测量，故不符合题意；
B．电压用电压表测量，故不符合题意；
C．电能表又叫电度表，是测量某用户用电器消耗电能的仪表，也可以说是测量电功的仪表，故符合题意；
D．电功率，实验室中用电流表和电压表测量，生活中用电能表和手表测量，故不符合题意。
故选C。
12、A
【解析】由电路图可知，灯泡与滑动变阻器串联，电流表测量电路电流，电压表测滑动变阻器两端的电压；滑动变阻器的滑片P向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小；由可知，灯泡的实际功率变小，灯泡变暗；因为串联电路起分压作用，而滑动变阻器接入电路的阻值变大，所以滑动变阻器接入电路的阻值变大，即电压表的示数变大；故A符合题意，B、C、D不符合题意。
故选A。

二、填空题
13、导体 短
【详解】[1]纯水是绝缘体，但生活中的水都含有一些导电的粒子，是导体。
[2]插座内流入水后，因为水是导体，使火线和零线不经用电器而连接在一起，发生了短路，导致空气开关跳闸。
14、80 0.5
【分析】（1）根据电功率的计算公式P=UI，计算出LED灯正常发光时的电流，再根据串联电路电压规律可求出需串联电阻两端的电压，利用欧姆定律的变形公式计算需串联电阻的阻值；
（2）消耗电能只差与假设两种灯泡发光时间相同时，由变形得到电功表达式，再根据二者消耗的电能关系列出方程解答。
【详解】[1]由P=UI可得，LED灯正常发光时的电流：；
当电源的电压U=6V时，因串联电路中总电压等于各分电压之和，则串联电阻R两端的电压：

因串联电路中各处的电流相等，由欧姆定律可得，串联电阻R的阻值：

[2]设两种灯泡正常发光的时间为t，由可得，LED消耗的电能为

小灯泡消耗的电能为，已知在达到相同亮度的条件下，LED灯可以节约80%的电能，则有

即
解得：
15、12
【分析】并联电阻总阻值的倒数等于各并联电阻倒数之和，据此求出并联阻值。
【详解】两电阻并联，并联电阻总电阻阻值的倒数等于各并联电阻倒数之和，

已知R1=30Ω，R2=20Ω，则并联电阻的等效电阻

16、减小（变小）（小） 惯性（具有惯性）（惯性）
【详解】[1]结冰后地面变光滑，摩擦力会减小；
[2]车在制动后由于惯性还会继续向前运动一段距离。

三、实验题
17、A、C 电源 换强磁铁（或绕制线圈）；快速移动导体（或磁铁）
【详解】(1)[1]A．只让导体ab在水平方向左右运动，导体ab切割磁感线运动，导体中有感应电流产生；
B．只让导体ab在竖直方向上下运动，导体ab没有切割磁感线运动，导体中没有感应电流产生；
C．只让蹄形磁体在水平方向左右运动，导体ab相对磁铁也做切割磁感线运动，导体中有感应电流产生；
D．只让蹄形磁体在竖直方向上下运动，导体ab相对磁铁没有切割磁感线运动，导体中没有感应电流产生；
(2)[2]磁场对通电导体的作用，电路中一定有电源，所以把小量程电流表换成电源，导体ab成为通电导体在蹄形磁体的磁场中受力的作用；
(3)[3]电流表指针偏转不明显，是电流太弱，可能是磁场弱或导体（或磁铁）运动慢，可以换强磁铁（或绕制线圈），快速移动导体（或磁铁）。
18、二力平衡； ①和②； 不一定。
【详解】(1)[1]实验中要求弹簧测力计匀速直线拉动木块，此时拉力与摩擦力大小相等，是一对平衡力，由二力平衡的知识知道，弹簧测力计的示数与滑动摩擦力的大小相等；
(2)[2]探究滑动摩擦力的大小是接触面所受的压力的关系，需要控制接触面的粗糙程度相同，改变压力，观察拉力的大小也就是摩擦力的大小，所以，表中①②两次符合题意；
(3)[3]在实验中，采用如图甲所示的实验装置测量木块与长木板之间的摩擦力时，操作上必须要水平匀速直线拉动物块，操作较为困难。实验改进后，用图乙所示的装置进行实验，操作上不一定要匀速直线拉动长木板，弹簧测力计相对固定，便于读数。
19、转化法 无关 0.4
【详解】(1)[1]弹簧测力计拉着木块沿水平方向做匀速直线运动时，根据二力平衡条件可知，木块所受摩擦力的大小等于弹簧测力计的示数；把木块所受摩擦力的大小转化成弹簧测力计的示数，这种方式转化法；
(2)[2]在同一次实验中，小明发现，当用不同的速度匀速拉物块A，弹簧测力计的示数不变，说明滑动摩擦力的大小与物体运动速度的大小无关；
(3)[3]通过表中数据分析可知，当接触面粗糙程度不变时，接触面受到的压力越大，测力计示数越大，滑动摩擦力越大；如果滑动摩擦力与接触面受到的压力的比值等于接触面的滑动摩擦系数，则该接触面的滑动摩擦系数为 ：

四、作图题
20、0.18
【解析】(1)[1]电流表所用量程为0～0.6A，每一小格表示0.02A，指针位置共9小格，读书为0.18A。
(2)[2]灯泡一端与零线相连，一端与火线相连；开关控制灯泡，应该与灯泡串联，且应该连接在火线与灯泡之间；三孔插座连接时左端连接零线，右端连接火线，上端应连接地线。
(3)[3]裁纸刀裁纸时相当于一个杠杆，其支点为O点。若要使作用于A点的力最小，则该力的力臂需要最大，该力的最长力臂即以OA为力臂，所以作用于A点的最小力F1应垂直于OA向下。
[4]力臂即支点到该力的距离，过支点O做F2的垂线即为力臂L2。
21、
【详解】由题意可知，需要用两个电流表、一个定值电阻来间接测量待测电阻的阻值，由欧姆定律得，，即需要得出待测电阻两端的电压和通过的电流，因此，根据并联电路电压的规律可知，需要将待测电阻与定值电阻并联，即可求出其阻值，则设计电路图如下：

此时待测电阻阻值为：

或如图所示：

此时待测电阻阻值为：

或如图所示：

此时待测电阻阻值为：

五、计算题
22、12V 15Ω
【详解】∵两电阻并联
∴U=U2=U1=I1R1=0.4A×30Ω=12V
R2===15Ω
答：电源电压和R2的阻值各为12V、15Ω．
23、 (1)3.6V；(2)30Ω；(3)2.7W。
【详解】由电路图可知，闭合开关，R1与R2串联，电压表测变阻器R2两端的电压，电流表测电路中的电流。
(1)闭合开关后，由电压表示数为3.6V可知，此时滑动变阻器两端的电压
U2=3.6V；
(2)因串联电路中总电压等于各分电压之和，所以，R1两端的电压：
U1=U-U2=9V-3.6V=5.4V，
由图乙和图丙可知，电流表的量程为0～0.6A，分度值为0.02A，则可知开关断开时电流表的示数为0.02A（即电流表指针没有调零），开关闭合时电流表的示数为0.2A，所以，电路中的实际电流为：
I=0.2A-0.02A=0.18A，
R1的阻值：
R1==30Ω；
(3)当滑片P移至最右端时，变阻器接入电路中的电阻为0，则整个电路消耗的电功率：
P==2.7W。
答：(1)此时滑动变阻器两端的电压为3.6V；
(2)R1的阻值为30Ω；
(3)当滑片P移至最右端时，整个电路消耗的电功率为2.7W。
