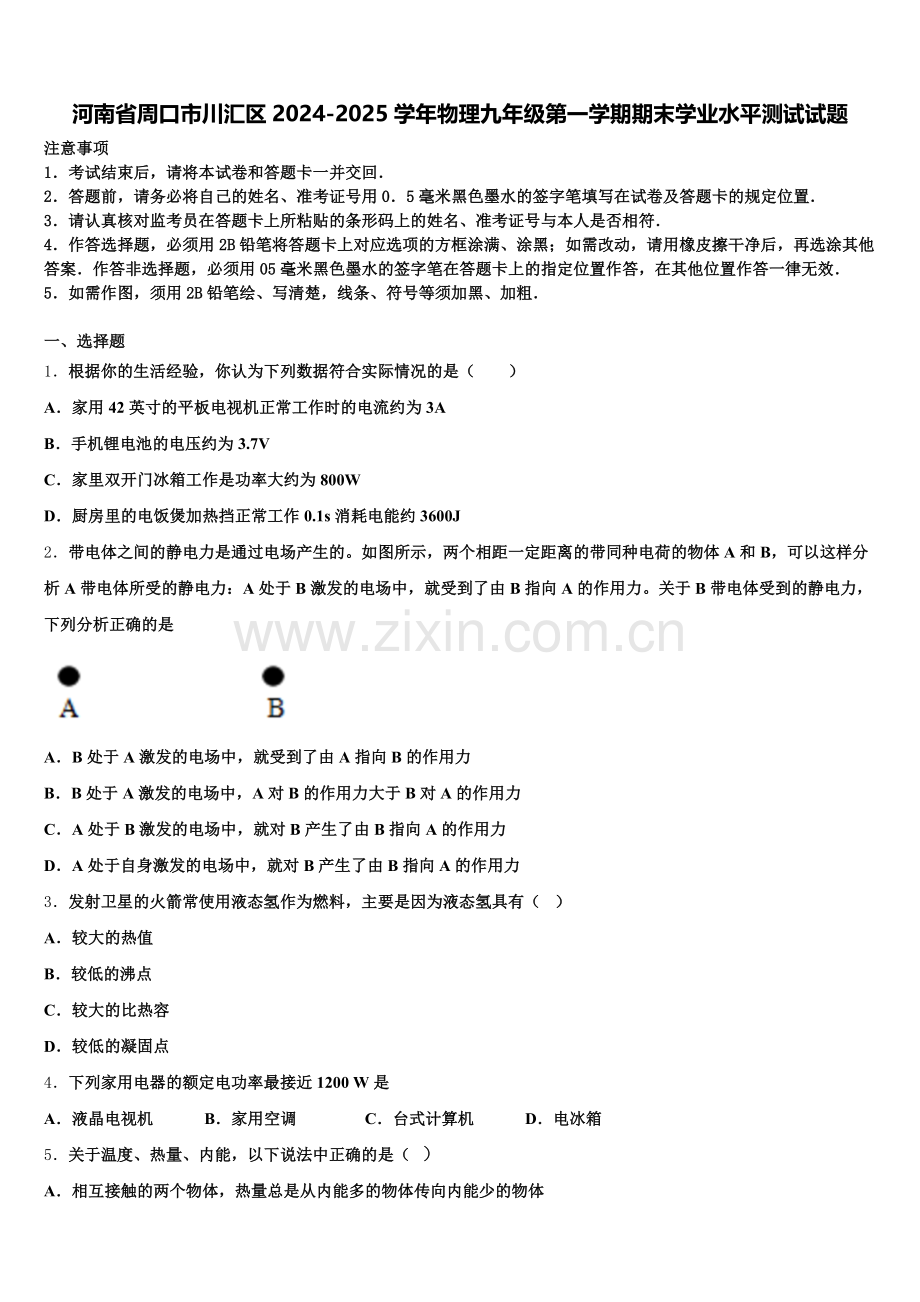

河南省周口市川汇区2024-2025学年物理九年级第一学期期末学业水平测试试题含解析.doc

河南省周口市川汇区2024-2025学年物理九年级第一学期期末学业水平测试试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、选择题
1．根据你的生活经验，你认为下列数据符合实际情况的是（　　）
A．家用42英寸的平板电视机正常工作时的电流约为3A
B．手机锂电池的电压约为3.7V
C．家里双开门冰箱工作是功率大约为800W
D．厨房里的电饭煲加热挡正常工作0.1s消耗电能约3600J
2．带电体之间的静电力是通过电场产生的。如图所示，两个相距一定距离的带同种电荷的物体A和B，可以这样分析A带电体所受的静电力：A处于B激发的电场中，就受到了由B指向A的作用力。关于B带电体受到的静电力，下列分析正确的是

A．B处于A激发的电场中，就受到了由A指向B的作用力
B．B处于A激发的电场中，A对B的作用力大于B对A的作用力
C．A处于B激发的电场中，就对B产生了由B指向A的作用力
D．A处于自身激发的电场中，就对B产生了由B指向A的作用力
3．发射卫星的火箭常使用液态氢作为燃料，主要是因为液态氢具有（ ）
A．较大的热值
B．较低的沸点
C．较大的比热容
D．较低的凝固点
4．下列家用电器的额定电功率最接近1200 W是
A．液晶电视机 B．家用空调 C．台式计算机 D．电冰箱
5．关于温度、热量、内能，以下说法中正确的是（  ）
A．相互接触的两个物体，热量总是从内能多的物体传向内能少的物体
B．物体吸收了热量，它的温度一定升高
C．质量相同时，温度升高较多的物体吸收的热量一定多
D．物体内能减小时，不一定是物体放出了热量
6．POS刷卡机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图）．使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．选项图中能反映POS刷卡机读出信息原理的是（　　）

A． B．
C． D．
7．一个标有“12V 6W”的灯泡接入某电路中，测得通过它的电流是0.4A，则它的实际功率
A．等于6W B．小于6W C．大于6W D．无法判断
8．如图所示是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。两个密闭容器中的电阻一样大，在其中右侧容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化。实验现象表明（　　）

A．在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多
B．在电阻相同、通过电阻的电流相同的情况下，电流通过一个电阻的时间越大，这个电阻产生的热量越少
C．在通过电阻的电流和时间都相同的情况下，电阻越大，这个电阻产生的热量越少
D．在通过电阻的电流和时间都相同的情况下，电阻越小，这个电阻产生的热量越多
9．如图所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是

A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数不变
C．电流表示数变小，电压表示数变大 D．电流表示数变大，电压表示数不变
10．如图所示的电路中，电源电压保持不变，当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2消耗的功率P1：P2=2:3；当开关S和S1都闭合；甲、乙两表为电压表时，两电压表示数V甲：V乙和R1、R2消耗的功率P′1：P′2分别为（ ）

A．5:2 2:3 B．2:3 4:9
C．5:2 3:2 . D．2:3 9:4
11．下列四幅图中，能反映出发电机工作原理的是（ ）
A． B． C． D．
12．下列说法符合安全用电要求的是（　　）
A．开关接在零线上
B．家用电器的金属外壳接地
C．用手将接触电人拉开
D．用湿抹布擦工作中的用电器
二、填空题
13．将一只“220V 484W”的浴霸灯接在家庭电路中，正常发光时，通电30min灯泡消耗的电能为_________ kW·h，若用输电线把该灯泡由家引到较远的工地时，发现灯泡亮度变暗，测得灯泡的实际功率为400W，则输电线上消耗的功率为_________W。(不计灯丝电阻受温度影响)
14．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表读数应为______________A，b电流表的读数应为__________A，通过L2的电流是__________A。

15． “红灯停，绿灯行，读秒灯亮等一等”。路口的这些交通指示灯是______的（选填“串联”或“并联”）。红灯快结束时中间的倒计时读秒灯同时亮了，此时通过红灯的电流_______（选填“变大”、“不变”或“变小”）。
16．一只标有”8V 0.4A”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应串联一个___Ω的电阻，串联后电路中的总功率为_____W；该电阻通电10s所产生的热量是____J。
三、实验题
17．（8分）实验桌上有两个完全相同的烧瓶，烧瓶内装有质量相等、初温相同的煤油、完全相同的温度计，烧瓶内还分别装有阻值不同且不变的电阻丝R1 和R1．将它们与滑动变阻器、电源、开关、以及导线等组成如图所示的电路．小亮利用上述实验器材“探究电流通过电阻产生热量跟什么因素有关。”

（1）小亮探究的是当_________和通电时间一定时，电流产生的热量跟_______的关系．
（1）实验中，电流产生的热量无法直接测量，而是利用煤油温度变化量来表示，这种物理学研究方法叫做_________法．在以下三个实例中，没采用此方法的是_________：①借助电动机提升重物的高度判断电
流做功多少；②借助水压学习电压；③借助验电器两金属箔片张开角度判断物体带电多少．（请选填序号）
（3）闭合开关，通电一段时间后，温度升高较多的是A温度计，这是因为R1_______R1．（选填“>”或“<”）
18．（8分）在“测量小灯泡的电功率”实验中，电源电压恒为6V，小灯泡的额定电压为2.5V（阻值约为8Ω），滑动变阻器的最大阻值为20Ω。

(1)请用笔画线代替导线，将图甲中的实物电路连接完整，要求滑片向左滑动灯泡变亮。
（____）
(2)正确连接好电路后，闭合开关，发现灯泡刚亮了一下，就熄灭了，初步判断灯丝烧断。若是灯丝烧断了，则出现的现象是电流表_____示数（选填“有”或“无”），电压表_____示数（选填“有”或“无”）。造成灯丝烧断的原因可能是_____。
(3)更换灯泡后，闭合开关，移动滑动变阻器滑片到某处时，电压表的示数为2V，为了测量小灯泡的额定功率，应将滑片P向_____（选填“左”或“右”）端移动，使电压表示数为2.5V，此时电流表指针位置如图乙所示，则小灯泡的额定功率为_____W。
19．（8分）一个封闭盒子的上表面有两个接线柱和两个灯座，但是看不到盒子内部的电路是如何连接的．现将两个灯泡L1、L2分别安装在两个灯座上，按如图所示的方式连接在电路中，电源两端的电压保持不变．当闭合开关后，L1、L2同时发光，断开开关时，L1、L2同时熄灭．请在不添加器材、不打开盒子的情况下，判断两个灯泡是串联连接还是并联连接的．写出实验步骤_____和判断方法_____．

四、作图题
20．（8分）如图，A、B、C、D是四个接线柱，请将它们按要求连接起来，使L1、L2并联。
（_______）

21．（8分）小慧家卫生间的墙壁上有一个“三孔一开”的插座（如图甲所示），上面的开关S1不仅可以控制三孔插座，还可以控制镜前灯L及其开关S2，如图乙所示，若只闭合S1，只有三孔插座能工作；若同时闭合S1和S2，三孔插座和L都能工作。请在乙图的括号中标出“零线”或“火线”，并将电路补充完整。
（____）

五、计算题
22．（10分）利用如图所示的滑轮组，将重为240N的物体匀速向上提起0.2m，竖直向上的拉力F为100N．求：

（1）滑轮组的有用功
（2）滑轮组的机械效率．
23．（12分）在烧杯中装入0.5kg水，水温为20℃.用酒精灯加热，使水温升高到70℃.求：
（1）水吸收的热量；
（2）最少消耗多少酒精。（c水=4.2×103J/（kg.℃），q酒精=3×107J/kg）
参考答案

一、选择题
1、B
【详解】A．42英寸的平板电视机正常工作时的电流约为0.5A，故A不符合题意；
B．根据生活实际可知，手机锂电池的电压约为3.7V，故B符合题意；
C．家里双开门冰箱工作时功率大约为200W左右，故C不符合题意；
D．电饭煲加热挡功率约1000W，正常工作0.1s消耗电能约
W=Pt=1000W×0.1s=100J
故D不符合题意。
故选B。
2、A
【详解】AB．B处于A激发的电场中，B受到了由A指向B的作用力，物体间力的作用是相互的，A对B的作用力和B对A的作用力大小相等，故A正确，B错误；
C．A处于B激发的电场中，就对B产生了由A指向B的作用力，故C错误；
D．A处于自身激发的电场中，不会产生对B的作用力，故D错误。
3、A
【详解】卫星的火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量。故A符合题意，BCD不符合题意。
故选A。
4、B
【解析】A. 液晶电视机的电功率约在100W左右，故A不符合题意；
B. 家用空调的电功率在1000W以上，故B符合题意；
C. 台式计算机的电功率在100W左右，故C不符合题意；
D. 电冰箱的功率在200W左右，故D不符合题意；
故选B．
5、D
【详解】A．相互接触的两个物体，热量总是从高温物体传到低温物体。故A错误；
B．物体吸收热量，温度不一定增加，比如晶体在熔化过程中，虽然从外界吸收了热量，但温度保持不变。故B错误；
C．质量相同时，温度升高较多的物体吸收的热量不一定多，因为由吸热公式 可知，物体吸收的热量跟物质的比热容有关。两个因素不能决定物体吸热的多少。故C错误；
D．物体内能减小时，可能是放出了热量，也可能时对外做功。故D正确。
故选D。
6、C
【详解】由题意可知，POS刷卡机读出信息的原理是电磁感应现象．
A. 图中是奥斯特实验，说明了电流周围存在着磁场，故错误；
B. 图中有电源，是通电导体在磁场中受力运动，故错误；
C.图中没有电源，闭合开关，当闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故正确；
D.如图是一个电磁铁，说明电能产生磁，故错误．
故选C.
7、B
【详解】灯泡的额定电压：U额=12V，灯泡的额定功率：P额=6W，灯泡的额定电流：I额=P额/U额=6W/12V=1．5A，由P=I2R知灯泡的电流越小，电功率越小∴当I实＜1．5A时，即：I实＜I额时，P实＜P额，故选B．
8、A
【详解】从图中可以看到，容器内的电阻阻值大小相同，同时通电，同时断电，只是流过容器内的电阻电流大小不同，左边容器的电流大于右边容器的电流，U形管左边的液面高于右边的，这说明了在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。
故选A。
9、B
【解析】试题分析：由电路图可知，两电阻并联，电流表测干路电流，电压表测并联电压，即电源电压；
根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后根据电路结构由欧姆定律分析答题．
解：（1）由电路图可知，电压表测电源电压，电源电压不变，因此电压表示数不变，因此AC错误；
（2）由电路图可知，滑片P向右移动时，滑动变阻器接入电路的阻值变大，电路总电阻变大，
电源电压不变，由欧姆定律可知，干路电流变小，因为电流表测干路电流，因此电流表示数变小，B正确，AD错误；
故选B．
【点评】本题是一道闭合电路动态分析题，分析清楚电路结构、熟练应用欧姆定律即可正确解题．
10、C
【详解】甲、乙均为电流表，开关S闭合，S1断开，两电阻并联，U=U1=U2，
根据P=，
===，
当开关S1和S都闭合，甲、乙两表为电压表时，两电阻串联，电压表甲测电源电压，电压表乙测电阻R2两端电压，I=I1=I2，
则
===，
所以
===；
根据P=I2R可得R1、R2消耗的功率
===；
故C正确，ABD错误。
11、A
【解析】
A图是闭合电路的一部分导体在磁场中做切割磁感线运动产生感应电流，属于电磁感应现象，它是发电机原理，故A正确；B图中实验反映的是探究电磁铁磁性强弱与电流的关系，不是发电机的原理，故B错误；C图中实验是通电导体在磁场里受力作用的实验，属于电动机原理图，故C错误；D图中实验是奥斯特实验，说明通电导体能产生磁场，故D错误，故选A．
12、B
【解析】（1）开关应该接在灯泡和火线之间；
（2）对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故；
（3）一旦有人触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源；
（4）湿布是导体，擦洗正在工作的用电器，容易造成触电。
【详解】A、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故。所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全。故A不正确；
B、将家用电器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生。故B正确；
C、发现有人触电时，千万不能用手将触电人拉开，会使救人者触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源。故C不正确；
D、湿布是容易导电的物体，用湿布擦拭正在工作的用电器，容易引起人体触电。故D不正确。
故选：B。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、积累，加强安全意识，学好电、用好电！

二、填空题
13、0.242 40
【详解】[1]由电能公式得：
；
[2]灯泡的实际电压为：

。
则输电线上的电阻分的电压为：
。
串联电路中：

。
14、0.3 1.2 0.9
【详解】[1][2][3]由电路图可知此电路为并联电路，电流表a串联在L1的支路中，测量L1的电流，电流表b串联在干路中，测量干路电流；因并联电路的干路电流要大于支路电流，所以推知电流表a使用量程应是0～0.6A，分度值是0.02A，读数为0.3A；即通过L1的电流应为I1=0.3A；电流表b的使用量程应是0～3A，分度值是0.1A，读数为：
I=1A+0.2A=1.2A；
所以通过L2的电流应为：
I2=I-I1=1.2A-0.3A=0.9A。
15、并联 不变
【详解】[1]交通指示灯是各自独立工作的，互不影响，所以连接方式是并联。
[2]红灯与其他灯是并联接在电路中，通过其电流的大小不受其他灯的影响。
16、10 4.8 16
【详解】[1]根据串联电路电阻分压特点，串联的电阻分压，电路电流为灯泡额定电流0.4A，则

[2]串联后电路中的总功率为

[3]由焦耳定律，该电阻通电10s所产生的热量是

三、实验题
17、电流 电阻 转换 ② ＞
【详解】(1)[1][1]R1 和R1串联，电流和通电时间相同，R1 和R1阻值不同，故小亮探究的是当电流和通电时间一定时，电流产生的热量跟电阻的关系。
(1)[3]实验中，电流产生的热量无法直接测量，而是利用煤油温度变化量来表示，这种物理学研究方法叫做转换法。
[4]在以下三个实例中，①借助电动机提升重物的高度判断电，采用了转换法；②借助水压学习电压，应用了类比法；③借助验电器两金属箔片张开角度判断物体带电多少，应用了转换法，故没采用此方法的是：②借助水压学习电压。
(3)[5]闭合开关，通电一段时间后，温度升高较多的是A温度计，这说明R1产生的热量多，根据焦耳定律可知，R1R1。
18、 无 有 滑动变阻器的滑片未移到阻值最大处（或通过灯丝的电流过大等） 左 0.75
【分析】(1)滑动变阻器一上一下与灯泡串联，滑片向左滑动灯泡变亮，电流变大，电阻减小，确定下接线柱；
(2)若是灯丝烧断了，电路中没有电流，电压表与电源的两端相连，有示数，为保护电路，闭合开关之前，滑动变阻器接入电路电阻要最大；
(3)比较电压表示数与灯泡额定电压间的关系，根据串联电路电压的特点和分压原理确定滑片的移动方向；由图示电流表确定其量程与分度值，读出电流表示数，根据算出小灯泡的额定功率。
【详解】(1)[1]滑动变阻器一上一下与灯泡串联，滑片向左滑动灯泡变亮，电流变大，电阻减小，所以接左下接线柱，如图所示：

(2)[2]若是灯丝烧断了，电路中没有电流，电流表的示数为零；
[3]电压表与电源的两端相连，电压表有示数；
[4]小灯泡熄灭灯丝烧断原因是闭合开关时，滑动变阻器的滑片未移到阻值最大处，导致电流过大而形成的；
(3)[5]电压表的示数为2V，低于灯泡的额定电压，要使灯正常发光，应增大灯的电压，减小变阻器分得的电压，根据分压原理可知，应减小滑动变阻器连入电路中的阻值，即将滑片向左端滑动，直到电压表的示数为2.5V；
[6]由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，小灯泡的额定功率为：
。
本题测量小灯泡电功率，考查电路的连接、故障的分析、操作过程、额定功率的计算等知识，综合性较强，有一定难度。
19、步骤：断开开关，将其中一个灯座上的灯泡L1（或L2）取下，闭合开关，观察另一个灯泡L2（或L1）的发光情况；
判断方法：若另一个灯泡L2（或L1）发光，则说明两个灯泡是并联连接的；若另一个灯泡L2（或L1）不发光，则说明两个灯泡是串联连接的．
【分析】串联电路的电流路径只有一条，串联电路各用电器的工作特点是同时工作、同时不工作，互相之间有影响，某处发生断路时，整个电路不工作；由于并联电路的电流路径有多条，所以并联电路各用电器的工作特点是可以独立工作，互不影响．
【详解】（1）实验步骤：断开开关，将其中一个灯座上的灯泡L1（或L2）取下，闭合开关，观察另一个灯泡L2（或L1）的发光情况；
（2）判断方法：若另一个灯泡L2（或L1）发光，则说明两个灯泡是并联连接的；若另一个灯泡L2（或L1）不发光，则说明两个灯泡是串联连接的．

四、作图题
20、
【详解】电流从电源的正极出发，流经C再到A，这样才能使电流分别流经灯泡L1、L2，再把BD连在一起，这样电流又会汇合在另一点，最后回到电源的负极，这样才能使L1、L2并联，如图所示：

21、
【分析】电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；两孔插座是左零线，右火线；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【详解】已知开关S1不仅可以控制三孔插座，还可以控制镜前灯L及其开关S2，则火线进开关S1后分成两路：一路接开关S2、灯泡的顶端金属点；零线直接进入灯泡的螺旋套；一路接三孔插的右孔，上孔接地线；左孔接零线；如下图：

五、计算题
22、 (1) 48J (2) 80％
【解析】（1）滑轮组的有用功：W有用=Gh=240N×0.2m=48J；
（2）由图可知n=3，则滑轮组的总功：
W总=Fs=F×3h=100N×3×0.2m=60J，
滑轮组的机械效率：．
答：（1）滑轮组的有用功 是48J；（2）滑轮组的机械效率是80%．
23、（1）1.05×105J；（2）0.0035kg
【详解】(1)水吸收的热量：
；
(2)酒精完全燃烧放出的热量并且全被水吸收，需要的酒精最少，则
，
由得最少消耗酒精的质量：
。
答：(1)水吸收的热量是1.05×105J；
(2)最少消耗0.0035kg酒精。
