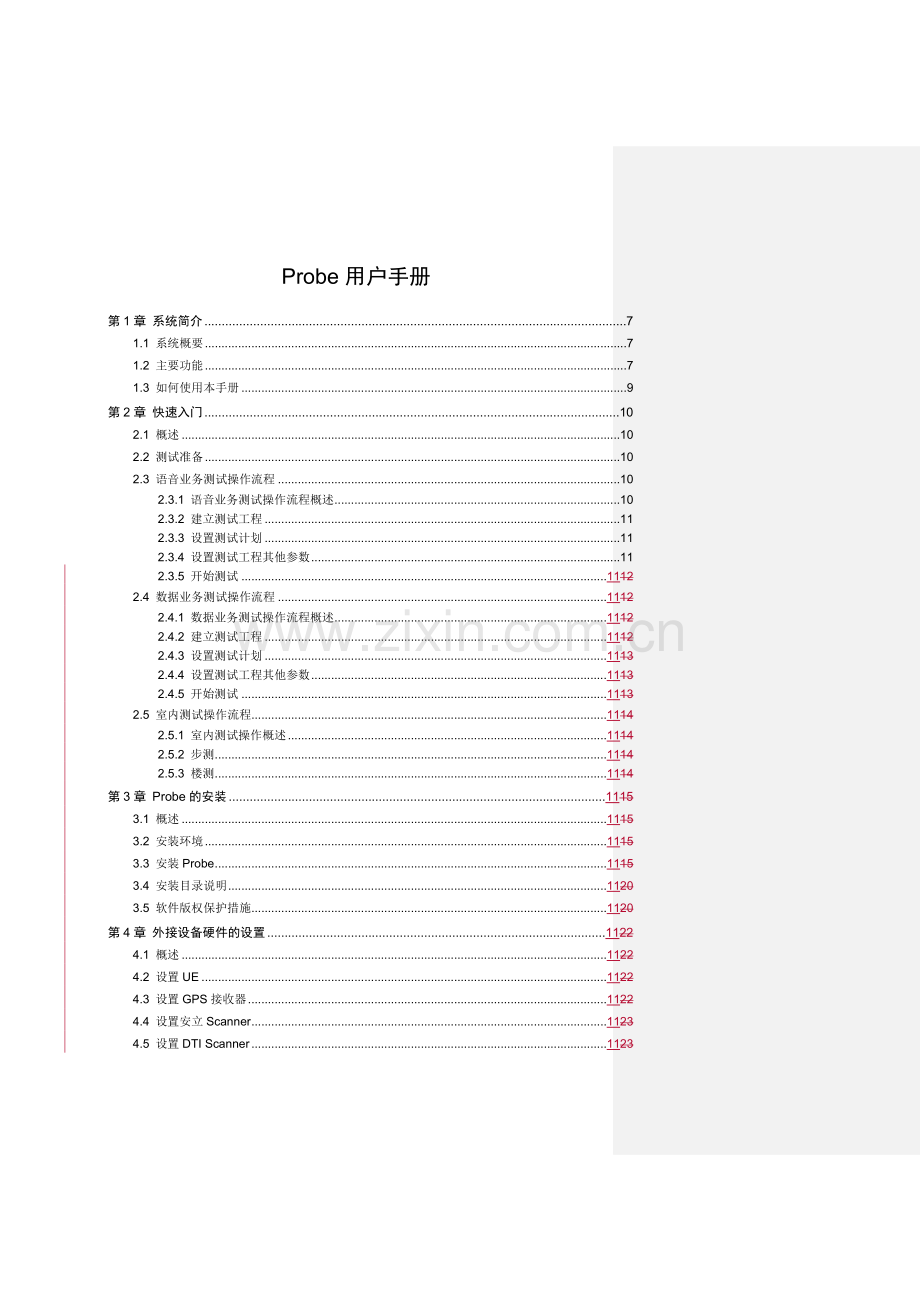

Probe用户手册
第1章 系统简介 7
1.1 系统概要 7
1.2 主要功能 7
1.3 如何使用本手册 9
第2章 快速入门 10
2.1 概述 10
2.2 测试准备 10
2.3 语音业务测试操作流程 10
2.3.1 语音业务测试操作流程概述 10
2.3.2 建立测试工程 11
2.3.3 设置测试计划 11
2.3.4 设置测试工程其他参数 11
2.3.5 开始测试 1112
2.4 数据业务测试操作流程 1112
2.4.1 数据业务测试操作流程概述 1112
2.4.2 建立测试工程 1112
2.4.3 设置测试计划 1113
2.4.4 设置测试工程其他参数 1113
2.4.5 开始测试 1113
2.5 室内测试操作流程 1114
2.5.1 室内测试操作概述 1114
2.5.2 步测 1114
2.5.3 楼测 1114
第3章 Probe的安装 1115
3.1 概述 1115
3.2 安装环境 1115
3.3 安装Probe 1115
3.4 安装目录说明 1120
3.5 软件版权保护措施 1120
第4章 外接设备硬件的设置 1122
4.1 概述 1122
4.2 设置UE 1122
4.3 设置GPS接收器 1122
4.4 设置安立Scanner 1123
4.5 设置DTI Scanner 1123

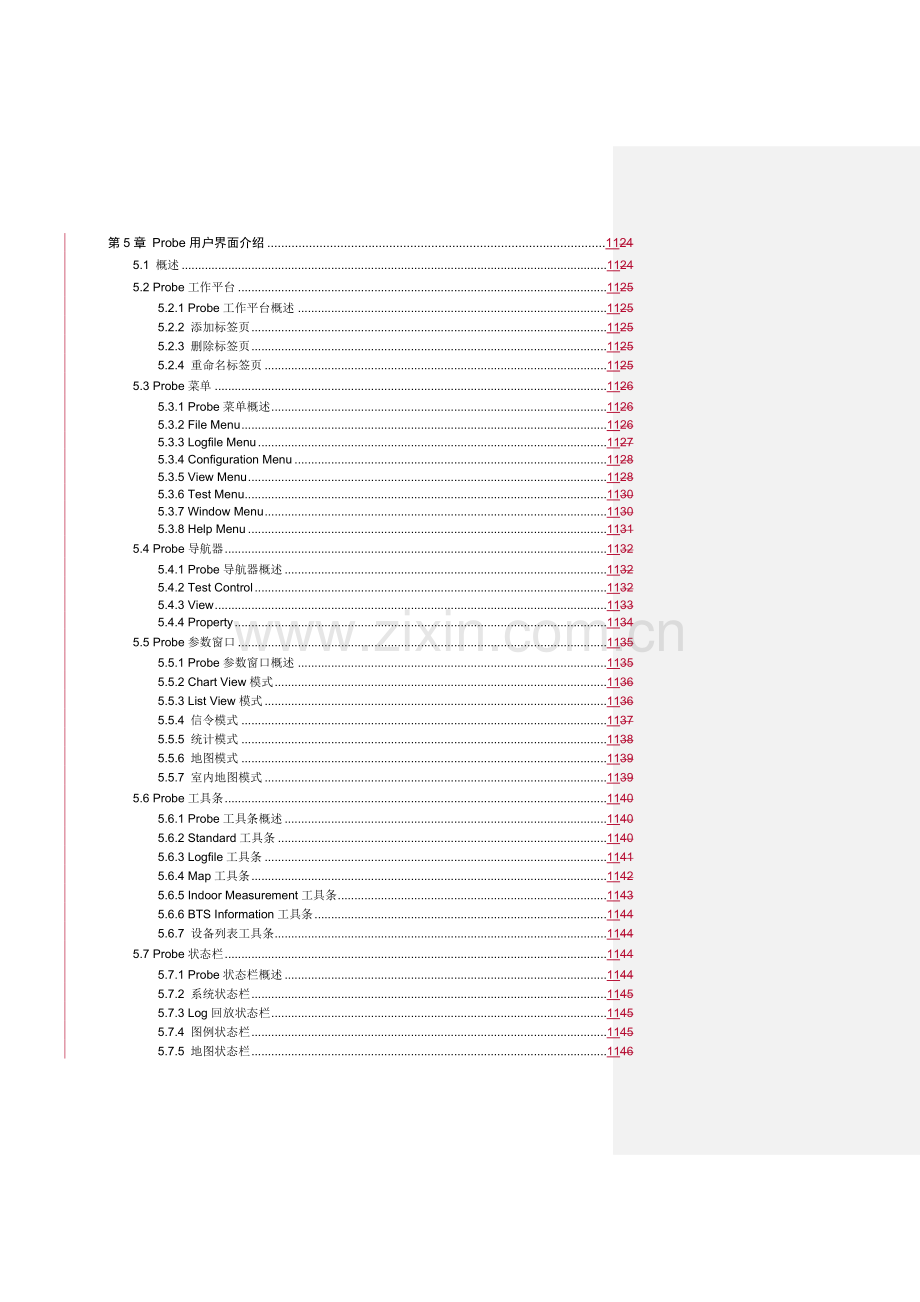

第5章 Probe用户界面介绍 1124
5.1 概述 1124
5.2 Probe工作平台 1125
5.2.1 Probe工作平台概述 1125
5.2.2 添加标签页 1125
5.2.3 删除标签页 1125
5.2.4 重命名标签页 1125
5.3 Probe菜单 1126
5.3.1 Probe菜单概述 1126
5.3.2 File Menu 1126
5.3.3 Logfile Menu 1127
5.3.4 Configuration Menu 1128
5.3.5 View Menu 1128
5.3.6 Test Menu 1130
5.3.7 Window Menu 1130
5.3.8 Help Menu 1131
5.4 Probe导航器 1132
5.4.1 Probe导航器概述 1132
5.4.2 Test Control 1132
5.4.3 View 1133
5.4.4 Property 1134
5.5 Probe参数窗口 1135
5.5.1 Probe参数窗口概述 1135
5.5.2 Chart View模式 1136
5.5.3 List View模式 1136
5.5.4 信令模式 1137
5.5.5 统计模式 1138
5.5.6 地图模式 1139
5.5.7 室内地图模式 1139
5.6 Probe工具条 1140
5.6.1 Probe工具条概述 1140
5.6.2 Standard工具条 1140
5.6.3 Logfile工具条 1141
5.6.4 Map工具条 1142
5.6.5 Indoor Measurement工具条 1143
5.6.6 BTS Information工具条 1144
5.6.7 设备列表工具条 1144
5.7 Probe状态栏 1144
5.7.1 Probe状态栏概述 1144
5.7.2 系统状态栏 1145
5.7.3 Log回放状态栏 1145
5.7.4 图例状态栏 1145
5.7.5 地图状态栏 1146
5.7.6 信令状态栏 1146
5.7.7 信息统计状态栏 1146
第6章 测试工程设置 1147
6.1 概述 1147
6.2 工程设置 1147
6.2.1 工程设置概述 1147
6.2.2 新建工程 1147
6.2.3 保存工程 1148
6.2.4 打开工程 1148
6.2.5 关闭工程 1148
6.3 设备设置 1148
6.3.1 自动设置 1149
6.3.2 手工设置 1149
6.3.3 添加设备 1149
6.3.4 删除设备 1153
6.3.5 扫描端口 1153
6.4 基站设置 1154
6.4.1 打开基站配置窗口 1154
6.4.2 基站信息导入 1154
6.4.3 基站信息编辑 1155
6.4.4 基站信息导出 1156
6.5 地图标注 1156
6.6 系统设置 1157
6.6.1 设置测试计划 1158
6.6.2 设置LOG MASK 1172
6.6.3 设置事件 1174
6.6.4 设置告警 1177
6.6.5 其他设置 1179
第7章 测试过程控制 1184
7.1 概述 1184
7.2 测试操作 1184
7.3 测试方式 1186
7.3.1 手动测试 1186
7.3.2 自动测试 1187
7.4 测试数据录制 1187
第8章 测试数据显示 1188
8.1 概述 1188
8.2 技术参数图表窗口 1188
8.2.1 技术参数窗口操作步骤 1189
8.2.2 技术参数窗口右键菜单 1189
8.2.3 WCDMA参数窗口 1189
8.2.4 GSM/GPRS参数窗口 1190
8.2.5 Scanner参数窗口 1191
8.2.6 Data Service参数窗口 1192
8.2.7 AMR参数窗口 1193
8.2.8 UE State参数窗口 1193
8.3 信令消息窗口 1193
8.3.1 信令窗口操作步骤 1193
8.3.2 信令窗口右键菜单 1193
8.3.3 MAC/RLC Messages参数窗口 1195
8.3.4 RRC Messages参数窗口 1195
8.3.5 GSM RR Messages参数窗口 1195
8.3.6 NAS Messages参数窗口 1195
8.4 事件窗口 1195
8.4.2 事件窗口操作步骤 1196
8.4.3 事件窗口右键菜单 1196
8.5 信息统计窗口 1197
8.5.1 信息统计窗口操作步骤 1197
8.5.2 信息统计窗口右键菜单 1198
8.6 地图窗口 1199
8.6.1 地图窗口介绍 1199
8.6.2 地图操作步骤 11101
8.6.3 地图工具条操作 11101
8.6.4 地图窗口右键菜单 11109
8.6.5 栅格图导入 11112
8.6.6 GPS校正 11113
8.6.7 静态校正 11114
8.7 室内测试地图窗口 11115
8.7.1 室内地图窗口介绍 11115
8.7.2 步测流程 11115
8.7.3 楼测流程 11116
8.7.4 室内测试工具条操作 11118
8.7.5 室内测试右键菜单 11120
8.8 窗口模板 11120
第9章 Chart View窗口控制 11121
9.1 概述 11121
9.2 Chart–View窗口模式 11121
9.3 Chart–View窗口操作 11122
9.3.1 放大 11122
9.3.2 移动 11122
9.3.3 鼠标右键菜单 11122
9.4 自定义Chart 窗口 11124
9.4.1 概述 11124
9.4.2 Chart General属性页 11125
9.4.3 Info Element属性页 11126
第10章 List View窗口控制 11129
10.1 概述 11129
10.2 ListView窗口模式 11129
10.3 自定义List View窗口 11129
第11章 LOG 回放控制 11134
11.1 概述 11134
11.2 Log回放控制 11134
11.3 Log回放操作步骤 11135
11.4 Log文件信息 11135
第12章 LOG 数据导出 11136
12.1 概述 11136
12.2 Log文件导出操作步骤 11136
第13章 常见问题处理 11140
13.1 概述 11140
13.2 Probe提示校验失败无法正常启动 11140
13.3 Probe搜索不到手机 11140
13.4 Probe搜索不到GPS 11141
13.5 Probe搜索不到安立Scanner 11141
13.6 重启计算机后鼠标不受控制 11142
13.7 Logmask设置不当导致部分消息不上报 11142
13.8 设备连接异常 11142
13.9 无法打开地图窗口 11143
13.10 无法打开基站配置窗口 11143
13.11 无法打开图表窗口 11143
第14章 附录A参数列表 11145
14.1 设备参数列表 11145
14.2 基站配置列表 11145
14.3 技术参数列表 11146
14.3.1 Power Info 11146
14.3.2 Bler 11147
14.3.3 Step 1/2/3 Search 11147
14.3.4 Active, Monitor, Detective Set 11148
14.3.5 Finger 11148
14.3.6 RACH & PRACH 11149
14.3.7 DRX Mode 11150
14.3.8 Transport Channel 11150
14.3.9 Physical Channel 11151
14.3.10 RM UL 11153
14.3.11 Cell Param, Channel Param, Hopping Param 11154
14.3.12 GSM Serving and Neighbor Cell Lis 11155
14.3.13 GSM CCCH Param & RACH Param & Reselect Param 11155
14.3.14 GSM RF Parameter 11156
14.3.15 BA List 11157
14.3.16 Pilot Info 11157
14.3.17 Finger Info 11157
14.3.18 RSSI 3.84M 11158
14.3.19 CW Test 11158
14.3.20 TopN Pilot Scan/ Pilot Scan–[Io] 11158
14.3.21 TopN Pilot Scan/ Pilot Scan–[Ec] 11158
14.3.22 TopN Pilot Scan/ Pilot Scan–[EcIo] 11159
14.3.23 TopN Pilot Scan/ Pilot Scan–[TOffsetORDelay] 11159
14.3.24 TopN Pilot Scan/ Pilot Scan–[Aggregate EcIo] 11159
14.3.25 TopN Pilot Scan/ Pilot Scan–[EpsIo] 11159
14.3.26 TopN Pilot Scan/ Pilot Scan–[EssIo] 11160
14.3.27 TopN Pilot Scan/ Pilot Scan–[DelaySpread] 11160
14.3.28 TopN Pilot Scan/ Pilot Scan–[SIR] 11160
14.3.29 Time Slot–[EcIo] 11160
14.3.30 Spectrum Analysis 11160
14.3.31 App Throughput 11161
14.3.32 RLC Throughput 11161
14.3.33 AMR 11161
14.3.34 UE State 11162
14.4 信令参数列表 11163
14.4.1 MAC/RLC Messages 11163
14.4.2 RRC Messages 11163
14.4.3 GSM RR Messages 11167
14.4.4 NAS Messages 11174
14.5 指标参数对应消息包 11176
第15章 附录B快捷键 11179
第16章 附录C缩略语 11181

5fc42776ce93c1072645a93bd2818119.doc
文档密级
内部公开

第1章 系统简介
1.1 系统概要
Probe是WCDMA/GSM空中接口测试工具。
该工具可用于如下目的：
l 测试网络质量和无线参数。
l 解码空中接口消息，并使数据、小区和地理信息一起实时显示。
l 实时监视、追踪和测试当前系统的状况。
其中，Logging功能为测试者追踪、重现随运行参数的变更所出现的变化提供了便利。
该系统适用于验证无线网络的规划和优化效果，指导故障排除、规划和优化。
1.2 主要功能
Probe提供的主要功能如表1-1所示。
表1-1 Probe主要功能
功能
描述
支持WCDMA/GSM双模测试
Probe支持WCDMA、GSM两种系统下的无线测量参数和信令的采集：用户只需要接上支持相应网络的UE，Probe就可测量WCDMA、GSM两种系统下的无线参数，并采集相关信令。
同时，Probe也支持WCDMA/GSM之间的切换。
支持多种语音业务和数据业务测试
可自动对UE进行CS、PS多种业务测试，包括普通语音的长呼、短呼测试，VP测试、数据业务的PING、FTP、HTTP和PDP激活、VIDEO Streaming等测试，SMS测试以及语音和数据业务的并发测试，实时汇报当前测试进展，并在测试完成后给出统计结果。
对于SCANNER，可自动进行CW测试、导频扫描、频谱分析等测试项。
支持多手机测试
Probe支持UE（最多4 个） + Scanner + GPS同时测试。每个UE可执行不同的测试任务。
支持Scanner测试
支持安立Scanner和DTI Scanner。通过Probe对话框为不同的Scanner设置不同的测试计划。
支持室内测试
Probe除可支持室外测试外，还支持室内测试，提供步测、楼测。步测针对室内平面测试，对建筑物平面的信号分布情况进行详细测量、描绘。楼测针对电梯中垂直信号分布进行测量。
支持测试方案预设
支持测试方案预设、导入、导出，提供测试项执行结果显示。Probe可预先针对每个测试设备制订测试计划，如对UE，可设置先进行多少次语音呼叫拨打测试，再进行FTP等数据业务测试，或者进行并发业务测试等。开始测试后Probe就按照测试计划自动控制终端进行一系列的测试任务。
支持预定事件的判断
支持呼叫流程中呼叫建立、掉话、切换、数据业务PDP激活等相关事件判断和统计。在测试过程中，Probe会对事件进行捕捉并把信息显示出来。
Probe提供两种显示方式：一是地图窗口显示，二是事件列表显示。在测试地图上直接用特殊的地图标示显示有利于使用户更加直观的了解网络分布及性能状况，事件列表的显示便于用户统计事件发生次数、频率。
支持硬件告警
支持特殊状况告警。当设备发生非预期的断开连接，或是GPS卫星信号不足，向用户告警。Probe提供对话框、声音告警，同时在状态栏上，能实时看到设备连接状态的改变。
支持测试数据选择接收
支持log mask 过滤，可以对数据选择性接收。比如在某一次GSM业务测试中，用户仅仅关注GSM相关参数，所以只需要在Log Mask中选择关心的参数使其上报即可。
支持测量参数采样率设置
支持对特定参数的采样率设置。在UE获取的所有参数中，有一些数据读取频率非常高，数据量非常大，容易占用大量系统资源，并使得保存的LOG文件很大。在长期测试过程中，可以对一些数据频率特别高的参数设置适当的采样频率，比如层一中的List Search和Finger Info for TA。
支持log记录的自动保存、导出和回放
可保存测试数据到LOG文件。文件保存采用实时刷新方式，安全性高。可以导出数据到bin、text和excel文件。导出的文件可以在GENEX Assistant、ACTIX Analizer等其他后台工具中导入分析。
实时地理化显示无线测量参数
支持实时地理化显示，显示参数可切换；支持基站显示，可显示测试频点与服务小区的连线；支持测试路线显示，可以在地图上直接显示测量数值或是Legend；支持栅格图导入。
GPS位置信息的动态和静态校正
由于现有地图的偏差或是由于楼群密集的情况下导致GPS的位置出现偏差,将影响地理显示的正确性.PROBE提供了测试过程中的动态校正(包括平移校正和角度校正)或是回放过程中的静态校正(提供拖动和旋转)来修正测试轨迹.
空中接口消息显示与解析
详细解析MAC/RLC信令、NAS信令、RRC信令和GSM RR信令。
支持RLC、APP吞吐量显示
提供RLC、APP上下行吞吐量显示。
支持自定义窗口显示参数
根据测试过程中分析的需要，用户可对窗口的参数进行添加、删除、配置。
GPS时间同步
支持GPS标准时间同步。在时间精确度要求比较高的情况下，Probe为用户提供GPS标准时间的校正功能。只要接上GPS并设置了使用GPS时间同步，系统将自动将用户本地系统时间设置为GPS标准时间。

1.3 如何使用本手册这一节需要完善，应该在介绍手册框架、手册内容的基础上，针对用户不同的目的，给出使用建议

本手册大章节之间按操作流程叙述，用户应该按照章节顺序阅读下去。除非对Probe已比较熟悉，否则我们建议不要试图用跳跃式的方式来阅读本手册。用户如果需要查阅Probe中显示的具体的测试指标参数含义，“第14章 附录A参数列表”里有详细的描述。

2004-12-02
华为机密，未经许可不得扩散
第14页, 共187页

第2章 快速入门
2.1 概述
快速入门提供了使用Probe进行路测的操作指导。
本章包括以下内容：
l 测试准备
l 语音业务测试操作流程
l 数据业务测试操作流程
l 室内测试操作流程
2.2 测试准备
测试准备步骤如下：
(1) 安装Probe
检查Probe的硬件，如果符合标准，执行安装程序安装Probe。
(2) 安装测试手机使用的USB接口驱动程序
包含在GENEX组件包中，只需安装GENEX组件包即可。
(3) 使用硬狗硬狗是什么东西？是不是就是定时器？不能出现这样的土语
运行Probe
Probe使用时必须和硬狗连接。在使用之前要首先接上硬狗，并在整个使用过程中保持Probe与硬狗连接正常。
(4) 设置测试设备硬件参数
设置测试设备端口、波特率及接口协议。
2.3 语音业务测试操作流程
2.3.1 语音业务测试操作流程概述
语音业务测试操作流程如下：
(1) 建立测试工程
(2) 设置测试计划
(3) 设置测试工程其他参数
(4) 开始测试
2.3.2 建立测试工程
建立测试工程操作流程如下：
(1) 新建测试工程
选择[File/New Project]。
(2) 设置测试设备PC端口及速率
选择[Configuration/Hardware Config/Manual Config]，为具体设备，如UE、Scanner及GPS，配置不同的端口、速率以及设备协议。
(3) 导入基站列表（可选）
选择[Configuration/BTS Information/WCDMA]。
& 说明：
如果不需要显示基站信息可以忽略第3步。

2.3.3 设置测试计划
选择[Configuration/System Config/Test Plan]。
选择CS Call或VP测试，设置呼叫时间、呼叫次数、呼叫类型等测试参数。
2.3.4 设置测试工程其他参数
设置测试工程参数操作流程如下：
(1) 设置Log Mask（可选）
选择[Configuration/System Config/Log Mask]，设置是否记录路测数据、保存路径以及选择记录哪些参数。默认系统已经为用户选择了常用的参数，可以忽略这步。
(2) 设置事件（可选）
系统默认提供了常见的事件。
选择[Configuration/System Config/Event]，可以根据需要定义典型事件。
(3) 设置告警（可选）
系统默认提供了告警设置。
选择[Configuration/System Config/Alarm]，可以根据需要定义特殊情况。
(4) 设置采样率（可选）
系统已经默认对采集频率特别大的2个参数进行了设置。
选择[Configuration/System Config/Other]，可以对采集频率特别大的数据设置采样率。
(5) 设置GPS时间同步（可选）
系统默认是进行GPS时间同步的，校准时区默认为8（东八区）。选择[Configuration/System Config/Other]，设置GPS时间同步。如果不需修改，可以忽略这步。
2.3.5 开始测试
点击测试开始，开始语音业务测试。

2.4 数据业务测试操作流程检视意见同“语音业务测试操作流程”

2.4.1 数据业务测试操作流程概述
数据业务测试操作流程如下：
(1) 建立测试工程
(2) 设置测试计划
(3) 设置测试工程其他参数
(4) 开始测试

2.4.2 建立测试工程
建立测试工程操作流程如下：
(1) 新建测试工程
菜单选择[File/New Project]。
(2) 设置测试设备PC端口及速率
对不同的UE、Scanner及GPS需要配置不同的端口、速率以及不同设备的协议。菜单选择[Configuration/Hardware Config/Manual Config]。
(3) 设置数据业务UE的 modem端口
菜单选择[Configuration/Hardware Config/Manual Config]。
(4) 导入基站列表
菜单选择[Configuration/BTS Information/WCDMA]。如果不需要显示基站信息可以忽略这步。
2.4.3 设置测试计划
菜单选择[Configuration/System Config/Test Plan]。
选择测试项，系统提供数据测试项PING、HTTP、FTP UPLOAD、FTP DOWNLOAD、PDP、PS DialUp和PS HangUp。
2.4.4 设置测试工程其他参数
设置测试工程其他参数操作流程如下：
(1) 设置数据业务拨号参数
输入用户名、密码和呼叫号码。菜单选择[Configuration/System Config/Other]。可以直接使用系统默认的设置。
(2) 设置Log Mask（可选）
设置是否记录路测数据、保存路径以及选择记录哪些参数。菜单选择[Configuration/System Config/Log Mask]。默认系统已经为用户选择了常用的参数，可以忽略这步。
(3) 设置事件（可选）
定义一些典型事件，系统默认提供了常见的事件。菜单选择[Configuration/System Config/Event]。用户可以直接使用系统默认的设置，可以忽略这步。
(4) 设置告警（可选）
定义一些特殊情况，系统默认提供了告警设置。菜单选择[Configuration/System Config/Alarm]。用户可以忽略这步。
(5) 设置采样率（可选）
定义对采集频率特别大的数据进行采样过滤。系统已经默认对采集频率特别大的2个参数进行了设置。菜单选择[Configuration/System Config/Other]。用户可以忽略这步。
(6) 设置GPS时间同步（可选）
菜单选择[Configuration/System Config/Other]。系统默认是进行GPS时间同步的，校准时区默认为8（东八区），如果不需修改，可以忽略这步。
2.4.5 开始测试
点击测试开始，开始数据业务测试。
2.5 室内测试操作流程
2.5.1 室内测试操作概述
室内测试分为步测和楼测两种类型。
l 对建筑物内部的平面信号分布的采集，采取步测。
l 对建筑物内部纵向的信号分布的采集，采取楼测。
2.5.2 步测
步测操作流程如下：
(1) 打开室内测试地图；
(2) 选择自动步测，导入楼层平面图；
(3) 用Localizer在地图上以打点的方式标示出测试路线；
(4) 按<开始>按钮启动测试；
(5) 按测试路线行进；
(6) 到达预先打点的位置时，按空格键将行进中已经获得的测试数据显示在地图上；
(7) 完成测试路线数据采集，测试完毕。
2.5.3 楼测
楼测操作流程如下：
(1) 打开室内测试地图；
(2) 选择楼测；
(3) 按<开始>按钮启动测试；
(4) 在测试过程中，可以按方向键“¯”或“­”切换楼层，测试结果按不同楼层显示数据分布；
(5) 完成楼测数据采集，测试完毕。

5fc42776ce93c1072645a93bd2818119.doc
文档密级
内部公开

第3章 Probe的安装
3.1 概述
本章包括以下内容：
l 安装环境
l 安装Probe
l 安装目录说明
l 软件版权保护措施
3.2 安装环境
为了顺利安装Probe和确保Probe正常运行，安装Probe前，需要确认安装环境已经具备。如表3-1所示。
表3-1 安装环境
检查项
应具备的条件
CPU
Pentium III 750 MHz 以上
显示器
VGA（1024 x 768，16位颜色或以上）
内存
256MB以上
硬盘
1G以上
PC端口
PC端口：至少一个串口、一个并口和一个USB口。串口接GPS，并口接硬狗，USB口接手机。
操作系统
Windows 2000或Windows XP
测试手机
支持高通TM6200、TM6250，华为D208、D618，以及LG、三洋等手机。
GPS
支持使用NEMA0183或TAIP协议的GPS。
Scanner
支持安立Scanner以及DTI Scanner。

3.3 安装Probe
安装Probe步骤如下：
(1) 启动安装
双击setup.exe，安装程序启动后弹出界面如图3-2所示。

图3-2 安装Probe开始界面
& 说明：
单击<取消>可以退出安装，下同。

(2) 输入用户信息
弹出用户信息界面，如图3-3所示。

图3-3 用户信息界面
输入用户信息，单击<下一步>继续。
& 说明：
单击<后退>可以退回到当前安装步骤的前一步，下同。

(3) 选择安装目录
弹出选择安装目录界面，如图3-4所示

图3-4 选择安装目录
选择安装目录，单击<下一步>继续。
(4) 安装进度
程序开始安装，安装进度如图3-5所示。

图3-5 安装进度界面
(5) 安装完毕
安装成功后，安装程序弹出界面如图3-6所示。

图3-6 安装完毕界面
单击<完成>确认安装结束。

3.4 安装目录说明
Probe安装完成后，将形成以下目录结构，如表3-2所示。
表3-2 Probe目录结构
Directory
Description
Bin
Capture
存储用户截屏文件
Config
存储系统配置文件
Data
存储测试数据
Log
存储系统日志

3.5 软件版权保护措施
Probe采用硬件锁保护。用户在使用软件前需要接上硬件锁。系统在启动时会自动检测硬件锁是否连接。
可以使用多个锁串接同时使用多个GENEX系列软件。
如果锁连接不正常或者License过期，系统将提示用户正确连接硬件锁或是否需要升级License。
注意：
在升级硬件锁License时，不能同时使用多个锁串接，只能连接需要升级的那个硬件锁。升级完毕之后才能重新使用多个锁。

2004-12-02
华为机密，未经许可不得扩散
第87页, 共187页

第4章 外接设备硬件的设置
4.1 概述
本章主要描述了UE、Scanner和GPS等外接设备硬件的设置方法，内容如下：
l 设置UE
l 设置GPS接收器
l 设置安立Scanner
l 设置DTI Scanner
4.2 设置UE
UE硬件设置操作步骤如下（以高通6200为例）：
(1) 将数据线USB接口与计算机USB相连；
(2) 将数据线另一头连接测试手机；
(3) 开启测试手机；
(4) 设置测试手机传输波特率
打开手机菜单[Menu/5 Setting/7 Extras/1 SIO Config/1 Port Map/2 DS BAUD]，选择速率230400（USB）/115200（串口）。
(5) 设置测试手机连接端口
接入USB端口如下：[Menu/5 Setting/7 Extras/1 SIO Config/1 Diag/1 Diag/USB DIAG]；
接入串口端口如下：[Menu/5 Setting/7 Extras/1 SIO Config/1 Diag/1 Diag/UART]。
4.3 设置GPS接收器
GPS硬件设置操作步骤如下：
(1) 将GPS数据线串接口与计算机串口相连；
(2) 将GPS数据线另一头连接GPS；
(3) 将GPS天线数据线接上GPS；
(4) 将GPS的电源线接上电源；
(5) 开启GPS；
(6) 在GPS的设备屏幕上，用GPS自带的操作系统设置GPS使用协议（NEMA0183或TAIP协议）。
4.4 设置安立Scanner
安立Scanner硬件设置操作步骤如下：
(1) 将Scanner数据线串接口与计算机串口相连；
(2) 将Scanner数据线另一头连接Scanner；
(3) 将Scanner天线数据线接上Scanner；
(4) 将Scanner的电源线接上电源；
(5) 开启Scanner；
(6) 在Scanner的设备屏幕上，用安立Scanner自带的操作系统设置Scanner的COM1 protocol为Direct；
(7) 在Scanner的设备屏幕上，用安立Scanner自带的操作系统设置Scanner的COM1 Baud Rate为115200（bps）。
4.5 设置DTI Scanner
DTI Scanner硬件设置操作步骤如下：
(1) 将DTI Scanner数据线串接口与计算机串口相连；
(2) 将DTI Scanner数据线另一头连接Scanner；
(3) 将Scanner天线数据线接上Scanner；
(4) 将Scanner的电源线接上电源；
(5) 开启Scanner。

第5章 Probe用户界面介绍
5.1 概述
Probe提供了图形化的用户操作界面，便于用户操作。Probe启动之后，系统显示如图5-1所示Probe主界面。

图5-1 Probe主窗口
Probe主界面上各区域介绍如下：
l 工作平台区域：Probe工作平台，包含多个工作页、参数窗口，具体说明请参见“Probe工作平台”。
l 菜单区域：Probe菜单，具体说明请参见“Probe菜单”。
l 工具条区域：Probe工具条，具体说明请参见“Probe工具条”。
l 导航器区域：Probe导航器，具体说明请参见“Probe导航器”。
l 状态栏区域：Probe状态栏，具体说明请参见“Probe状态栏”。
5.2 Probe工作平台
5.2.1 Probe工作平台概述
Probe工作平台包含所有的测试数据显示窗口标签页。对多个窗口进行分页显示时，系统除了菜单项的快捷键外，还支持页面选择快捷键（Alt+Z）及Workspace栏选择快捷键（Alt+1，2，3）。快捷键详细操作请参见“第15章 附录B快捷键”。
在工作台上可以进行如下操作：
l 添加标签页
l 删除标签页
l 重命名标签页
5.2.2 添加标签页
右键单击工作平台上方的标签页头，在弹出的菜单上选择[Add]，如图5-2所示。

图5-2 标签页右键菜单（1）
5.2.3 删除标签页
选中需要删除的标签页，单击鼠标右键，在弹出菜单上选择[Remove]，如图5-3所示。

图5-3 标签页右键菜单（2）
5.2.4 重命名标签页
选中需要改名的标签页，单击鼠标右键，在弹出菜单上选择[Rename]，如图5-4所示。

图5-4 标签页右键菜单（3）
在[Rename Page]中填入标签页名称，如图5-5所示。

图5-5 [Rename Page]对话框–输入标签页名
5.3 Probe菜单
5.3.1 Probe菜单概述
Probe菜单包含以下各项：
l File Menu
l Logfile Menu
l Configuration Menu
l View Menu
l Test Menu
l Window Menu
l Help Menu
5.3.2 File Menu
File菜单为用户提供对测试工程的操作，如图5-6所示。

图5-6 File Menu
其中包括：
l 新建工程（New Project）
l 打开工程（Open Project）
l 关闭工程（Close Project）
l 保存工程（Save）和工程另存为（Save As）
l 退出Probe（Exit）
5.3.3 Logfile Menu
Logfile菜单为用户提供对logfile的操作，如图5-7所示。

图5-7 Logfile Menu
其中包括：
1. 打开Log文件（Open Logfile）
2. 关闭Log文件（Close Logfile）
3. Log回放操作
Log回放操作包括：
l Log播放（Play）
l 播放暂停（Pause/Resume）
l 播放停止（Stop）
l 播放加速（Speed Up）
l 播放减速（Speed Down）
l 播放方向（Play Forward/Backward）
l 单步播放（Step）
4. 数据导出（Export Data）
5.3.4 Configuration Menu
Configuration菜单为用户提供各项设置Probe测试前准备工作的操作，如图5-8所示。

图5-8 Configuration Menu
其中包括：
l 硬件设置（Hardware Config）
l 基站设置（BTS Information）
l 地图标志设置（Map Mark）
l 系统设置（System Config）
5.3.5 View Menu
View菜单提供了系统的视图操作。分为两大部分，一部分是系统界面的管理；另一部分是系统提供的测试参数窗口
