电学专题07 判断电压表测量谁的电压

一、 判断方法（认真、仔细阅读、理解）
1、“方框”法：
⑴电压表和用电器组成一个方框时，则电压表测量该用电器两端的电压；
⑵电压表只和电源组成一个方框时，则电压表测量电源两端的电压；
⑶电压表和用电器、电源一起组成一个方框时，则电压表测量该用电器和电源之外的用电器两端的电压．
2、“短路法”：把电压表看成是一段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。
3、元件开路法（重点推荐）：就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个用电器能和电压表形成闭合回路，那么电压表就测定该用电器两端的电压。
典型例题 请判断电压表测量哪个元件的电压。

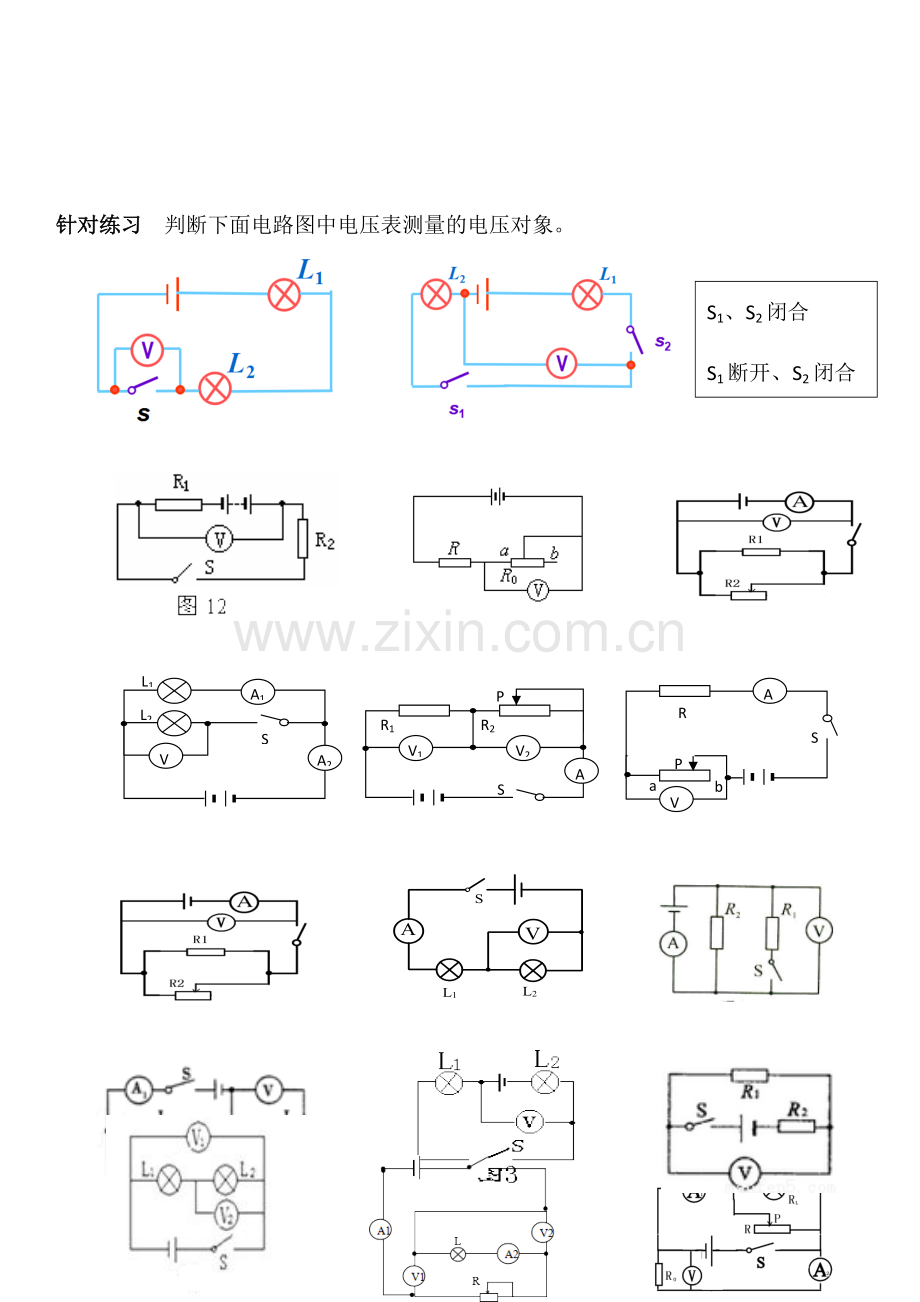

针对练习 判断下面电路图中电压表测量的电压对象。
S1、S2闭合
S1断开、S2闭合

A1
V
A2
L1
L2

S

V1
V2
R1
R2
P
S
A
V
a
b

P
S
A
R
