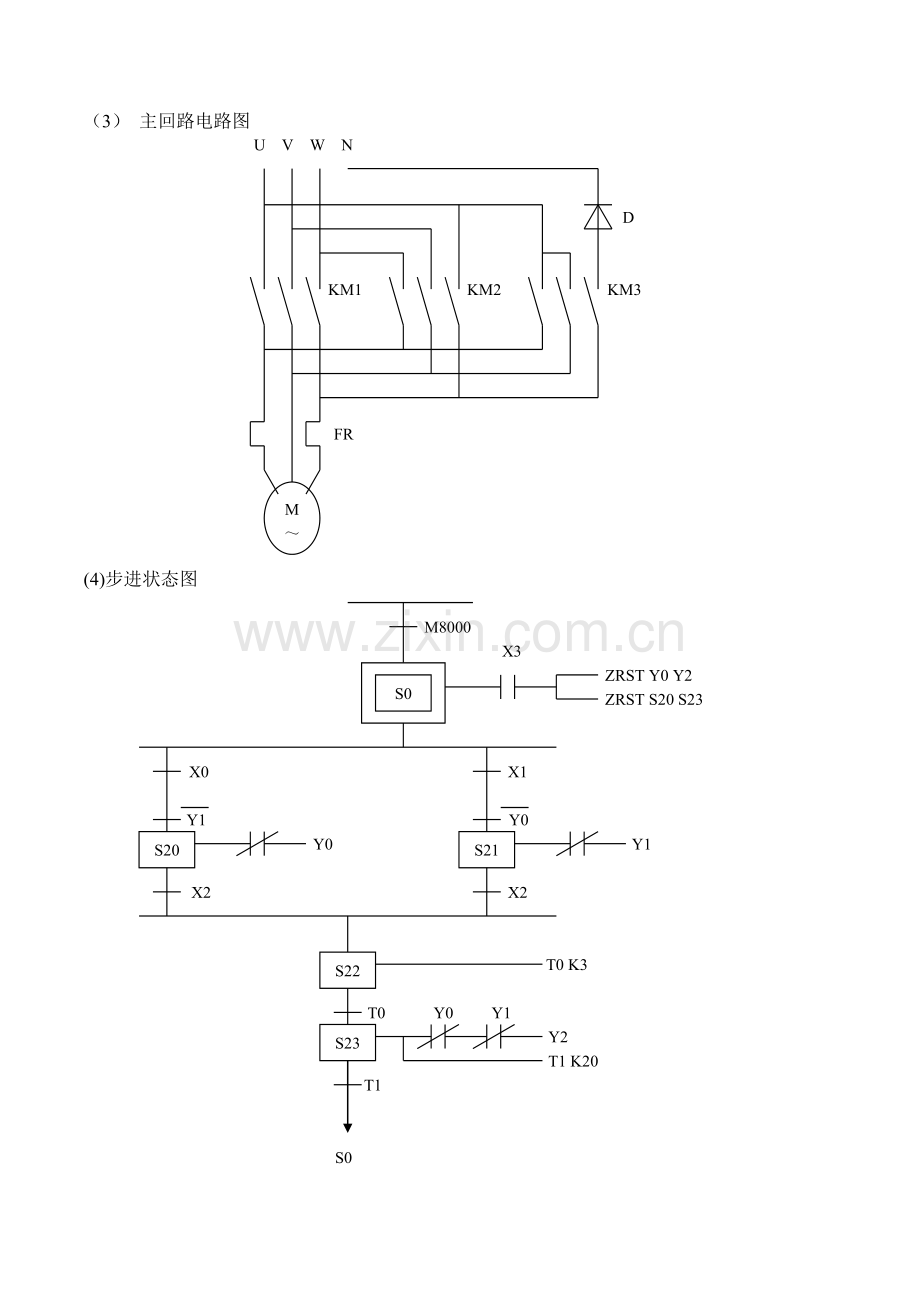

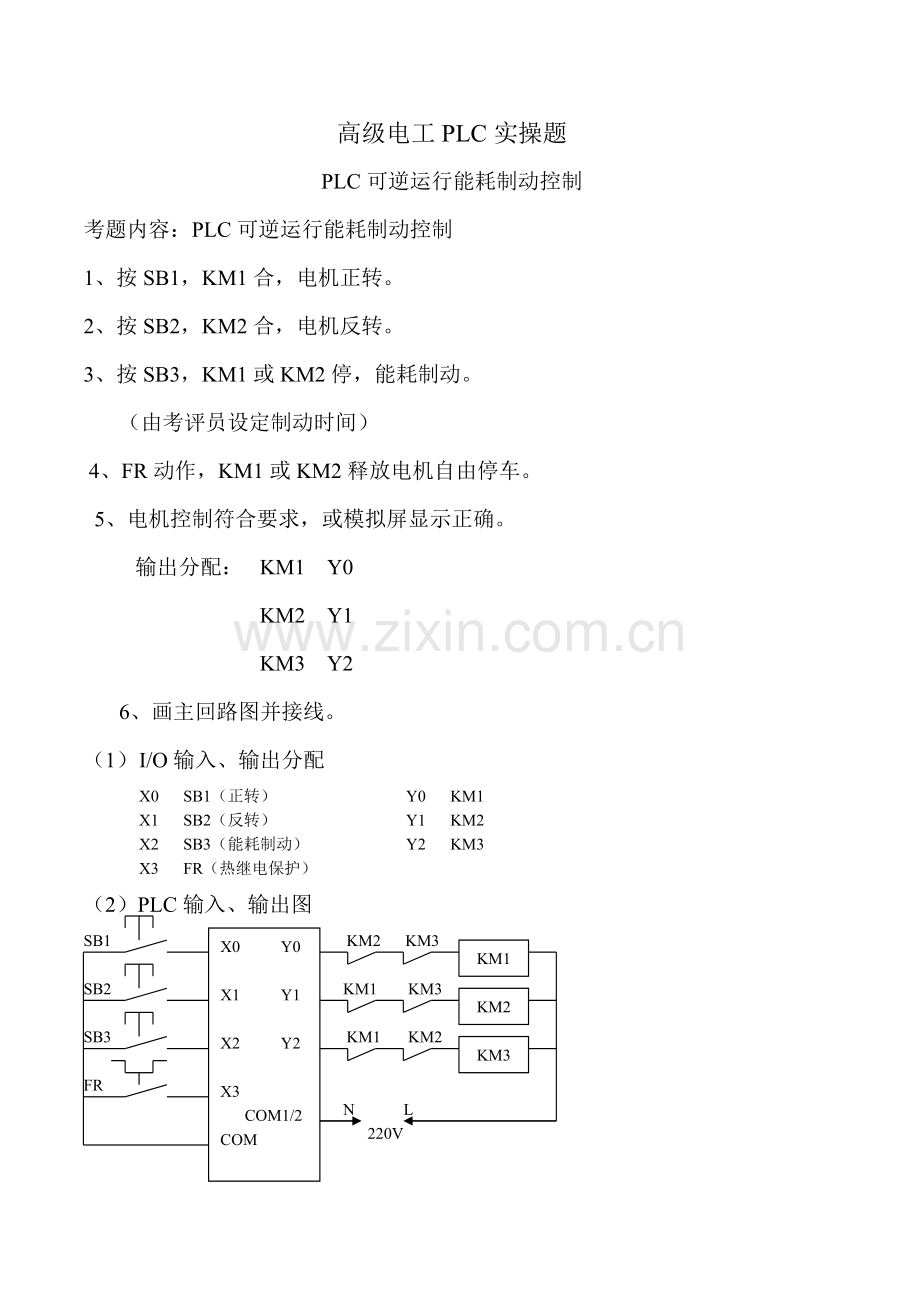

<p>高级电工PLC实操题 PLC可逆运行能耗制动控制考题内容：PLC可逆运行能耗制动控制 1、按SB1，KM1合，电机正转。 2、按SB2，KM2合，电机反转。 3、按SB3，KM1或KM2停，能耗制动。（由考评员设定制动时间）  4、FR动作，KM1或KM2释放电机自由停车。   5、电机控制符合要求，或模拟屏显示正确。        输出分配：   KM1    Y0                               KM2    Y1                               KM3    Y2     6、画主回路图并接线。（1） I/O输入、输出分配 X0   SB1（正转）                Y0   KM1 X1   SB2（反转）                Y1   KM2 X2   SB3（能耗制动）            Y2   KM3 X3   FR（热继电保护）           X0     Y0 X1     Y1 X2     Y2 X3   COM1/2 COM KM1 KM2 KM3 （2）PLC输入、输出图 SB1 KM2   KM3 SB2                            KM1 KM3 SB3 KM1   KM2 FR                                N      L                                   220V （3）主回路电路图                     U  V  W  N M ～ D KM1 KM2 KM3 FR (4)步进状态图 S0 S20 S21 S22 S23 M8000 X3 ZRST Y0 Y2 ZRST S20 S23 X0 X1 Y1 Y0 Y0 Y1 X2 X2 T0 K3 T0 Y0 Y1 Y2 T1 K20 T1                               S0 （5）编写程序： LD    M8000 SET   S0 STL   S0 LD    X3 ZRST  Y0 Y2 ZRST  S20 S23 LD    X0 ANI   Y1 SET   S20 LD    X1 ANI   Y0 SET   S21 STL   S20 LDI   Y1 OUT   Y0 LD    X2 SET   S22 STL   S21 LDI   Y0 OUT   Y1 LD    X2 SET   S22 STL   S22 OUT   TO K3 LD    T0 SET   S23 STL   S23 LDI   Y0 ANI   Y1 OUT   Y2 OUT   T1 K20 LD    T1 OUT   S0 RET END 考试内容：交通灯PLC自动控制行向；    红色30秒        绿色20秒绿闪5秒黄色5秒要求：绿色20秒绿闪5秒黄色5秒红色30秒一、行向红灯亮30秒，绿灯亮20秒，绿灯闪5秒（周期1秒），黄灯亮5秒。二、列向红灯亮30秒，绿灯亮20秒，绿灯闪5秒（周期1秒），黄灯亮5秒。三、模拟屏显示：行向  Y0-----红灯       Y1-----绿灯      Y2-----黄灯。                         列向  Y3-----红灯       Y4-----绿灯      Y5-----黄灯。四、手动控制时，行、列均黄灯闪烁（周期1秒）。参考答案：（1）I/O输入、输出分配                      Y0-----行向红灯 X0-----起动          Y1-----行向绿灯                       Y2-----行向黄灯 X1-----停止          Y3-----列向红灯                     Y4-----列向绿灯 X2-----手动/自动     Y2-----列向黄灯（2）PLC输入、输出图（画出） X0       Y0          Y1          Y2 X1          Y3          Y4          Y5 X2 COM1-2 COM + — 12V （3）画出状态图 ZRST C0 C1 S0              M8000 X1 ZRST M0 ZRST S20 S34                  X0         X2 T21 PLS M0                                           X2 T20 K5 T21 K5 S33 S32 S31 S30 S20 Y0 Y4 T20 Y2                T0 K300 T10 K200 Y5 S21 T0 T10 Y1 T11 K5 T1 K200          T12 S22 T1 C1 T11 C1 S23 T2 K5 Y4 T3 T12 T12 K5 CO T2 C0 K5 C1 RST C1 S24 Y1 Y5 T3 T3 K5 T13 T13 K50 S34 C0 RST C0 Y2 Y3 T4 T4 K50         T14 T14 K300 S0                                         S0 （4）编写指令 LD     M8000 SET    S0 STL    S0 LD     X1 OR     M0 LD     X2 PLS    M0 ANI    T21 OUT    T20 K5 AND    T20 OUT    T21 OUT    Y2 OUT    Y5 ZRST   CO C1 ZRST   Y0 Y5 ZRST   S20 S34 LD     X0 ANI    X1 SET    S20 SET    S30 STL    S20 OUT    Y0 OUT    T0 K300 LD     T0 SET    S21 STL    S21 OUT    Y1 OUT    T1 K200 LD     T1 SET    S22 STL    S22 OUT    T2 K5 LD     T2 SET    S23 STL    S23 OUT    C0 K5 OUT    Y1 OUT    T3 K5 LD     T3 ANI    C0 RST    C0 OUT    S22 LD     T3 AND    C0 SET    S24 STL    S24 OUT    Y2 OUT    T4 K50 LD     T4 OUT    S20 STL    S30 OUT    Y4 OUT    T10 K200 LD     T10 SET    S31 STL    S31 OUT    T11 K5 LD     T11 SET    S32 STL    S32 OUT    C1 K5 OUT    Y4 OUT    T12 K5 LD     T12 SET    S33 STL    S33 RST   C1 OUT   Y5 OUT   T13 K50 LD    T13 SET   S34 STL   S34 OUT   Y3 OUT   T14 K300 LD    T14 OUT   S30 RET END （5）接线（6）运行考试内容：简易机械手PLC控制示意图如下： QS 左行限位原点                                    右行限位 A 上限位 B           下限位                    夹紧放松说明：1、机械手的工作是从A点将工件移到B点 2、控制方式： 1）手动操作：将机械手复归至原点位置。 2）连续运行：在原点时，按启动按钮，按工作循环图边疆工作一个周期。一个工作周期工艺过程：原点下降夹紧（T）    上升右移下降放松（T）上升左移至原点。 3、显示控制              Y0------下降         Y1------夹紧、放松         Y2------上升              Y3------右移 Y4------左移 4、时间T由考评员定参考答案：（1） I/O输入、输出分配 X0    起动               Y0------下降 X1    下限 X2    上限               Y1------夹紧、放松 X3    右限 X4    左限               Y2------上升 X5    手动/自动 X6    下降               Y3------右移 X7    夹紧、放松 X10    上升              Y4------左移 X11    右移 X12    左移              Y5------原点 X13    原点 X14    急停/复位（2） PLC输入、输出图 X0               Y0 X1 X2               Y1 X3 X4               Y2 X5 X6               Y3 X7 X10               Y4 X11 X12               Y5 X13 X14      COM1/2 COM +     — 12V （3）状态流程图                       (4)步进状态图 X5 CJ  P0 X6          M8000 Y0 X14 ZRST S20  S28 S0 X7 Y1 ZRST Y0  Y5 X10      X2 Y2      X4 S200 X11 SET Y1 Y3 Y5 X12      X0 S210 Y4 Y0 FEND S220 P0     X1 自动程序 RST Y1 RET T0 K20 S230 END     T0 S240 Y2      X2 S250 Y3      X3 S260 Y0     X1 S270 SET Y1 T1 K20      T1 S280 Y2      X2 Y4      X4 S20 （5）编写程序 LD    X5 SET   S22 CJ     P0 STL   S22 LD    X6 RST   Y1 OUT   Y0 OUT   T0  K20 LD    X7 LD    T0 OUT   Y1 SET   S23 LD    X10 STL   S23 OUT   Y2 OUT   Y2 LD    X11 LD    X2 OUT   Y3 SET   S24 LD    X12 STL   S24 OUT   Y4 OUT   Y3 LD    X13 LD    X3 OUT   Y5 SET   S25 FEND STL   S25 P0 OUT   Y0 LD    M8000 LD    X1 SET   S0 SET   S26 STL   S0 STL   S26 LD    X14 SET   Y1 ZRST  S20  S28 OUT   T1  K20 ZRST  Y0   Y5 LD    T1 LD    X2 SET   S27 AND   X4 STL   S27 SET   S20 OUT   Y2 STL   S20 LD    X2 SET   Y1 SET   S28 OUT   Y5 STL   S28 LD    X0 OUT   Y4 SET   S21 LD    X4 STL   S21 OUT   S20 OUT   Y0 RET LD    X1 END （6）接线（7）调试、运行考题内容：电镀生产线PLC控制 SQ1----SQ4为行车进退限位开关 SQ5----SQ6为吊钩上下限位开关工作要求： 1）、具有自动与手动（点动）转换功能 2）、控制工艺过程 SQ4 SQ3 SQ2 SQ1        SQ5 停5秒停5秒停10秒        SQ6             原点停12秒停12秒停30秒参考答案：（1）I /O输入、输出分配 X0    起动             Y0   上升 X1    SQ1             Y1   下降 X2    SQ2             Y2   右行 X3    SQ3             Y3   左行 X4    SQ4 Y4    原点 X5    SQ5 Y5    1#槽 X6    SQ6 Y6    2#槽 X10   手动/自动 Y7    3#槽 X11   Y0 Y10   滴水停留指示 X12   Y2 X13   Y1 X14   Y3 X15   急停（3） LC输入、输出图 X0              Y0 X1              Y1 X2              Y2 X3              Y3 X4              Y4 X5              Y5 X6              Y6 X10             Y7 X11            Y10 X12        COM1-3 X13 X14 X15 COM + — 12V (4)状态流程图 X10 CJ  P0 X11  X5  Y1 Y0 X12  X1   Y3 Y3 X13  X6  Y0 Y1 X14  X5  Y2 Y3 FEND P0 自动程序 RET END (5)步进状态图 M8000 X15 ZRTS  S20  S38 S0 ZRST  Y0   Y10 S31 X4 X6         X5 S20 Y4                 Y10 S32 T3  K50 X0         T3 S21 Y0 Y3 S22 X5         X3 S33 Y2 Y1 S34 S23 X1         X6 Y1 Y6 S35 S24 T4  K120 X6         T4 Y5 Y0 S36 S25 T0  K300 T0         X5 Y0 Y10 S37 S26 T5  K50 X5         T5 Y10 Y3 S38 S27 T1  K100 T1          X4 Y3 Y1 S28 X2         X6 Y0 S29  S20 X6 Y10 S30 T2  K120 T2 Y0 （6）编写程序： LD    X10 SET   S23 SET   S32 CJ    P0 STL   S23 STL   S32 LD    X11 OUT   Y1 OUT   Y3 ANI   X5 LD    X6 LD    X3 ANI   Y1 SET   S24 SET   S33 OUT   Y0 STL   S24 STL   S33 LD    X12 OUT   Y5 OUT   Y1 ANI   X1 OUT   T0  K300 LD    X6 ANI   Y3 LD    T0 SET   S34 OUT   Y2 SET   S25 STL   S34 LD    X13 STL   S25 OUT   Y7 ANI   X6 OUT   Y0 OUT   T4  K120 ANI   Y0 LD    X5 LD    T4 OUT   Y1 SET   S26 SET   S35 LD    X14 STL   S26 STL   S35 ANI   X4 OUT   Y10 OUT   Y0 ANI   Y2 OUT   T1  K100 LD    X5 OUT   Y3 LD    T1 SET   S36 FEND SET   S27 STL   S36 P0 STL   S27 OUT   Y10 LD    M8000 OUT   Y3 OUT   T5  K50 SET   S0 LD    X2 LD    T5 STL   S0 SET   S28 SET   S37 LD    X15 STL   S28 STL   X37 ZRST  S20  S38 OUT   Y1 OUT   Y3 ZRST  Y0  Y10 LD    X6 LD    X4 LD    X4 SET   S29 SET   S38 AND   X6 STL   S29 STL   S38 SET   S20 OUT   Y6 OUT   Y1 STL   S20 OUT   T2  K120 LD    X6 OUT   Y4 LD    T2 OUT   S20 LD    X0 SET   S30 RET SET   S21 STL   S30 END STL   S21 OUT   Y0 OUT   Y0 LD    X5 LD    X5 SET   S31 SET   S22 STL   S31 STL   S22 OUT   Y10 OUT   Y2 OUT   T3  K50 LD    X1 LD    T3 （7）接线（8）调试、运行考题内容：皮带机运输线PLC控制在建材、化工、机械、冶金、矿山等工业生产中广泛使用皮带机运输系统运送原料或物品。供料由电阀DT控制，电动机M1、M2、M3、M4分别用于驱动皮带运输线PD1、PD2、PD3、PD4。储料仓设有空仓和满仓信号。 DT       X4 M1                M2               M3              M4                   X3 控制要求： 1）、正常起动：仓空或按起动按钮的起动顺序为：M1、DT、M2、M3、M4。间隔时间5秒。 2）、正常停止：为使皮带上不留物料，要求顺物料流动方向按一定时间间隔顺序停止。即停止顺序为DT、M1、M2、M3、M4。间隔时间5秒。 3）、紧急停止时，无条件所有电动机和电磁阀全部停止。 4）、故障后的起动，为避免前段皮带上造成物料堆积，要求按物流相反方向按一定时间间隔顺序起动。故障后的起动顺序为M4、M3、M2、M1、DT，延时间隔10秒。 5）具有点动控制功能。参考答案： I/O 输入、输出分配 X0    正常/故障后起动         Y0    DT X1    空仓/正常停止           Y1    M1 X2    急停                    Y2    M2 X3    空仓                    Y3    M3 X4    满仓                    Y4    M4 X5    手动/自动 X6    DT X7    M1 X10   M2 X11   M3 X12   M4 （2） PLC输入、输出图 X1              Y0 X2                Y1 X3 X4              Y2 X5                Y3 X6 X7              Y4 X10          COM1/2 X11 X12 COM +     — 12V （3）步进状态转移图       M800 X2 S0 ZRST  Y0  Y4 M1 ZRST  S20  S23 SET  M0 X0 X3 X0 X3 X1 X4 M0 M0 X12 X12 X12 X12 T0  K50 T4  K100 T8  K50 PLS  M1 T1  K100 T5  K200 T9  K100 S23 S22 S21 S20 T2  K150 T6  K300   T10  K150 RST  M0 T3  K200 T7  K400           T11  K200 X5 SET  Y1 SET  Y4 RST  Y0 Y0 T0 T4 T8 X6 SET  Y0 SET  Y3 RST  Y1 Y1 T1 T5 T9 X7 SET  Y2 SET  Y2 RST  Y2 Y2 T2 T6 T10 X10 SET  Y3 SET  Y1 RST  Y3 Y3 T3 T7 T11 X11 SET  Y4 SET  Y0 RST  Y4 Y4 RST  M0 Y4 Y0 Y4 X12 S0 S0 S0 S0 (4)编写指令 LD    M8000 SET   Y0 RST   Y0 SET   S0 LD    T1 LD    T8 STL   S0 SET   Y2 RST   Y1 LD    X1 LD    T2 LD    T9 OR    M1 SET   Y3 RET   Y2 ZRST  Y0  Y4 LD    T3 LD    T10 ZRST  S20  S23 OUT   Y4 RST   Y3 SET   M0 LD    Y4 LD    T11 LD    X0 OUT   S0 RST   Y4 OR    M1 STL   S20 LDI   Y4 ANI   M0 OUT   T4  K100 OUT   S0 ANI   X12 OUT   T5  K200 STL   S23 SET   S20 OUT   T6  K300 RST   M0 LD    X0 OUT   T7  K400 PLS   M1 OR   X3 SET   Y4 LD    X5 AND   M0 LD    T4 OUT   Y0 ANI   X12 SET   Y3 LD    X6 SET   S21 LD    T5 OUT   Y1 LD    X1 SET   Y2 LD    X7 OR   X4 LD    T6 OUT   Y2 ANI   X12 SET   Y1 LD    X10 SET   S22 LD    T7 OUT   Y3 LD    X12 SET   Y0 LD    X11 SET   S23 RST   M0 OUT   Y4 STL   S20 LD    Y0 LD    X12 OUT   T0  K50 OUT   S0 OUT   S0 OUT   T1  K100 STL   S22 OUT   T2  K150 OUT   T8  K50 OUT   T3  K200 OUT   T9  K100 SET   Y1 OUT   T10  K150 LD    T0 OUT   T11  K200 (5)接线 (6)调试、运行三层电梯的PLC控制一、控制要求： 1．电梯停在一层或二层时，按3AX则电梯上行至3LS停止； 2．电梯停在三层或二层时，按1AS则电梯下行至1LS停止； 3．电梯停在一层时，按2AS则电梯上行至2LS停止； 4．电梯停在三层时，按2AX则电梯下行至2LS停止； 5．电梯停在一层时，按2AS、3AX则电梯上行至2LS停止t秒，然后继续自动上行至3LS停止； 6．电梯停在三层时，按2AS、1AS则电梯运行至2LS停t秒，然后继续自动下行至1LS停止； 7．电梯上行途中，下降招呼无效；电梯下行途中，上行招呼无效； 8．轿箱位置要求用七段数码管显示，上行、下行用上下箭头指示灯指示。二、符号意义 1．1AS、2AS、2AX、3AX分别为一、二、三层招呼信号； 2．1LS、2LS、3LS分别为一、二、三层磁感应位置开关（可用位置开关代替）。参考答案：（1）I/O输入、输出分配 X0    1AS         Y0    1AS显示 X1    2AS         Y1    2AS显示 X2    2AX         Y2    2AX显示 X3    3AX         Y3    3AS显示 X4    1LS          Y4    上升箭头 X5    2LS          Y5    下降箭头 X6    3LS          Y10-----------Y16 七段数码管显示（2）PLC输入、输出图 X0         Y0           X1         Y1           X2         Y2           X3         Y3           X4      COM0       X5         Y4       X6         Y5       COM      Y10          Y11          Y12          Y13          Y14          Y15          Y16  COM1-COM4 1AS 2AS 2AX 3AX 1LS +  — 24V 2LS 3LS                                                             字划公共端 +      - 12V （3）梯形图           X0 X4 Y0     M0           MO               X6     X2 X5     M1           X4     X1         M1         X3 X6 Y1     M2 M2 M2 X6 M4  Y1 Y0 M1 M1 X4 M4  Y0 Y1 M0 M2    M1 T0 M3 M1    M0 M3 M3    X5 M4 T0 K20 X4 MOV  K1  D0 X5 MOV  K2  D0 X6 MOV  K3  D0 M8000 SEGD  D0  K2Y10 END （4）编写指令 LD     X0              LD     X6 OR     M0             MOV    K3  D0 ANI    X4              LD     M8000 ANI    Y0              SEGD   D0  K2Y10 LD     X6              END AND   X2 LD     X4 AND   X1 ORB OR     M1 ANI    X5 OUT    M0 LD     X3 OR     M2 ANI    X6 ANI    Y1 OUT    M2 LD     M1 OR     M2 ANI    X6 ANI    M4 ANI    Y1 OUT    Y0 LD     M0 OR     M1 ANI    X4 ANI    M4 ANI    Y0 OUT    Y1 LD     M1 AND    M2 LD     MO AND    M1 ORB OR     M3 ANI    T0 OUT    M3 LD     X5 AND    M3 OUT    M4 OUT    T0  K20 LD     X4 MOV    K1  D0 LD     X5 MOV    K2  D0</p>
