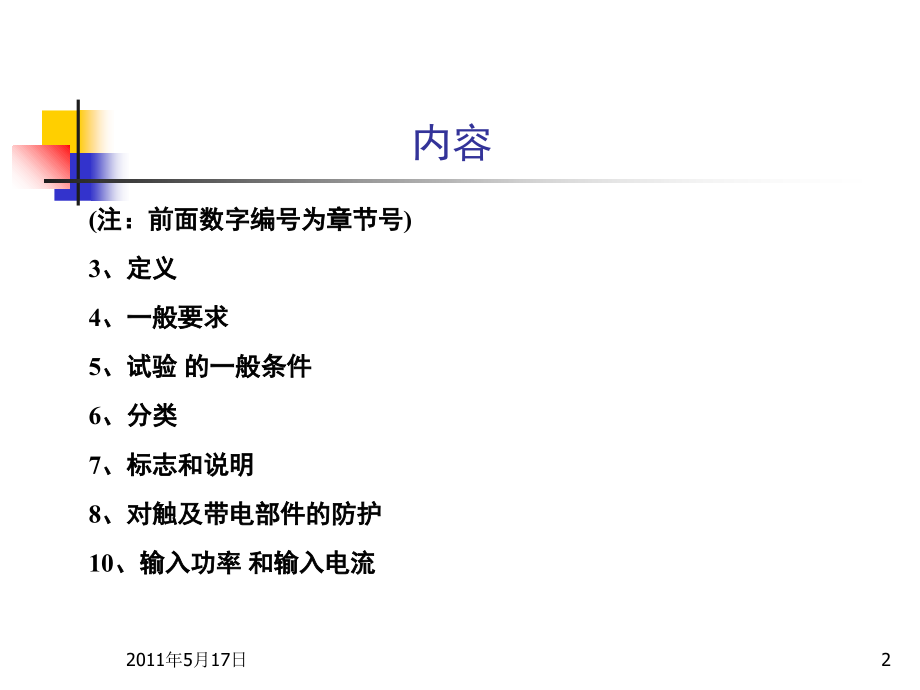

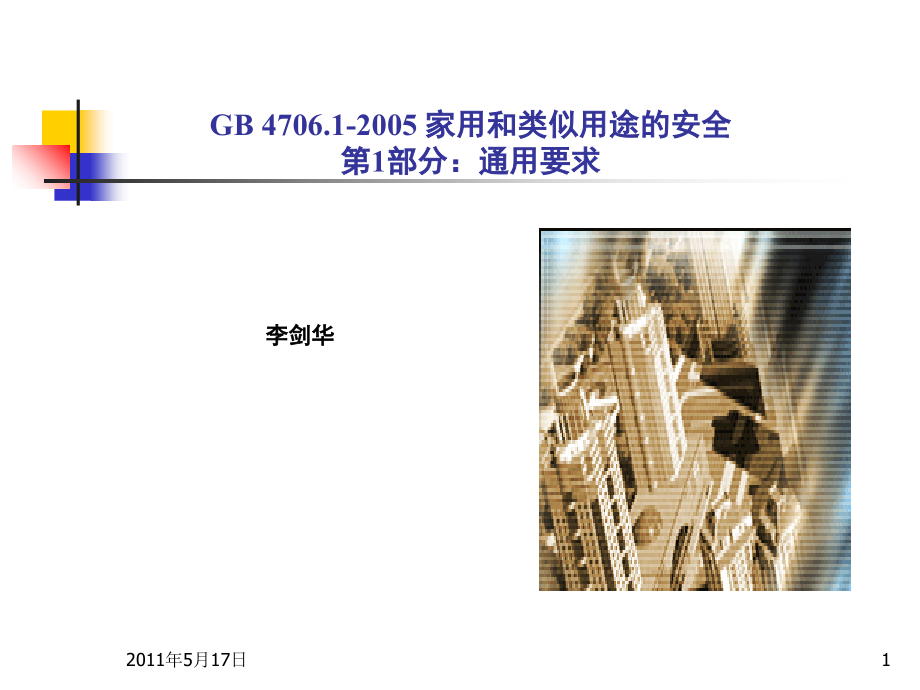

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2011,年,5,月,17,日,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2011,年,5,月,17,日,*,GB,4706.1-2005,家用和类似用途的安全,第,1,部分：通用要求,李剑华,2011年5月17日,1,内容,(,注：前面数字编号为章节号,),3,、定义,4,、一般要求,5,、试验 的一般条件,6,、分类,7,、标志和说明,8,、对触及带电部件的防护,10,、输入功率 和输入电流,2011年5月17日,2,内容,11,、发热,13,、工作温度下的泄漏电流和电气强度,14,、瞬态过电压,15,、耐潮湿,16,、泄漏电流和电气强度,17,、变压器和相关电路的过载保护,19,、非正常工作,2011年5月17日,3,内容,20,、稳定性和机械危险,21,、机械强度,22,、结构,23,、内部布线,24,、元件,25,、电源连接和外部软线,26,、外部导线用接线端子,2011年5月17日,4,内容,27,、接地,28,、螺钉和连接,29,、电气间隙、爬电距离和固体绝缘,30,、耐热和耐燃,31,、防锈,32,、辐射、毒性和类似危险,2011年5月17日,5,定义,1,、额定,2,、,X,型连接、,Y,型连接、,Z,型连接,3,、基本绝缘、附加绝缘、双重绝缘、加强绝缘、功能绝缘,4,、保护阻抗,连接在带电部件和,II,类结构的易触及导电部件之间的阻抗，在正常,使用中及器具出现 故障时，它将电流限制在一个安全 值。,5,、,I,类器具、,II,类器具、,III,器具,II,类结构、,III,类结构,2011年5月17日,6,定义,2011年5月17日,7,定义,定义,2011年5月17日,8,定义,2011年5月17日,9,定义,6,、电气间隙：,两个导电部件之间，或一个导电部件与器具的易触及表面之间的空间最短距离,爬电距离：,两个导电部件之间，或一个导电部件与器具的易触及表面之间沿绝缘材料表面测量的最短路径,2011年5月17日,10,定义,2011年5月17日,11,定义,7,、安全特低电压,(SELV),导线之间、导线与地之间 ,42V,空载电压之间 ,50V,获得途径：电池、电网或其他,SELV,从,电网,获得时,:,应通过安全隔变压器或带隔离绕组的转换器获得。,安全隔离变压器和转换器的应符合双重绝缘或加强绝缘。,2011年5月17日,12,定义,8,、,安全隔离变压器,提供安全特低电压，,在输入与输出之间至少用双重绝缘或加强绝缘隔离,9,、,便携式器具,、手持式器具、驻立式器具、固定式器具、嵌装式器具,10,、,电热器具,：,装有电热元件而不带有电动机的器具,电动器具,：,装有电动机而不带有电热元件的器具,注：由电磁驱动的器具认为是电动器具,联合型器具：,装有电动机和电热元件的器具,2011年5月17日,13,定义,便携式：,2011年5月17日,14,定义,手持式：,2011年5月17日,15,定义,固定式：,固定式,(,固定安装式,),：,2011年5月17日,16,定义,内置式：,直插式：,2011年5月17日,17,定义,11,、,不可拆卸部件,借助工具才能取下或打开的部件或能完成,22.11条试验的部件,12,、,带电部件,正常使用时通电的导线或导电部件,包括中线，但不包括,PEN导线,2011年5月17日,18,定义,13,、,温控器,在,器具正常工作期间，通过自动接通或断开电路保持被控部件的,温度在某些限值之间,的温度敏感装置。,动作温度可固定或可调。,14,、热断路器,在,器具非正常工作期间，自动切断电路或减少电流来限制被控件,温度的装置,。,用户不能改变其整定值,。,2011年5月17日,19,4,总体要求,总体要求：,器具的结构应使其能安全地工作，即使在正常使用中出现可能的,疏忽，也不引起对人员和周围环境的危险。,符合性检查：通过满足本标准中规定的有关要求，及进行所有的,相关试验。,2011年5月17日,20,5,试验的一般条件,1,、试验时，器具及其运动部件处于正常使用时的最不利位置。,2,、用户可以改动整定位置的控制器或开关装置应调到最不利的整定位置上进行试验。,3,、试验在无强制对流空气且环境温度为,20,+,5,的场所进行。,4,、交流器具在额定频率下进行下进行试验。,交直流两用器具在最不利的电源条件下进行试验。,2011年5月17日,21,试验的一般条件,5,、对标有额定电压范围的电动器具和组合型器具，当规定其电源电,压等于其额定电压乘以一个系数时，其电源电压等于：,系数,1，,用额定电压范围的上限乘以此系数。,系数,1，则为其额定输入功率范围的上限乘以此系数。,系数,1,：与额定电压范围的上限相对应的、计算的输入功率乘以系数。,系数,1，与额定电压范围的下限相对应的、计算的输入功率乘以系数。,当没有规定系数时，输入功率与在额定电压范围内的最不利电压下的输,入功率一致。,2011年5月17日,24,6,分类,1,、器具应属于下列各类别之一：,I类、II类、III类,2,、器具应具有对水有害浸入的适当防护等级,-IP,等级,2011年5月17日,25,7,标志和说明,1,、,器具应有含下述内容的标志：,额定电压或额定电压范围（单位：,V）；,电源性质的符号，标有额定频率的除外；,额定输入功率（单位：,W或Kw）或额定电流（单位：A）,制造厂或责任承销商的名称、商标或识别标记；,器具型号或规格；,II类器具,符号；,IP代码，IPX0不标出。,2011年5月17日,26,2,、标有多个额定电压或多个额定电压范围的器具，应标出每个电压,或范围对应的,额定输入功率,或,额定输入电流,。,但是，若是一个额定电压范围的上下限值间的差不超过该范围平,均值的,10%,，可标对应该范围平均值的额定输入功率。,3,、,开关,的标志或放置,应清楚的表明它所控制的是器具的哪个部分,。,标志和说明,2011年5月17日,27,标志和说明,4,、产品说明书基本要求：,与火灾、触电,、机械损害或其他可能发生的人生财产伤害相关的警告（包括标准中要求的警句）,安装说明书,使用说明书,用户维护保养说明书,说明书应用产品销往国家的官方语言书定,注意提醒用户保留说明书,2011年5月17日,28,标志和说明,说明书还应包括下述内容：,有专门制备软线的,X型连接的器具，应写有：,“如果电源软线损坏，必须用专用软线或从其制造厂或维修部买到的专用组件来更换”。,Y型连接器具，应写有：,“如果电源软线损坏，为了避免危险，必须由制造厂、其维修部或类似的专业人员更换”。,Z型连接的器具，应写有：,“电源软线不能更换，如果软线损坏，此器具应废弃”,2011年5月17日,29,标志和说明,5,、本标准所要求的标志应清晰易读并持久耐用。,沾水的布擦拭标志,15s,再用沾汽油的布擦试,15s,试验后，标志仍应清晰易读，标志牌应不易揭下且不应卷边。,6,、,可更换的热熔体或熔断器,的标识，应在更换熔断体时清晰可见。,2011年5月17日,30,8,对触及带电部件的防护,1,、用,B型试验,探棒通过开口伸到允许的任何深度，并且在插入到任一位置之前、之中和之后，转动或倾斜探棒。如果探棒进入不了开口，则在垂直的方向给探棒加力到,20N；如果该探棒进入开口，再在倾斜的方向重复试验。,通常在地上使用且质量超过,40kg的器具不斜置,。,2,、用,13号试验,销来试图伸进,II类器具或II类结构上的各开口。但通向灯头和插座中的带电部件的开口除外,。,2011年5月17日,31,对触及带电部件的防护,带关节的试验指,不带关节的试验指,2011年5月17日,32,对触及带电部件的防护,13号试验,销,41,号探棒,2011年5月17日,33,10,输入功率和电流,1,、,如果器具标,识有额定输入功率，器具在额定电压且在正常工作温度下，其输入功率对其额定输入功率的偏离不应大于下表中所示的偏差。,2011年5月17日,34,输入功率和电流,注：,对标记一个或多个额定电压范围的器具，试验在这些范围的上限值,和下限值上都要进行。允许偏差适用于该范围的上限值、下限值两,种情况。,除非标称的额定输入功率与相关电压范围的平均值有关，在此情况,下，试验要在该范围的平均电压值下进行。,2011年5月17日,35,10,输入功率和电流,2,、如果器具标有额定电流，在正常工作温度下的电流对额定电流的,偏离，不应超过,下表中的偏差值。,2011年5月17日,36,正常工作时的发热,1,、除绕组温升外，温升都是由埋置细丝电偶的方法来确定，以使其对被检部件的温度影响最小。,2,、,电热器具,在正常工作状态下以,1.15倍额定输入功率工作。,电动器具,以,0.94倍和1.06倍额定电压之间的最不利电压供电，在正常工作状态下工作。,联合型器具,以,0.94倍和1.06倍额定电压之间的最不利电压供电，在正常工作状态下工作。,3,、器具工作一直延续至正常使用时那些最不利条件所对应的时间。,4,、试验期间要连续监测温升，温升值不得超过表,3,规定的限值。,2011年5月17日,37,正常工作时的发热,数字式温度记录仪,打点式温度记录仪,2011年5月17日,38,13,工作温度下的泄漏电流和电气强度,1,、测量条件：,器具在正常工作状态下工作一直延续到正常使用时那些最不利条件所对应的时间。,电热器具以,1.15倍的额定输入功率工作。,电动器具和联合型器具以,1.06倍的额定电压供电。,2011年5月17日,39,工作温度下的泄漏电流和电气强度,2,、泄漏电流,(II,类器具单相连接时，正常温度下的泄漏电流测量电路图,),2011年5月17日,40,工作温度下的泄漏电流和电气强度,(II,类以外的器具单相连接时，正常温度下的泄漏电流测量电路图,),2011年5月17日,41,工作温度下的泄漏电流和电气强度,泄漏电流应不超过下述值：,II类器具,0.25mA,III类器具,0.5mA,I类便携式器具,0.75mA,I类固定式电动器具,3.5mA,I类固定式电热器具,0.75mA或0.75mA/千瓦（器具额定输入功率），两者中选较大值但是最大为5mA,对联合型器具，其总泄,漏电流可在电热器具或电动器具规定的限值内，二者中取较大的，但不能将二个限值相加。,2011年5月17日,42,工作温度下的泄漏电流和电气强度,3,、电气强度,器具从电源断开，绝缘立即承受,1min频率为50Hz或60Hz,的正弦波,的电压。,施加在带电部件和易触,及金属部件之间，带电部件与用金属箔覆盖的非金属部件之间。,对在带电部件和易触及部件之间有中间金属件的,II类结构，要分,别跨越基本绝缘和附加绝缘来施加电压。,判断标准：,在试验期间，不应出现击穿。,注：,不造成电压下降的辉光放电，可忽略。,2011年5月17日,43,工作温度下的泄漏电流和电气强度,表,4-,电气强度测量的电压,2011年5月17日,44,工作温度下的泄漏电流和电气强度,泄漏电流测量 电气强度测量,2011年5月17日,45,15,耐潮湿,1,、器具外壳应按器具分类提供相应的防水等级。,2,、器具不连接电网。,试验后，器具应立即经受电气强度试验，并且视检应表明在绝,缘上没有能导致电气间隙和爬电距离降低于规定限值的水迹。,3,、除分类为,IPX0,器具外，器具按规定经受,GB4208,的,淋水试验,。,4,、在正常使用中承受液体溢出的器具,-,溢水试验,。,2011年5月17日,46,耐,潮湿,带有,器具输入插口,的器具，可将相配用的连接器插装到位，或不插装连接器进行试验，二者中取最不利者。,取下可拆卸部件。,将器具的液体容器用约含,1%NaCI的盐水充满，再用等于容器容量的15%，或0.25L同浓度多余盐水，二者取量多者，用1min时间稳定地灌入容器。,然后，器具应经受,16.3的电气强度试验，并且视检应表明在绝缘上没有能导致爬电距离和电气间隙降低到低规定限值的水迹。,2011年5月17日,47,耐潮湿,5,、器具应能抵档在正常使用中可能出现的潮湿条件,-,潮汰试验,试验条件：,潮湿箱内相对湿度为（,93,2）%,空气的温度保持在,20,至,30,之间,48h,然后经受第,16章的试验。,2011年5月17日,48,16,泄漏电流和电气强度,1,、交流电压施加在带电部件和易触及金属部件之间，施加在带电部件与连接金属箔的易触及非金属表面之间。金属箔面积不超过,20cm,10cm,。,试验电压：对单相器具，为,1.06倍的额定电压,。,在施加试验电压后的,5s内，测量泄漏电流。,2,、泄漏电流限值：,同,13,章,2011年5月17日,49,泄漏电流和电气强度,3,、电气强度,器具从电源断开，绝缘立即承受,1min频率为50Hz或60Hz,的正弦波,的电压。,施加在带电部件和易触,及金属部件之间，带电部件与用金属箔覆盖的,非金属部件之间。,对在带电部件和易触用及部件之间有中间金属件的,II类结构，要分,别跨越基本绝缘和附加绝缘来施加电压。,判断标准：,在试验期间，不应出现击穿。,注：,不造成电压下降的辉光放电，可忽略。,2011年5月17日,50,泄漏电流和电气强度,表 电气强度试验电压,2011年5月17日,51,17,变压器和相关电路的过载保护,1,、,要求：,器具带有由变压器供电的电路时，其结构应使得正常使用中可能发生的短路万一出现，其变压器或与变压器相关的电路内，不出现过高的温度,。,2,、,试验：过载试验和,/,或,过载,试验。,试验电压：,1.06倍或0.94倍的额定电压,，二者中较不利者。,3,、,判据：,安全特低电压电路的导线绝缘,的,温升，不应超过表,3,中规定值,的,15K,。,绕组的温度不应超过表,8中规定的值。但是，这些限值不适用于符合IEC61558-1中15.5的规定的无危害式变压器。,2011年5月17日,52,19,非正常工作,1,、,器具的结构，应消除非正常工作或误操作导致的火灾危险、有损安全或电击防护的机械性损坏。,电子电路的设计和应用，应使其任何一个故障情况都,不产生电击、火灾危险、机械危险等。,带有电热元件的器具经受,19.2和19.3的试验，若器具带有控制器，而这些控制器在第11章试验期间起限温作用，则这样的器具要另外经受19.4的试验，并且，适用时要经受19.5的试验，带有PTC电热元件的器具还经受19.6的试验。,带电子电路的器具，按适用情况还经受,19.11和19.12的试验,。,2011年5月17日,53,非正常工作,2,、带电热元件的器具，在第,11章规定的条件下，但要限制其热散发来进行试验。试验,电压为,0.85倍额定输入功率所要求的电压,并在整个试验中一直保持。,3,、重复,19.2的试验，但试验,电压为,1.24倍额定输入功率所要求的电压,并在整个试验中一直保持。,4,、器具在第,11章规定的条件下，,将第,11章试验期间来限制温度的任一控制器短路。,注：,如果器具带有一个以上的控制器，则它们要轮流被短路。,2011年5月17日,54,非正常工作,5,、装有带管状外鞘或埋入式电热元件的,I类器具，要重复19.4的试验。但控制,器不短路，电热元件的一端要与其外鞘相连接。,将器具电源极性对换，和在电热元件的另一端与外鞘相连的情况下，重复此试验。,6,、带,PTC电热元件的器具，以额定电压供电，直到输入功率和温度的稳定状态建立。,然后，将,PTC,电热元件的工作电压增加,5%,，并让器具工作直到稳定状态再次建立。电压以类似的方法增加，直到在到,1.5,倍的工作电压，或直到,PTC,电热元件破裂，二者取哪一情况最先发生,。,2011年5月17日,55,非正常工作,7,、堵转电动机,8,、装有串激电动机的器具，以,1.3倍的额定电压供电，,用可能达到的最低负载来工作，持续,1min。,试验期间，部件不应从器具上弹,出。,9,、电子电路通过对所有的电路或电路上的零件进行故障模拟来检查其合格性,若电气间隙和爬电距离小于第,29章规定的值，,将功能绝缘短路；,在任何元件接线端处的开路；,2011年5月17日,56,非正常工作,电容器的短路；,非集成电路电子元件的任何二个接线端的短路。该故障情况不施加在光耦合器的二个电路之间；,三端双向可控硅开关元件以二极管方式失,效；,集成电路的失,效。考虑集成电路故障条件下所有可能的输出信号。如果能表明不可能产生某一特定输出信号，相关失效则可不考虑。,2011年5月17日,57,非正常工作,10,、若器具有保护电子电路，进行,19.11.3,19.11.4规定的试验。,11,、有通过电子开关实现电路断路的器具或者有待机状态的器具，,要经受,19.11.4,的试验。,静电放电；,辐射场；,快瞬变脉冲；,浪涌电压；,注入电流；,电压跌落和中断；,市电信号。,2011年5月17日,58,非正常工作,12,、将在正常工作时动作的任何接触器或继电器触点短路。,13,、合格判据：,在试验期间，器具不应喷射出火焰、熔融金属、达到危险量的有毒性或可点燃的气体，且其温升不应超过表,9中所示的值。,试验后，当器具被冷却到大约为室温时，外壳变形不能达到不符合,标准。,2011年5月17日,59,非正常工作,表,9,最高的非正常温升,2011年5月17日,60,20,稳定性和机械危险,1,、除固定安装式器具和手持式器具以外，打算在一个表面上,(如地面或桌面)使用的器具应有足够的稳定性。,2,、器具以使用中的任一正常放置状态放在一个与水平面成,10,0,角的倾斜平面上。电源软线以最不利的方位摆放在倾斜平面上。,3,、打算在正常使用中由用户充灌液体的器具，要在空的状态，或充灌最不利的水量，直到制造厂标出的容量的状态，进行试验。,判据：,器具不应翻倒。,2011年5月17日,61,稳定性和机械危险,4,、带电热元件的器具，在倾斜角增大到,15,0,的状态下重复该试验。,如果器具在一个或多个方位上翻倒，则它要在每一个翻倒的状态经受第,11章的试验。,判据：,在该试验期间，温升不应超过表,9所示的值。,2011年5月17日,62,稳定性测试台 冲击锤,2011年5月17日,63,21,机械,强度,1,、,冲击试验：,器具被刚性支撑住，,用弹簧冲击锤，在器具外壳每一个薄弱点打击三次。,冲击能量：,0.5J,0.04J,如果需要，对手柄、操作杆、旋钮和类似零件施加打击,，,如果,信号灯和它的外罩突出外壳要超过,10mm或它们的表面积要超过4cm,2,，信号灯和它的外罩也可施加打击。,器具内,部的灯及其罩盖，只有在正常使用中可能被损坏时，才进行试验。,判据：试验后，器具应显示出没有本标准意义上的损坏。,2011年5月17日,64,机械,强度,2,、固体绝缘的易触及部件，应有足够的强度防止锋利工具的刺穿。,划针试验,注：,如果附加绝缘厚度不少于,1mm,加强绝缘厚度不少于,2mm,则不进行该试验。,试验后进行耐高压试验。,2011年5月17日,65,22,结构,1,、若器具标有,IP代码的第一特征数字，应满足,有关防尘试验。,2,、直插式器具，不应对插座施加过量的应力。,3,、用于加热液体的器具和引起过度振动的器具不应提供直接插入输出插座用的插脚。,4,、用插头与电源连接的器具，当触碰该插头的插脚时，不会有因已充电的电容器而引起的电击危险。,注：额定,值,0.1uF的电容器，不认为会引起电击危险。,相关试验后，电压不应超过,34V,2011年5月17日,66,结构,5,、,在正常使用中装有液体或气体的器具或带有蒸汽发生器的器具，应对,过压力危险,有足够的安全防护措施。,6,、,绝缘、内部布线、绕组、整流子和滑环之类的部件不,应暴露于油、油脂或类似的物质，除非这些物质具有足够的绝缘性能。,7,、对防止接触带电部件，防水或防止接触运动部件提供必要防护等级的不可拆卸零件，应以可靠的方式固定，且应承受住在正常使用中出现的机械应力。,(cl22.11),2011年5月17日,67,结构,8,、手柄、旋钮、手把、操纵杆和类似部件应以可靠方式。,在正常使用中不可能受到轴向拉力的情形：,15N,。,可能受到轴向拉力的情形：,30N,。,9,、手柄在在正常使用中被抓握时，手可触摸到的零件，其温升不能超过表,3,中的,在正常使用中仅短时握持手柄,所规定的值,。,10,、器具不应有在粗糙或锐利的棱边和尖端，除非用作功能件。,11,、木材、棉花、丝、普通纸以及类似的纤维或吸温材料，除非经过浸渍，否则不应作为绝缘使用。,2011年5月17日,68,结构,12,、器具不应含有石棉。,13,、裸露的电热元件即使断裂，也不能与可触及的金属部件接触。,14,、带有,III类结构的II类器具，在,安全特低电压,下工作的部件与其他带电部件间的绝缘,为,双重绝缘或加强绝缘,。,15,、附加绝缘和加强绝缘上的爬电距离和电气间隙，不应由于磨损而减少到低于规定值。,如果电线、螺钉、螺母、垫圈、弹簧或类似零件松脱，带电部件和易触及金属部件之间的爬电距离和电气间隙不应减小到低于规定值。,16,、因内部件磨损而产生的尘埃或脏物的沉积不应使附加绝缘和加强绝缘减小到低于规定值。,2011年5月17日,69,结构,17,、对于,I,类或,II类器具，,操作者需要连续握持手柄时，手能触及的金属部件必须用双重绝缘或加强绝缘与带电部件隔开。,18,、保护阻抗至少包括两个单独的元件，这些元件的阻抗在器具的寿命期间内不能有明显的改变。如果任一保护阻抗短路或开路，流过保护阻抗和电源之间的电流值不低于规定值。,19,、器具外壳的形状和装饰，不应设计成类似玩具。,20,、如果 空气作加强绝缘，当外壳在受外力作用而变形时，电气间隙不应减少到低于规定值。,2011年5月17日,70,23,内部布线,1,、,布线槽应光滑，无锐利棱边。,布线不与毛刺或类,似的棱缘接触。,内,部有绝缘线通过的金属软管，应带有衬套或表面平滑。,布线,不应与运动部件接触。,2,、在正常使用或维护保养中能彼此相互移动的零部件，不应对电气连接和内部导线造成过分的应力。,金属软管不应使其内部导线的绝缘损坏。,2011年5月17日,71,内部布线,3,、裸露的内部布线应是刚性的和固定的，爬电距离和电气间隙不能减小到低于规定值。,4,、内部布线的绝缘应能经受住在正常使用中可能出现的电气应力。,用作,基本绝缘,的内部线，在导线和包裹在绝缘层外面的金属箔之间施加,2000V电压，持续15min，不应击穿。,5,、当套管作为内部布线的附加绝缘时，应可靠固定。,6,、黄,/,绿双色导线，只能用于接地。,2011年5月17日,72,24,元器件,1,、元器件应符合有关国标或,IEC标准中的安全要求,。,2,、符合相关国标或,IEC,标准的元器件，并不必然意味着符合本标准。还应检查其在本标准规定的应用环境下，是否根据合适的参数得到正确运用。,3,、对于没有被单独检测及认定符合相关国标或,IEC标准的元,器件，应按本标准和元器件标准的有关条款随整机进行试验。,2011年5月17日,73,关键元器件,4,、对于没有对应国标或,IEC,标准的元器件，以及没有标识或没有按标识使用的元件，应按本标准和随整机进行试验。,5,、,认证机构,一般会要求认证申请者提供完整的,安全关,键,件清单,，便于以后,进行一致性,核查。,6,、,安全关键件发生变更,，,必須向认证机构申请报备,。,只有在获得批准认可后才可变更,。,有时还必須重新送样试验,，,试验通过后才能正式变更,。,2011年5月17日,74,关键元器件,安规零部件,示例：,1,、,电源线,2,、,插头,3,、,器具插座、联接器,4,、,保险管,5,、,压敏电阻,6,、,开关,7,、温控器、热断路器,8,、继电器,9,、,X,电容、,Y,电容,10,、光耦,11,、变压器,2011年5月17日,75,关键元器件,安规零部件,示例：,12,、,PCB,板,13,、电动机,14,、,马达电容,15,、发热管,16,、电感,17,、线圈骨架,18,、绝缘胶带,19,、内部导线,20,、热塑性套管,21,、散热风扇,22,、外壳,2011年5月17日,76,连接市电的元器件,2011年5月17日,77,开关和控制器,2011年5月17日,78,开关和控制器,2011年5月17日,79,隔离用元器件,2011年5月17日,80,保护性元件,2011年5月17日,81,其他关键元器件,2011年5月17日,82,25,电源连接和外部软线,1,、非永久连接到固定布线的器具，应有电源连接装置之一：,带,插头的电源软线,至少与器具要求的防水等级相同的器具输入插口,直插式器具,的插脚,2011年5月17日,83,电源连接和外部软线,2,、电源软线不应轻于以下规格：,编织的软线,为,GB5013.1（idt,IEC60245)的51号线，如果在相应的特殊要求,标准中允许使用；,普通硬橡胶护套,软线为,GB5013.1（idt,IEC60245)的53号线；,扁平双芯金属箔软线,为,GB5023.1（idt,IEC60227)的41号线，如果在相应的特殊要求,标准中允许使用；,轻型聚氯乙烯护套软线,为,GB5023.1（idt,IEC60227)的52号线，如果器具质量不超过3kg；,普通聚氯乙烯护套软线,为,GB5023.1（idt,IEC60227)的53号线，如果器具质量超过3kg；,2011年5月17日,84,电源连接和外部软线,3,、,电源软线的导线,横截面积应符合表,11,的规定：,表,11-,导线的最小横截面积,2011年5月17日,85,电源连接和外部软线,4,、带有电源软线且工作时移动的器具，应使软线进入器具处，具有防止过度弯折的足够保护。,5,、带有电源软线的器具，以及用柔性软线永久连接到墙上固定布线的器具应有线扣。,作用：,使导线在器具内的端子免除张力和扭矩，并保护导线,的绝缘防止磨损。,将软线推入器具,时不致损坏软线或内部部件。,2011年5月17日,86,电源连接和外部软线,6,、互连接软线要求：,应符合电源软线的要求，或者：,互连软线的导线横截面积根据导线流过的最大电流确定,。,如果导线的电压小于额定电压，导线绝缘厚度可以减小。,7,、直插式器具的插脚尺寸应与插座匹配。,判据：,插脚,尺寸和啮合面应符合与,GB1002,或,GB1003,或,IEC60083,。,2011年5月17日,87,26,外部导线用接线端子,1,、器具应提供接线端子或等效装置来连接外部导线。,2,、柱形接线端子的结构和设置，应使引入到孔中的导线端头是可见的，或使其超出螺纹孔的距离至少等于螺钉标称直径的一半或,2.5mm，二者中取较大者。,3,、带,Y型连接或Z型连接的器具，可以使用锡焊、熔焊、压接和类似的连接方法来进行外部导线的连接。,对,II类器具，导线固定不得,只依赖于锡焊、压接或熔焊。但如果有挡板结构保证爬电距离和电气间隙的情形除外。,2011年5月17日,88,27,接地措施,1,、,I类器具的易触及金属部件，,应永久并可靠地,连接到器具内的接地端子，或器具输入插口的接地触点。,接地端子和接地触点不应连接到中性,线的接线端子。,3,、具有接地连接的可拆卸部件，当插入另外的部件时，接地连接应早于截流连接，当从另外的部件断开时，接地连接应晚于载流连接。,4,、接地端子或接地触点与各接地金属部件之间应具有低电阻。,接地电阻不应超过,0.1,。,2011年5月17日,89,29,爬电距离、电气间隙和固体绝缘,1,、器具的爬电距离、电气间隙和固体绝缘应对电气应力应具有足够的承受能力。,2,、电气间隙的确定应考虑与相应过电压等级匹配的额定脉冲电压后查表可得。,3,、爬电距离的确定应考虑工作电压、材质和污染等级。,2011年5月17日,90,爬电距离、电气间隙和固体绝缘,表,15-额定脉冲电压,2011年5月17日,91,爬电距离、电气间隙和固体绝缘,表,16-最小电气间隙,2011年5月17日,92,爬电距离、电气间隙和固体绝缘,表,17-基本绝缘的最小爬电距离,2011年5月17日,93,爬电距离、电气间隙和固体绝缘,表,17-基本绝缘的最小爬电距离(,续,),2011年5月17日,94,爬电距离、电气间隙和固体绝缘,表,18-功能绝缘的最小爬电距离,2011年5月17日,95,爬电距离、电气间隙和固体绝缘,2011年5月17日,96,爬电距离、电气间隙和固体绝缘,4,、附加绝缘和加强绝缘应具有足够的厚度或足够的层数来抵抗电气应力。,判据：,附加绝缘厚度,1mm,加强绝缘厚度,2mm,，或者,附加绝缘进行耐高压试验，并且至少包括,2,层；,加强绝缘进行耐高压试验，并且至少包括,3,层。,2011年5月17日,97,30,耐热和耐燃,1,、非金属材料制成的外部零件、支撑带电部件的绝缘材料以及提供附加绝缘或加强绝缘的热塑材料，应充分耐热。,判据：,球压试验。试验后，材料上的压痕不得超过,2mm.,试验温度：,40 +,正常温升试验时的最大温升，但对外部件不低于,75,，对于支撑带电件的部件不低于,125,；,对于提供附加绝缘和加强绝缘的热塑材料：,25 +,非正常温升试验时的最大温升。,98,耐热和耐燃,2,、非金属材料零件，对点燃和火焰蔓延应具有耐受能力。,判据：,灼热丝试验。试验后，,试验温度：,非金属材料：,550,；,对于有人照看的器具，正常工作时承载,0.5A,，,750,，否则,650,；,对于无人照看的器具，正常工作时承载,0.2A,，,750,？,，否则,650,；,3,、对于印刷电路板的基材，进行,针焰试验,。,2011年5月17日,99,耐热和耐燃,球压试验 灼热丝试验 针焰试验,2011年5月17日,100,附录,A,例行试验,1,、接地电阻测量：,0.2,欧姆或,0.1,欧姆加上电源线的电阻,2,、电气强度试验：,时间,1s,2011年5月17日,101,2011年5月17日,102,
