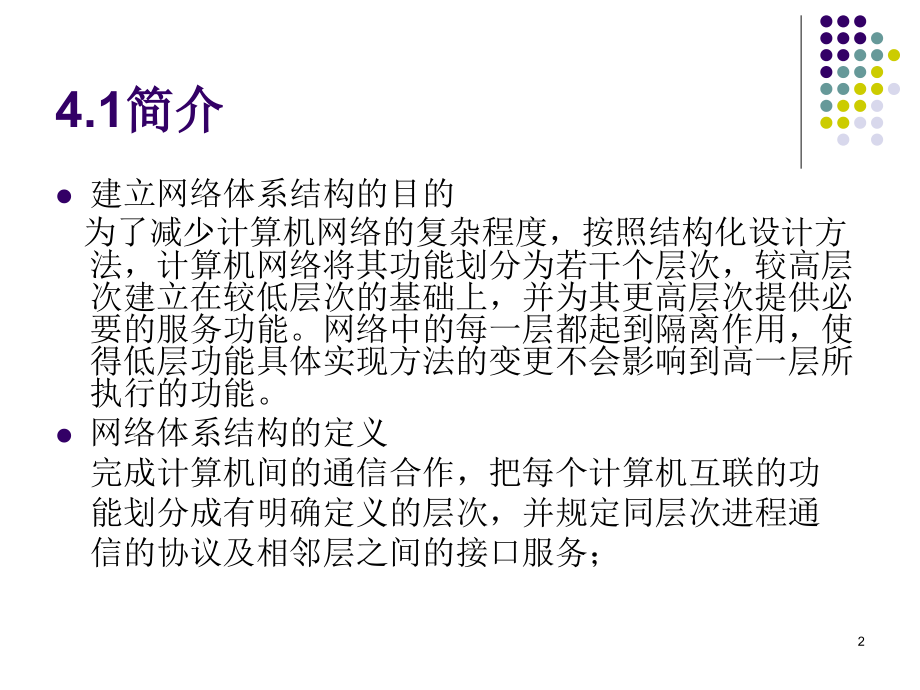

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,4,章 网络体系结构和基本概念,1,4.1,简介,建立网络体系结构的目的,为了减少计算机网络的复杂程度，按照结构化设计方法，计算机网络将其功能划分为若干个层次，较高层次建立在较低层次的基础上，并为其更高层次提供必要的服务功能。网络中的每一层都起到隔离作用，使得低层功能具体实现方法的变更不会影响到高一层所执行的功能。,网络体系结构的定义,完成计算机间的通信合作，把每个计算机互联的功,能划分成有明确定义的层次，并规定同层次进程通,信的协议及相邻层之间的接口服务；,2,4.2,计算机网络协议,协议（,Protocol,）,协议就是为实现网络中的数据交换建立的规则标准或约定。,协议的中心任务,在计算机网络的一整套规则中，任何一种协议都需要解决,3,方面的问题。,协议的语法（如何讲）问题。,协议的语义（讲什么）问题。,协议的定时（讲话次序）问题。,3,协议的功能,作为计算机数据交换语言的协议必须具备以下一些功能。,（,1,）,分割与重组,协议的,“,分割,”,功能，可以将较大的数据单元分割成较小的数据单元，其反过程为,“,重组,”,，如下图所示。,4,5,（,2,）寻址,协议的“寻址”功能使得设备彼此识别，同时可以进行路径选择，如下图所示。,6,（,3,）,封装与拆封,协议的,“,封装,”,功能是指在数据单元（数据包）的始端,或者末端增加控制信息，其相反的过程是,“,拆封,”,（拆,装），如下图所示。,7,（,4,）排序,协议的排序功能是指报文发送与接收顺序的控制，如,下图所示。,8,（,5,）信息流控制,协议的流量控制功能是指在信息流过大时，所采取的一,系列措施。,（,6,）差错控制,差错控制功能使得数据按误码率要求的指标，在通信线,路中正确地传输。,（,7,）同步,协议的同步功能可以保证收发双方在数据传输时的一致性,（,8,）,干路传输,协议的干路传输功能可以使多个用户信息共用干路。,（,9,）,连接控制,协议的连接控制功能可以控制通信实体之间建立和终,止链路的过程。,9,协议的种类,（,1,）,标准或非标准协议,标准协议涉及各类的通信环境；而非标准协议只涉及专用环境。,（,2,）,直接或间接协议,当设备直接进行通信时，需要一种直接通信协议；而设备之间，间接通信时，则需要一种间接通信协议。,10,4.3,计算机网络体系结构,11,邮政系统的工作流程,通信者活动,界面,通信者活动,界面,邮局服务业务,邮局服务业务,邮局转运业务,邮局转运业务,运输部门的（邮件）运输业务,书写信件,粘贴邮票,投递进信箱,收集信件,加盖邮戳,邮件分检,邮件打包,转送运输,部门,选择运输,路径（路由）,转送邮局,接收邮件,接收邮件,邮件拆包,邮件投递,邮件分检,信箱取信,阅读邮件,发信者,收信者,12,计算机网络体系结构的特点,各层之间相互独立。这样，某一高层只需知道如何通过接口（界面）向下一层提出服务请求，并使用下层提供的服务，并不需要了解下层执行时的细节。,结构上独立分割。由于各层独立划分，因此，每层都可以选择最合适的实现技术。,灵活性好。如果某一层发生变化，只要接口的条件不变、则以上各层和以下各层的工作均不受影响，这样，有利于技术进步和模型的修改。,易于实现和维护。整个系统被分割为多个部分，系统变得容易实现、管理和维护。,有益于标准化的实现。由于每一层都有明确的定义，十分利于标准化的实施。,网络体系结构化分的基本原则是：把应用程序和网络通信管理程序分开；同时又按照信息在网络中传输的过程，将通信管理程序分为若干个模块；把原来专用的通信接口转变为公用的、标准化的通信接口。,13,4.4 ISO/OSI,网络体系结构,国际标准化组织（,International Standards Organization,，,ISO,）于,1981,年颁布了开放系统互连,OSI,参考模型（,Open System Interconnection Reference Model,，,OSI/RM,）的格式，通常简称为,“,七层模型,”,，参见下图,14,OSI,网络体系结构的示意图,15,OSI,参考模型各层的功能,OSI,参考模型每一层的功能、传输的数据单元，以及特点如下：,1.,物理层（,Physical Layer,）,物理层是,OSI,模型的第,1,层，该层传输以“位”为单位的数据流，其主要功能用一句话表示就是“确定如何使用物理传输介质，实现两个节点间的物理连接，透明地传送比特位流。”。,说明：第一，物理层直接与物理信道相连接，因此物理层是,7,层中惟一的“实连接层”；而其他各层由于都间接地使用到物理层的功能，因此为“虚连接层”。第二，“透明”是一个很重要的术语。它表示的是某一个实际存在的事物看起来却好像不存在一样。,16,OSI,参考模型各层的功能（续）,2.,数据链路层（,Data Link Layer,）,数据链路层是,OSI,模型的第,2,层，该层传输以“帧”为单位的数据单元，其主要功能用一句话表示就是“在物理层服务的基础上，通过各种控制协议，将有差错的实际物理信道变为无差错的、能可靠传输数据的数据链路”。,3.,网络层（,Network Layer,）,网络层是,OSI,模型的第,3,层，该层传输以,“,分组,”,为单位的数据单元，其主要任务用一句话表示就是,“,为数据通过网络建立逻辑链接，即该层通过路由选择算法，为报文、或分组通过通信子网选择最适当的路径，并提供网络互联及拥塞控制功能,”,。,17,OSI,参考模型各层的功能（续）,4.,传输层（,Transport Layer,）,传输层是,OSI,模型的第,4,层，该层传输以,“,报文,”,为单位的数据单元，其主要任务用一句话表示就是,“,向用户提供可靠的端到端的差错和流量控制，保证报文的正确传输,”,。传输层的目的是向高层屏蔽下层数据通信的细节，即向用户透明地传送报文。,一般，,OSI,模型下,3,层的主要任务是数据通信，上,3,层的任务是数据处理。由于传输层（,transport layer,）位于,OSI,模型的第,4,层，因此，也是计算机通信体系结构中最关键的一层，它是通信子网和资源子网的接口和桥梁，起到承上启下的作用。,18,OSI,参考模型各层的功能（续）,5.,会话层（,Session Layer,）,会话层是,OSI,模型的第,5,层，它是用户应用程序和网络之间的接口，其主要任务用一句话表示就是“负责维护节点间的传输链接，确保点到点的数据传输与交换”。,6.,表示层（,Presentation Layer,）,表示层是,OSI,模型的第,6,层，它的主要功能用一句话表示就是,“,处理节点间或通信系统间信息表示方式方面的问题，如数据格式的转换、压缩与恢复，及加密与解密等,”,。,7.,应用层（,Application Layer,）,应用层是,OSI,参考模型的最高层，即第,7,层，它提供用户应用程序和网络之间的接口，其主要功能用一句话表示为“直接向用户提供服务，完成用户希望在网络上完成的各种工作”。这一层还为用户提供各种服务，包括文件传送、远程登录、电子函件，及网络管理等。,19,4.5 Internet,网络体系结构,OSI,参考模型研究的初衷是希望为网络体系结构与协议的发展提供一种国际标准，但由于,Internet,在全世界的飞速发展，使得,TCP/IP,协议得到了广泛的应用，虽然,TCP/IP,不是,ISO,标准，但广泛的使用也使,TCP/IP,成为一种“实际上的标准”，并形成了,TCP/IP,参考模型。不过，,ISO,的,OSI,参考模型的制定，也参考了,TCP/IP,协议集及其分层体系结构的思想。而,TCP/IP,在不断发展的过程中也吸收了,OSI,标准中的概念及特征。,20,TCP/IP,协议的特点,开放的协议标准，可以免费使用，并且独立于特定的计算机硬件与操作系统；,独立于特定的网络硬件，可以运行在局域网、广域网，更适用于互连网中；,统一的网络地址分配方案，使得整个,TCP/IP,设备在网中都具有唯一的地址；,标准化的高层协议，可以提供多种可靠的用户服务。,21,TCP/IP,的层次结构,TCP/IP,分为四个层次，分别是通信子网层、网络层、运输层和应用层。,22,TCP/IP,协议与,OSI,协议的对比,23,基于,TCP/IP,协议的数据变化,24,TCP/IP,协议集,运,输,层,应,用,层,T,C,P,U,D,P,S,M,T,P,F,T,P,D,N,S,S,N,M,P,N,F,S,H,T,T,P,T,E,L,-,N,E,T,通信子网,层,L,A,N,M,A,N,W,A,N,网,络,层,I,P,I,C,M,P,I,G,M,P,A,R,P,R,A,R,P,25,应用层协议（一）,远程终端协议,TELNET,本地主机作为仿真终端，登录到远程主机上运行应用程序；,文件传输协议,FTP,实现主机之间的文件传送；,简单邮件传输协议,SMTP,实现主机之间电子邮件的传送；,域名服务,DNS,用于实现主机名与,IP,地址之间的映射；,动态主机配置协议,DHCP,实现对主机的地址分配和配置工作。,26,应用层协议（二）,路由信息协议,RIP,用于网络设备之间交换路由信息；,超文本传输协议,HTTP,用于,Internet,中的客户机与,WWW,服务器之间的数据传输；,网络文件系统,NFS,实现主机之间的文件系统的共享；,引导协议,BOOTP,用于无盘主机或工作站的启动,简单网络管理协议,SNMP,实现网络的管理；,27,OSI,与,TCP/IP,参考模型的比较,OSI,和,TCP/IP,有着许多的共同点：,采用了协议分层方法，将庞大且复杂的问题划分为若干个较容易处理的范围较小的问题；,各协议层次的功能大体上相似，都存在网络层、传输层和应用层。两者都可以解决异构网的互连，实现世界上不同厂家生产的计算机之间的通信；,都是计算机通信的国际性标准，虽然,OSI,是国际通用的，但,TCP/IP,是当前工业界使用最多的；,都能够提供面向连接和无连接两种通信服务机制；,都基于一种协议集的概念，协议集是一簇完成特定功能的相互独立的协议。,28,OSI,和,TCP/IP,的差异,1,、,OSI,体系结构层次分明，而,TCP/IP,体系结构的应用层和通信子层的划分比较模糊。,2,、,OSI,体系结构对服务、协议和接口的定义是很清楚的，而,TCP/IP,体系结构对这些概念区分不清楚。,3,、,TCP/IP,充分考虑了对异构网的互联与互操作问题，做到了兼容并蓄，而,OSI,设计的初期只强调了统一性标准。,4,、,TCP/IP,全面支持面向连接和无连接两种服务，而,OSI,设计初期只支持面向连接服务。,5,、,TCP/IP,体系结构的网络管理功能优于,OSI,体系结构。,29,4.8,地址,4.8.1,用户地址、网络层地址与物理地址,用户地址：各种应用程序的连接接口地址。,网络地址：网络体系中唯一标识计算机的识别地址。,物理地址：真正完成数据的传输与接受的地址。,30,各种地址之间的关系,IP,地址的构成,用户地址与,IP,地址间的关系,IP,地址与物理地址,31,4.9,服务模式,面向连接的服务,三个阶段：建立连接 传输数据 拆除连接,2.,无连接服务,只有传输数据这一个过程,32,4.10,网络协议与操作系统,协议各层与操作系统的关系,33,
