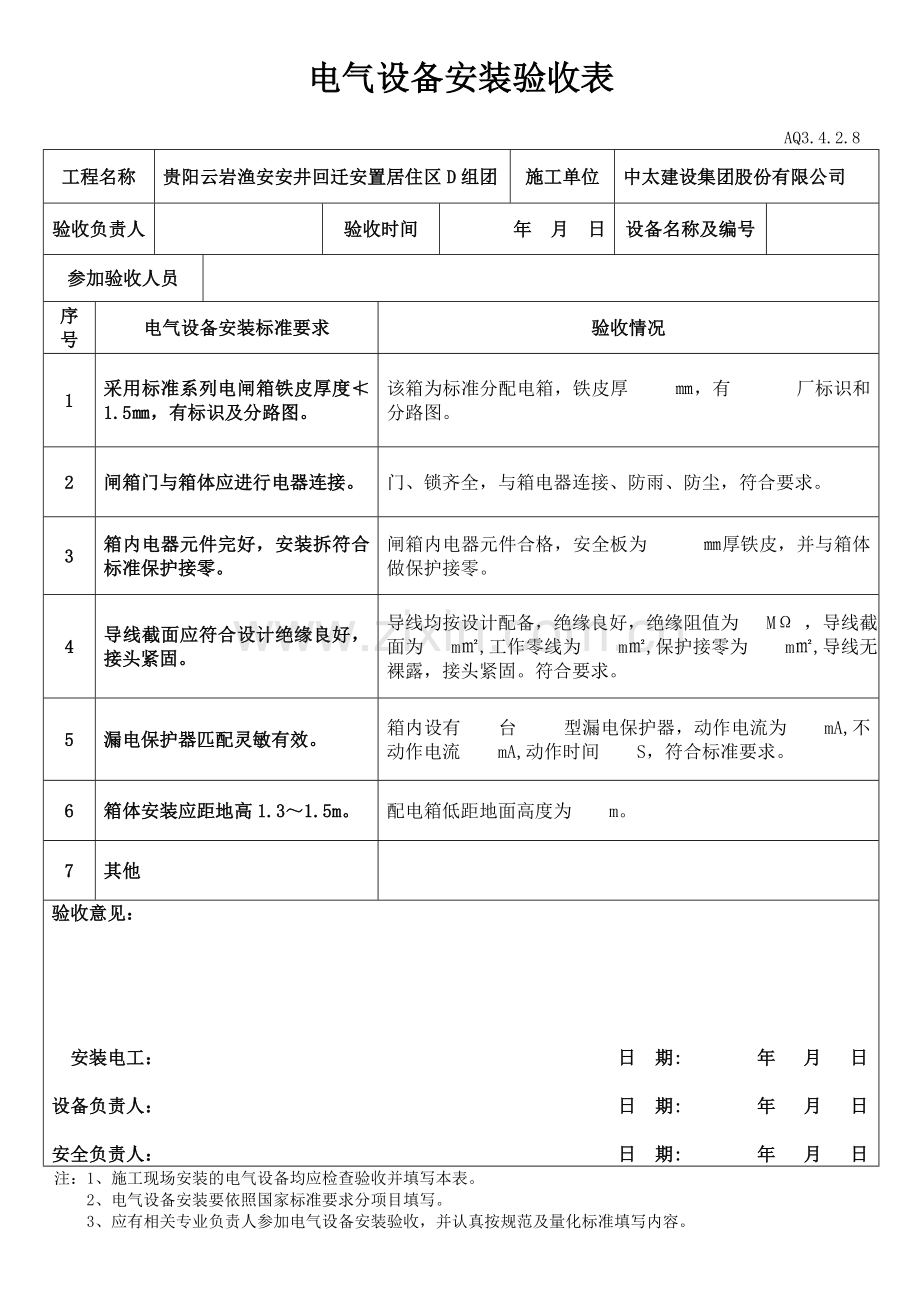

电气设备安装验收表

AQ3.4.2.8
工程名称
贵阳云岩渔安安井回迁安置居住区D组团
施工单位
中太建设集团股份有限公司
验收负责人

验收时间
年 月 日
设备名称及编号

参加验收人员

序号
电气设备安装标准要求
验收情况
1
采用标准系列电闸箱铁皮厚度≮1.5㎜，有标识及分路图。
该箱为标准分配电箱，铁皮厚 ㎜，有 厂标识和分路图。
2
闸箱门与箱体应进行电器连接。
门、锁齐全，与箱电器连接、防雨、防尘，符合要求。
3
箱内电器元件完好，安装拆符合标准保护接零。
闸箱内电器元件合格，安全板为 ㎜厚铁皮，并与箱体做保护接零。
4
导线截面应符合设计绝缘良好，接头紧固。
导线均按设计配备，绝缘良好，绝缘阻值为 MΩ ，导线截面为 m㎡,工作零线为 m㎡,保护接零为 m㎡,导线无裸露，接头紧固。符合要求。
5
漏电保护器匹配灵敏有效。
箱内设有 台 型漏电保护器，动作电流为 mA,不动作电流 mA,动作时间 S，符合标准要求。
6
箱体安装应距地高1.3～1.5m。
配电箱低距地面高度为 m。
7
其他

验收意见：

安装电工： 日 期: 年 月 日

设备负责人： 日 期: 年 月 日

安全负责人： 日 期: 年 月 日
注：1、施工现场安装的电气设备均应检查验收并填写本表。
2、电气设备安装要依照国家标准要求分项目填写。
3、应有相关专业负责人参加电气设备安装验收，并认真按规范及量化标准填写内容。
