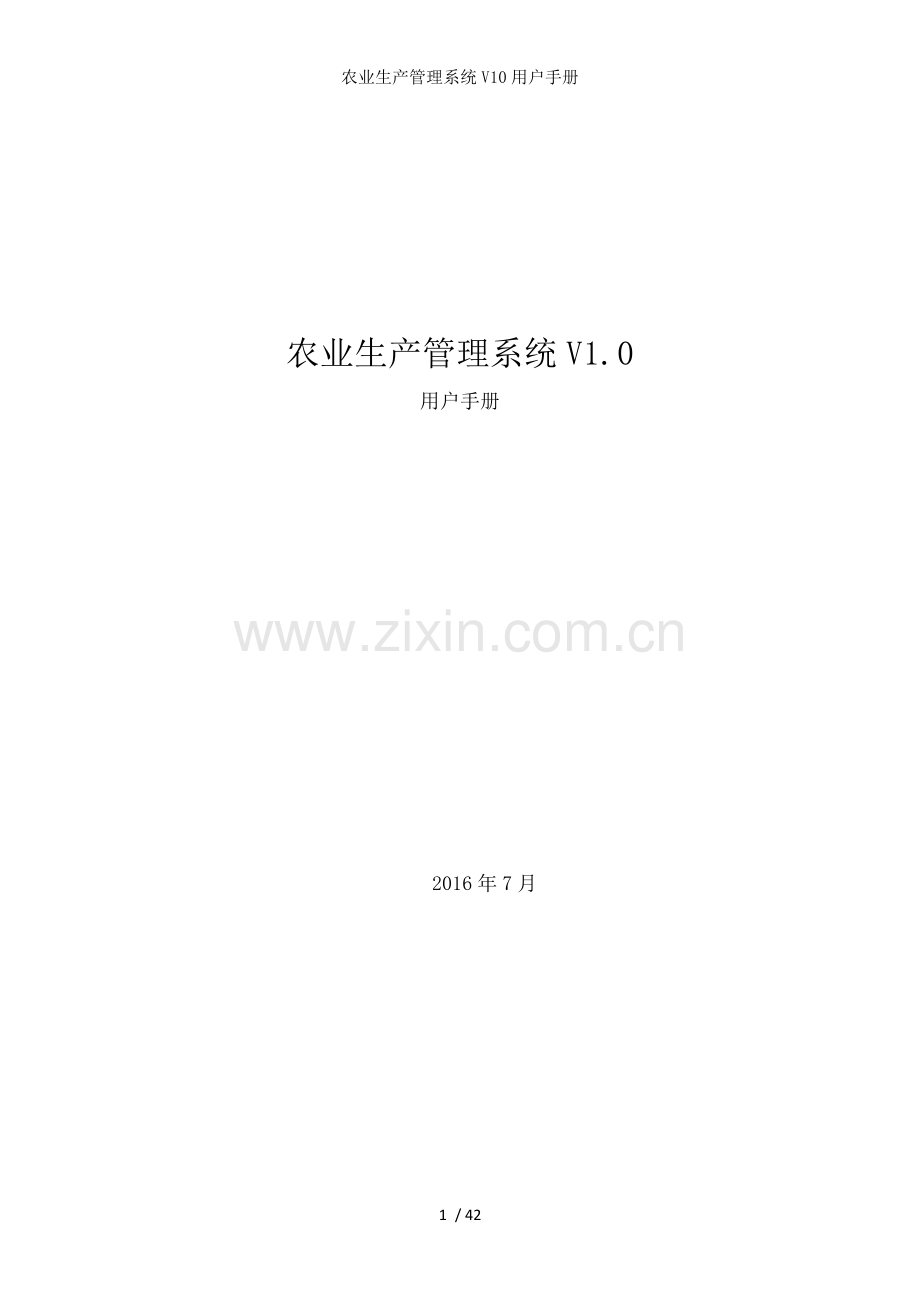

农业生产管理系统V10用户手册

农业生产管理系统V1.0
用户手册

2016年7月

目录
1系统介绍 3
1.1系统简介 3
1.2使用环境 3
2系统登录及功能模块简介 3
2.1系统登录及注销 3
2.1.1登陆 3
2.1.2注销 4
2.1.3 主功能图 4
2.2系统模块简介 4
3系统功能说明 5
3.1实时监测 5
3.1.1 地下水监测 5
3.1.2 取用水监测 7
3.1.3 水质监测 11
3.1.4 空间地图展示 16
3.2 业务管理 22
3.2.1水资源开发利用 23
3.2.2 取水许可证管理 27
3.3.3 基础数据 29
3.3系统管理 44
3.3.1用户管理 44
3.3.2设备运维管理 46
3.4系统门户 47
3.5 手机APP 48

1系统介绍
1.1系统简介
农业生产管理系统通过实现及首部自动化监控站、农情信息采集站、田间灌溉自动化控制站的实时通讯及监控，完成农业生产计划、农业生产资料管理、农产品信息发布以及综合信息管理等业务。该系统的建设有效提高了农业生产管理的科学化、现代化水平，使得生产资料的管理更加快捷方便，农产品的展销模式更加多样化，同时购买者可查看农产品各阶段的详细信息，保证农产品的质量和品质。
1.2使用环境
软件运行环境：
服务器：windows 2003 server；
数据库：SQL server 2008，Microsoft .NET 4.0框架；
客户端：IE6.0以上版本
2系统登录及功能模块简介
2.1系统登录及注销
2.1.1登陆
在浏览器网址栏输入网址后，回车进入系统登陆界面，输入用户名、密码后点击登录，就进入到农业生产管理系统中。
2.1.2注销
进入到农业生产管理系统后，单击主页面上部右侧的退出按钮，即可退出当前登录用户。

2.1.3 主功能图

2.2系统模块简介
本系统的功能模块如下所示：
1.基础信息管理
2.计划及作业管理
3.实时监控管理
4.生产资料管理
5.农产品信息发布
6.综合信息管理
3系统功能说明
3.1基础信息管理
3.1.1 作物信息
作物信息主要是对种植作物流程有关的事件进行管理，包括对信息的查询、新增、修改、删除等操作。
3.1.1.1 种植单元
1、输入种植单元名称，点击“查询”按钮，即可查看选择条件内种植单元的详细信息。
2、可以查看种植单元的单元编号、单元统一编号、单元名称、单元面积、需灌水量和作物编号等信息。

3、点击“新增”按钮，填写种植单元的基本信息包括：单元编号、单元统一编号、单元名称、单元面积（亩）、需灌水量、作物编号，点击“保存”按钮即可进行种植单元的添加。
4、点击“编辑”按钮，选择需要修改的种植单元信息，即可进行信息的修改。
5、需对正在进行编辑的信息放弃时，点击“撤销”按钮即可。
6、选择需要删除的信息，点击“删除”按钮，即可进行删除操作。
3.1.1.2 作业人员
操作同3.1.1.1种植单元。
3.1.1.3种植规程
操作同3.1.1.1种植单元。
3.1.1.4生产计划
操作同3.1.1.1种植单元。
3.1.1.5种子
操作同3.1.1.1种植单元。
3.1.1.6农药
操作同3.1.1.1种植单元。
3.1.1.7化肥
操作同3.1.1.1种植单元。
3.1.1.8滴灌设施
操作同3.1.1.1种植单元。
3.1.2 首部信息
3.1.2.1 机井
1、输入机井名称，点击查询按钮，即可进行机井信息的查询。
2、机井的详细信息包括：机井编号、机井名称、机井维护编号、设备编号、应用类型、灌溉方式、水源类型、取水户编号、井深、井管口径、井管材料、井口高程、出水口管径、静水位、水泵型号、水泵扬程、水泵流量、水泵功率、建井时间、灌溉对象、水管所管理人、水管所管理人手机号、周边情况、所属水管所和GPRS地址等信息。

3、点击“新增”按钮，填写机井的基本信息包括：机井编号、机井名称、机井维护编号、设备编号、应用类型、灌溉方式、水源类型、取水户编号、井深、井管口径、井管材料、井口高程、出水口管径、静水位、水泵型号、水泵扬程、水泵流量、水泵功率、建井时间、灌溉对象、水管所管理人、水管所管理人手机号、周边情况、所属水管所和GPRS地址，点击“保存”按钮即可进行机井信息的添加。
4、点击“编辑”按钮，选择需要修改的机井信息，即可进行信息的修改。
5、需对正在进行编辑的信息放弃时，点击“撤销”按钮即可。
6、选择需要删除的信息，点击“删除”按钮，即可进行删除操作。
3.1.2.2 闸门
操作同3.1.2.1 机井
3.1.2.3 施肥灌
操作同3.1.2.1 机井
3.1.2.4 过滤器
操作同3.1.2.1 机井

3.1.3 墒情信息
1、输入墒情站名称，点击查询按钮，即可进行墒情站信息的查询。
2、墒情站的详细信息包括：墒情站编号、墒情站名称、设备地址、设备类型、设备类型编码和安装时间等信息。

3、点击“新增”按钮，填写墒情站的基本信息包括：墒情站编号、墒情站名称、设备地址、设备类型、设备类型编码和安装时间，点击“保存”按钮即可进行墒情站信息的添加。
4、点击“编辑”按钮，选择需要修改的墒情站信息，即可进行信息的修改。
5、需对正在进行编辑的信息放弃时，点击“撤销”按钮即可。
6、选择需要删除的信息，点击“删除”按钮，即可进行删除操作。
3.1.4 田间信息
田间信息主要是对地块信息、管网信息以及支管信息的管理，包括对信息的查询、新增、修改、删除等操作。
3.1.4.1 地块信息
1、输入地块名称，点击查询按钮，即可进行地块信息的查询。
2、地块的详细信息包括：地块编号、地块统一编号、地块名称、地块面积、需灌水量、作物编号等信息。

3、点击“新增”按钮，填写地块的基本信息包括：地块编号、地块统一编号、地块名称、地块面积、需灌水量、作物编号，点击“保存”按钮即可进行地块信息的添加。
4、点击“编辑”按钮，选择需要修改的地块信息，即可进行信息的修改。
5、需对正在进行编辑的信息放弃时，点击“撤销”按钮即可。
6、选择需要删除的信息，点击“删除”按钮，即可进行删除操作。
3.1.4.2 管网信息
操作同3.1.4.1 地块信息
3.1.4.3 支管信息
操作同3.1.4.1 地块信息
3.1.5 农户信息
农户信息主要是对经济附属信息、承包信息、承包地块信息以及联保小组的管理，包括对信息的查询、新增、修改、删除等操作。
3.1.5.1农户承包信息
1、输入县、乡、村、姓名，点击查询按钮，即可进行农户承包信息的查询。
2、农户承包的详细信息包括：姓名、身份证号、地址、联系方式、地块数量、地块面积和总面积。

3、点击“新增”按钮，填写农户承包信息包括：姓名、身份证号、地址、联系方式、地块数量、地块面积和总面积，点击“保存”按钮即可进行农户承包信息的添加。
4、点击“编辑”按钮，选择需要修改的农户承包信息，即可进行信息的修改。
5、需对正在进行编辑的信息放弃时，点击“撤销”按钮即可。
6、选择需要删除的信息，点击“删除”按钮，即可进行删除操作。
3.1.5.2 农户承包地块信息
操作同3.1.5.1农户承包信息。
3.1.5.3 联保小组
操作同3.1.5.1农户承包信息。
3.1.5.4 农户经济附属信息
操作同3.1.5.1农户承包信息。
3.1.6 供货商信息
1、输入供货商名称，点击查询按钮，即可进行供货商信息的查询。
2、供货商的详细信息包括：供应商编号、供应商名称、产品型号、联系人姓名、联系人职务、街道地址、城市、省/市/自治区，邮政编码、国家/地区、电话号码、传真号码、电子邮件地址以及备注等信息。

3、点击“新增”按钮，填写供货商的基本信息包括供应商编号、供应商名称、产品型号、联系人姓名、联系人职务、街道地址、城市、省/市/自治区，邮政编码、国家/地区、电话号码、传真号码、电子邮件地址以及备注，点击“保存”按钮即可进行供货商信息的添加。
4、点击“编辑”按钮，选择需要修改的供货商信息，即可进行信息的修改。
5、需对正在进行编辑的信息放弃时，点击“撤销”按钮即可。
6、选择需要删除的信息，点击“删除”按钮，即可进行删除操作。
3.1.7 库房管理
3.1.7.1 库房信息
1、输入库房名称，点击查询按钮，即可进行库房信息的查询。
2、库房的详细信息包括：库房名称、库房编号、库存物品、位置、面积、建设时间、使用年限、是否安检、灭火器、报警装置、管理员、联系电话以及备注等信息。

3、点击“新增”按钮，填写库房的基本信息包括库房名称、库房编号、库存物品、位置、面积、建设时间、使用年限、是否安检、灭火器、报警装置、管理员、联系电话以及备注，点击“保存”按钮即可进行库房信息的添加。
4、点击“编辑”按钮，选择需要修改的库房信息，即可进行信息的修改。
5、需对正在进行编辑的信息放弃时，点击“撤销”按钮即可。
6、选择需要删除的信息，点击“删除”按钮，即可进行删除操作。
3.1.7.2 库房管理员信息
操作同3.1.7.1 库房信息
3.1.8 农机管理
3.1.8.1 农机农具
1、选择农机种类，点击查询按钮，即可进行农机/农具信息的查询。
2、农机/农具的详细信息包括：名称、条形码、品牌、型号、分类、配套功率、驱动形式、产品介绍、生产厂家以及出厂日期等信息。

3、点击“新增”按钮，填写农机/农具的基本信息包括名称、条形码、品牌、型号、分类、配套功率、驱动形式、产品介绍、生产厂家以及出厂日期，点击“保存”按钮即可进行农机/农具信息的添加。
4、点击“编辑”按钮，选择需要修改的农机/农具信息，即可进行信息的修改。
5、需对正在进行编辑的信息放弃时，点击“撤销”按钮即可。
6、选择需要删除的信息，点击“删除”按钮，即可进行删除操作。
3.1.8.2 驾驶员信息
操作同3.1.8.1 农机农具
3.2 计划及作业管理
计划及作业管理主要是对农作物的种植过程进行提前安排以及实际操作过程的记录。
3.2.1计划管理
计划管理主要是对作物的农事进行预计编排。
1、选择作物名称，点击查询按钮，即可进行作物计划作业信息的查询。
2、作物计划作业的详细信息包括：各个生长阶段的时间、施肥类型、次数、施肥量、是否需要灌溉、次数、灌溉量、植保、次数、除草、次数等信息。

3、点击“新增”按钮，填写作物计划作业的信息包括各个生长阶段的时间、施肥类型、次数、施肥量、是否需要灌溉、次数、灌溉量、植保、次数、除草、次数，点击“保存”按钮即可进行作物计划作业信息的添加。
4、点击“编辑”按钮，选择需要修改的作物计划作业信息，即可进行信息的修改。
5、需对正在进行编辑的信息放弃时，点击“撤销”按钮即可。
6、选择需要删除的信息，点击“删除”按钮，即可进行删除操作。

3.2.2 作业管理
操作同3.2.1 计划管理。
3.3 实时监控管理
3.3.1 水源首部
1、点击“开”、“关”按钮，即可对水源首部进行控制，并且实时显示电压、电流、累计电量、水量以及瞬时流量。

3.3.2 田间灌溉
3.3.2.1 出地桩监控
1、展示了该出地桩的年灌溉总量、年灌溉时长、年灌溉次数、地块编号、地块名称、地块面积、地块定额、所属地区、地块农户、种植时间以及种植作物。
2、选择轮灌组、出地桩名称、阀门状态，可查看选择条件内的详细信息。
3、出地桩信息包括：轮灌组、出地桩、A口、B口、累计流量、瞬时流量、灌溉时长、供电电压、电池电压、信号质量、管道压力、警报、地图定位、采集时间以及上报时间。

4、选择需要开关的出地桩口，点击控制开/控制关按钮，点击确定即可进行开/关的控制。

5、选择需要开关的出地桩口，点击定时定量开按钮，选择定时开/定量开，填写相关信息，点击确定即可进行定时/定量的灌溉。

6、点击“地图展示”即进入到地图页面。
7、可以在地图上进行放大、缩小、拖拽、全图、测量、清楚操作。

8、在右侧列表中，可以查看轮灌组的详细信息，点击名称可以在地图上定位轮灌组的详细位置。

9、点击“添加地块”，可以进行地块的添加，添加操作见3.1.4.1 地块信息。

3.3.2.2 轮灌组监控
1、选择轮灌组名称，点击查询即可查看轮灌组的详细信息。
2、轮灌组详细信息包括：轮灌组名称、阀门名称、累计出水量、当前状态、下次执行时间、灌溉时长、累计次数、轮灌方式、控制。
3、在该列表中，点击停止，即可对该轮灌组进行控制。

4、点击阀门名称，可以查看阀门的详细信息。
5、点击地图定位，可以在地图上显示该阀门的具体位置。

3.3.2.3 轮灌组配置
1、输入轮灌组名称，选择水源首部和阀门，即可查看轮灌组的详细信息。
2、点击删除，即可对该轮灌组信息进行删除操作。

3、点击“添加”按钮，填写轮灌组名称，选择水源首部和阀门，点击提交添加按钮，即可对轮灌组进行添加。

3.3.2.4 轮灌组设置
1、选择轮灌组，点击添加，即可进行轮灌组的添加。
2、可以对轮灌组的启动方式，开始时间，结束时间进行设置。
3、可查看轮灌组的详细信息以及删除轮灌组信息。
4、对轮灌组信息进行修改后，点击确定即可进行信息的保存操作。
5、同时可制定轮灌计划。

3.4 生产资料管理
生产资料管理主要是对生产资料的采购、领取和归还的管理，包括审批管理、出库管理、入库管理和综合管理。
3.4.1 审批管理
3.4.1.1 发起审批
发起审批主要包括物品领用、采购申请、付款审批以及物资调拨。

3.4.1.1.1 物品领用
1、点击物品领用，即进入到物品领用单子的填写页面。
2、填写物品领用详细信息，包括：申请人、备注、物品领用、物品明细、领用详情、图片、审批人等详细信息，点击提交按钮即可。

3.4.1.1.2 采购申请
操作同3.4.1.1.1 物品领用
3.4.1.1.3 付款审批
操作同3.4.1.1.1 物品领用
3.4.1.1.4 物资调拨
操作同3.4.1.1.1 物品领用
3.4.1.2 待我审批
1、在搜索框中填写标题名称，点击搜索按钮，即可查询待我审批的信息。

2、点击“查看详情”按钮，即可查看待我审批信息的详细信息。

3.4.1.3 我已审批
1、在搜索框中填写标题名称，点击搜索按钮，即可查询我已审批的信息。

2、点击“查看详情”按钮，即可查看我已审批信息的详细信息。

3.4.1.4 我发起的
1、在搜索框中填写标题名称，点击搜索按钮，即可查询我发起的信息。

2、点击“查看详情”按钮，即可查看我发起信息的详细信息。

3.4.1.5 我的抄送
1、在搜索框中填写标题名称，点击搜索按钮，即可查询我的抄送信息。

2、点击“查看详情”按钮，即可查看我的抄送的详细信息。

3.4.2 出库管理
1、填写出库单号、出库类型、库房、列账分类、借用原由、上级批文、借用人、借用时间、预计借用天数、预计归还时间、备注等信息，同时查看物品的详细信息是否正确，详细信息包括：商品条形码、商品类型、商品分类、商品名称、商品规格、出库日期、出库数量、库存量、用途、状态、借用人、联系方式、经办人、备注等信息。确定无误后点击保存按钮即可。
2、同时可对出库管理信息进行编辑、预览、打印等操作。

3、点击保存按钮，确定信息无误后，点击出库按钮，即完成对生产资料的出库管理。

3.4.3 入库管理
操作同3.4.2 出库管理
3.4.4 综合管理
1、选择生产资料，点击查询按钮，即可进行生产资料信息的查询。
2、生产资料的详细信息包括：商品条形码、商品类型、商品分类、商品名称、商品规格、库存量、状态、经办人以及详情等信息。

3、点击“新增”按钮，填写生产资料的基本信息包括商品条形码、商品类型、商品分类、商品名称、商品规格、库存量、状态、经办人以及详情等信息，点击“保存”按钮即可进行生产资料信息的添加。
4、点击“编辑”按钮，选择需要修改的生产资料信息，即可进行信息的修改。
5、需对正在进行编辑的信息放弃时，点击“撤销”按钮即可。
6、选择需要删除的信息，点击“删除”按钮，即可进行删除操作。
7、点击详情，即可进行详细信息的查看，包括：商品条形码、商品类型、商品分类、商品名称、商品规格、入/出库日期、入/出库数量、库存量、用途、状态、经办人、备注等信息。

3.5 农产品信息发布
3.5.1 计划发布
1、选择作物名称，点击查询按钮，即可进行计划发布信息的查询。
2、计划发布的详细信息包括：作物名称、生长阶段、阶段时间、预测成熟时间、计划产量、预计价格、产品质量、现场图片、预测依据等信息。

3、点击“新增”按钮，填写计划发布作物的基本信息包括作物名称、生长阶段、阶段时间、预测成熟时间、计划产量、预计价格、产品质量、现场图片、预测依据等信息，点击“保存”按钮即可进行计划发布作物信息的添加。
4、点击“编辑”按钮，选择需要修改的计划发布信息，即可进行信息的修改。
5、需对正在进行编辑的信息放弃时，点击“撤销”按钮即可。
6、选择需要删除的信息，点击“删除”按钮，即可进行删除操作。
3.5.2 溯源管理
溯源管理主要是对作物的整个生长阶段进行记录，展示每个生长阶段的详细信息。
1、输入产品名称或追溯码，点击查询按钮，即可进行产品的溯源查询。

2、在产品溯源档案中，可以查看产品的详细信息。
3、扫二维码可以通过手机端查看作物的溯源档案。

3.5.2.1 全生长期图片
1、点击全生长期图片查看全生长期作物的生长状况。

3.5.2.2 关键环境数据
1、点击关键环境数据查看全生长期作物的生长关键环境数据。

3.5.2.3 实时监控视频
1、点击实时监控视频可查看当前时间作物的实时生长状况。

3.5.2.4 肥料使用表
1、点击肥料使用表查看全生长期作物的肥料使用情况。

3.5.2.5 农药使用表
1、点击农药使用表查看全生长期作物的农药使用情况。

3.5.2.6 土壤检测报告
1、点击土壤监测报告查看作物生长的土壤类型。

3.6综合信息管理
综合信息管理主要是对农业生产中的信息进行查询，包括农田基本信息、作业信息、生产记录、农产品收获以及销售信息。
3.6.1农田基本信息
3.6.1.1 地块信息
1、输入地块名称，点击查询按钮，即可对地块信息进行查询。
2、地块信息包括：地块编号、地块统一编号、地块名称、地块面积、需灌水量以及作物编号。

3.6.1.2 管网信息
1、输入管网名称，点击查询按钮，即可对管网信息进行查询。
2、管网信息包括：管网编号、管网名称、管网类型、管径、长度、壁厚、距离、管材等信息。

3.6.1.3 支管信息
1、输入支管名称，点击查询按钮，即可对支管信息进行查询。
2、支管信息包括：支管编号、支管名称、UWS地址、阀门控制通道、阀门型号、阀门厂家、额定流量、面积、支管类型、支管长度、直径、滴头流量、滴头间距、滴灌长度、滴灌带间距、地块名称、作物名称、土壤类型、土壤干容重、田间持水量、凋萎含水量。

3.6.2 作业信息
1、选择作物名称，点击查询按钮，即可进行作物信息的查询。
2、作物的详细信息包括：地块编号、地块统一编号、地块名称、地块面积、作物编号以及详情等信息。

3、点击详情，即可对作物各个阶段的作业详细信息进行查看。

3.6.3 生产记录
1、选择作物名称，点击查询按钮，即可进行作物生产记录的查询。
2、作物的生产记录信息包括：地块编号、地块统一编号、地块名称、地块面积、作物编号以及操作等信息。

3、点击详情，即可对作物各个阶段的生产记录进行查看。

4、点击新增，即可对作物的生产记录表进行添加。
5、选择地块，添加标题、作物、记录员、日期、生长阶段、备注、主要事项等信息，点击“保存”按钮即可。

3.6.4 农产品收获
1、选择农产品名称、日期，点击查询按钮，即可进行农产品收获信息的查询。
2、农产品的详细信息包括：地块编号、地块统一编号、地块名称、地块面积、作物编号、亩均产量、总产量以及品质等信息。

3.6.5 销售信息
1、选择农产品名称，点击查询按钮，即可进行农产品销售信息的查询。
2、农产品的销售信息包括：作物编号、销售单价、销售量、销售金额、库存量、货物状态、承销商、客户经理、联系方式、邮箱、成交时间等信息。
