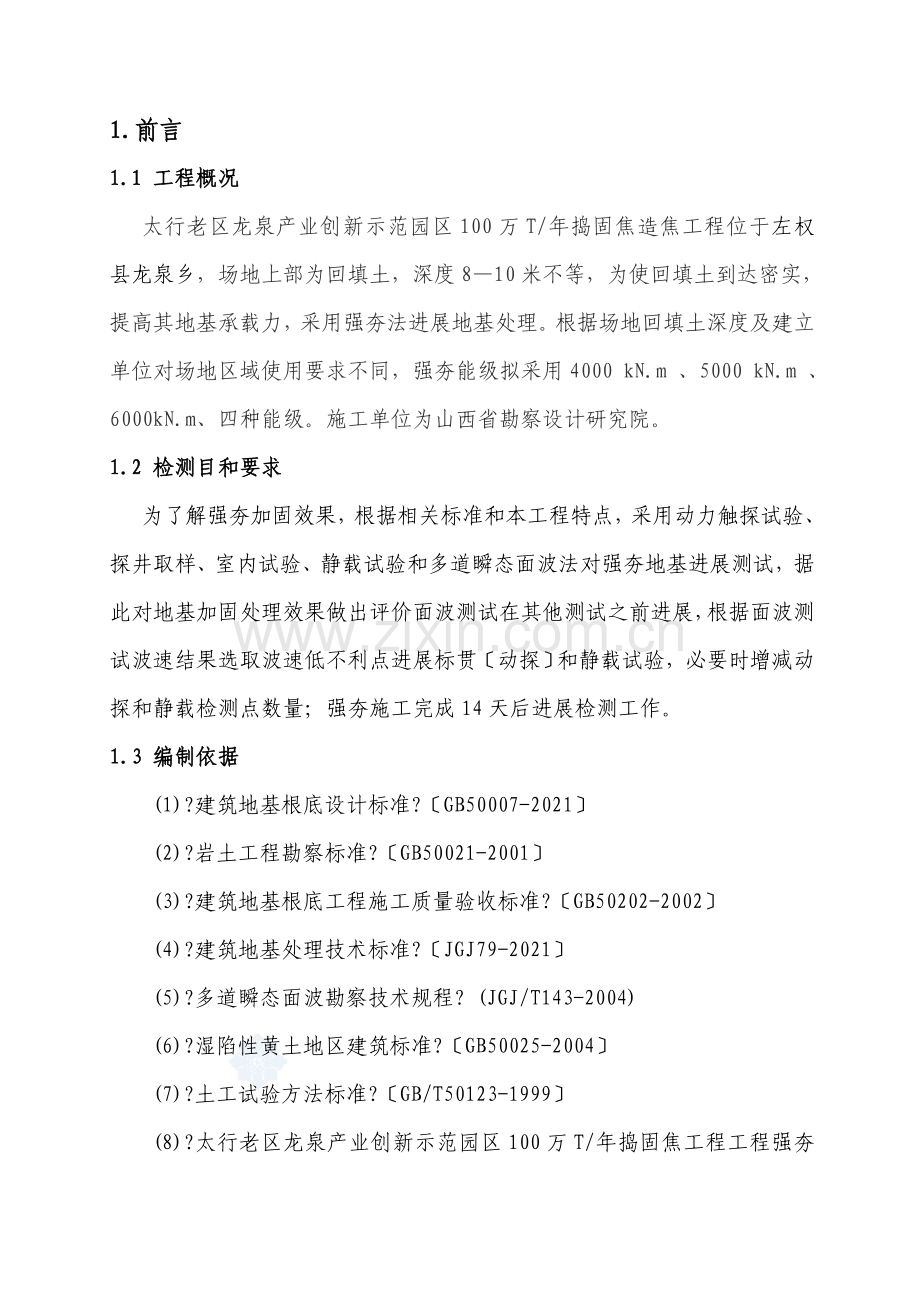

1.前言
1.1 工程概况
太行老区龙泉产业创新示范园区100万T/年捣固焦造焦工程位于左权县龙泉乡，场地上部为回填土，深度8—10米不等，为使回填土到达密实，提高其地基承载力，采用强夯法进展地基处理。根据场地回填土深度及建立单位对场地区域使用要求不同，强夯能级拟采用4000 kN.m 、5000 kN.m 、6000kN.m、四种能级。施工单位为山西省勘察设计研究院。
1.2 检测目和要求
为了解强夯加固效果，根据相关标准和本工程特点，采用动力触探试验、探井取样、室内试验、静载试验和多道瞬态面波法对强夯地基进展测试，据此对地基加固处理效果做出评价面波测试在其他测试之前进展，根据面波测试波速结果选取波速低不利点进展标贯〔动探〕和静载试验，必要时增减动探和静载检测点数量；强夯施工完成14天后进展检测工作。
1.3 编制依据
(1) ?建筑地基根底设计标准?〔GB50007-2021〕
(2) ?岩土工程勘察标准?〔GB50021-2001〕
(3) ?建筑地基根底工程施工质量验收标准?〔GB50202-2002〕
(4) ?建筑地基处理技术标准?〔JGJ79-2021〕
(5) ?多道瞬态面波勘察技术规程? (JGJ/T143-2004)
(6) ?湿陷性黄土地区建筑标准?〔GB50025-2004〕
(7) ?土工试验方法标准?〔GB/T50123-1999〕
(8) ?太行老区龙泉产业创新示范园区100万T/年捣固焦工程工程强夯法地基处理施工图?
2.工作布置
2.1 布置原那么
依据?建筑地基根底工程施工质量验收标准?〔GB50202—2002〕和?建筑地基处理技术标准?〔JGJ79-2021〕相关规定，结合本场地特点、使用功能和施工工艺特点，布置本次检测工作。本次检测工作采用重型动力触探试验、探井取样、室内试验、静载试验和多道瞬态面波法对强夯地基进展测试。
2.2 检测数量
根据相关标准，充分考虑了地层条件和本场地不同使用功能，初步确定检测工作量如下，实际位置结合现场条件确定。
表2.2 预计检测工作量
分区号
强夯能级
面积
(m2)
面波检测点
标贯或动探
探
井
载荷
试验
检测点
小计
Ⅰ
4000
19520
35
10
10
10
65
Ⅱ
4000
3759
4
3
3
3
13
Ⅲ
5000
5391
8
3
3
4
18
Ⅳ
6000
2896
3
3
3
3
10
Ⅴ
8000
5327
8
3
3
4
18
Ⅵ
8000
13544
45
21
9
9
6
总计

79
31
31
30
169

3.检测方案
3.1 多道瞬态面波测试
检测目
检测地基处理后均匀性，对地基加固效果进展评价；作为动探和静载试验定点和调整依据；通过与静载和动探结果比照，获得地层深部地基承载力情况。
检测方法、仪器及要求
观测系统选择：根据设计要求和现场条件确定，以覆盖测试区域为准。
数据采集前进展了场地噪音和干扰调查，确定采集参数。
测试仪器设备采用检波器：4.5Hz，SRS-24多功能地震仪，18磅大锤人工锤击地面作为震源。
现场要求，场地要平整并且在检测期间无振动干扰。
资料解释
多道瞬态面波勘察是通过锤击形成震源，产生一定频率范围内瑞利波，不同频率瑞利波叠加在一起，以复合波形式向前传播，所以瞬态面波勘察采集信号需要经过频谱分析和相位谱分析，把记录中不同频率瑞利波进展别离，从而得到一条VR～f曲线，即频散曲线。

3.2.1 检测目
通过实测不同深度标贯或动力触探击数，检验深层土体强夯加固效果。
试验设备及试验方法
本次重型动力触探采用重锤，记录每贯入10cm锤击数N作为评价指标，当连续三次N＞50时，停顿试验。
资料处理解释
通过对动力触探击数进展分析，对强夯后深层土体进展密实度分层，从而对强夯地基加固效果进展评价。
3.3 平板静载试验
检测目
确定强夯后浅层地基承载力特征值是否满足设计要求
检测方法
依据?建筑地基处理技术标准?(JGJ79-2021)，对强夯后地基进展平板静载试验，承压板面积不小于2,最大加载量不小于地基承载力特征值2倍。
试验加荷分级不少于最大加荷量值1/10。每级加载后按间隔5、10、15、15、15min，以后为每隔半小时测读一次沉降量，当在连续两小时内，每小时沉降量小于时，那么认为已趋稳定，可加下一级荷载；
当出现以下情况之一时，即可终止加载：
1．承压板周围土明显地侧向挤出；
2．沉降s急骤增大，荷载－沉降〔p～s〕曲线出现陡降段；
3．在某一级荷载下，24小时内沉降量速率不能到达稳定；
4．沉降量与承压板宽度之比大于或等于0.06；
当满足前三种情况之一时，其对应前一级荷载定为极限荷载。
试验设备和要求
本次试验采用堆载反力装置，堆载配重不小于最大加载量1.2倍。
加载设备为别离式油压千斤顶和高压油泵，地基沉降量由四只对称布置百分表量测，百分表通过磁性表座固定在基准梁上。
试验在试坑内进展，试验坑宽度不应小于承压板尺寸3倍。在拟试压外表用粗砂或中砂层找平，其厚度不超过20mm。
地基承载力分析判定方法
地基承载力特征值确定应符合以下规定：
1．当p～s曲线上有比例界限时，取该比例极限所对应荷载值；
2．当极限荷载小于对应比例界限荷载值2倍时，取极限荷载值一半；
3．当不能按上述二条要求确定时，取s/b=0.01～0.015所对应荷载，但其值不应大于加载量一半。

探井采用人工挖掘，人工采取土样，取样间距，深度结合回填土厚度确定。

所取土样室内进展物理、力学性质试验和湿陷性试验。
四、检测成果资料整理
通过综合分析静载试验、动力触探、面波测试试验成果及土工试验结果，对各种数据进展统计整理和比照，绘制整个区域地基承载力特征值等值线，从而对整个地基处理效果进展评价。
