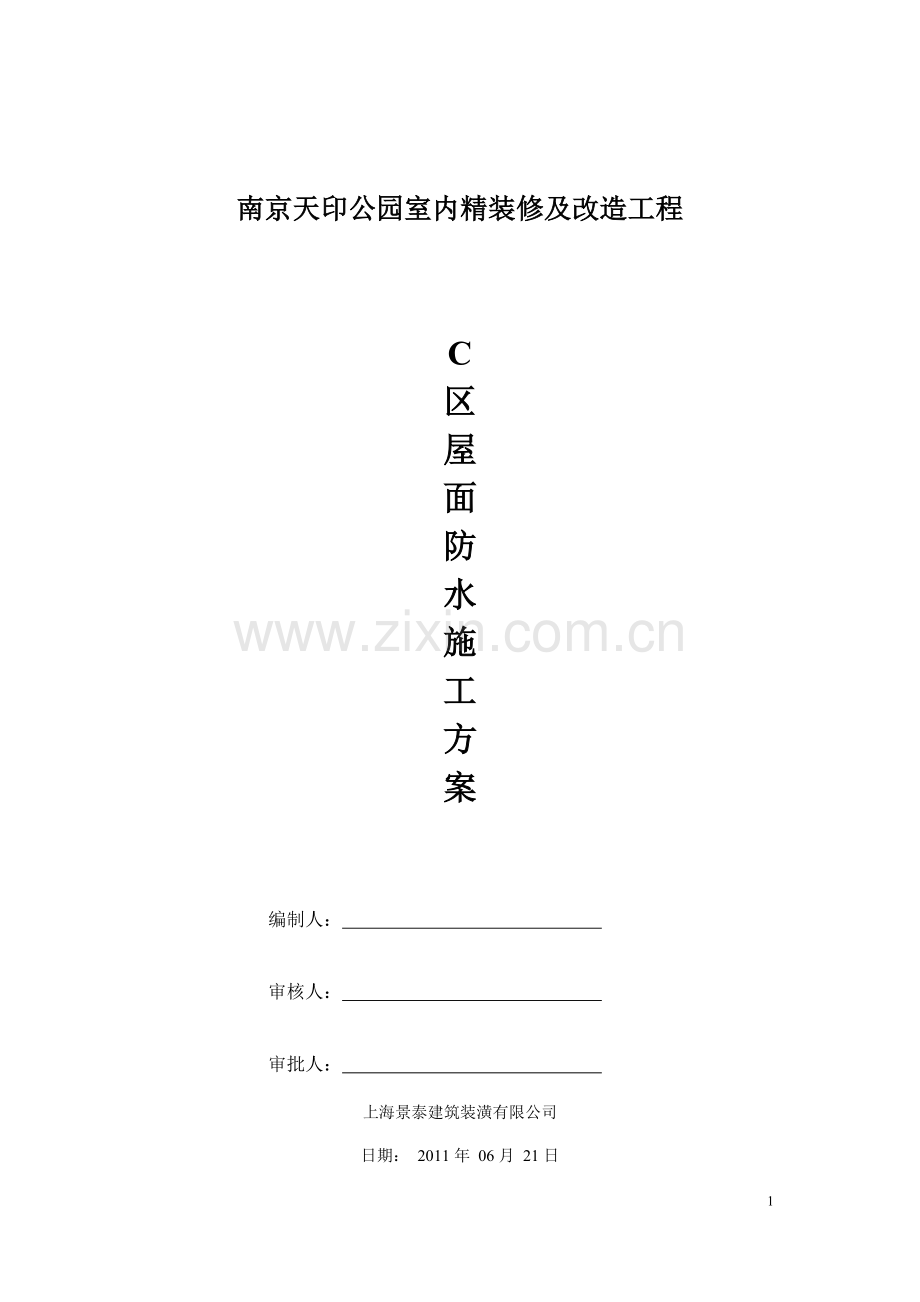

C区屋面防水施工方案.doc

南京天印公园室内精装修及改造工程

C
区
屋
面
防
水
施
工
方
案

编制人：
审核人：
审批人：

上海景泰建筑装潢有限公司
日期： 2011年 06月 21日

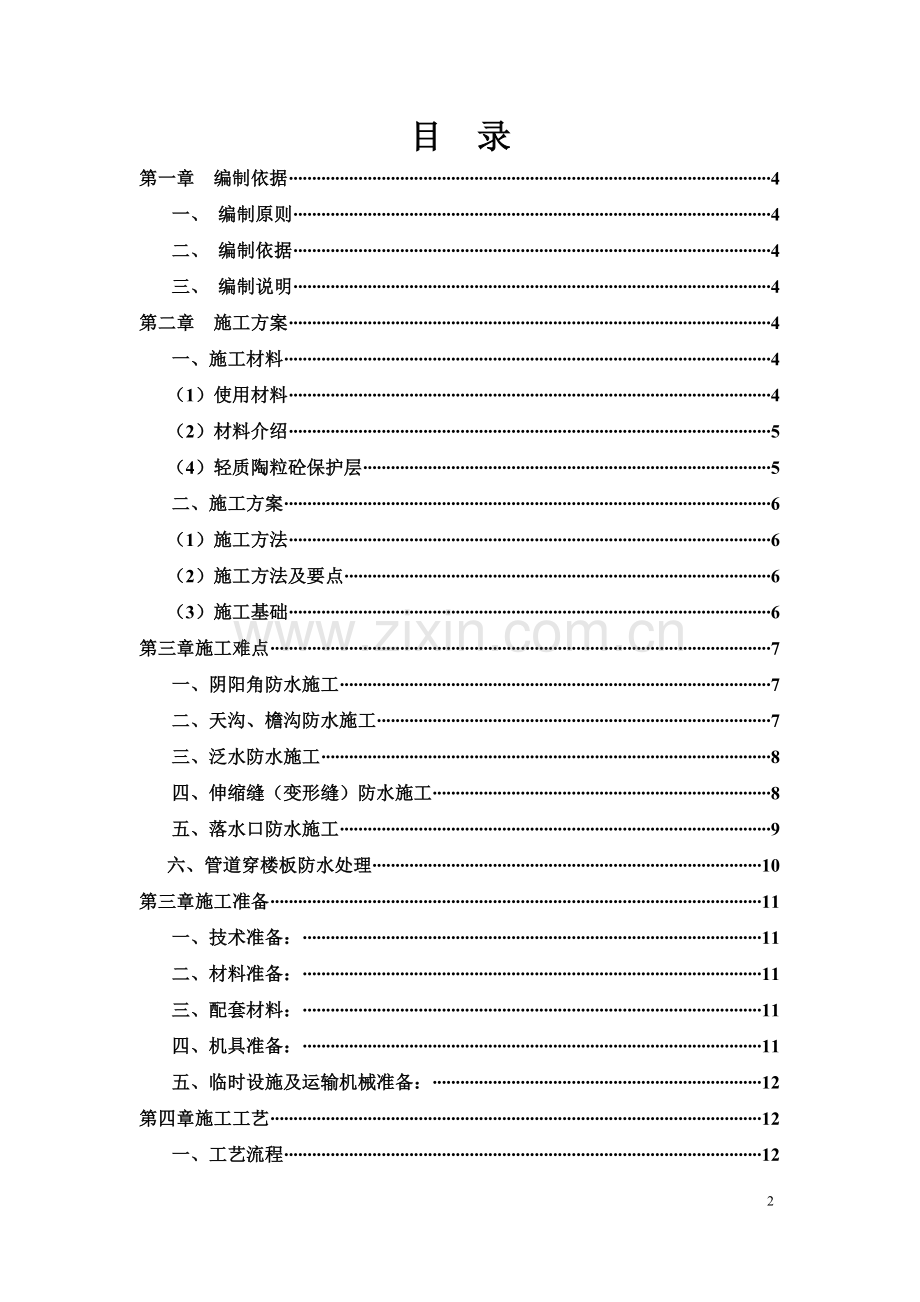

目 录
第一章 编制依据 4
一、 编制原则 4
二、 编制依据 4
三、 编制说明 4
第二章 施工方案 4
一、施工材料 4
（1）使用材料 4
（2）材料介绍 5
（4）轻质陶粒砼保护层 5
二、施工方案 6
（1）施工方法 6
（2）施工方法及要点 6
（3）施工基础 6
第三章施工难点 7
一、阴阳角防水施工 7
二、天沟、檐沟防水施工 7
三、泛水防水施工 8
四、伸缩缝（变形缝）防水施工 8
五、落水口防水施工 9
六、管道穿楼板防水处理 10
第三章施工准备 11
一、技术准备： 11
二、材料准备： 11
三、配套材料： 11
四、机具准备： 11
五、临时设施及运输机械准备： 12
第四章施工工艺 12
一、工艺流程 12
二、 施工工序 12
三、施工注意事项 13
第五章施工管理 13
一、成品保护 13
二、安全保证措施 14
三、 质量保证措施管理 14
四、文明施工保证措施 14

第一章 编制依据
一、 编制原则
（1）本方案编制应遵循“合理设防，放排结合，因地制宜，综合治理”的原则。
（2）确立钢筋混凝土结构自防水体系，并以此作为系统工程对待，即以结构自防水为根本，加强钢筋混凝土结构的抗裂，防渗能力，改善钢筋混凝土结构的工作环境，进一步提高其耐久性；同时以诱导缝，施工缝，变形缝等接缝防水为重点，辅以附加层加强防水。
二、 编制依据
一、国家标准《建筑工程施工质量验收统一标准》；
二、国家标准《屋面工程质量验收规范>>
三、国家标准《《屋面工程技术验收规范》；
四、本工程特点、施工现场环境、自然条件等
三、 编制说明
（1）依据业主要求和现场实际情况，选择施工周期短，工序少，对基面施工要求不高，防水效果好的防水材料。
（2）防水材料选用，与基面粘结强度好，对基面施工要求不高，绿色环保聚合物水泥防水涂料和高分子自粘防水卷材。
第二章 施工方案
一、施工材料
（1）使用材料
网格布，聚合物防水涂料，自粘聚合物改性沥青聚酯胎防水卷材，陶粒混凝土
（2）材料介绍
1、具有粘接性能强、延伸性能好、自愈性能强、高低温性能稳定等优点。
2、表面材料的多样化能符合各种观感的要求。
3、冷施工操作安全、简便，对环境无污染。特别适用于不允许采用明火施工的场合。
4、材料稳定性能好，具有很好的耐腐蚀性，使用寿命长。
5、优异的抗拉性能，能适应基层的变形或开裂而不会出现卷材撕裂。
与基层，保护层结合牢靠弹性改性沥青防水卷材是以聚酯毡为胎基。
施工方法先进，灵活多样、可靠、安全、环保，可根据工程特点，用干铺法，挂浦法或湿铺法施工，相邻卷材采用自粘面搭接，用素水泥浆与基层粘接，不用溶剂和明火，对施工人员和环境没有污染。
（4）轻质陶粒砼保护层
1、陶粒砼重量轻，其干容重为800---1900KG/M3，比普通砼轻2/3—1/5，标号可达CL5.0---CL60，由于自重轻，可减少基础荷载，因而可使整个建筑物自重减轻；
2、陶粒砼保温性能好，热损失小。陶粒砼导热系数一般为0.2---0.7KCAL/M.0C.N,比普通砼低一半以上，因此可减薄墙体厚度，在等同墙厚条件下，可大大改善房间保温隔热性能。陶粒砼由于自重轻，弹性模量较低，允许变化性能较大，所以抗震性能较好。
3、陶粒砼抗渗性好。陶粒表面比碎石粗糙，具有一定吸水能力，所以陶粒与水泥砂奖之间的粘结能力较强，因而陶粒砼具有较高的抗渗能力和耐久性。
4、陶粒砼耐火性好。防火试验结果表明年，它的耐火极限温度可达3小时以上。而普通砼的耐火极限温度一般为1.5---2小时。
5、陶粒混凝土具有施工适应性强的特点，它不仅可根据建筑物的不同用途和承载能力，配制出不同容重和强度的混凝土材料（根据其用于保温隔热的结构或承重结构而变），而且施工简便，适应于各种施工方法进行工业化生产，它不仅可采用予制工艺制作各种类型的构件（如板、块、梁、柱等）且可采用现浇机械化施工。陶粒砼施工适应性强是任何其他轻质建筑材料（如加气等）所不能比拟的。
二、施工方案
（1）施工方法
1 施工顺序 。在原有的防水层上面，保证屋面设备基础完成后：
1） 空调机组的基础
2） 溜冰场冷却塔机组基础
3） 新风、排油烟开口及消防排烟口基础
4）其他设备基础
基层清理—基面部分修补—涂刷防水涂料—加网格布—阴阳角防水处理—铺设高分子卷材—陶粒砼保护层。
（2）施工方法及要点
1、机组设备基础需在原有结构上进行，首先有机电施工人员确定机组位置放线标识清楚，在有施工人员清除原有保护层，机组四周开口需大于或等于50mm，但不得伤到原有防水层，
2、机组基础浇筑好阴角需用防水宝处理。
3、防水宝处理好后在用混凝土填至保护层，在由防水涂料及网格布满做。然后铺2mm自粘防水卷材。陶粒砼厚8cm保护。
（3）施工基础
1、基层处理达到的质量要求；基层要平整，兼顾，干燥，光洁无毛刺，不起沙不能有疏松。
2、 基层平整度得质量要求；对原有保护层凹凸较大时应用水泥砂浆填平，抹光。砂浆疙瘩等异物要铲平，并将尘土杂物彻底清扫干净。
3、 基层必须干燥，含水率不宜大于9%.若施工在地板或侧面
时，要督促施工人员做好现场工作面将水工作。
4、验收施工将施工基面找平的阴阳角部位作成圆弧形，圆弧形的半径不小于100mm。
第三章施工难点
一、阴阳角防水施工
防水层阴阳角的基层应按设计要求作成圆角或倒角。由于交接处应力集中、往往先于大面积防水层提前破损，因此在这些部位应加做附加增强层，附加增强层可采用涂料加筋涂刷，或采用卷材条加铺。阴角处常以全粘实铺为主，阳角处常采用空铺为主。附加层的宽度按设计规定，一般每边粘贴50mm为宜，目前还有采用密封材料涂刷2mm厚作为附加层。

阴阳角卷材剪贴方法 （a）阳角做法；（b）阴角做法
二、天沟、檐沟防水施工
天沟、檐沟在原有防水找坡情况下进行防水施工，清理及修补原有的保护层，保证基层圆滑、平整，无凹凸现象，转角处应抺成规定的圆角。找坡（找平层）宜用水泥砂浆抺面。厚度超过20mm时，应采用细石混凝土，表面应抺平压光。如天沟、檐沟过长，则应按设计规定留好分格缝或设后浇带，分格缝需填嵌密封材料。大面积防水层施工前，应按设计要求先铺附加增强层，屋面与天沟交角和双天沟上部宜采取空铺法，沟底则采取满粘法铺贴。卷材附加增强层应顺沟铺贴，以减少卷材在沟内的搭接缝。

水落口处卷材裁剪方法
三、泛水防水施工
泛水是指屋面的转角与立墙部位。这些部位结构变形大，容易受太阳曝晒，因此为了增强接头部位防水层的耐久性，一般要在这些部位加铺一层卷材或涂刷涂料作为附加增强层，因本次防水是二次防水，泛水处防水施工时需拆屋顶女儿墙处的外墙装饰（铝板幕墙），才可以施工。
泛水部位卷材铺贴前，应先进行试铺，将立面卷材长度留足，先铺贴平面卷材至转角处，然后从下向上铺贴立面卷材。如先铺立面卷材，由于卷材自重作用，立面卷材张拉过紧，使用过程易产生翘边、空鼓、脱落等现象。
卷材铺贴完成后，将端头裁齐。若采用预留凹槽收头，将端头全部压入凹槽内，用压条钉压平服，再用密封材料封严，最后用水泥砂浆抺封凹槽。如无法预留凹槽，应先用带垫片钉子或金属压条将卷材端头固定在墙面上，用密封材料封严，再将金属或合成高分子卷材条用压条钉压作盖板，盖板与立墙间用密封材料封固或采用聚合物水泥砂浆将整个端头部位埋压。
四、伸缩缝（变形缝）防水施工
屋面变形缝处附加墙与屋面交接处的泛水部位，应做好附加增强层；接缝两侧的卷材防水层铺贴至缝边；然后在缝中填嵌直径略大于缝宽的衬垫材料，如聚苯乙烯泡沫塑料棒、聚乙烯泡沫板等。为了使其不掉落，在附加墙砌筑前，缝口用可伸缩卷材或金属板覆盖。附加墙砌好后，将衬垫材料填入缝内。嵌填完衬垫材料后，再在变形缝上铺贴盖缝卷材，并延伸至附加墙立面，卷材在立面上应采用满粘法，铺贴宽度不小于100mm。为提高卷材适应变形的能力，卷材与附加墙顶面上宜粘贴。
高低跨变形缝处，低跨的卷材防水层应铺至附加墙顶面缝边。然后将金属或合成高分子卷材盖板上、下两端用带垫片的钉子分别固定在高跨外墙面和低跨的附加墙立面上，盖板两端及钉帽用密封材料封严。

伸缩缝施工节点
五、落水口防水施工
水落口是屋面的雨水集中的部位，处理不好时，最容易引起渗漏，因此，落水口周围与屋面交接处，应作密封处理，并要求涂膜应伸入落水口内50mm，防止翘边开缝，但落水口构件必须安装牢固，关键本次是二次防水，原有落水口需从新施工，需将原落水口抬高至现在防水层位置。(做法见下图)

六、管道穿楼板防水处理
穿过防水层的管道四周找平层应按规范要求施工，与基层交接处预留凹槽，填密封油膏，再将管道四周除锈、打光、然后在管口四周500mm范围内及管面100mm高范围内做防水附加层一道，增设无纺布增强。

第三章施工准备
一、技术准备：
选用专业施工人员，在正式施工前，由技术人员组织施工操作人员进行现场技术交底，详细说明具体的施工做法和操作规程、注意事项以及质量要求等。专业人员包括施工组织管理：建立本工程指挥组，专职负责人一名。工长一名，技术员一名。
材料员一名，一名质量员，一名安全员。施工操作人员视施工段情况配备若干施工小组，每小组由5名操作人员组成。
二、材料准备：
随进度要求和工程进展提前准备所需的材料及配套材料。
三、配套材料：
汽油、基层处理剂（冷底油）、附加层（膜面卷材）
四、机具准备：
机具名称
用途
规格备注
小平铲
清理基层
50-100mm
扫帚
清理基层
常用
铁桶、木棒
搅拌、盛装底油
20L、1.2m
长把滚刷
涂刷底油
Φ60×250mm
油漆刷
涂刷底油
50-100mm
裁剪刀
裁剪卷材
常用
卷尺
测量尺寸
/
喷灯
粘接卷材
专用工具
抹子
卷材封口
/
安全帽、手套
防护用品
/
灭火器
防火器材
/
五、临时设施及运输机械准备：
1.现场临时用水：施工人员生活用水
2 .施工用电：施工人员生活用电。
第四章施工工艺
一、工艺流程
基层检查、验收→桩头处理→大面积涂刷冷底油→阴、阳角等节点部位施工防水附加层→测量定位→第一层涂料网格布大面积铺贴→搭接边封闭处理→检查、验收→第二层卷材大面积铺贴→搭接边封闭处理→检查、验收→陶粒砼保护。
二、 施工工序
1）清理基层：用铲刀和扫帚等工具，铲除基层表面的突起物，并将尘土油污等杂物彻底清扫干净。要点：转角、施工缝等处要仔细处理干净，由质量员专职检查。验收合格后进行下道工序。
2）伸缩缝处理：桩头采用水泥基渗透结晶涂刷法处理
3) 涂刷冷底油：操作前首先检查基层是否符合作业条件（其中包括基层含水率≯9%、基层有无污物、基层平整度等），条件许可即行用刮板涂刮冷底油，转角处用毛刷涂刷，在涂刷冷底油过程中不得有漏刷、露白现象。待冷底油干燥后才能进行卷材的热熔施工。
4) 细部处理：即细部的构造做加强处理。如细部的构造处理不能达到设计要求，将对防水工程的质量造成重大的影响。阴、阳角两侧施工防水附加层总宽度500㎜，转角两侧各半。底板边缘永久性保护墙顶部甩茬20cm留待二次卷材施工时作为接茬处，在二次立墙基面施工时本接茬处再增设20cm加强层。所有加强层必须粘接牢固，搭接缝挤压出沥青油并用铁抹子进行热熔封闭处理。
4）测量定位：根据各部位的具体长度和搭接尺寸（长边搭接不小于10cm、 短边不小于10cm），卷材预铺，并找正方向调准粘接面，在卷材中间位置固定好，从卷材一端卷至中间固定位置。
5）卷材的铺贴方向：先底板后立墙的顺序铺贴。
6）卷材的铺贴：将卷材开卷摆齐对正，然后卷起末端，用喷灯来回烘烤卷材底面。当烘烤到薄膜熔化，卷材底有光泽，层薄的熔层时，将卷材重置于基面，随即用胶辊排除卷材与基层间的空气，使卷材与基面粘结牢固。卷材一端定位后，再将其从另一端全部卷起，按上述方法继续热熔滚铺卷材，在滚压时，待卷材搭接缝部位有黑色改性沥青热熔胶条均匀的溢出，随即用刮板刮平沿边封严，并用喷灯及小抹子在两幅卷材接缝边缘上均匀地加热抹压一遍。相邻两幅卷材的长边搭接不小于8cm、短边不小于10cm，搭接边要特别注意粘结严密。
7）施工要点：在大面积铺设防水卷材时，保证卷材搭接边的搭接宽度≮10cm。热熔卷材时加热要均匀，不得加热温度不够造成粘接不牢或温度过高烧穿卷材，卷材表面热熔后立即滚铺卷材，同时排除卷材下面的空气，接缝处应挤压出沥青油，以确保粘接牢固底板与立墙卷材的铺贴应错茬施工，卷材的搭接缝应错茬三分之一以上。
8）自检报验：大面积铺贴后对防水层的接缝处进行热熔封闭处理，施工后检查施工质量，清理施工垃圾，向甲方提出验收申请。验收标准参照《地下防水工程质量验收规范》（GB50208-2002）进行验收。
9）质量标准：要求卷材防水层平整、顺直,卷材搭接边密封严实、搭接尺寸正确
三、施工注意事项
1、施工防水层之前，须将各种管道及预埋件安装固定好，以避免在防水层施工好后，打洞凿孔，破坏防水层，留下渗漏隐患。
2、相邻两接头重叠而使得卷材粘贴不平服。
3、铺贴卷材时注意加热均匀，不得过火或烧穿卷材。喷灯头与卷材面应保持300mm～500mm距离，与基层成30°～45°夹角。
第五章施工管理
一、成品保护
1、 指定成品保护负责人，明确责任范围，必要时派专人巡视施工现场。
2、 防水层施工完毕后，不能在防水层上开洞或钻孔安装机器设备。在施工过程中，如发现防水层遭到破损，应尽快组织维修。
二、安全保证措施
1、 专职负责人为本工程项目安全生产、文明施工第一责任人，安全监督员统一抓各项安全生产、文明施工管理措施的落实工作。
2、 明确规章制度。严格执行国家、公司的安全生产规章制度，积极宣传安全生产的有关方针、政策、措施，强化职工的安全意识。
3、 上岗前教育。对全体施工人员进行安全生产教育，进入施工现场必须戴安全帽；高空作业必须系好安全带。
三、 质量保证措施管理
1、 以工程质量作为项目经理部的考核目标，公司根据考核情况对项目经理部有关人员进行奖惩。
2、 在公司技术质量部门的指导下，建立以项目经理为首的项目质量管理体系，确保质量目标的实现。
3、 加强技术管理，认真贯彻学习国家标准规范及各项质量管理制度，建立岗位责任制，熟悉施工图纸，组织各班组进行交底，对施工难点和重点进行讲解。
4、 将质量目标分解，责任层层落实。对班组实行优质重奖，劣质重罚的方法，最大限度地调动工人的积极性。
5、 加强对进场原材料的检验和对施工过程的检查，不合格的材料不准在工程中使用，上道工序不合格不得继续进行下道工序。
四、文明施工保证措施
1、 遵守有关市容、场容及环境保护等方面的管理制度，加强现场施工垃圾的管理，搞好现场清洁卫生。
2、 进入施工现场的各种机具、原材料等，均须按指定位置堆放整齐，不得随意乱丢乱放。
3、 对施工人员进行文明施工教育，做到谁做谁清，工完料清，场地干净。
