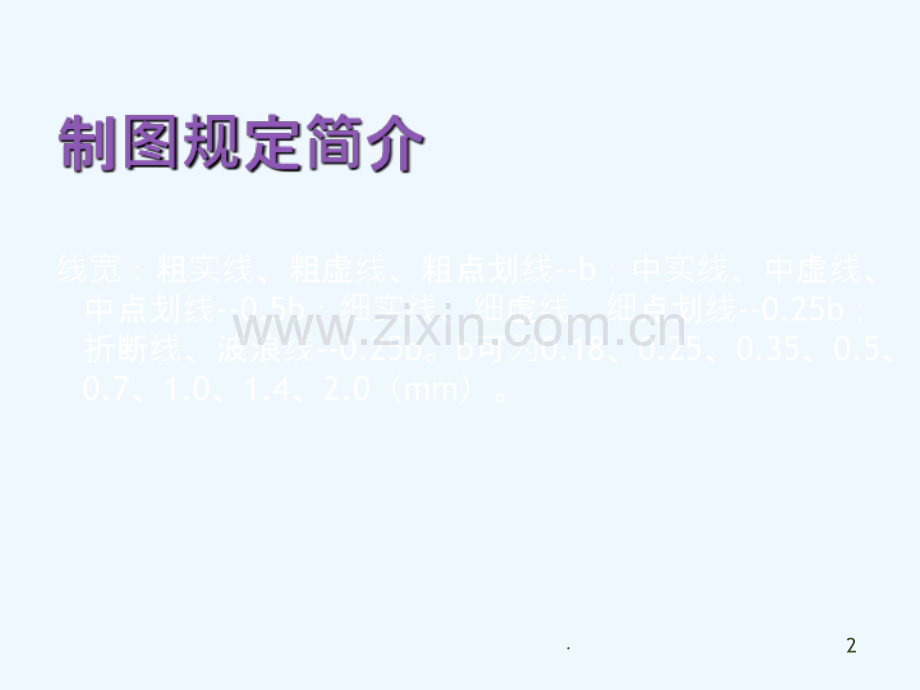

1、技术部1.线宽:粗实线、粗虚线、粗点划线-b;中实线、中虚线、中点划线-0.5b;细实线、细虚线、细点划线-0.25b;折断线、波浪线-0.25b。b可为0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0(mm)。2.剖面剖切符号:剖面剖切符号:剖面图的剖切符号由剖切位置线及剖切方向线组成,以粗实线绘制。剖面剖切符号的编号,宜采用阿拉伯数字,按顺序由左至右,由下至上连续编排,并应注写在剖视方向线的端部。编号所在侧为剖视方向。3.剖面图或断面图,如与被剖切图样不在同一张图纸内,可在剖切位置线的另一侧注明其所在图纸的图纸号,也可在图上集中说明。4.5.索引符号索引符号 由直径为1
2、0mm的圆和水平直径组成,圆及水平直径应以细实线绘制 索引出的详图如与被索引的图同在一张图纸内,符号的上半圆内用阿拉伯数字注明该详图的编号,下半圆中间画一段水平细实线。索引出的详图如与被索引的图不在一张图纸内,符号的下半圆中用阿拉伯数字注明该详图所在图纸的图纸号。索引出的详图如采用标准图,在索引符号水平直径的延长线上加注该标准图册的编号。6.索引符号用于索引剖面详图时,在被剖切的位置绘剖切位置线,以引出线引出索引符号,引出线所在一侧为剖视方向。7.8.详图符号符号由直径为14mm的圆以粗实线绘制表示详图的位置和编号。详图与索引在一张图纸内,符号的圆内用阿拉伯数字注明该详图的编号。详图与索引不在
3、一张图纸内,上半圆注详图编号,下半圆注被索引图纸号。9.其他符号其他符号对称符号 连接符号 指北针10.一般一般规定定定位轴线用细点划线绘制。定位轴线一般应编号,编号应注写在轴线端部的圆内。圆应用细实线绘制,直径为810mm。定位轴线圆的圆心,应在定位轴线的延长线上或延长线的折线上,横轴圆内用数字依次表示,纵轴圆内用大写字母依次表示平面图上定位轴线编号常在图样的下方与左侧,横向编号应用阿拉伯数字,从左至右顺序编写,竖向编号应用大写拉丁字母,从下至上顺序编写。11.附加附加轴线以分数形式表示两根轴线间的附加轴线,应以分母表示前一轴线的编号,分子表示附加轴线的编号,编号宜用阿拉伯数字顺序编写。拉丁
4、字母的I、O、Z不得用做轴线编号。或 轴线之前的附加轴线,分母01、0A分别表示位于或 轴线之前的轴线。AA12.一个一个详图适用几根定位适用几根定位轴线时,同,同时注明各有关注明各有关轴线的的编号。号。13.线型型粗实线:平面、剖面、详图中被剖切主要建筑构造的轮廓线;立面图的外轮廓线;构配件详图中的外轮廓线。中虚线:建筑构造及构件不可见轮廓线;平面图中起重机轮廓线;拟扩建建筑物轮廓线。14.比例比例平、立、剖面图:1:50、1:100、1:200。局部放大图:1:10、1:20、1:50。配件及构造详图:1:1、1:2、1:5、1:10、1:20、1:50。平面平面图按直接正投影法绘制。在建
5、筑物的门窗洞口处水平剖切俯视(屋顶应为屋面以上俯视),图内包括剖切面及投影方向,高窗、通气孔、槽、地沟、起重机等不可见部分用虚线表示。平面较大的建筑物采用分区法绘制平面图,并绘有组合示意图。15.立面立面图按直接正投影法绘制。平面形状曲折、圆形、多边形建筑物绘制成展开立面图时,图名后加“展开”二字。简单的对称式建筑物或构配件,立面图可绘制一半,并在对称轴线处画对称符号。有定位轴线的建筑物,根据两端定位轴线号编注立面图名称(如:立面图)、无定位轴线的建筑物按平面图各面的方向确定名称。16.剖面剖面图按直接正投影法绘图内包括剖切面和投影方向可见的建筑构造、构配件及必要的尺寸、标高。尺寸尺寸标注注楼
6、地面、地下层地面、楼梯、阳台、台阶等处的高度尺寸及标高:平面图及详图注写完成面标高。立、剖面图及详图注写完成面的标高及高度方向的尺寸。其余部位注写毛面尺寸及标高。17.线型型粗实线:螺栓、钢筋线;结构平面图中单线构件及钢、木支撑线。中实线:结构平面图及详图中剖到或可见墙身轮廓线、钢木构件轮廓线细实线:钢筋混凝土构件轮廓线、基础平面图中基础轮廓线。粗虚线:不可见螺栓、钢筋线;结构平面图中不可见单线构件及钢、木支撑线。中虚线:结构平面图中不可见墙身轮廓线、钢木构件轮廓线细虚线:基础平面图中管沟轮廓线、不可见钢筋混凝土构件轮廓线18.比例比例结构平面图与基础平面图:1:50、1:100、1:200。
7、圈梁、管沟平面图:1:200、1:500。详图:1:10、1:20、1:50。绘图结构图按直接正投影法绘制。在结构平面布置图上,构件常用轮廓线表示,如单线能表示清楚时也可用单线表示。结构平面图上的剖断面详图的编号顺序按下列规定编排:外墙按顺时针方向从左下角开始编、内横墙从左到右编、内纵墙从上到下编。19.常用构件代号常用构件代号见表所列:20.21.线型型粗实线:新建各种给水排水管道线。中实线:给水排水设备、构件的可见轮廓线;厂区(小区)给水排水管道图中新建建筑物、构筑物的可见轮廓线,原有给水排水管道线细实线:厂区(小区)给水排水管道图中原有建筑物、构筑物的可见轮廓线。粗虚线:拟建各种给水排水
8、管道线。中虚线:给水排水设备、构件的不可见轮廓线;厂区(小区)给水排水管道图中新建建筑物、构筑物的不可见轮廓线。22.比例比例泵房平、剖面图:1:100、1:60、1:50、1:40、1:30。室内给水排水平面图:1:300、1:200、1:100、1:50。给水排水系统图:1:200、1:100、1:50。部件零件详图:1:50、1:40、1:30、1:20、1:10、1:5、1:1、2:1.23.标高高沟道(明沟、暗沟、管沟)和管道标注起讫点、转角点、连接点、变尺寸(管径)点、变坡点及交叉点标高:沟道标注沟内底标高;压力管道标注管中心标高;室内外重力流管道标注管内底标高;室内架空重力管道可
9、标注管中心标高,但图中应说明。室内管道一般标注相对标高,室外管道一般标注绝对标高,当无绝对标高资料时,也可标注相对标高。24.管径管径管径应以mm为单位。低压流体输送用镀锌焊接钢管、非镀锌焊接钢管、铸铁管、硬聚氯乙烯管、聚丙烯管等,管径宜公称直径DN表示(如DN15、DN50);钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);无缝钢管、焊接钢管(直缝或螺旋缝电焊钢管)、铜管、不锈钢管等管材,管径宜以外径D壁厚表示(如D1084、D1594.5等);塑料管材,管径宜按产品标准的方法表示。当设计均用公称直径DN表示管径时,应用公称直径DN与
10、相应产品规格对照表。25.编号号给排水附属构筑物(排水附属构筑物(阀门井、井、检查井、水表井、井、水表井、化化粪池等)的池等)的编号方法号方法为:构筑物代号加阿拉伯:构筑物代号加阿拉伯数字表示,构筑物代号采用数字表示,构筑物代号采用汉语拼音字拼音字头:构筑:构筑物物-编号;号;给水构筑物的水构筑物的编号号顺序宜序宜为:从水源到干管,再:从水源到干管,再从干管到支管,最后到用从干管到支管,最后到用户;排水构筑物的排水构筑物的编号号顺序宜序宜为:从上游到下游,先:从上游到下游,先干管后支管。干管后支管。26.线型型粗实线:供暖、供热、供气干管、立管;风管及部件轮廓线;系统图中的管线;非标准部件的外
11、轮廓线。中实线:散热器及散热器连接管线;供暖、通风、空调设备的轮廓线;风管的法兰盘线。细实线:平、剖面图中的土建轮廓线;材料图例线。粗虚线:供暖回水管、凝结水管线;平、剖面图中非金属风道的内表面轮廓线。中虚线:风管被遮挡部分轮廓线。细虚线:原有风管轮廓线;供暖地沟;工艺设备被遮挡部分轮廓线。27.比例比例总平面图:1:500、1:1000。总图中管道断面图:1:200、1:100、1:50。平、剖面图及放大图:1:20、1:50、1:100。详图:1:20、1:10、1:5、1:2、1:1.绘图供暖通风平、剖面图按直接正投影法绘制。供暖通风系统图以轴侧投影法绘制。供暖供暖图管径管径管径应以mm
12、为单位。焊接钢管用公称直径DN表示(如DN15、DN50)。无缝钢管用外径D壁厚表示(如D1084、D1594.5等)28.供暖供暖图编号号立管表示法 ,其中L表示立管,n表示编号,用阿拉伯数字表示。立管表示法 ,其中R表示入口,n表示编号,用阿拉伯数字表示。供暖平面供暖平面图柱式散热器只标准数量。圆翼型散热器标注根数、排数,如:3(每排根数)5(排数)。光管散热器标注管径、长度、排数,如:D108(管径mm)3000(管长mm)5(排数)。串片式散热器标注长度、排数,如:1.0(长度mm)5(排数)。LnRn29.通通风、空、空调图平面图按本层平顶以下俯视绘制。剖面图是反映系统全貌的部位直立
13、剖切,剖视方向为向上、向左。平剖面图中的风管用双线绘制,风管法兰盘用单线绘制。通风、空调系统编号为系统名称的汉语拼音字头加阿拉伯数字,如送风系统为-S-1、2、3。30.线型型实线:简图主要内容用线,可见轮廓线,可见导线。虚线:辅助线,屏蔽线,机械连接线,不可见轮廓线,不可见导线,计划扩展用内容线。比例比例系统图、电路图等常用符号绘制,一般不按比例。位置图常用比例:1:10、1:20、1:50、1:100、1:200、1:500。31.绘图一般一般规定定连接线或导线采用:水平布置、垂直布置、斜交叉线。单线表示法:一组导线中若导线两端处于不同位置时,在实际位置标以相同的标记;多根导线汇入用单线表
14、示的线组时,汇接处用斜线表示;单线表示多根导线时,标明导线根数。当电路水平布置时,项目代号标在符号的上方;垂直布置时标在符号的左方。当连接线水平布置时,端子代号标在线的上方;垂直布置时标在线的左方。32.房屋建筑施工图包括总平面图、建筑施工图、结构施工图、设备施工图。房屋建筑施工图33.1、总平面图主要由总平面布置图、竖向设计图、土方工程图、管道综合图、绿化布置图、详图等组成。2、建筑施工图主要由平面图、立面图、剖面图、屋顶平面图、详图等组成。3、结构施工图主要由基础平面图、基础详图、结构布置图、钢筋混凝土构件详图、钢结构详图、木结构详图、节点构造详图等组成。4、设备施工图按专业不同分为给水排
15、水施工图、电气施工图、供暖通风施工图等。34.1)给水排水施工图分为室外给水排水施工图和室内给水排水施工图。室外给水排水施工图包括:总平面图、管道纵断面图、取水工程总平面图、取水口平、剖面及详图、取水泵房平、剖面及详图、其他构筑物平、剖面及详图、输水管线图、给水净化处理站总平面图及高程系统图、各净化构筑物平、剖面及详图、水泵房平、剖面图、水塔、水池配管及详图、循环水构筑物的平、剖面及系统图、污水处理站的平面和高程系统图等。室内给水排水施工图包括:平面图、系统图、局部设施图、详图等。35.2)电气施工图包括:供电总平面图、变配电所图、电力图、电气照明图(照明平面图、照明系统图、照明控制图、照明安
16、装图)、自动控制与自动调节图、建筑物防雷保护图等。3)供暖通风施工图分为平面图、剖面图、系统图及原理图。平面图包括:供暖平面图、通风除尘平面图、空调平面图、冷冻机房平面图、空调机房平面图。剖面图包括:通风除尘和空调剖面图、空调机房剖面图、冷冻机房剖面图。系统图包括:供暖管道系统图、通风空调和防尘管道系统图、空调冷热媒管道系统图。原理图主要有空调系统控制原理图等。36.一般包括流程、平面布置、平面管网、系统图、目录、设计说明、设备表、材料表等37.水水处理工程理工程总图包括平面布置和高程布置。为确切表达空间布局,必要时增绘剖面图,还应有设汁和施工要求等说明文字。一一.水水处理工程理工程总平面平面
17、图比例按工程规模确定,以清晰表达工程总体平面布置为原则,常用设计比例可参考设计手册。制图要求和建筑总平面图一致,包括坐标系统、构筑物、建筑物、主要辅助建筑物平面轮廓、风玫瑰、指北针等;该工程的主要管(渠)布置及相应的图例。总平面图标注应包括各个构筑物、建筑物名称、位置坐标,管道类别代号、编号、所有室内设计地面标高。38.二.水水处理流程高程理流程高程图1表达方式采用沿最主要、最长流程上的水处理构筑物、设备用房的正剖面简图和单线管道图(渠道用双细线)共同表达水处理流程及沿程的高程变化。2比例水处理高程图和流程图均无比例,实际中高程图仍然按比例绘制,只不过象管道纵断面图一样,纵横向采用不同比例。横
18、向按平面图的比例,纵向比例为1:501:100设置。3图面布置水处理流程的起点居图左部,自左往右即为该处理流程的水流方向,顺次将沿程的处理构筑物、设备用房的名称注写在相应正剖面简图下方,并习惯在各名称文字下加一粗短线。图例一般布置在图下部或右下部。39.4图线无论是重力管还是压力管均用单粗线绘制(高程图管路均用0.71.0线宽的多义线绘制)、水处理构筑物正剖面简图(将构筑物平行于正立或侧立投影面的剖面图加以简化的图样)、设计地面及各种图例(如水面表示、土壤等)都用细实线画出。5标注1)标注标高:水处理高程图中通常注写绝对标高。一般应标注管渠、水体、处理构筑物和某些设备用房(如泵房)内的水面标高
19、;该流程中主要构筑物的顶标高、底标高以及流程沿途设计地面标高。2)标注管道类别代号及编号。3)必要的说明文字:例如投料的名称等。40.水水处理构筑物及理构筑物及设备工工艺图水处理设施种类繁多,大部分是构筑物和非标设备。水处理构筑物以各种水池居多,通常形状规则,钢筋混凝土采用合适的剖面线图案填充,用1:1比例。水处理构筑物工艺图是指各处理构筑物,如澄清池、沉淀池、曝气池以及消化池等构筑物本身及其相关设备、管渠的整体布置图。水处理构筑物随功能不同而异,但图示特点、阅读及绘制的方法相似。41.一水一水处理构筑物工理构筑物工艺图的的图示特点示特点水处理构筑物一般半埋或全埋在土中,外形比较简单,内部构造
20、较复杂。工艺图既遵循房屋建筑制图统标准的若干规定,又具有自己的特点。1.比例与布图方向水处理构筑物平、剖面图的常用比例可在1:251:200范围内选用。也用不常用比例,如1:30、1:40、1:60。布图方向由能清楚明了反映构筑物处理工艺流程及本身的形状、位置的原则决定。当布图方向与在总平面图上的布图方向不一致时,必须标明方位,见教材105页。2.投影图选择的一般原则投影图数量的选择满足清晰表达构筑物各部分形状及相对位置时,投影图的数量愈少愈好。组成:平面图和合适的剖面图、若干必要的详图。42.剖切位置的选择考虑构筑物的工艺流程,沿构筑物最复杂的部位剖切。剖切类型的选择回转体构筑物宜采用两个或
21、两个以上相交的剖切面剖切旋转剖。平面形状为多边形的平面体构筑物,经常采用两个或两个以上平行的剖切面剖切阶梯剖。也用一个剖切面全剖、半剖(一半外形,一半剖面)。特殊表达法水处理构筑物常在顶部布置有走道、盖板等为操作、维修及安全保护而设置的辅助结构。构筑物工艺图为突出其流程等主要内容,经常使用拆卸和折断的画法,如栏杆、走道等。工艺图中的盖板、走道板常常只画几块表示其形状、大小及位置。构筑物工艺图中的管道应该用三线管道图绘制。必要时也可画成单线管道图。注意:当剖切面通过管道轴线时即管道被纵向剖切时,管道及其附、配件如法兰盘等均按不剖切绘制。43.构筑物工艺图中,设备、管道及配件应该编号,并列出管件、
22、材料、设备表,以便统计。利于明确它们在构筑物中相应的位置。编号用直径6的细实线圆表示。3.标注构筑物工艺图上一般只注写:构筑物的内壁尺寸、中心距、构筑物净空高度、总高度及控制标高(水面标高、放空管中心标高)。管道及其附、配件位置的安装尺寸等由工艺要求决定的尺寸。技术设计和施工图设计阶段的工艺图应标注与结构等有关的尺寸(如池壁厚)。为读图方便、易于了解其工艺流程,习惯上还要注写构筑物主要部分、设备及管道的名称。方法:一般直接书写在相应部位或附近,如图48中的放空管。必要时也可编号,一起列入管件表中。44.4.4.图线管道轮廓线采用粗实线(b),管中心线用细点划线(0.35 b)画出;构筑物被剖切
23、到的断面轮廓线宜用中实线(0.5b);剖面图中其余可见轮廓线以及构筑物平面图中可见轮廓均用细实线(0.35b)绘制;假想轮廓线宜用细双点划线画出;表格线型及其它图线如尺寸线、中心线等均同前。二水二水处理构筑物工理构筑物工艺图及其及其详图的画的画图步步骤视所绘构筑物的复杂程度,选平、剖面图适当的比例。根据构筑物工艺流程及其形体特征,决定布图方向,选择剖切位置,初步确定剖面图数量。按照所选比例及构筑物特点,估计自绘非标准详图的数量。根据图形数量及大小,确定图幅、布置图面,选图纸大小。45.绘制构筑物工艺图及其详图的底稿图。画底稿图的步骤一般是先画构筑物平面图(或位于H投影位置的剖面图),然后画相应
24、的剖面图,最后根据需要画出必要的详图。画构筑物平、剖面图及其详图时,一般先按照各个管道系统的定位尺寸及标高,画出每个视图中各管道的中心线,再画构筑物,然后画管道、渠道。检查底稿,布置标注。按要求加深图线、编号、列表、标注、书写文字。46.一、总平面图识读47.1、目、目录与与设计说明明目录一般先列新绘制图纸,后列选用的标准图、通用图或重复利用图。设计说明一般写在图纸上,如重复利用某一专门的施工图纸及其说明时,应标注编制单位名称和编制日期。2、总平面布置平面布置图读图侧重点:城市坐标网、场地建筑坐标网、坐标值。场地四周的城市坐标和场地建筑坐标。建筑物、构筑物定位的场地建筑坐标、名称、室内标高及层
25、数。拆除旧建筑的范围边界、相邻单位的有关建筑物、构筑物的使用性质,耐火等级及层数。道路、铁路和明沟等的控制点(起点、转折点、终点等)的场地建筑坐标和标高、坡向、平曲线要素等。指北针、风玫瑰。建筑物、构筑物所使用的名称编号表。说明。如尺寸单位、比例、城市坐标系统和高程系统的名称、城市坐标网与场地建筑坐标网的相互关系、补充图例、设计依据等。48.3、竖向向设计图读图侧重点:地形等高线和地物。场地建筑坐标网、坐标值。场地外围的道路、铁路、河渠或地面的关键性标高。建筑物、构筑物的名称(或编号)、室内外设计标高(包括铁路专用线设计标高)。道路、铁路、明沟的起点、变坡点、转折点和终点等的设计标高、纵坡度、
26、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性坐标、道路的单面坡或双面坡。挡土墙、护坡或土坎等构筑物的坡顶和坡脚的设计标高。用高距为0.10.5m 的设计等高线表示的设计地面起伏状况。指北针。说明。如尺寸单位、比例、高程系统的名称、补充图例等。49.4、土方工程土方工程图读图侧重点:地形等高线、原有的主要地形、地物。场地建筑坐标网、坐标值。场地四周的城市坐标和场地建筑坐标。设计的主要建筑物、构筑物。高距为0.251.00m 的设计等高线。20m x 20m 或40m x 40m 方格网,各方格点的原地面标高、设计标高、填挖高度、填区和挖区间的分界线、各方格土方量、总土方量。土方工程平衡表。指北
27、针。说明。如尺寸单位、比例、补充图例、坐标和高程系统名称、弃土和取土地点、运距、施工要求等。50.5、管道管道综综合合图图读图侧重点:管道总平面布置。场地四周的建筑坐标。各管线的平面布置。场外管线接入点的位置及城市和场地建筑坐标。指北针。说明、尺寸单位、比例、图例、施工要求等。6、绿化布置化布置图读图侧重点:绿化总平面布置。场地四周的场地建筑坐标。植物种类及名称、行距和株距尺寸、群栽位置范围、各类植物数最。建筑小品和美化设施的位置、设计标高、指北针。说明、尺寸、比例、图例、施工要求等。51.7、详图读图侧重点:道路标准横断面。路面结构。混凝土路面分格。铁路路基标准横断面。小桥涵。挡土墙、护坡、
28、建筑小品。52.1、目、目录与与设计说明(首明(首页)目录识读侧重点:图纸的张数、编号、每张图纸上包含的内容。设计说明(首页)识读侧重点:设计依据、设计规模和建筑面积、相对标高与总平面图绝对标高的关系、用料说明、特殊要求的做法说明、采用新材料、新技术的做法说明、门窗表。2、平面、平面图平面图分为各楼层平面图和屋面平面图。53.楼层平面图识读侧重点:墙、柱、垛、门窗位置及编号,门的开启方向,房间名称或编号,轴线编号。柱距(开间)、跨度(进深)尺寸、墙体厚度、柱和墩断面尺寸。轴线间尺寸、门窗洞口尺寸、分段尺寸、外包总尺寸。伸缩缝、沉降缝、防震缝位置及尺寸。卫生器具、水池、台、橱、柜、隔断位置。电梯
29、、楼梯位置及上下方向示意和主要尺寸。地下室、平台、阁楼、人孔、墙上留洞位置尺寸与标高,重要设备位置尺寸与标高。阳台、雨篷、踏步、坡道、散水、通风道、管线竖井、烟囱、垃圾道、消防梯、雨水管位置及尺寸。室内外地面标高、设计标高、楼层标高,剖切线及编号,平面图上节点详图或详图索引号。夹层平面图、高窗平面图、吊顶、留洞等局部放大平面图。54.屋面平面图识读侧重点:墙檐口、檐沟、屋面坡度及坡向、水落口、屋脊(分水线)、变形缝、楼梯间、水箱间、电梯间、天窗、屋面上人孔、室外消防梯、详图索引号等。3、立面、立面图读图侧重点:建筑物两端及分段轴线编号。女儿墙顶、檐口、柱、伸缩缝、沉降缝、防震缝、室外楼梯、消防
30、梯、阳台、栏杆、台阶、雨篷、花台、腰线、勒脚、留洞、门、窗、门头、雨水管、装饰构件、抹灰分格线等。门窗典型示范具体形式与分格。各部分构造、装饰节点详图索引、用料名称或符号。4、剖面、剖面图读图侧重点:墙、柱、轴线、轴线编号。55.室外地面、底层地面、各层楼板、吊顶、屋架、屋顶各组成层次、出屋面烟囱、天窗、挡风板、消防梯、檐口、女儿墙、门、窗、楼梯、台阶、坡道、散水、防潮层、平台、阳台、雨篷、留洞、墙裙、踢脚板、雨水管及其他装修等。门、窗、洞口高度、层间高度、总高度等。底层地面标高,各层楼面及楼梯平台标高,屋面檐口、女儿墙顶、烟囱顶标高,高出屋面的水箱间、楼梯间、电梯机房顶部标高,室外地面标高,
31、底层以下各层标高。节点构造详图索引号。5、详图读图侧重点:局部构造、艺术装饰处理等的详细做法。56.1、目、目录与与设计说明(首明(首页)目录识读侧重点:图纸的张数、编号、每张图纸上包含的内容。设计说明(首页)识读侧重点:所选用结构材料的品种、规格、型号、强度等级,某些构件的特殊要求。地基土概况,对不良地基的处理措施和基础施工要求。采用的标准构件图集。施工注意事项,如施工缝的设置、特殊构件的拆模时间、运输、安装要求等。2、基、基础平面平面图读图侧重点:57.承重墙位置、柱网布置、基坑平面尺寸及标高、纵横轴线关系、基础和基础梁布置及编号、基础平面尺寸及标高。基础的预留孔洞位置、尺寸、标高。桩基的
32、桩位平面布置及桩承台平面尺寸。有关的连接节点详图。说明:如基础埋置在地基土中的位置及地基土处理措施等。3、基、基础详图读图侧重点:条形基础的剖面(包括配筋、防潮层、地圈梁、垫层等)、基础各部分尺寸、标高及轴线关系。独立基础的平面及剖面(包括配筋、基础梁等)、基础的标高、尺寸及轴线关系。桩基的承台梁或承台板钢筋混凝土结构、桩基位置、桩详图,桩插入承台的构造等。58.筏形基础的钢筋混凝土梁板详图及承重墙、柱位置。箱形基础的钢筋混凝土墙的平面、剖面、立面及其配筋。说明。基础材料、防潮层做法、杯口填缝材料等。4、结构布置构布置图多(高)层建筑结构布置图分为各层结构平面布置图及屋面结构平面布置图。各层结
33、构平面布置图识读侧重点:轴线网及墙、柱、梁等位置、编号。预制板的跨度方向、板号、数量、预留孔洞位置及其尺寸。现浇板的板号、板厚、预留孔洞位置及其尺寸、钢筋平面布置、板面标高。圈梁平面布置、标高、过梁的位置及其编号。59.屋面结构平面布置图识读侧重点:除各层结构平面布置图内容外,还有屋面结构坡度、坡向、屋脊及檐口处的结构标高等。单层工业厂房结构布置图分为构件布置图及屋面结构布置图。构件布置图识读侧重点:柱网轴线,柱、墙、吊车梁、连系梁、基础梁,过梁、柱间支撑等的布置、构件标高、详图索引号、有关说明等。屋面结构布置图识读侧重点:柱网轴线、屋面承重结构的位置及编号、预留孔洞的位置、节点详图索引号、有
34、关说明等。5、钢筋混凝土构件筋混凝土构件详图现浇构件详图识读侧重点:纵剖面:长度、轴线号、标高及配筋情况、梁和板的支承情况。60.横剖面:轴线号、断面尺寸及配筋。复杂构件的模板图(含模板尺寸、预埋件位置、必要的标高等)。配筋图:纵剖面表示的钢筋形式、箍筋直径及间距;横剖面表示的钢筋直径、数量及断面尺寸。预制构件详图识读侧重点:预留孔洞,预埋件的位置、尺寸和编号。6、节点构造点构造详图读图侧重点:连接材料、附加钢筋、预埋件的规格、型号、数量、连接方法、相关尺寸、与轴线关系等。61.1、室内、室内给水排水施工水排水施工图平面图识读侧重点:底层及标准层主要轴线编号、用水点位置及编号、给水排水管道平面
35、布置、水管位置及编号、底层给水排水管道进出口与轴线位置尺寸和标高。热交换器站、开水间、卫生间、给水排水设备及管道较多地方的局部放大平面图。各层平面卫生设备、生产工艺用水设备位置和给水排水管道平面布置图。系统图识读侧重点:管道走向、管径、坡度、管长、进出口(起点、末点)、标高、各系统编号、各楼层卫生设备和工艺用水设备的连接点位置和标高。室内外标高差及相当于室内底层地面的绝对标高。62.局部设施图识读侧重点:建筑物内的提升、调节或小型局部给水排水处理设施。详图识读侧重点:管道附件、设备、仪表及特殊配件。2、室外、室外给水排水施工水排水施工图平面图识读侧重点:房屋中的给水引入管、污水排出管、雨水连接
36、管的位置。给水排水的各种管道、水表、检查井、化粪池等附属设施。管道管径、检查井的编号、标高及相关尺寸等。纵剖面图识读侧重点:排水管道的纵向尺寸、坡度、埋深,检查井的位置、深度,各种交叉管道的空间位置。63.1、设计说明(首明(首页)读图侧重点:供暖总耗热量及空调冷热负荷、耗热、耗电、耗水等指标。热媒参数及系统总阻力、散热器型号。空调室内外参数、精度。制冷设计参数。空气洁净室的净化级别。隔热、防腐、材料选用等。图例、设备汇总表。2、平面、平面图暖通空调平面图包括供暖平面图,通风、除尘平面图,空调平面图,冷冻机房平面图,空调机房平面图。64.读图侧重点:供暖平面图:供暖管道、散热器和其他供暖设备、
37、供暖部件的平面布置、散热器数量、干管管径、设备型号规格等。通风、除尘平面图:管道、阀门、风口等平面布置,风管及风口尺寸、各种设备的定位尺寸、设备部件的名称规格等。冷冻机房平面图:制冷设备的位置及基础尺寸、冷媒循环管道与冷却水的走向及排水沟的位置、管道的阀门等 空调机房平面图:风管、给水排水及冷热媒管道、阀门、消声器等平面位置、管径、断面尺寸、管道及各种设备的定位尺寸等。3、剖面、剖面图暖通空调剖面图包括通风、除尘和空调剖面图,空调机房、冷冻机房剖面图。65.读图侧重点:通风、除尘和空调剖面图:管道、设备、零部件的位置,管径、截面尺寸、标高,进排风口形式、尺寸及标高、空气流向、设备中心标高、风管
38、出屋面的高度、风帽标高、拉索固定等。空调机房、冷冻机房剖面图:通风机、电动机、加热器、冷却器、消声器、风口及各种阀门部件的竖向位置及尺寸,制冷设备的竖向位置及尺寸,设备中心基础表面、水池、水面线及管道标高汽水管坡度及坡向。4、系、系统图读图侧重点:管道的管径、坡度、坡向及有关标高,各种阀门、减压器、加热器、冷却器、侧量孔、检查口、风口、风帽等部件的位置。5、原理、原理图读图侧重点:空调系统控制点与测点的联系、控制方案及控制点参数,空调和控制系统的所有设备轮廓、空气处理过程的走向,仪表及控制元件型号。66.1、平面、平面图读图侧重点:配电箱、灯具、开关、插座、线路等的平面布置。线路走向、引入线规格。说明。电源电压、引入方式、导线选型和敷设方式、照明器具安装高度、接地或接零。照明器其、材料表。2、系、系统图读图侧重点:配电箱、开关、熔断器、导线型号规格、保护管管径和敷设方法、照明器具名称等。67.
