某幕墙施工方案.doc

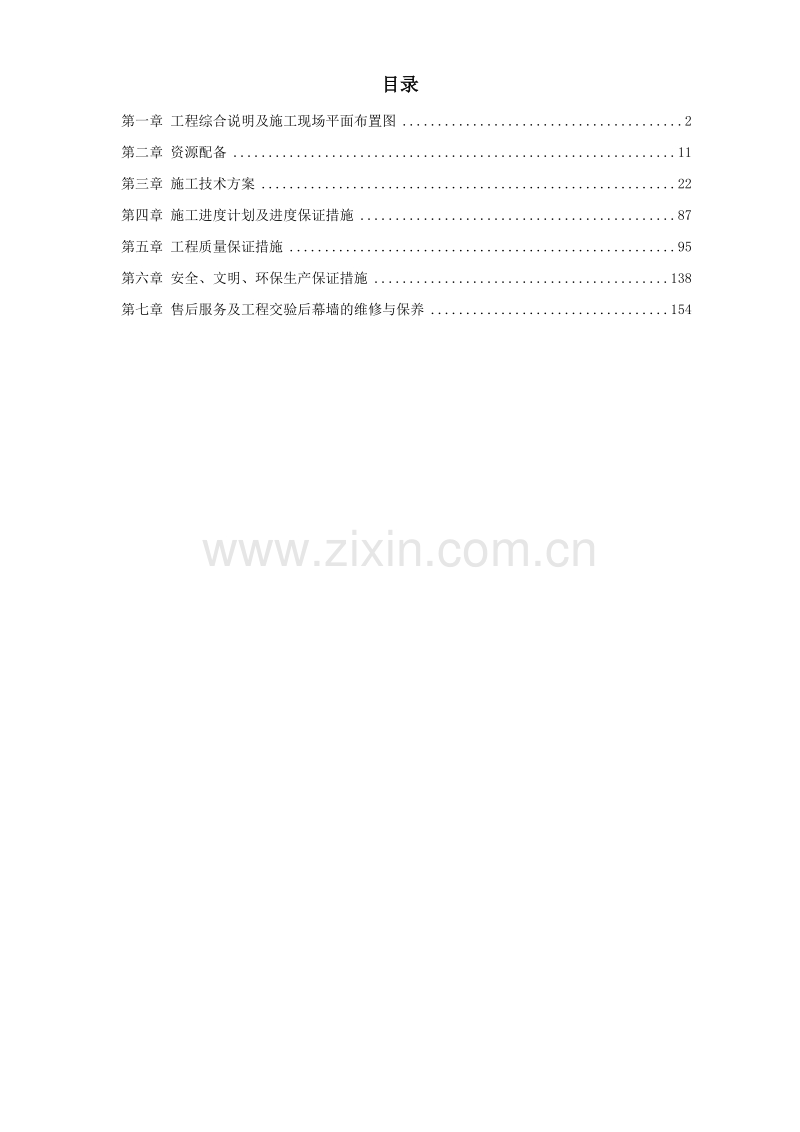

目录
第一章 工程综合说明及施工现场平面布置图 2
第二章 资源配备 11
第三章 施工技术方案 22
第四章 施工进度计划及进度保证措施 87
第五章 工程质量保证措施 95
第六章 安全、文明、环保生产保证措施 138
第七章 售后服务及工程交验后幕墙的维修与保养 154

工程综合说明及施工现场平面布置图
1.工程综合说明
1.1工程简介
工程名称：xxxx楼二期外装修工程
工程内容：玻璃幕墙、石材幕墙、铝板幕墙、雨篷、不锈钢门工程地点：..市**区**内大街6 号
工程建设规模：建筑面积10431 平方米
建筑层数：地下二层，地上五层
主要结构类型：框架结构
建设单位：xxxx 基建办公室
1.2工程总体目标
1.2.1 工期目标
工程计划工期为90天（日历天）
1.2.2 质量目标和指标
质量目标：..市合格工程
质量指标：工序交验合格率：100%。
关键特殊工序一次交验合格率：100%。
工序三检率：100%。
1.2.3 环境目标和指标
目 标 指 标
施工环境重要因素识别率： 100%
项目相关利益方沟通率： 100%
施工噪音控制：白天： ≯65db;夜间：≯50db
污染性废弃物回收率： 100%
1.2.4 职业健康安全目标和指标
目 标 指 标
重大事故伤亡率： 0
火灾事故率： 0
员工体检率： 100%
员工传染病控制率： 100%
2.工程范围
2.1 需对幕墙的整体要求，包括设计、制作装配土、结构计算、材料生产、配装、工程计划、施工、技术性能及安全保证等负全责。
2.2 完善设计方案的细节及节点设计。
2.3 负责成品、半成品保护并与总包方配合，服从并满足总包方的工程质量和安全要求。
3.本投标文件的编制依据
3.1建设单位提供的全套建筑施工图；
3.2本工程的招标文件；
3.3本公司的管理体系文件；
3.4采用技术标准及规范：
本工程严格执行招标文件要求的以下技术标准及规范。
《玻璃幕墙工程技术规范》 JGJ102-2003
《金属、石材幕墙工程技术规范》 JGJ133-2003
《建筑幕墙工程技术规范》（玻璃幕墙分册） DBJ-56-1996
《城市测量规范》 CJJ8-85
《工程测量规范》 GB50026-93
《建筑幕墙》 JG3035-1996
《建筑玻璃应用技术规范》 JGJ113-2003
《建筑结构荷载规范》 GB50009-2001
《建筑抗震设计规范》 GB50011-2001
《建筑设计防火规范》 GB50016-2001
《建筑物防雷设计规范》 GB50057-1994
《建筑幕墙物理性能分级》 GB/T15225-1994
《建筑幕墙空气渗透性能检测方法》 GB/T15226-1994
《建筑幕墙风压变形性能检测方法》 GB/T15227-1994
《建筑幕墙雨水渗漏性能检测方法》 GB/T15228-1994
《钢化玻璃》 GB/T9963-1998
《夹层玻璃》 GB9962-1999
《热轧、冷轧薄钢玻璃及刚带》 GB11253-89
《碳素结构钢和低合金结构钢》 GB912-89
《碳素结构钢》 GB/T700-88
《不锈钢冷轧钢板》 GB3280-92
《建筑橡胶密封垫预成实心硫化的结构密封垫用材料规范》GB10711-89
《硅酮建筑密封胶》 GB/T14683-2003
《铝及铝合金板材》 GB3880-83
《铝及铝合金建筑型材》 GB5237-93
《铝及铝合金阳极氧化，阳极氧化膜的总规范》 GB8013-1987
《建筑钢结构焊接规程》 JGJ81-91
《钢结构工程及验收规范》 GBJ205
注：若在本工程施工期间，有新的国家和本地标准出台，满足新的标准。
4.施工现场平面布置和临时场地管理
4.1施工现场平面布置（施工平面布置图附后）
4.1.1 施工平面布置依据
根据xxxx 东配楼二期外装修工程的平面图及现场勘察的实际情况。
4.1.2 施工平面布置原则
施工平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工管理水平的高低，为保证现场施工顺利进行，具体的施工平面布置原则如下：
4.1.2.1 在满足施工的条件下，尽量节约施工用地。
4.1.2.2 在满足施工需要和文明施工的前提下，尽可能减少临时建设的投资。
4.1.2.3 在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。
4.1.2.4 符合施工现场卫生及安全技术要求和防火规范。
4.1.3 施工平面布置
为了便于工程文明施工管理，结合本工程现场条件，将生产区、与生活区严格分开，各区根据自身特点制定不同的管理制度。
依据工程总体施工进度计划和施工阶段的用地需求，施工总平面布置具体内容见《施工平面布置图》。
4.1.4 各功能区布置说明
4.1.4.1 办公区布置
办公区设置了项目部现场综合办公室。
4.1.4.2 生活区布置
施工现场无生活用地空间，按照就近原则，另行布置，按要求布置宿舍、食堂和厕所，供124 人居住。
4.1.4.3 施工场地布置
施工场地按就近原则靠近施工工地布置，尽量减少场内的二次搬运。
4.1.5 临时设施的配备
4.1.5.1 靠近业主、监理处设临时办公室1 间，一部直线电话以方便联络。
4.1.5.2 现场临建布置服从业主安排，设置生活区，办公区，仓库。生活区在考虑不影响现场施工的条件下，尽量靠近施工现场，仓库尽量设在施工现场附近。
4.1.5.3 管理人员可在工地也可在我公司设立在工地所在地的办事处宿舍食宿。许可的情况下在建筑物里搭设临时住宿，以便值班管理。
4.1.5.4 工地用水只限于员工生活用水，高峰时劳动力达124 人，每天用水量约3 吨，上下水可利用总包现有布置即可。
4.1.5.5 工地用电最大负荷100KW。平均负荷50KW。用电布置由总包方统筹安排，要求提供3 处380V 电源接口即可，二级分电箱各层面用电由我公司按施工区域自行安排。
4.2临时用地表（附后）
4.3施工场地管理
4.3.1 场地管理总原则
根据施工总平面设计及各分阶段的布置，以充分保障阶段性的重点施工、保证进度计划的顺利实施为目的，在施工实施前，制定详细的各吊机使用、进退场计划，材料生产、加工、堆放、运输计划，以及各工种施工队伍进退场调整计划。同时制定以上计划的具体实施方案，严格依照执行标准、奖罚条例，实现施工平面科学、文明的管理。
4.3.2 场地管理计划的确定
施工平面科学管理的关键是科学的规划和周密详细的具体计划。在工程进度网络计划的基础上形成材料、机械、劳动力的进退场，垂直运输、安装网络计划，以确保工程进度、充分均衡的利用平面为目标，制定出合乎实际情况的平面管理实施计划。同时将该计划输入电脑，实行动态调控管理。
4.3.3 场地管理计划的实施
根据工程进度计划的实施及调整情况，分阶段发布平面管理实施计划，包含时间计划表，责任人，执行标准，奖罚标准。计划执行中不定期召开调度会，以充分协调，研究后，发布计划调整书。
4.3.4 场地管理办法
施工平面管理由项目经理总负责，由项目工长、材料部门、机械管理部门、后勤组织部门实施，按平面分片包干管理措施进行管理。
施工现场按照标准设置六牌一图。即工程概况、质量方针、施工进度计划、文明施工分片包干区、质量管理机械、安全生产责任制、施工总平面布置图。
按照总体规划要求作好平面布置，主要包括：（1）现场办公临建布置。
（2）材料堆放场地布置。（3）临时住宿、食堂、厕所布置（工地附近）。
施工现场要加强场容管理，做到整齐、干净、节约、安全、力求均衡生产。
4.3.5 材料堆放场地的管理
进场构件必须分类、分规格堆放，并作好标识。
现场构件保管，将依据标准的性质采取必要的防雨、防潮、防晒、防火、防爆、防损坏等措施。
材料堆放场地设置得力的消防设施，消防设施齐全有效，所有施工人员均会正确使用消防器材。场地硬化、平整无积水，并作好明沟排水排污措施。

资源配备
1.工程投入的主要施工机械设备情况、主要施工机械进场计划
1.1拟投入的主要施工机械设备表（附后）
1.2施工现场机具一览表及时标网络图
1.2.1 施工现场机具一览表（附后）
1.2.2 施工现场设备计划时标网络图（附后）
1.2.3 施工机械设备的管理措施
根据施工工期要求和现场作业条件做出施工设备、机具准备，由总工程师办公室对设备、机具进行技术鉴定，使之处于良好状态。
工具需要量按技术部门提供的施工方案、作业设计按不同种类、不同用途分别配备选用。
项目经理编制机械设备使用计划上报审批；对进场的机械设备必须进行安装验收，并做到资料齐全准确；进入现场的机械设备在使用中应做好维护和管理。
1.3主要检验、计量器具一览表及使用时标网络图
1.3.1 主要检验、计量器具一览表（附后）
1.3.2 检验、计量器具使用时标网络图（附后）
1.3.3 检验计量器具保证措施
1.3.3.1 我公司所有计量器具实行定期校验的管理办法，使其始终处于受控状态。
1.3.3.2 我公司所有计量器具实行专人保管，档案跟踪的办法，确保器具安全存放。
2.劳动力安排计划
2.1劳动力计划表（附后）
2.2人力资源配备时标网络图（附后）
2.3人员调配保证措施
2.3.1我公司有操作工人1039人，完全可满足本工程对劳动力的需要。
2.3.2进场前培训：针对本工程特点，对各专业操作工人进行培训1-3天。
2.3.3进场工人实行持证上岗制度，一律佩带标牌。
2.3.4 每个班组有专职安全员、质检员、技术员。
3.主材的选用及供应计划
3.1主材选用
3.1.1 铝合金型材
采用国产优质铝合金断桥隔热型材，表面氟碳喷涂PVDF2 处理，主要受力构件壁厚不小于3mm，质量和技术指标符合GB5237-93。
3.1.1.1 型材特点
a.适合于挤压铝型材，可以得到各种复杂的截面和很高的加工精度。
b.有足够的强度，能满足建筑结构的要求。
c.可以用弯曲装置进行冷弯加工，制造弯弧型材。
d.阻燃性能好。
e.良好的导电性能，幕墙跟建筑物特定地线连接后可作为避雷设施。
3.1.1.2 铝合金型材各种机械性能指标
热处理状态 RCS（T5） CS(T6)
抗拉强度 >157N／mm2 >205N／mm2
屈服强度 >108N／mm2 >177N／mm2
弹性模量 70000N／mm2 70000N／mm2
硬度 H58
伸长率 >8%
3.1.2 玻璃
本工程玻璃幕墙采用6mm+9mmA+6mm LOW-E 外片钢化中空玻璃，采光雨棚采用6+0.76PVB+6mm 夹胶玻璃。
质量和技术指标符合并优于国标GB11611 和《玻璃幕墙工程技术规范》JGJ102-2003；钢化玻璃符合GB/T9963-1998；玻璃的尺寸偏差符合国家标准GB11614-96。
3.1.3 铝单板
3.1.3.1本工程采用优质2.5mm厚铝合金单板，表面氟碳喷涂处理，涂层厚度不得小于20um。
3.1.3.2铝单板的性能指标
抗拉强度 110-177MPa
延伸率 ≥5%
规定非比例延长应力 ≥118MPa，
弯曲试验半径 1.25T
3.1.3.3技术要求
1）不允许铝板有分层、裂纹、腐蚀坑点、松树枝状花纹、气泡、夹渣等，校直明显辊印。
2）允许有轻微的油痕，面积不超过5%。
3）允许有轻微的擦、划伤、深度不超过0.05mm。
4）铝板另一面允许有不严重的缺陷，保证铝板的最小厚度，划伤深度不超过0.25mm。
5）表面局部缺陷可用400#砂纸打磨，修磨深度不大于0.125mm。
3.1.4 石材
3.1.4.1 微晶石
微晶石采用20mm 厚石材，龙骨采用了镀锌钢型材，采用栓接和焊接的方式与结构埋件连接。
幕墙的胶缝设计依据甲方的要求与整体协调，横缝采用8mm，竖缝采用3mm，横缝密封胶采用黑色，竖缝密封胶采用白色。密封胶均采用微晶石专用密封胶。
3.1.4.2 花岗岩
采用25mm 厚黑色金刚砂石材，龙骨采用镀锌钢型材，密封胶采用石材专用密封胶。
3.1.5 钢材
钢材采用国产优质钢。钢龙骨表面镀锌处理；钢转接件采用Q235B；不锈钢螺栓采用奥式体不锈钢A2—70；不锈钢材料采用奥式体不锈钢316及304。
3.1.6 硅酮结构密封胶、硅酮建筑密封胶
3.1.6.1 本工程使用进口原厂结构密封胶和建筑密封胶，符合国标GB16776-1997性能标准。
3.1.6.2在施工前应检查出厂日期，凡超过使用日期的胶，严禁使用。
3.1.6.3建筑幕墙用硅酮结构密封胶是常温固化双组份或单组份，硅酮建筑密封胶必须为中性固化胶。
3.1.6.4密封胶的颜色需要事先经建筑师同意方可采用。
3.1.6.5结构密封胶和建筑密封胶与相接触的材料应有相容性试验报告。
3.1.6.6硅酮结构密封胶应符合以下性能指标：
项目 技术指标
邵氏硬度 34-35度
极限黏结拉伸强度 ≥0.7N/ mm2
延伸率（哑铃型） ≥100%
黏结破坏（H型试件） 不允许
内聚力（母材）破坏率 100%
剥离强度（与玻璃、铝） 5.6-8.7N/mm（单组份）
撕裂强度（B模） 4.7N/mm
抗臭氧及紫外线拉伸强度 不变
耐热性 150摄氏度
热失重 ≤10%
流淌性 ≤2.5mm
完全固化后的变位承受能力 12.5%≤δ≤50%
3.1.6.7硅酮建筑密封胶必须符合以下性能要求：
项目 技术指标
密度 1.50.1g/cm3
挤出性 ≥80ML/min
使用时间 ≤3h
表干时间 ≤6h
完全固化时间 ≤14d
下垂性（N型） 0mm
低温柔性 -30摄氏度
邵氏硬度 ≥26
极限拉伸强度 ≥1.4Mpa
撕裂强度 ≥3.8N/mm
定伸黏结性（160%）黏结和内聚破坏面积 ≤5%
热循环后定伸黏结性（定伸160%）黏结和内聚破坏面积 ≤5%
水、紫外光照射后定伸黏结性（定伸160%）黏结和内聚破坏面积 ≤5%
3.1.7 无框地弹门
地弹门玻璃采用12mm 厚钢化玻璃
3.1.8 自动感应门
采用进口松下125 优质感应门
3.1.10 密封胶条和胶垫
密封垫和密封胶条采用黑色高密度的三元乙丙橡胶（EPDM）制品，并符合国家现行标准《建筑橡胶密封垫预成型实芯硫化的结构密封垫用材料规范》
GB10711。密封垫应挤压成块，密封胶条应挤压成条，邵氏硬度为705，并具有20%至35%的压缩度。铝合金框架之间以及铝合金与钢结构连接处应采用三元乙丙橡胶（EPDM）作防水嵌缝，接头处必须进行硫化处理，该橡胶条的邵氏硬度为705、延伸率>200%、抗拉强度>11Mpa，并且具有良好的抗臭氧及紫外光性能，能耐-50摄氏度-150摄氏度的温度，耐老化年限不小于30年。
3.1.11 聚乙烯发泡材料：
3.1.11.1 聚乙烯发泡材料密度不应大于0.037g /cm3；
3.1.11.2 聚乙烯发泡材料性能保证达到如下指标：
项目 D=10 D=20 D=30
拉伸强度N/cm2 0.35 0.43 0.52
延伸率% 46.5 52.3 64.3
压缩变形率纵向% 4 4.1 2.5
压缩后恢复率（纵向）% 3.2 3.6 3.5
永久压缩率% 3 3.4 3.4
乙烯发泡材料与本工程使用的硅酮胶将作相溶性试验，并出具相溶性实验报告。
3.2.资源供应计划以保证工期
3.2.1 材料计划时标图（附后）
3.2.2 材料供应保证措施
3.2.2.1 签订采购合同
按ISO9001质量保证体系要求，对分承包商（供货商）进行分承包评价，并签订采购合同。在编制材料供应计划时应区分主材和辅材，对主要工程材料和辅助材料，科学确定用量，并按以下经验公式计算：
主要工程材料=计划量+计划量（10-15）％。
连接材料量=计划量+计划量（2-4）％。
辅助材料量=有消耗定额按消耗定额，无消耗定额按工作量百分比估算。
3.2.2.2 材料保管要求及方法
1)物资验收入库后，要根据各种物资的物理性能、化学成分、体积大小和数量分别加以保管，基本要求物资不短缺、不损坏、不变质、不混号，以确保物资的安全和帐“卡”物相符。
2)要分区分类管理，要根据物资的类别，合理的规划物资存放的固定区域。
3)四号定位，按库号、架号、层号、位号四者统一编号以于帐页上的统一编号对应。
4)立牌、立卡、对空位编号的各类物资建立料牌和卡片，标明物资的名称和、到货日期、进出数量和结存情况。
5)五五摆放，按物资的性质和形状，以“五”为基数，到五五成行、五五成方、五五成队。
3.2.2.3 物资发放
物资的发放是保证生产顺利进行和节约物资的重要环节，我公司物资发放应坚持以下几个原则：
1)严格执行限额发料制度，凡有定额的按定额发料，无定额的按用料计划或资金标准发料。
2)实行送料制度，由仓库人员积极主动的按计划和工程进展情况定期、定点、定量发料。
3)贯彻先进先出原则，以避免物资自然损耗和久存变质。
4)实行补料审核制度，凡是工废、料废超计划等要求补料时，必须按规定的手续，经过审核和批准后方允许补料。
5)对于设计变更或节约应进行退料和核档制度、规定责任、办理退料手续。物资部门对物资使用部门所消耗的物资定期核销。
4.资金需求
4.1资金使用曲线图（附后）
4.2资金保证措施
4.2.1我公司实行单项工程内控预算，对施工不同阶段的资金需求可提前进行资金的准备。
4.2.2 坚持工程款的专款专用，是我公司的一贯做法。
4.2.3 我公司在开户银行有很好的声誉，不会因资金到位不及时等原因而延误施工。
5.项目施工资源需求时标网络图（附后）

施工技术方案
1.原外墙拆除及与预埋件安装
1.1 原外墙拆除，瓷砖剔凿，摸灰修复
1.1.1 因为是改造工程，在进行幕墙施工前先进行原外墙的拆除和瓷砖剔凿。
1.1.2 外墙拆除和瓷砖后应进行摸灰修复、找平。
1.1.3 外墙拆除及修复操作工艺
外墙拆除后若有坑、洞的需用水泥砂浆或聚合物水泥砂浆修补，表面有麻面及缝隙的应用腻子填补平。
1.2 预埋件安装
1.2.1 补埋件安装流程
1.2.1.1补埋件放线定位划线
1)资源配置
a.施工依据：设计图样、技术交底、安全交底、安装作业指导书
b.主要材料：放线钢丝直径φ1.8mm、划线腊笔红色、墨斗、定位角钢、M12X110胀栓
c.劳动力：4人/组
d.机械工具：电焊机、电锤、小号铁锤
e.测量设备：水准仪、激光经纬仪、5MM钢卷尺、划尺
2)工艺流程
a.测量放线
b.根据施工图纸进行分隔放线，确定补埋钢板就位点。
c.弹出墨线
d.划出补埋钢板就位方块图
e.二次检验
3)技术要求
a.当施工环境刮风达到4级时，放线工作必须采取保护措施；当施工环境刮风达到6级时，不得继续进行施工做业。
b.放线测量人员应对每一条垂直定位钢丝进行检测。
c.定位钢丝每间隔一层进行固定，以免因环境因素造成尺寸偏差。
d.在下次使用基准钢丝前必须进行复测以求其准确性。
1.2.1.2补埋件加工
1)资源配置
a.施工依据：加工图纸、技术交底、安全交底、安装作业指导书
b.主要材料：设计用Q235钢板
c.机械工具：剪板机、立式钻床
d.测量设备：钢卷尺、钢板尺
2)工艺流程
a.钢材进厂检验
b.整钢板根据埋板加工图进行优化划线
c.钢板剪切形成半成品
d.钢板半成品镀锌处理
e.镀锌钢板半成品打孔
f.毛刺处理
g.检验、验收
3)技术要求
a.对补埋钢板加工的每一工序进行检验，不合格品不得转入下一工序。
b.确保钢板加工的精确度符合设计要求.
c.运输过程中应对不同类型的补埋钢板进行区分运输.
1.2.2补埋件安装
1.2.2.1资源配置
1)施工依据：施工图纸、技术交底、安全交底、安装作业指导书
2)主要材料：补埋钢板、机械胀栓
3)机械工具：电锤、小号铁锤、扳手
4)测量设备：钢卷尺、钢板尺、激光经纬仪
5)劳动力：3人/组
1.2.2.2工艺流程
1)钢板试就位，划出打孔点
2)电锤打孔
3)成型螺栓孔清洁
4)补埋钢板就位，螺栓就位
5)检测进位准确性、调平，并将埋板紧固。
6)自检、隐蔽工程验收并记录。
1.2.2.3技术要求
1)埋板就位要确保其主体建筑的平整性
2)螺栓紧固时应把弹垫压平为止
3)使用力距扳手对安装的螺栓进行检验
4)补埋钢板安装时应避免对建筑主体的破坏
5)补埋钢板安装完毕后不应发生变形
1.2.2.4安装说明：
1)钻孔。空心材料或材质较低，采用旋转钻孔，不用锤击；砼及石材采用锤击钻孔。
2)清孔。
3)将胀栓管插入至孔底，安置补埋钢板，并校正位置安装螺栓，螺栓紧固程度达到能把弹垫压平水平。如遇到钢筋可在其附近加连接板，进行二次连接固定。
2.安装前施工准备
2.1施工准备
2.1.1 施工文件准备
项目经理组织项目部管理人员制订施工必须的技术文件和管理文件，用于指导施工全过程的设计、采购、加工制作、施工安装、服务、质量控制、安全和环境管理。
2.1.1.1技术文件准备
a.施工设计图样
b.设计计算书
c.材料采购文件
d.构件、组件的加工制作文件
e.作业指导书
f.检验、监视测量点的设置及验收准则
2.1.1.2管理文件准备
a.技术经济文件----施工组织设计
b.安全和环境管理方案
c.资金使用计划
d.作业人员调度计划
e.设备、机具调度计划及维护保养计划
f.计量器具调度计划及检定计划
g.材料采购供应计划
h.外协加工供应计划
2.1.2 人员准备
2.1.2.1 培训：参与项目的全体管理人员和作业人员
我公司按ISO9001 质量保证体系要求，对进入本项目的所有管理人员和操作工人进行项目培训，主要有以下内容：
1)项目概况交底：使员工对项目结构、装饰内容、工期、质量标准有一个清楚了解。负责人：项目经理 培训时间：0.5 天
2）技术安全交底：分阶段、工序进行技术安全交底，并由接收交底人签字。负责人：技术员 培训时间：1 天
3）难点交底：对项目设计、施工的难点进行交底，使员工掌握项目设计和施工的关键所在。负责人：项目经理 培训时间：1 天
4）岗位责任交底：使员工对每个岗位的职责有一清楚认识，从而掌握本岗位的重点工作要求。负责人：施工队长 培训时间：1 天
2.1.2.2技艺评定
a.技艺评定内容
公司按照《过程运行控制程序》的要求，对工程特殊过程作业人员进行评定。评定主要内容：根据要求制作三个试件,制作的环境条件和材料、设备需与进入现场的一致；按照验收准则监视制作过程，检验试件，评价并确认其上岗能力。
b.需评定的特殊过程
焊接过程；施加预应力
2.1.3 设备、机具准备
2.1.3.1 项目部根据设备调度计划，制定设备进场鉴定计划，并组织鉴定。以保证进场设备具备过程能力。
2.1.3.2 设备管理员对具备进场资格的设备和机具建立设备台帐，制定“设备维护保养计划”，填写设备履历表，为设备建立户口档案。
2.1.3.3 设备的使用实行包机制，定人定机，按操作规程要求上岗操作。设备管理员将《设备操作规程》打印、上墙。
2.1.4 材料准备
制定材料供应计划
2.1.4.1 依据：
设计文件提供明确的采购信息、构件加工信息；
施工方案（施工顺序、作业方案）；
资金状况。
2.1.4.2 采购部制定采购计划和外协加工计划。提出材料用量一览表、外协加工件一览表。
2.1.4.3 根据工期及施工顺序编制材料进场供应计划。
2.1.4.4 签订采购合同。
2.1.4.5 在成批进料之前，及时进行玻璃、铝型材、结构胶、耐候胶、相关辅材的相容性试验，确保材料质量。
2.2施工前的检查
2.2.1 构件及板块半成品质量记录验收
构件和板块制作完后，质检员按施工图要求和有关规范之规定对半成品进行验收。外形几何尺寸的允许偏差应符合JGJ102-2003《玻璃幕墙工程技术规范》、JGJ133-2001《金属与石材幕墙工程技术规范》和JG3035-1996《建筑幕墙》标准。
构件及板块成品出厂时，具备如下产品质量证明书和技术文件：
2.2.1.1设计更改文件，应在图中注明修改部位；
2.2.1.2制作中对问题处理的协议文件；
2.2.1.3所用材料的质量证明书和实验报告；
2.2.1.4发运构件清单。
2.2.2 构件及板块预检
2.2.2.1检查构件型号、数量；
2.2.2.2检查构件有无变形，发生变形应予以矫正和修复；
2.2.2.3检查构件外形和安装孔间的相关尺寸，划出构件的轴线和准线；
2.2.2.4检查连接板、夹板、安装螺栓是否齐备，检查摩擦面是否生锈；
2.2.2.5不对称的主要构件应标出其中心位置；
2.2.2.6清除构件上的污垢、积灰、泥土等，油漆损坏处应及时补漆。
2.3测量方法
测量放线的目的是为了确定幕墙的分格尺寸，减少土建施工偏差给幕墙安装带来的不便，为施工图提供准确的设计依据,为幕墙安装提供必要的保障。
2.3.1施工放线依据
2.3.1.1施工放线方案图
方案图中必须标明建筑物的轴线，建筑物的外轮廓线、窗洞口位置和尺寸、幕墙的外轮廓线、水平分格线、垂直分格线等。
1）建筑物的轴线
土建施工单位必须提供该建筑的主要轴线，当只能提供施工控制线时，最好能导出轴线，为幕墙放线施工做好准备工作。
2）正负零线
土建提供的正负零线便是高度方向放线的依据，当土建单位提供标高控制线时，最好能导出正负零线，这样可减少在尺寸换算过程的失误。
3）安全技术交底
根据各工程的具体情况，施工队应按照技术人员提供的安全技术交底配合此作业指导书进行施工。
2.3.2资源配备
2.3.2.1人员
4-6人/组。
2.3.2.2设备机具配备
经纬仪一台、水准仪一台、对讲机三部/组、吊线锤、铁锤、电焊机、30米钢尺、5米卷尺、墨斗、电钻、记录本、铅笔、水平管等。
2.3.2.3主要材料
5#角钢、0.8mm钢丝、焊条、墨水、M10x95膨胀螺栓、钻头等。
2.3.3环境要求
为保证吊线的准确性，放线工作时，须天气晴朗、光线充足，同时必须保证在风力小于四级的天气情况下进行，超过四级风力时应停止测量放线的工作。
2.3.4施工顺序
2.3.4.1邀请土建技术人员到场，提供准确的轴线(或水平控制线)、正负零线（或标高控制线）以及各层的500mm线。
2.3.4.2根据土建提供的轴线确定各个立面距建筑轮廓线最近的轴线，并用墨斗将线弹于楼板或地面上。
2.3.4.3用经纬仪将确定的轴线引到各个面上，并用墨斗将该线弹到墙上，该工序完成后建筑物的各个面的两端将各有一条由上到下的通线，此线便是确定建筑物最小包容面的基准线。
2.3.4.4按照施工方案要求的最小距离，由确定的基准线分别于各个面的两端水平外放该距离，确定两点，然后由此两点用钢线拉一通线。
2.3.4.5上述通线必须层层拉线，然后由专人测量各层墙面距该线的最大和最小距离，并记录。
2.3.4.6根据建筑物的情况，选取某一窗口的位置由正负零线起用30米钢尺向上将各层理论标高位置标于墙上。
2.3.4.7用水准仪将各层500mm线放到上述窗口位置，并用卷尺下返500mm找到各层实际标高位置。
2.3.4.8测量实际标高位置与理论标高位置的偏差（高为正，低为负），并作记录。
2.3.4.9将记录交于设计人员，以便及时调整幕墙最小外放尺寸、水平尺寸及垂直分格尺寸。
2.3.4.10根据设计人员重新调整后的最小外放尺寸，固定角钢。
2.3.4.11角钢上的交点处用电钻钻孔，并将0.8mm钢丝由该孔穿出后固定在角钢上，下面用吊锤吊直。
2.3.4.12接下来便是确定各个面的分格尺寸，做出水平分格的基准线。然后按照图纸中的分格尺寸从某一已定位的轴线开始将各分格的分格线用0.8mm钢丝在所拉水平基准线处吊线，用钢丝固定。
2.3.4.13垂直方向的分格尺寸待立柱安装完成后进行。
2.3.5放线工作的复测、检查
2.3.5.1放线完成后应组织相关人员对照图纸对所有的线进行全面检查，确保放线的准确性。
2.3.5.2对于关键线及关键面隔1-2天必须对线及面进行检查测量， 一旦发现线、面偏离原设计位置，应及时进行调整。
2.3.6测量数据的汇集、整理
经过对建筑物的测量，对土建结构的施工状况有了一个明显认识，为了形象直观地反映我们的测量结果，对测量数据进行汇集整理。
2.3.6.1当实物误差较小，与图纸基本吻合时，采取在原施工图上注明偏差的方法；当实物误差较大，采取绘制图纸反映测量结果的方法，即成果图的绘制。
2.3.6.2测量数据的汇集、整理不仅能形象反映我们的测量结果，同时还可以为设计人员提供方便，也能形象地向甲方及其他施工单位更有效地解释方案设计更改的理由，也为我们施工安排提供更丰富的原始资料，并及早地为所要处理的问题作准备。
2.3.6.3测量数据的汇集、整理工作由设计人员在室内进行。
1)工作程序：
a.查建筑图，核对测量记录。
b.根据测量数据，在建筑图上标示或绘制测量成果图草图。
c.检查是否有遗漏，正式绘图
d.对测量结果的处理方案及说明
e.会审、会签，归档。
2)关键程序：建筑图与测量数据核对与标示。
注：根据测量结果及会签的幕墙设计方案图纸，完成施工图设计。
3.运输方式
远距离采用火车或汽车运输。近距离（施工现场）采用平板车或施工电动提升机等运转材料构件。
3.1构件场外运输
3.1.1装卸、运输过程中均不得损坏构件并防止构件变形；
3.1.2运输的构件应按吊装的要求程序进行，并考虑配套供应；
3.1.3对大型和异形构件，应结合运输的客观条件（装卸车设备、起重量、运输道路宽度及转弯半径，通过市区交通的许可—桥梁、低空架线、隧道、立交桥等）制定运输方案；
3.1.4构件应对称放置在运输车上，装卸车应注意对称操作，确保车身和车上构件的稳定；
3.1.5使用活络平板挂车运输长构件时，应在主车上设有转向装置；
3.1.6构件运输过程中，堆放应用垫木，用紧绳器固定。防止构件在运输过程中松动和滑移，对于重心不稳的构件，还应采用支架稳定。
3.2构件场内运输
运输便道路面应平整，路基坚实，并有排水要求，道路的转弯半径应适合场内运输构件的需要，并应设置回车道。单行便道宽度：汽车为3.5m，平板车为4.5m；双行便道宽度：汽车6-6.5m，平板车9m。
4.工艺流程
4.1明框玻璃幕墙分项工程安装流程（工艺流程图附后）
放线测量→施工图设计→构件制作→板块制作→安装夹持件→安装铝型材骨架→防火、避雷安装→板块安装→扣板安装→开启扇安装→淋水试验→清洁→验收交付
4.2石材幕墙分项工程安装流程（工艺流程图附后）
放线测量→施工图设计→构件制作→板块制作→安装转接件→焊接验收→防腐处理→立柱安装→横梁安装→防火安装、避雷安装→石材板块安装→注耐候密封胶→清洁→验收交付
4.3外墙防水涂料分项工程施工流程（工艺流程图附后）
基层处理→基层→刷喷涂料→检查
4.4钢结构雨蓬分项工程安装流程（工艺流程图附后）
测量定位→钢结构安装→外包铝单板安装→安装玻璃板块组件→调整玻璃板块→固定玻璃板块→ 验收交付
4.5铝板雨蓬分项工程安装流程（工艺流程图附后）
安装转接件→焊接验收→防腐处理→主龙骨安装→主龙骨与连接件连接→次龙骨安装→防腐处理→板块安装→注耐候密封胶→清洁→验收交付
4.6铝合金上悬窗安装流程（工艺流程图附后）
熟悉图纸 →检验洞口尺寸→ 窗框安装→ 窗扇安装→ 玻璃安装→五金件安装→ 验收交付
5.分项工程施工步骤及方法
5.1明框玻璃幕墙的安装施工
5.1.1 放线测量
5.1.1.1 建筑物测量
1)工艺流程
熟悉了解建筑结构与幕墙设计图→对整个工程进行分区、分面→确定基准测量层→确定基准测量轴线→确定关键点→放线→测量→记录原始数据→更换测量立面（或层次）→重复上面程序→整理数据→分类→处理或上报设计室。
2)资源需求
a.机具：冲击钻、电焊机、水准仪、卷尺、吊锤、铁线、固定用角铁。
b.人员：每组4—6 人。
3)技术要求
a.理解设计意图及建筑结构设计图纸；
b.分类分区要合理；
c.找准关键层、基准层轴线及关键点；
d.各种仪器使用准确、熟练；原始记录要求齐全。
5.1.1.2 测量成果图绘制：
1）工艺流程：
查找建筑图→对照测量记录→根据记录及建筑图、幕墙设计图绘制草图→检查是否有遗漏→正式绘图→清理、整理→对问题的处理方案及说明→会审、会签。
2）技术要求：
a.对测量结果要认真审查；
b.图纸反映的情况要全面、真实、准确；
c.对图纸的审查要严肃认真；对问题的处理要切实可行；
5.1.2 连接件安装
作用是将幕墙与主体结构连接起来。依据施工图并结合施工放线图进行测量，在测量时对应埋件的施工位置，保证工程顺利进行。
1)主要材料：连接件、螺栓
2)工艺流程：熟悉图纸及技术交底→熟悉施工现场→寻准予埋铁件对准竖梁线→拉水平线控制水平高度及进深位置→栓连→检查→紧固→防腐处理→记录
3)器具：限力板手、水平管、水平尺、角尺
4)人员：3—5 人/组
5)技术要求：
熟悉图纸，不放过每一个细节；对原材料、半成品进行质量控制及存放现场管理；检查连接件安装位置是否准确，严格控制好各项质量，尤其是扭曲、翘曲等误差；熟悉各项施工程序，了解特殊工种的操作程序，严格控制施工按规范进行；验收严格认真，记录详细真实。
5.1.3 立柱安装
5.1.3.1 定位放线
1）主要材料：加工完成的铝型材、连接插芯、连接螺栓、隔离垫片
2）工艺流程：
熟悉了解图纸要求→做好准备工作（包括所有工器具的准备）→在施工现场找准所放线的位置→在关键层打水平线→寻找辅助层打水平线→找出立柱放线定位点→将定位点加固→拉水平线→检查水平线的误差→调整误差→进行水平分割→复查水平分割的准确性→吊垂直线→检查垂直度→固定垂直线→检查所有放线的准确线→重点清查转角、交面位置的放线情况。
3）资源要求
a.工具：水平管、水准仪、经纬仪、索具螺旋扣、吊锤、电焊机、铁线、电焊条及其固定支点用的角铁。
b.人员：3－6 人，要求技术水平比较全面。
4)技术要求
熟悉图纸弄清弄懂设计意图；
熟悉各种操作的过程，顺序；
对全过程进行质量控制；
对折线幕墙模板加工要准确；转角位置的放线要准确无误；
误差控制在放线阶段<0.5mm；
全面控制与设计差值，如可调节尺寸有大的出入与设计师联系；
做好详细的放线记录。
5.1.3.2 转接件安装
经立柱安装前定位放线，着手进行90热镀锌铁码的安装。热镀锌铁码可在此间安装，也可以与立柱同时进行，两种
