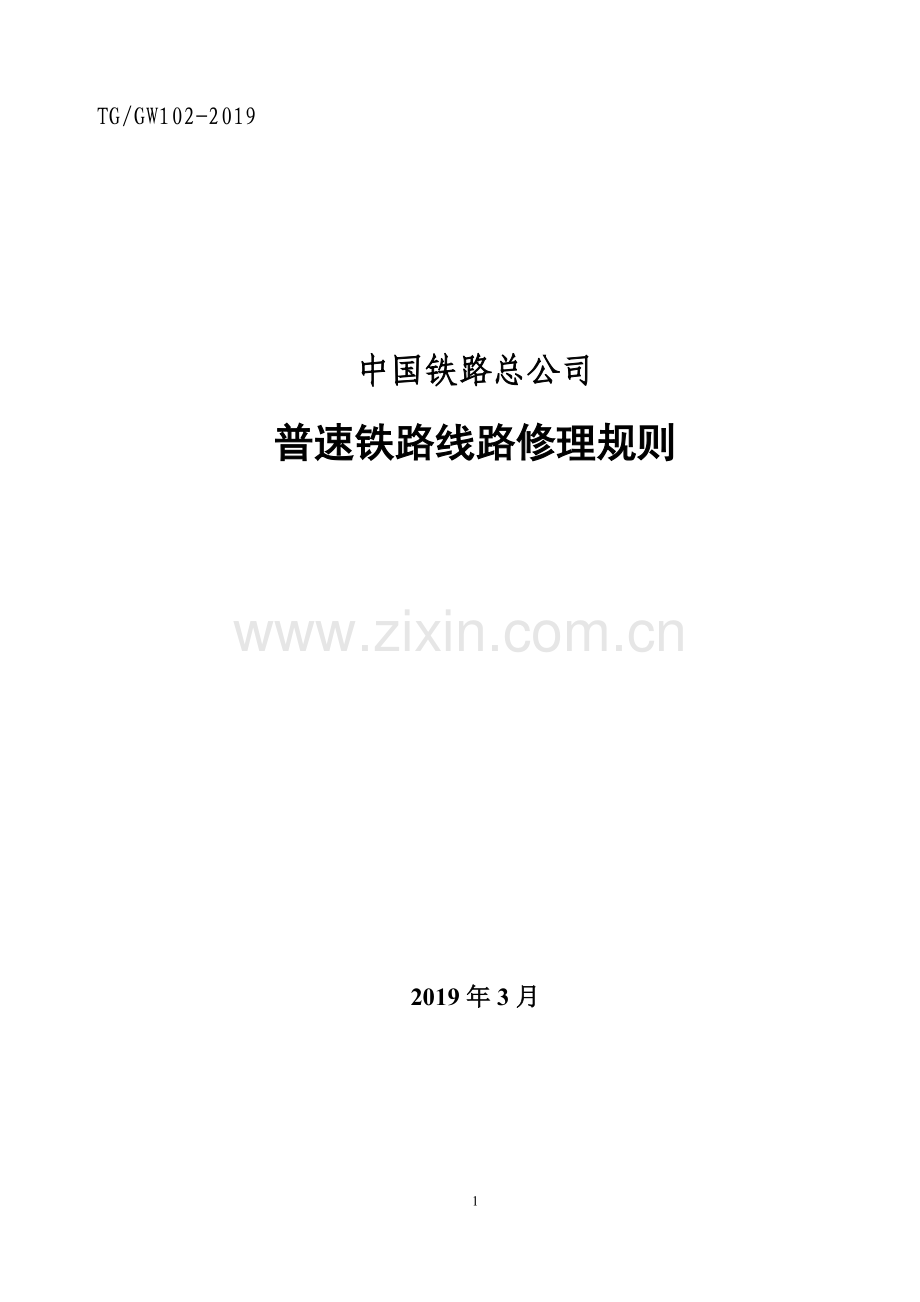

TG/GW102-2019中国铁路总公司普速铁路线路修理规则2019年3月前言2006年铁道部发布的铁路线路修理规则（铁运2006146号）对指导线路修理，保证线路质量，确保铁路运输安全生产起到了重要作用。十多年来，铁路管理体制发生了较大的变化，工务“线桥结构现代化、施工作业机械化、企业管理科学化”取得了长足进步，工务维修体制改革收到了显著成效，现行铁路线路修理规则已不适应铁路改革和运输发展的要求。为贯彻落实“强基达标、提质增效”工作主题，不断提高普速铁路线路维护管理水平，提升线路设备质量和设备修理效率效益，中国铁路总公司工电部组织对铁路线路修理规则进行了修订，并更名为普速铁路线路修理规则。本规则共分十一章和八个附录，主要规定了线路设备修理工作内容及工作组织、线路设备标准和修理要求、线路设备修理主要作业要求、线路设备大修设计及预算、线路设备修理标准、线路质量评定、线路设备检查、道口看守、平面和高程控制网、附则等内容。本规则体现了进一步深化工务维修体制改革，实行检养修分开、车间组织生产、设备分级管理以及“集中修、专业修、机械修”的精神，吸收了近年工务维修体制改革和相关科研课题研究成果，吸纳了各铁路局集团公司线路维护管理经验，在确保安全的前提下，按照设备分级管理以及周期修与状态修相结合的原则，对设备修程修制、维护标准、检查评价等进行优化调整，以提高线路修理的科学性、经济性。请各单位在执行本规则过程中认真总结经验，及时将意见反馈给中国铁路总公司工电部（北京市海淀区复兴路10号，邮政编码：100844），供今后修订时参考。本规则技术总负责人：康高亮、王保国本规则主要起草人：赵文芳、曾宪海、郭战伟、吕关仁、吴细水、张晓阳、田新宇、杨飞、马战国、肖俊恒、王树国、蒋金洲、姜子清、田常海、胡玉堂。本规则主要审查人：李育宏、牛道安、万坚、杨忠吉、姚冬、杨桉、孙晓南、贾跃军、冯文波、邱金帅、罗国伟、刘丙强、涂文靖、刘维帧、刘秀波、唐文龙、孟亮、江广坤、马生、闵国石、李明、雷重振、代永波、奚绍良、詹文华、陈福宾、许圣强、赵英超、谭丙磊、康庆涛、支洋、张启峰、魏刚、贾桂良。目 录第一章 总 则 第二章 线路设备修理工作内容及工作组织 第一节基本要求第二节 工作分类第三节 工作内容第四节 管理组织第五节 工作计划第六节 管理信息化第三章 线路设备标准和修理要求第一节 线路平面第二节 线路纵断面第三节 有砟道床第四节 无砟道床第五节 轨枕第六节 钢轨第七节 联结零件第八节 轨道加强设备第九节 道岔及钢轨伸缩调节器第十节 无缝线路第十一节 护轨第十二节 道口、防护栅栏第十三节 标志、标记第四章 线路设备修理主要作业要求 第一节 线路清筛施工作业第二节 更换道岔施工作业第三节 大修列车换轨换枕施工作业第四节 铺设无缝线路施工作业第五节 换铺轨排施工作业第六节 起道捣固、垫砟和垫板作业第七节 拨道和改道作业第八节 无缝线路维修作业第九节 大型养路机械捣固维修作业第十节 调整轨缝作业第十一节 可动心轨辙叉道岔及钢轨伸缩调节器作业第十二节 钢轨维护作业第十三节 冻害垫板作业第十四节 无砟轨道精调整理作业第十五节 无砟道床维修作业第五章 线路设备大修设计及预算 第六章 线路设备修理标准 第一节 线路设备修理周期第二节 轨道静态几何不平顺容许偏差管理值第三节 轨道动态几何不平顺容许偏差管理值第四节 线路设备大修和维修验收标准第五节 线路设备修理验收办法第七章 线路质量评定 第八章 线路设备检查 第一节 基本要求第二节 线路静态检查第三节 线路动态检查第四节 钢轨检查第五节 计量器具检定第九章 道口看守第一节 基本制度第二节 道口看守作业第十章平面和高程控制网第十一章附则附录一 线路修理总量计算方法附录二 轨枕间距尺寸计算方法附录三 普通线路常备材料数量参考标准及规定附录四 无缝线路常备材料、工具数量参考标准附录五 养路机械设备及交通工具配置参考标准附录六 铁路桥梁道砟桥面护轨改造方案附录七线路设备状态评定统计报告附录八本规则用词说明第一章 总 则第1.0.1条 为贯彻落实“强基达标、提质增效”工作主题，适应普速铁路运营要求，规范线路设备管理，提高线路设备修理和技术管理水平，特制定本规则。第1.0.2条 线路设备修理的基本任务是通过科学合理和经济的维修策略，保持和恢复线路设备安全性、可靠性。第1.0.3条 线路设备修理分为线路设备大修和维修。线路设备大修是为全面恢复和提高线路设备固有可靠度而对线路进行的大规模修理。线路设备维修是根据线路设备变化规律，维持列车以规定速度安全和不间断地运行而对线路进行的日常维护和小规模修理。第1.0.4条 线路设备修理采用周期修与状态修相结合。线路设备大修以周期修为主，日常维修以状态修为主。第1.0.5条 线路设备修理应贯彻“修理标准与线路等级匹配、投入产出经济合理”理念，实行线路分级管理。第1.0.6条 优化劳动组织，实行检、养、修分开，大力推进检测、修理专业化建设；积极推行工务、电务、供电等专业日常维修一体化管理，促进专业管理和综合管理融合。第1.0.7条 线路设备修理实行天窗修制度，铁路局集团公司应安排足够数量的天窗，以满足线路设备修理的需要。大力推广“集中修”。第1.0.8条 积极推行机械化，采用新技术、新设备、新材料、新工艺，改善劳动条件，提高作业效率，保证作业质量。第1.0.9条 积极利用现代检测监测技术加强线路检测，利用大数据提升智能化分析水平，实现对线路的智能分析，精准修理，完善生产信息管理系统，提升科学管理水平。第1.0.10条 线路设备修理工作应遵守本规则。铁路局集团公司应根据本规则制定实施细则。第1.0.11条 本规则适用于1435mm标准轨距和线路允许速度200km/h以下的铁路（仅运行动车组列车的铁路、重载铁路除外）。重载铁路暂由铁路局集团公司规定，非标准轨距铁路线路修理办法由铁路局集团公司规定，并报中国铁路总公司备案。本规则未涉及的内容按相关规定执行。第二章线路设备修理工作内容及工作组织第一节基本要求第2.1.1条 积极推进机械化、标准化、信息化，提高修理质量和作业效率，确保作业安全。第2.1.2条 线路设备大修应按照“运营条件匹配、轨道结构等强、修理周期合理、线路质量均衡”和“全面规划、适度超前、区段配套”原则，根据运输需要及线路设备变化规律，及时对线路设备进行更新和修理，恢复和提高线路设备强度。线路设备大修项目原则上应按周期安排，并可根据设备状态评价结果合理调整。线路设备大修应由专业大修设计、施工队伍承担。因线路设备大修引起其他设备变动时，应由铁路局集团公司在相应的大修计划中统一安排。第2.1.3条 线路设备维修应坚持“预防为主、防治结合、修养并重、严检慎修”原则，根据线路设备变化规律，合理安排计划维修与临时补修，有效预防和整治线路病害，有计划地补偿线路设备损耗，保持线路设备完整和质量均衡，延长设备使用寿命，以取得较好的技术经济效益。线路设备维修项目原则上按状态评价结果安排修理。第2.1.4条 推进道岔统型化、钢轨和道岔无缝化，加快薄弱和老化设备改造，提高轨道结构强度和可靠性。积极推广应用钢轨保护技术，改善轮轨关系，从源头上减少轮轨动力作用对轨道的影响，延长钢轨使用寿命和线路维修周期。第二节工作分类第2.2.1条线路设备大修是恢复或提高轨道结构强度的修理作业，根据线路设备各部件状态变化规律的不同，线路设备大修可分为：一、钢轨大修。二、道岔大修。三、轨枕大修。四、道床大修。五、线路中修。六、扣件大修。七、道口大修。八、其他大修（以上未涵盖的线路设备大修项目列其他大修）。无缝线路更换新轨大修时，应做好无缝线路前期工程，道床、轨枕等应满足无缝线路铺设条件。因线路设备大修引起其他设备变动时，应由铁路局集团公司在相应的大修计划中统一安排。第2.2.2条 线路设备维修分为：计划维修与临时补修。一、计划维修指根据线路及其各部件的变化规律，依据维修周期、结合设备状态评价，以大型养路机械为主要作业手段，全面调整和改善轨道空间线形线位，消除轨道结构病害，恢复道床弹性，更换失效轨枕和联结零件，调整轨道几何尺寸，消除钢轨轨头病害，达到钢轨目标廓形，以及其他各结构部件的修理等为主要内容的单项或多项修理，以恢复线路完好技术状态。二、临时补修指以小型养路机械为主要作业手段，对轨道几何不平顺超过临时补修容许偏差管理值及其他不良处所进行的临时性整修，以保证行车安全和平稳。第三节工作内容第2.3.1条 钢轨大修主要内容。一、无缝线路或普通线路更换新轨、再用轨。1.铺设新轨无缝线路：焊接、铺设新钢轨，全面更换新扣件、钢轨伸缩调节器（以下简称调节器）、胶接绝缘钢轨（接头），更换或改造不符合规定的护轨（不含钢梁明桥面护轨，下同），按设计锁定轨温锁定线路，埋设位移观测桩，设置观测标尺或标记。2.铺设新轨普通线路：铺设新钢轨，全面更换新扣件、调节器、接头联结零件、绝缘接头（胶接绝缘接头）及钢轨接续线，更换或改造不符合规定的护轨。3.铺设再用轨无缝线路：焊接、铺设再用轨，更换扣件、胶接绝缘钢轨（接头），更换或改造不符合规定的护轨，按设计锁定轨温锁定线路，埋设位移观测桩，设置观测标尺或标记。4.铺设再用轨普通线路：铺设再用轨，更换扣件、接头联结零件、绝缘接头（胶接绝缘接头）及钢轨接续线，更换或改造不符合规定的护轨。二、更换失效轨枕、严重伤损混凝土枕。三、扣件涂油，混凝土枕螺旋道钉改锚。四、补充道砟，整修线路，恢复、安装轨道加强设备。五、整修道口。六、抬高因线路换轨大修需要抬高的道岔、桥上线路，加高挡砟墙(块)。七、补充、修理位移观测桩和观测标尺，刷新钢轨标记。八、回收旧料，清理场地，配置常备材料。第2.3.2条道岔大修主要内容。一、成组更换新道岔和新岔枕（含道岔道床清筛、更换道砟），成组更换道岔钢轨及联结零件，道岔无缝化改造。铺设无缝道岔时，含焊接或冻结钢轨、更换胶接绝缘钢轨(接头)，按设计锁定轨温锁定道岔，埋设位移观测桩，设置观测标尺或标记。二、同步更换道岔前后引轨（含岔后连接曲线、道岔前后夹直线钢轨）、过渡轨枕。三、同步清筛道岔前后夹直线道床。四、整修道岔及其前后线路。五、补充、修理并刷新标志、标记。六、回收旧料，清理场地，配置常备材料。第2.3.3条轨枕大修主要内容。一、成段更换轨枕及扣件，成段增加轨枕配置及扣件，成段更换再用轨枕及扣件。二、清筛道床，补充道砟，整治道床翻浆冒泥和超过15 mm的冻害。三、整修线路，安装轨道加强设备。四、整修道口。五、回收旧料，清理场地，配置常备材料。第2.3.4条道床大修主要内容。一、成段道床全断面清筛,补充道砟，改善道床断面，整治道床翻浆冒泥和超过15 mm的冻害，更换一级道砟。二、校正、改善线路纵断面和平面。三、更换失效轨枕和严重伤损混凝土枕。四、整修或更换螺旋道钉和失效的联结零件。五、整修道口及其排水设备。六、抬高因道床大修需要抬高的道岔、桥上线路，加高挡砟墙(块)。七、补充、修理并刷新标志、标记。八、回收旧料，清理场地。第2.3.5条 线路中修主要内容。一、道床边坡清筛，补充道砟。二、道岔及其夹直线道床全断面清筛或更换道砟。三、站线道床清筛或更换道砟。四、整治道床翻浆冒泥。五、更换失效轨枕和严重伤损混凝土枕。六、更换失效联结零件。七、整修、补充轨道加强设备。八、整修道口及其排水设备。九、补充、修理并刷新标志、标记。十、回收旧料，清理场地。第2.3.6条扣件大修主要内容。一、成段更换状态不良、锈蚀伤损严重的扣件，扣件涂油等。二、成段混凝土枕螺旋道钉改锚。三、调整线路几何尺寸。第2.3.7条道口大修主要内容。一、整修道口平台。二、更换道口铺面、护轨。三、清筛道床或更换道砟，更换失效及严重伤损轨枕、扣件，整修线路及其排水设备。四、补充、更新、修理、刷新防护设施。五、回收旧料，清理场地。第2.3.8条计划维修主要内容。一、大型养路机械捣固维修。1.对线路、道岔（调节器）平面和纵断面进行测设及优化，通过全面起道、拨道、改道、捣固、稳定，调整几何形位，改善道床弹性。混凝土枕地段，捣固前撤除所有调高垫板。2.调整道岔（调节器）各部尺寸，拨正曲线，调整超高。3.整治道床翻浆冒泥，清筛枕盒和边坡不洁道床，补充道砟，整理道床。4.更换、方正和修理轨枕。5.调整轨缝，整修、更换和补充轨道加强设备，整治爬行，锁定线路、道岔。6.矫直、焊补、打磨钢轨，综合整治接头病害。7.全面整修、更换和补充联结零件并除锈涂油。8.全面整修护轨。9.整平路肩，清理弃土，清除道床杂草和路肩大草。10.整修道口及其排水设备。11.补充、修理并刷新标志、标记，回收旧料。12.其他病害的预防和整治。二、钢轨打磨列车打磨。钢轨（包括道岔和调节器）打磨分为预打磨、预防性打磨和修理性打磨。预打磨是对铺设上道后新钢轨的打磨，去除脱碳层，消除焊缝不平顺和运输、施工中产生的初始缺陷。预防性打磨是对钢轨进行的周期性打磨，按目标廓形打磨钢轨，消除已产生的表面裂纹，减缓曲线钢轨侧面磨耗，预防产生波磨、剥离掉块、肥边等病害，延缓滚动接触疲劳裂纹产生和发展。修理性打磨(或铣磨)是对已产生病害钢轨进行修理，减缓波磨，消除钢轨表面的擦伤、肥边和表面裂纹等病害。打（铣）磨列车对成段钢轨或整组道岔（调节器）进行修理；小型钢轨打磨机对焊缝、道岔（调节器）打磨列车打磨受限区等进行打磨修理，并做好廓形平顺连接。三、扣件维修。对扣件进行全面检查、整正、紧松补缺、除锈涂油、螺旋道钉改锚等。四、有砟轨道精调整理。根据轨道动、静态几何尺寸检测数据，成段对有砟轨道几何尺寸进行调整。五、无砟轨道精调整理。根据轨道动、静态几何尺寸检测数据，对无砟轨道进行全面、系统地调整，使轨道静态几何状态符合标准要求。六、无砟道床维修。无砟道床维修主要是对无砟道床伤损进行修补和道床结构损坏进行修复。七、整治道床翻浆冒泥，均匀道砟，整理道床。八、整治绝缘接头病害。九、调整轨缝，修理、补充轨道加强设备，锁定线路。十、焊补钢轨、高锰钢辙叉，采用小型养路机械打磨钢轨、焊缝、尖轨、辙叉，整治钢轨接头病害。十一、无缝线路应力放散、调整、锁定。十二、更换伤损钢轨、道岔（调节器）轨件，钢轨焊复。十三、曲线上股钢轨侧面润滑及钢轨顶面摩擦控制。十四、更换、修理轨枕。十五、成段整修护轨。十六、修补达到级及以上伤损的无砟道床。十七、整修防沙设备，整治冻害。十八、整修道口，清除道床杂草和路肩大草。十九、补充、修理并刷新标志、标记。二十、季节性工作及其他工作。第2.3.9条临时补修主要内容。一、整修轨道几何不平顺超过临时补修容许偏差管理值的处所。二、更换或处理折断、重伤钢轨及焊缝。三、更换达到更换标准的伤损夹板，更换折断的接头螺栓、道岔护轨螺栓、可动心轨凸缘与接头铁联结螺栓、可动心轨咽喉和叉后间隔铁螺栓、长心轨与短心轨联结螺栓、钢枕立柱螺栓等。四、处理不良绝缘接头。五、调整严重不良轨缝。六、更换或整治失效无砟道床。七、整修严重不良的道口设备。八、处理线路其他故障。九、其他需要临时补修的工作。第四节管理组织第2.4.1条线路设备大修施工管理组织。大修施工单位应具备如下设施：一、铁路局集团公司应根据近、远期规划，统筹安排，修建必要的大修基地。大修基地应有足够的配线和场地，具备必要的生产和生活设施，交通便利。二、配备与大修施工任务相适应的施工机械、交通运输工具、通信设备和相应的检修设施。三、配备宿营车辆等必要的流动生活设施。第2.4.2条线路设备大修施工组织设计。线路设备大修施工单位应依据设计文件进行现场调查和施工测量，研究制定施工方案；按工程件名及批准的施工计划编制施工组织和安全技术措施。其主要内容如下：一、编制依据及设备现状。二、施工技术条件和技术标准。三、施工计划和施工进度安排。四、工程数量及材料供应。五、施工方法、劳动组织、机具使用和施工配合。六、施工作业程序。七、施工安全、质量和进度控制措施。八、施工临时设施。第2.4.3条线路设备大修施工管理。线路设备大修施工必须认真贯彻执行“安全第一、预防为主”的方针，严格执行各项施工作业标准，科学组织施工，确保施工安全、质量和进度。一、施工单位应按照设计文件、有关技术标准和施工工艺流程组织施工，合理控制施工和慢行长度。二、施工负责人应加强施工管理，落实安全责任制。三、线路设备大修施工实行安全监督制度。负责设备管理的工务段，必须派人常驻施工工地，加强与施工单位的联系，相互配合，密切协作，协助检查施工安全和施工质量。工务段应对施工全过程进行监督，发现施工安全隐患及质量问题时应责令施工单位立即纠正，危及行车安全时有权责令其停止施工。四、施工单位必须建立以下制度。1.施工三检制在每次开工前、施工中和线路开通前，施工负责人应组织有关人员分别按分工地段对施工准备、施工作业方法、线路设备状态和线路开通条件进行检查。2.巡查养护制施工现场应设置巡养人员，对施工地段进行巡查和养护，发现并及时消除危及行车安全的处所。3.工序交接制前一工序应给后一工序打好基础，在前一工序完成后，应由施工负责人组织工序负责人进行交接。4.隐蔽工程分阶段施工制度每阶段完成后，施工单位应会同接管单位共同检查，并填写记录，确认符合设计要求，方准开始下一阶段施工。5.岗前培训制度职工上岗前必须经过安全教育和技能培训，经考试考核合格，并取得岗位培训合格证书后，方可上岗；采用新工艺、使用新设备时，必须首先制定安全保证措施和操作规程，并对职工培训后方准进行操作和调试。6.安全检查分析制度施工安全工作应抓早、抓小、抓苗头、抓薄弱环节，应定期加强检查，重点加强季节性、节假日和工地转移前后的检查，及时消除隐患；应组织开展事故预想活动，预防事故的发生；对事故苗头和事故应及时分析、处理，吸取教训。第2.4.4条线路设备大修施工机械管理。施工单位应建立健全各种施工、运输和装卸机械的管理制度，加强设备台账和技术档案的管理，实行岗位责任制，严格执行设备检修保养制度，保证配件储备，提高设备完好率。第2.4.5条线路设备大修材料管理。一、施工单位应建立健全材料管理制度，不得使用质量、规格不符合标准或出厂证件不符合要求的材料。二、材料应及时清点，堆码整齐，采取必要措施防止丢失或损坏。三、下道旧料应及时回收，做到工完料净。四、应按规定办理材料的收发、运送、使用和交接手续。第2.4.6条线路设备维修管理组织。工务段的管辖范围：正线线路延展长度不宜超过1500km，特殊情况下由铁路局集团公司规定；山区铁路、管辖范围内有编组站或一等及以上车站时，管辖正线长度可适当减少。线路车间的管辖范围：正线延展长度单线以6080km为宜，双线以100120km为宜。工务段下设安全生产调度指挥中心和线路车间、重点维修车间、综合机修车间、探伤车间等。线路车间下设检查工区、维修工区、线路工区。支线铁路可只设车间，不设或少设工区。第2.4.7条线路设备维修实行检养修分开制度。检养修分开的基本原则是实行独立检查以及专业化、机械化集中修理。安全生产调度指挥中心负责指挥和监控全段日常生产，掌握作业和设备安全信息；汇总分析设备检查、监控数据，跟踪设备病害和缺陷的调查、复核及处理情况；掌握全段日作业计划，对日作业计划进行审核、协调和过程监控；跟踪掌握工电自轮运转特种设备、专用车辆运行状态和路料运输情况；指挥、处理突发情况等。线路车间作为组织维修生产的主体，组织制订车间年、月生产计划，周天窗维修计划以及日作业计划；组织设备检查、维护、验收；定期分析评价设备质量，跟踪考核维修、日常保持状态等。重点维修车间作为段实施机械化修理和专业修理的主体，负责配合大型养路机械作业、集中修作业，钢轨和道岔焊接等工作。综合机修车间负责养路机械维修保养，工具制作修理及线路配件修理，轨道车的运行及管理等工作。探伤车间负责钢轨探伤工作。线路工区负责线路巡查、临时补修、应急值守等。维修工区负责采用小型养路机械进行线路成段和道岔成组维修、配合大型养路机械作业、轨道伤损部件更换、道床翻浆整治、线路和道岔钢轨打磨、道口翻修及季节性重点工作等。检查工区负责线路的周期性设备静态检查、设备质量分析、作业验收和重点病害的调查、复核等。各铁路局集团公司可结合实际情况，对上述分工作适当调整。第2.4.8条大型养路机械维修组织形式。工务机械段负责大型养路机械作业项目。工务段负责大型养路机械作业地段的工作量调查、维修计划制订、维修方案设计、质量验收及其他作业项目。第2.4.9条凡影响行车的线路施工（特别规定的慢行施工除外）、维修作业，都必须纳入天窗，不得利用列车间隔进行。用于线路大修及大型养路机械作业的施工天窗不少于180min，维修天窗双线不应少于120min、单线不应少于90min。支线铁路应优化天窗设置，宜安排昼间天窗。第五节工作计划第2.5.1条线路设备大修施工计划。一、线路设备大修施工必须编制年度和月度施工计划。二、线路设备大修施工必须以正式批准的设计文件和施工计划为依据,并纳入铁路局集团公司的运输方案。三、线路设备大修施工单位应向有关部门和单位提报月度施工计划。经批准的施工计划，各单位均应严格执行。第2.5.2条线路设备维修计划。一、工务段应根据铁路局集团公司线路设备维修工作安排，编制年度分月维修计划（年度计划含各项技术指标），下达各车间。线路设备状态和线路日常保持状态的主要技术指标：1.线路设备状态评定合格率。2.线路日常保持状态评定合格率。3.道岔日常保持状态评定合格率。4.调节器日常保持状态评定合格率。5.轨道检查车检测质量合格率。工务机械段应根据铁路局集团公司下达的年度计划，编制年度分月维修计划。二、线路车间、重点维修车间应根据工务段下达的年、月维修计划和各项技术指标，编制月、周、日维修计划。其主要内容包括：1.维修主要项目、数量、地点、材料和人工数。2.工作量调查、设备检查、验收的人工数。3.日常巡检的主要内容、材料和人工数。4.临时补修人工数。5.天窗计划。三、探伤车间应根据有关规定和要求编制月度检查计划。其主要内容包括：1.检查的项目、范围、数量及时间。2.使用的仪器、量具、材料和人工数。第六节管理信息化第2.6.1条 加快和完善铁路局集团公司、工务段、车间、班组信息平台和网络通道建设，按要求配置硬件和网络，确保系统运行环境要求。加强人员培训，提高工务技术人员信息化应用水平。积极应用大数据、物联网、移动互联网、人工智能等信息技术，推进线路设备全服役寿命周期信息化管理。第2.6.2条 逐步建立健全信息管理系统，运用大数据分析，掌握设备变化规律，预测设备发展趋势，科学指导设备修理，合理控制设备修理成本。第2.6.3条 推广应用铁路工务安全生产管理信息系统，做好数据采集，强化作业关键环节控制，实现对线路设备状态、安全生产计划和作业过程控制的动态闭环管理，及时消除设备隐患，不断促进工务管理水平的提升。第三章 线路设备标准和修理要求第一节 线路平面第3.1.1条 在线路直线地段，两股钢轨顶面应位于同一水平。在线路曲线地段，应根据曲线半径和实测行车速度，在外股钢轨合理设置超高（允许速度大于120 km/h的线路宜按旅客的舒适条件进行检算和调整超高值）。超高按下列公式计算： H = 11.8 j= 式中 H超高（mm）；j平均速度（km/h）；R曲线半径（m）；Ni一昼夜各类列车次数（列）；Qi各类列车质量（t）；i实测各类列车速度（km/h）。按上式算出后，对未被平衡欠超高和未被平衡过超高分别按下列公式检算：Hc=11.8 - HHg=H - 11.8 式中 H实设超高（mm）；Hc未被平衡欠超高（mm）；Hg未被平衡过超高（mm）；max线路允许速度（km/h）；H货物列车平均行车速度（km/h）。未被平衡欠超高不应大于75 mm，困难情况下不应大于90 mm，但允许速度大于120 km/h线路个别特殊情况下已设置的90（不含）110 mm的欠超高可暂时保留，但应逐步改造；未被平衡过超高不应大于30mm，困难情况下不应大于50mm，允许速度大于160km/h线路的个别特殊情况下不应大于70 mm。实设超高在满足上述条件下，货物列车较多时，宜减小Hg，旅客列车较多时宜减小Hc。有砟轨道实设最大超高，在单线上不得大于125 mm，在双线上不得大于150 mm。无砟轨道实设最大超高不得大于175mm。第3.1.2条 如行车条件有较大变化，或曲线发生木枕压切、混凝土枕挡肩破损、钢轨不正常磨耗等情况，应根据实测行车速度和实际牵引质量，重新计算和调整超高。第3.1.3条 两线路中心距离在5 m以下的曲线地段，内侧曲线超高不得小于外侧曲线超高的一半，否则，必须根据计算加宽两线的中心距离。第3.1.4条 曲线超高顺坡。一、曲线超高应在整个缓和曲线内顺完，允许速度大于160 km/h的线路，超高必须在整个缓和曲线内顺完；允许速度大于120 km/h的线路，顺坡坡度不应大于1/(10max)；允许速度不大于120 km/h的线路，顺坡坡度不应大于1/(9max)。允许速度不大于160 km/h的线路，如缓和曲线长度不足，顺坡可延至直线上；允许速度为120（不含）160 km/h线路，在直线上顺坡坡度不应大于1/(10max )，在直线上顺坡的超高不应大于8 mm；允许速度不大于120 km/h的线路，在直线上顺坡坡度不应大于1/(9max ) ，在直线上顺坡的超高，有缓和曲线时不应大于15 mm、无缓和曲线时不应大于25 mm。 在困难条件下，可适当加大顺坡坡度，但允许速度大于120 km/h的线路不应大于1/(8max )；其他线路不应大于1/(7max)，且不得大于2。二、同向曲线两超高顺坡终点间的夹直线长度应满足表3.1.4的规定，允许速度不大于160km/h的特殊困难地段不应短于25 m。允许速度不大于120km/h的线路在极个别情况下不足25 m时，可在直线部分设置不短于25 m的相等超高段。如设置相等超高段困难，可在直线部分从较大超高向较小超高均匀顺坡。圆曲线或夹直线最小长度 表3.1.4线路允许速度（km/h）20016014012010080圆曲线或夹直线最小长度（m）一般140130110806050困难1008070504030三、反向曲线两超高顺坡终点间的夹直线长度应满足表3.1.4的规定，允许速度不大于160km/h的特殊困难地段不应短于25 m。允许速度不大于120 km/h的线路在极个别情况下不足25 m时，正线不应短于20 m，站线不应短于10 m；困难条件下可按不大于1/(7max)顺坡，特殊困难条件下超高顺坡可延伸至圆曲线上，但圆曲线始终点的未被平衡欠超高不得超过第3.1.1条的规定。四、允许速度不大于120 km/h的线路在特殊条件下的超高顺坡，铁路局集团公司可根据具体情况规定，但不得大于2。五、同一条曲线实设欠超高、超高顺坡率、夹直线长度（含曲线与道岔夹直线）3个技术参数，一般不应采用2个及以上的困难条件限值。第3.1.5条 圆曲线最小长度应满足表3.1.4的规定，允许速度不大于160km/h的特殊困难地段不应短于25 m。相邻两线采用反向曲线变更线间距时，如受圆曲线最小长度限制，允许速度不大于160km/h的线路，可不设缓和曲线，但圆曲线半径不应小于表3.1.5规定的数值。困难条件下的圆曲线最小半径，160 km/hmax140 km/h时不得小于8000 m ，140 km/hmax120 km/h时不得小于6000 m。采用反向曲线变更线间距可不设缓和曲线的最小圆曲线半径（m） 表3.1.5线路允许速度（km/h）16014012010080可不设缓和曲线的最小圆曲线半径1200010000500040003000相邻两线采用反向曲线变更线间距时，若受曲线偏角限制难于采用表3.1.4规定的圆曲线最小长度标准，允许速度不大于160km/h的线路，可采用较短的圆曲线长度，但不得短于25 m。第3.1.6条 允许速度大于120km/h的线路，不得采用复曲线；其他线路不宜采用复曲线，在个别特殊困难情况下可保留复曲线。复曲线两圆曲线的曲率差大于表3.1.6规定的数值时，应设置中间缓和曲线。中间缓和曲线的长度应根据计算确定，不得短于20 m。复曲线每个圆曲线的长度不得短于50 m，其超高应在正矢递减范围内，从较大超高向较小超高均匀顺坡。复曲线可不设中间缓和曲线的两圆曲线的最大曲率差 表3.1.6线路允许速度（km/h）12010080可不设中间缓和曲线的两圆曲线的最大曲率差1/40001/20001/1000第3.1.7条 线路设备大修时，缓和曲线及两曲线间的夹直线长度不应低于原线路标准。第3.1.8条 轨距是指钢轨头部踏面下16mm范围内两股钢轨工作边之间的最小距离。直线轨距标准为1435 mm。曲线轨距按表3.1.8规定的标准在内股加宽。曲线轨距加宽标准 表3.1.8曲线半径R（m）加 宽 值（mm）R2950295R2455245R19510R19515注：曲线轨距加宽值不符合上述规定时，应有计划地进行改造，道岔内的轨距加宽按设计图保留。第3.1.9条 曲线轨距加宽递减。一、曲线轨距加宽应在整个缓和曲线内递减。如无缓和曲线，则在直线上递减，递减率不得大于1。二、复曲线应在正矢递减范围内，从较大轨距加宽向较小轨距加宽均匀递减。三、两曲线轨距加宽按1递减，其终点间的直线长度不应短于10 m。不足10 m时，如直线部分的两轨距加宽相等，则直线部分保留相等的加宽，如不相等，则直线部分从较大轨距加宽向较小轨距加宽均匀递减。在困难条件下，站线上的轨距加宽可按2递减。四、特殊条件下轨距加宽递减，铁路局集团公司可根据具体情况规定，但不得大于2。第3.1.10条 曲线应保持要素准确及圆顺，用20m弦测量，曲线正矢作业验收容许偏差管理值如表3.1.10-1的规定，曲线正矢日常保持容许偏差管理值如表3.1.10-2的规定。曲线正矢作业验收容许偏差管理值 表3.1.10-1曲线半径R（m）缓和曲线的正矢与计算正矢差（mm）圆曲线正矢连续差（mm）圆曲线正矢最大最小值差 （mm）R25061218250R35051015350R4504812450R800369R800max120km/h369max120km/h246注：曲线正矢用20 m弦在钢轨踏面下16 mm处测量。曲线正矢日常保持容许偏差管理值 表3.1.10-2曲线半径R（m）缓和曲线的正矢与计算正矢差（mm）圆曲线正矢连续差（mm）圆曲线正矢最大最小值差 （mm）正线及到发线其他站线正线及到发线其他站线正线及到发线其他站线R2507814162124250R3506712141821350R4505610121518450R800458101215R8003468912注：专用线按其他站线办理。在复曲线的大小半径连接处，正矢与计算正矢的容许差，按大半径曲线的缓和曲线规定办理，缓和曲线与直线连接处不得有反弯或“鹅头”。现场曲线的始终点、缓和曲线长度、曲线全长、曲线半径、实设超高均应与设备图表保持一致。第3.1.11条 线路大修、维修时，应调整线路对桥梁的偏心。第二节 线路纵断面第3.2.1条 线路大修时，应改善线路坡度。如既有线路坡度超过限制坡度且改善困难时，可保持原状。线路大修纵断面设计，应符合下列规定：一、应设计长坡段。允许速度大于160km/h的线路最小坡段长度不应小于600m，困难条件下最小坡段长度不应小于400m；其他线路坡段长度不应小于该区段到发线有效长度的一半，个别困难地段也不应小于200m。二、相邻坡段的连接，应按原线路标准设计为抛物线形或圆曲线形竖曲线。1允许速度不大于160km/h的线路，采用抛物线形竖曲线时，若相邻坡段的坡度代数差大于2，应设置竖曲线。20 m范围内竖曲线的变坡率，凸形不应大于1，凹形不应大于0.5。采用圆曲线形竖曲线时，若相邻坡段的坡度代数差大于3，应设置竖曲线，竖曲线半径不得小于10000m，困难地段不得小于5000m。2.允许速度大于160km/h的线路，坡度代数差不小于1时，应设置圆曲线形竖曲线，竖曲线半径不应小于15000 m，且长度不应小于25m。竖曲线不得与竖曲线、缓和曲线重叠，不得侵入道岔、调节器及明桥面。第3.2.2条 两线路中心距不大于5 m时，其轨面标高应设计为同一水平，困难地段高度差可不大于300 mm，但易被雪埋地段的轨面标高差不应大于150 mm，道口处不应大于100 mm。第3.2.3条 大修地段与非大修地段的连接顺坡，应设在大修地段以外。其顺坡率为：允许速度不大于120 km/h的线路不应大于2.0，允许速度为120（不含）160km/h的线路不应大于1.0，允许速度大于160 km/h的线路不应大于0.8。第三节 有砟道床第3.3.1条 道床大修，枕下道床厚度应符合表3.3.1的规定。道床厚度标准（mm） 表3.3.1五年内年计划通过总质量（M
