河北省南水北调配套工程石津干渠工程沧州支线压力箱涵沧州市段工程土建施工二标.docx

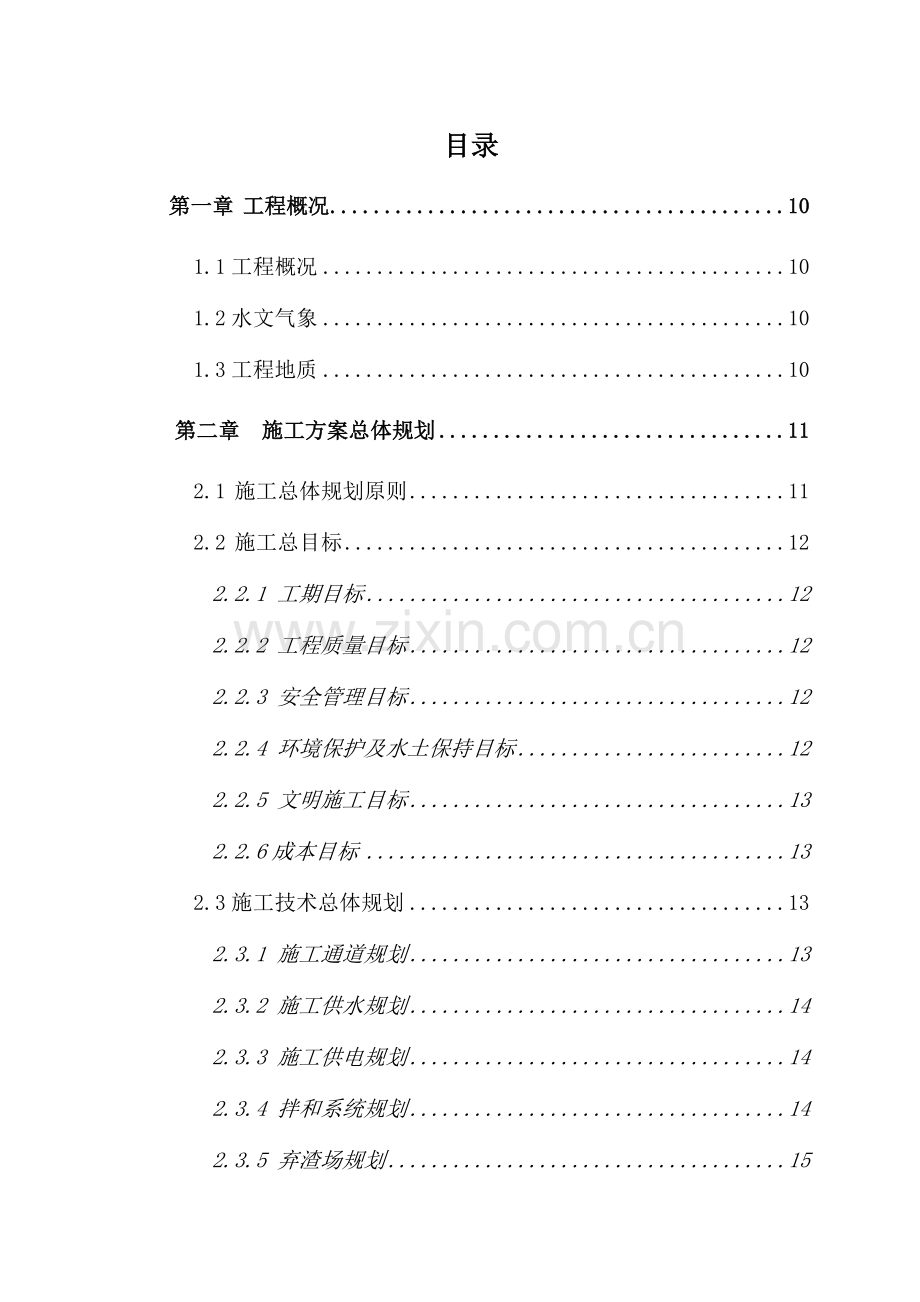

目录
第一章 工程概况 10
1.1工程概况 10
1.2水文气象 10
1.3工程地质 10
第二章 施工方案总体规划 11
2.1 施工总体规划原则 11
2.2 施工总目标 12
2.2.1 工期目标 12
2.2.2 工程质量目标 12
2.2.3 安全管理目标 12
2.2.4 环境保护及水土保持目标 12
2.2.5 文明施工目标 13
2.2.6成本目标 13
2.3施工技术总体规划 13
2.3.1 施工通道规划 13
2.3.2 施工供水规划 14
2.3.3 施工供电规划 14
2.3.4 拌和系统规划 14
2.3.5 弃渣场规划 15

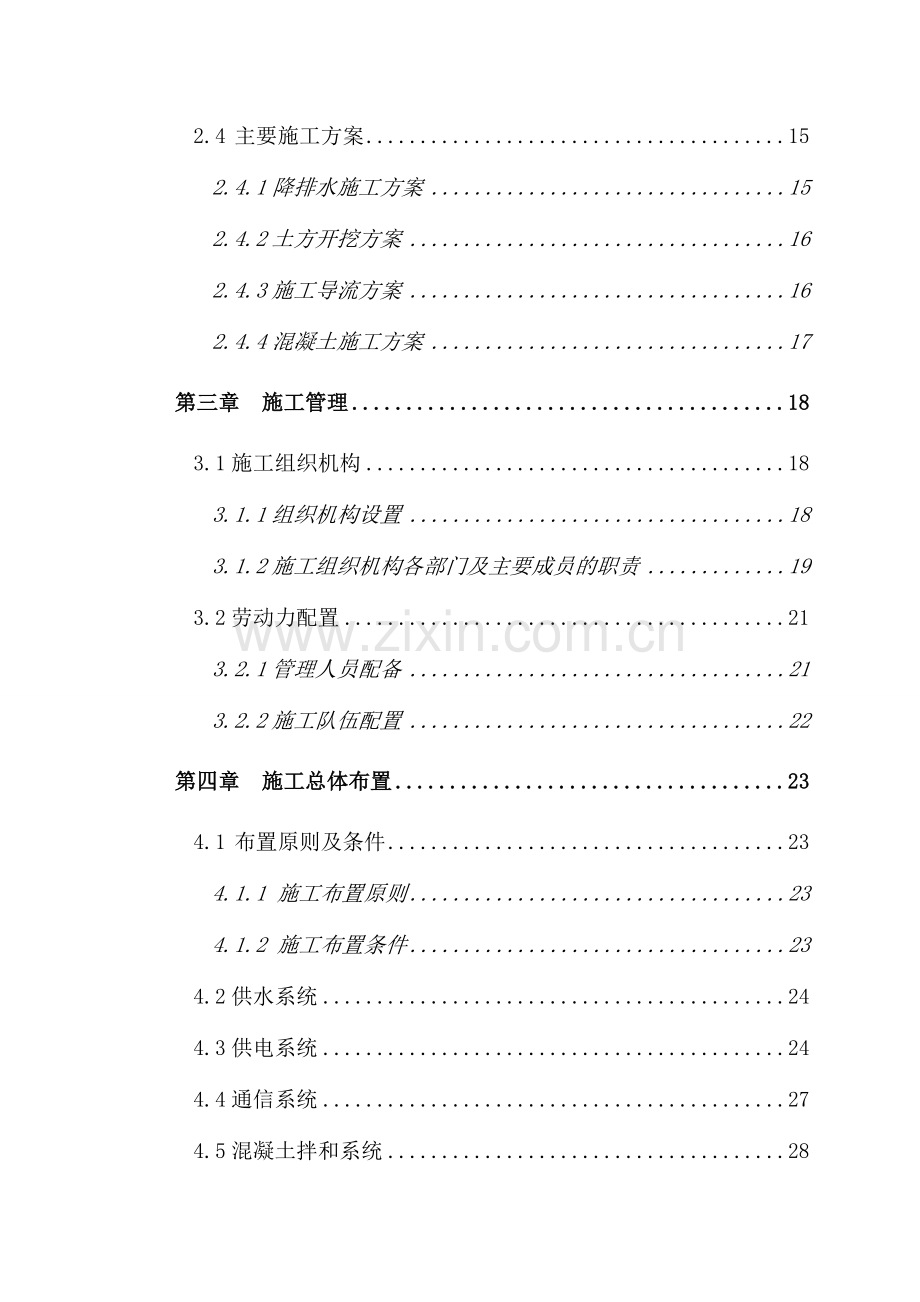

2.4 主要施工方案 15
2.4.1降排水施工方案 15
2.4.2土方开挖方案 16
2.4.3施工导流方案 16
2.4.4混凝土施工方案 17
第三章 施工管理 18
3.1施工组织机构 18
3.1.1组织机构设置 18
3.1.2施工组织机构各部门及主要成员的职责 19
3.2劳动力配置 21
3.2.1管理人员配备 21
3.2.2施工队伍配置 22
第四章 施工总体布置 23
4.1 布置原则及条件 23
4.1.1 施工布置原则 23
4.1.2 施工布置条件 23
4.2供水系统 24
4.3供电系统 24
4.4通信系统 27
4.5混凝土拌和系统 28
4.5.1混凝土工程量 28
4.5.2混凝土拌和系统的布置 28
4.5.3砂石料堆放场 30
4.6机械修配保养场及停车场 30
4.7钢木加工厂 30
4.8各种仓库 30
4.9弃渣场 30
4.10临时房屋建筑和公用设施 31
4.11现场实验室 32
4.12环境保护措施计划 32
4.13 完工清场及撤离 33
4.13.1 完工清场 33
4.13.2 人员设备撤离 33
第五章 施工总进度及其保证措施 36
5.1施工总进度计划编制依据 36
5.2施工总进度计划编制原则 36
5.3有效工作日及工作班制的确定 37
5.3.1有效工作日的确定 37
5.3.2日工作班制的确定 37
5.4控制性工期要求 37
5.5主要工程项目进度安排 37
5.6关键线路 39
5.6.1关键线路 39
5.6.2施工进度横道图及网络图 40
5.7工期保证措施 40
5.7.1施工进度保证 41
5.7.2技术保证措施 41
5.7.4进度管理保证措施 42
5.7.5质量管理保证措施 43
5.7.6安全管理保证措施 43
5.7.7施工资源管理保证措施 43
5.7.8加强对外联系与协作 44
第六章 主要工程施工方案和施工工艺 45
6.1施工测量 45
6.1.1编制依据 45
6.1.2测量范围及工作内容 45
6.1.3施工部署 45
6.1.4施工测量的基本要求 46
6.1.5工程定位与控制网测设 47
6.1.6施工现场放样 52
6.1.7竣工测量 52
6.1.8 资料整编 54
6.1.9质量保证措施 55
6.1.10质量安全保证措施 55
6.2土方明挖与施工降排水 56
6.2.1施工期临时降排水措施 56
6.2.2土方开挖 60
6.2.3施工进度计划 63
6.2.4质量保证措施 64
6.2.5安全与环保 64
6.2.6资源配置 65
6.3施工导流 67
6.3.1概述 67
6.3.2围堰设计 67
6.3.3围堰填筑施工 68
6.3.4围堰拆除 68
6.3.5施工排水 68
6.3.6安全度汛措施 69
6.3.7主要施工设备 70
6.4混凝土工程 70
6.4.1 概述 70
6.4.2混凝土原材料及配合比 72
6.4.3 模板工程 74
6.4.4 钢筋工程 78
6.4.5混凝土拌和 79
6.4.6混凝土运输、入仓 79
6.4.7混凝土施工 79
6.4.8施工缝处理 83
6.4.9混凝土表面缺陷处理 83
6.4.10养护和表面保护 84
6.4.11变型缝施工 84
6.4.12 雨季施工 85
6.4.13混凝土施工的温控措施 86
6.4.14闭水试验 87
6.4.15预制混凝土 87
6.4.16 施工质量、安全保证措施 88
6.4.17资源配置 90
6.5土方填筑工程 92
6.5.1 工程概况 92
6.5.2施工规划 92
6.5.3现场碾压试验 93
6.5.4填筑施工 93
6.5.5质量、安全及文明施工保证措施 96
6.5.6资源配置 98
6.6泥结碎石路面工程 99
6.6.1工作内容及工程量 99
6.6.2引用标准和规程规范 100
6.6.3原有路面挖除施工 100
6.6.4施工要求 100
6.6.5道路恢复工程施工 102
6.6.6 主要机械设备配置 105
6.7预埋件埋设 105
6.7.1说明 105
6.7.2预埋件安装方法 107
6.7.3固定件的埋设 112
6.7.4施工质量控制、安全文明施工和环境保护注意事项 112
6.7.5资源配置 113
6.8电气设备采购、安装及水力机械安装 114
6.8.1水力机械安装 114
6.8.2 电气设备采购及安装 115
第七章 质量保证体系和质量保证措施 119
7.1概述 119
7.2质量保证体系 119
7.2.1质量方针和质量目标 119
7.2.2质量保证体系 120
7.2.3质量管理机构及职责 120
7.2.4质量保证体系主要控制要素 122
7.3质量保证措施 124
7.4奖罚措施 125
7.4.1奖励基金与奖励 125
7.4.2施工质量优秀班组和先进个人的评选条件 126
7.4.3质量问题处罚 126
第八章 环境、职业健康与安全管理 128
8.1 项目环境、职业健康与安全管理方针、目标 128
8.1.1项目环境、职业健康与安全管理方针 128
8.1.2项目环境、职业健康与安全管理目标 128
8.2 环境、职业健康与安全管理组织机构及责任制 128
8.2.1项目环境、职业健康与安全组织机构 128
8.2.2项目环境、职业健康与安全责任制 128
8.3风险及控制 130
8.4文明施工 130
8.4.1文明施工的目标 130
8.4.2文明施工组织机构建立 131
8.4.3文明施工措施 131
8.4.4文明施工考核办法 132
8.4.5文明施工管理办法 132
8.5环境保护 133
8.5.1环境保护方针 133
8.5.2环境保护目标 133
8.5.3环境保护责任 133
8.5.4环境保护管理体系 133
8.5.5环境保护措施 134
8.5.6废气、废烟处理 135
8.5.7污水处理 135
8.5.8大气污染防治 135
8.5.9施工区环境卫生 136
8.5.10生活区环境卫生 136
8.5.11水土保持 136
8.5.12植被和树木保护 137
8.5.13环境保护检查制度 137
8.6安全生产 138
8.6.1安全生产方针及目标 138
8.6.2安全生产组织保证体系 138
8.6.3安全生产组织机构 138
8.6.4安全生产保证体系 139
8.6.5安全生产控制体系 141
8.6.6各部门安全生产岗位职责 141
8. 7主要安全管理制度和办法 144
8.7.1安全生产责任制 144
8.7.2落实安全教育制度 144
8.7.3安全培训制度 145
8.7.4安全检查制度 145
8.7.5安全监控制度 146
8.7.6事故报告制度 146
8.7.7安全管理办法 146
8.8安全技术措施 147
8.8.1协同管理 147
8.8.2劳动保护措施 147
8.8.3照明安全措施 148
8.8.4用电安全防护措施 148
8.8.5接地及避雷装置 149
8.8.6防洪和防气象灾害的措施 149
8.8.7施工车辆及其驾驶员安全管理措施 150
8.8.8消防安全措施 150
8.8.9信号 151
8.9卫生、防疫、防病措施 151
8.10安全事故应急措施 152
8.11冬季施工安全措施 152
第九章 施工信息化管理 154
9.1概述 154
9.2 计划报表的编制与传递 154
9.2.1 编制详细的施工进度计划 154
9.2.2 制订相应的劳动力、材料、设备等供应计划 155
9.2.3 统计报表的编制与传递 155
9.3 竣工资料的整理和移交 156
9.3.1 竣工资料的整理 156
9.3.2 竣工资料的主要归档内容 156
9.3.3 竣工资料移交程序 157
9.4 信息管理 157
9.4.1 信息管理的主要内容 157
9.4.2 信息管理资源配置 158
9.4.3 信息管理人员配备 158
9.4.4 信息管理的主要措施 158
9.4.5 MIS、P3专项管理 159
第十章 主要技术供应 161
10.1主要设备使用计划 161
10.2劳动力组织计划 161
附 件 162
附件一：本工程的主要施工设备表 162
附件二：本标段的试验和检测仪器设备表 162
附件三：本标段的劳动力计划表 162
附件四：计划开工日期、完工日期和施工进度网络图 162
附件五：施工总平面图 162
附件六：临时用地表 162
其它附图 162
第一章 工程概况
1.1工程概况
工程起止桩号160+000～166+300，工程内容包括建筑工程（长6.308km箱涵施工、道路恢复工程、管理设施工程）、电气设备及安装工程（含硅芯管采购及埋设）、水力机械设备及安装、施工期水保、环保、临时工程等。
1.2水文气象
工程区多年平均降水量508～558mm，降水量年内分配不均，多集中在6～9月，占全年降水量的80%左右，并且多以暴雨形式出现，春季降水量仅占6%。沿线多年平均水面蒸发量为1110～1339mm。
沿线8月份多偏北风，其它月份多为西南风，多年平均风速2.8～3.4m/s，最大风速18～20m/s。
最早地面稳定冻结初日在11月16日至11月28日，最晚开始解冻日期在2月24日至3月15日，历年最大冻土深46～61cm。
沿线空气湿度变化不大。春季湿度最小，夏季湿度最大，年平均相对湿度变化在63%～65%之间。
1.3工程地质
1.3.1地形地貌
第二章 施工方案总体规划
河北省南水北调配套工程石津干渠工程沧州支线压力箱涵（沧州市段）工程土建施工二标工程，主要工程量包括土方开挖94.83 万m3，土方回填72.74万m3，弃土3.79万m3，混凝土8.13万m3，钢筋制安6847t。
为确保本工程按合同要求，完成工期目标、质量目标、安全目标、环保目标、水保目标、文明施工目标及工程成本目标，对本标段工程总体进行了规划。
2.1 施工总体规划原则
针对本工程的特点、施工重点、难点及施工总目标的要求，制定并不断优化施工总体方案，以科学的施工技术措施为先导，应用项目法施工管理，组织有丰富工程施工经验的精兵强将和配套的施工机械进行施工，确保合同目标的实现。施工总体规划原则如下：
（1）制定切实可行的施工总体方案，针对分部工程积极采用先进的施工技术和优选施工工艺，并在施工过程中不断优化。
（2）制定单项工程和分部工程施工组织措施时，应满足建设单位合同要求的质量、安全和工期要求，并保障各阶段工程形象进度如期顺利实现，满足总体工序的合理搭接，使工程进展顺利。
（3）组织高效精干的施工队伍和配套设备，按项目法组织施工，设立开挖队、混凝土队、机械运输队、金结安装队、机电队、综合队等专业施工队，合理分配人员、物资、设备各项资源。
（4）采用先进的配套设备，组织高强度机械化施工，特别是骨干施工设备，选用性能优良的进口设备，部分辅助设备选用性能良好的国产设备。按各单项工程高峰期的平均施工强度需要配置外，考虑一定数量的备用设备，施工过程中认真做好各种设备的定期维护、保养工作，保证设备的出勤率和完好率，确保本合同优质安全按期建成的需要。
（5）严格遵守国家有关法律、法规和招标书中规定标准和规程规范，重视环境保护和文明施工。
（6）施工临时设施布置充分利用发包人提供的条件，在满足施工要求前提下，因地制宜，节约用地，合理布局。
2.2 施工总目标
2.2.1 工期目标
计划施工工期9个月，2014年3月1日开工，2014年11月30日全部完工。
2.2.2 工程质量目标
本工程施工质量目标是：（1）工程质量达到优良标准。为达到这一目标，切实保证工程质量，我们将按照GB/T 19001-2008 idt ISO9001：2008质量管理体系要求实施质量管理，确保符合发包人达标投产要求和优质工程条件。
2.2.3 安全管理目标
本工程安全管理目标：实现“三无”、“两控制”、“一杜绝”，即实现无重大工程安全事故，无重大人身伤亡事故，无重大火灾事故；控制重伤频率在0.5‰以下，控制轻伤频率在2‰以下；杜绝因工死亡事故。
2.2.4 环境保护及水土保持目标
（1）防治污染，实现水、气、声、渣及其它污染物达到国家（地方）排放标准。确保施工期废水排放达到《污水综合排放标准》（GB8978-1996）要求，确保施工区环境空气达到《环境空气质量标准》（GB3095-1996）要求，确保噪声在《建筑施工场界噪声限值》（GB12523-90）以内。
（2）不发生有社会影响的环境事件，不发生重大环境污染事故；
（3）节能降耗，提高资源和能源的综合利用率。
（4）确保工完场清。
（5）创建“环保先进单位”。
2.2.5 文明施工目标
我单位在多年的施工生产中，历来把文明施工视为精神文明建设的重要内容，用高水平的文明施工来提高企业的知名度，树立企业的良好形象。本着“爱民、利民、便民”的宗旨，认真贯彻“谁主管，谁负责”的精神，针对政治思想工作、施工现场管理、环境卫生管理、廉政建筑及内业等方面制订相应保证措施，争创文明、安全、卫生工地。
2.2.6成本目标
针对工程特点，对成本目标进行分解，明确每一个成员的责任，使责、权、利相对应，通过有组织、有系统的预测、计划、控制、核算和分析等工作促使各成本要素按照一定的目标运行，使实际工程成本得到有效控制。
2.3施工技术总体规划
2.3.1 施工通道规划
2.3.1.1 对外交通
本工程渠线两侧平行分布有石黄高速、307国道及石德铁路三条运输大动脉，多条省道或平行渠道或横穿渠道，连同市、县、乡等地方的公路交通网，组成了庞大而便利的交通网络，交通十分方便。
2.3.1.2 场内交通
场内采用公路运输方式，沿线建（构）筑物之间地形简单，起伏不大，场内交通布置方便。根据道路施工期高峰运输量、行车密度，在箱涵水流方向左侧修建一条施工路，按照规范道路设计标准为场内二级双车道，路面采用泥结碎石路面，路面宽均为7m，最大纵坡8%，特殊困难处最大纵坡达10%，场内主要道路布置在沿箱涵一侧的永久或临时征地范围内。箱涵沟槽开挖出土运输斜坡道自主施工路接引至沟槽底部，路面宽度4m，纵坡坡比不小于10%。
2.3.2 施工供水规划
本标段因地表水水源缺乏，施工供水以地下水为主。各施工区段均采取就地打井取水的方式供生产生活使用。在生活营区及拌和系统附近各打1眼井（井深40m，内衬直径0.8m混凝土管）；在箱涵施工沿线布设6眼井（井深30m，内衬直径0.8m混凝土管），采用潜水泵经管路输水至各用水点。
2.3.3 施工供电规划
本标段生产及生活用电采用电网供电为主的方式，与当地供电部门取得联系，在生产生活区附近高压电源接线点处接线，架设10kv（裸铝线35mm2）高压线路经生产生活区接引至混凝土箱涵施工沿线，电线杆间距50m。在营区及现场各用电处经10/0.4KV变压器降压后，向各生产、办公和生活设施供电。
2.3.4 拌和系统规划
本工程拌和系统布置在本标段生产区内，由于工程现场附近无可供开采料场，所需砂石骨料全部外购。
610m3/d（每月按25天计，每天3班）2.3.5 弃渣场规划
本工程弃土量为3.79万m3，弃渣场为滹沱河弃渣场。为减少工程弃渣对环境及河水造成的污染，做好土石方利用平衡，减少弃渣，工程开挖渣料尽可能用于工程填筑或其它回填方（如修路等）。为防止从山坡上下来的水或河水水位高时将渣料冲入河水中，对河水造成较大淤积影响河道行洪及污染河水，对于堆弃渣场临水一侧应进行保护。
2.4 主要施工方案
2.4.1降排水施工方案
本工程的土方开挖施工因地层均存在不同程度的透水性，地下水埋深较浅，过河段开挖深度较大，基槽底在地下水位以下，另外，在雨季受降雨影响地下水位还会有所上升，因此，施工期临时降、排水措施到位程度，对施工可能产生较大影响。
（1）降排水思路
箱涵开挖降排水，由于作业面较大，箱涵开挖时的防排水措施采取临时截水沟、排水沟疏导，集水坑统一抽排的防、排、降相结合的方式。
过渠段开挖降排水，本段箱涵底板（六号干渠倒虹吸水平底板段）在地下水位线以下3米左右，施工时采取布置井点抽排降水的方式，控制地下水位在开挖基础面以下50cm，待水位控制住以后再进行开挖。
（2）降排水方法
地表水处理,在距离设计开挖线外适当距离，平行于基槽轴线开挖临时截水沟，用于汇集开挖边线以外汇水区域内的雨水，沟内用薄塑料做防渗处理，用于排出地表水和抽排出的地下水。截水沟布置需先考虑好排水方向，结合当地地形条件分段布置，向外排放的排水通道和截水沟底坡平顺，严禁截水沟排水不畅，当地形条件复杂时可适当采取一定的挖填措施。
箱涵基槽开挖排水,基槽地下水设导流明沟与井点降水相结合方法施工。在一期开挖中采用在渠坡两侧布置临时排水沟（干地施工的地段可根据季节的实际情况决定是否布置排水沟），二期开挖（地下水位线以下）在基槽两侧边坡坡脚附近布置井点降水，潜水泵抽排到两岸的截流沟内，排出基槽。
2.4.2土方开挖方案
开挖前首先采用机械辅以人工进行场地清理，植被清理范围包括永久和临时工程、存弃渣场等施工用地需要清理的全部区域的地表。植被清理主要清理开挖工程区域内的树根、杂草、垃圾、废渣及其它障碍物。
表层耕作土采用推土机进行开挖，平铺在箱涵左侧施工道路外弃土区堆放，用于复耕还田。耕作土采用分层堆放方式，每层堆弃高度应控制在1m左右，并保持耕作土堆体的边坡稳定，料堆四周设置适当的排水沟，并做好可利用土料保护工作，防止水土流失。在开挖、推运、堆存和其它作业时，均应采取可靠的保质措施，保持耕作土免受污染和侵蚀。表层耕作土开挖厚度为50cm。
浅层土用162kW推土机开挖运输，将土运至右岸临时堆土区，运输距离一般为30～60m。挖深较大时或在集中弃土段、填筑段，采用1.6m3挖掘机配合20t自卸汽车将土运至右岸弃土区，或根据土方平衡规划将土料运至临近填筑区，尽量避免二次倒运，既能提高生产效率又能降低工程成本。水下不能利用的土方，经降水后采用1.6m3挖掘机配合20t自卸汽车将土运至监理人指定的弃土区。
2.4.3施工导流方案
本标段工程穿越六号干渠，施工期内经历春灌、秋灌两个时期，并且6月份以后开始进入雨季，为保证不影响灌溉，保证箱涵施工不受影响，结合六号干渠实际位置，施工期避开灌溉期。
施工围堰按照干渠标准进行设计，围堰顶高程与干渠渠顶平齐，箱涵水流方向左侧（下游）施工围堰兼做临时施工道路，顶宽7m，迎水面采用1:1.5边坡，背水面采用1:1；箱涵水流方向右侧（上游）围堰布置于征地边线附近，顶宽5m，渠底高程9.5m，渠顶高程14.7m，迎水面采用1:1.5坡比，背水面采用1:1坡比并堆开挖料。
围堰填筑前先在河道右侧开挖导流渠，然后进行上、下游围堰填筑，填筑时上游围堰合拢后再合拢下游围堰。水下部分采用滚填方式水上部分分层填筑，并用D85推土机压实。围堰淤泥换填料采用碎石填筑，围堰填筑料来源于附近导流明渠的开挖料直接装15t自卸汽车运输至填筑面。
2.4.4混凝土施工方案
本合同段为二标段，桩号：160+000～166+300，总长6.3km箱涵施工，根据施工进度安排，划分4个区段施工（160+000～161+575、161+575～163+150、163+150～164+725、164+725～166+300），164+725～166+300施工段准备3套模板，其余3个施工段每段各准备4套模板，确保每天浇筑一段。
箱涵混凝土分为两次浇筑施工：第一次浇筑底板及下腋角以上40cm，第二次浇筑墙体和顶板。相应模板支立分两次进行，采用组装式整体模板。箱涵底板外模、腋角模板、端头模板采用定型模板，墙体及顶板模板采用钢模台车，钢模台车系统主要由内模、外模、内模台车、外模台车、电气控制系统等组成。
特殊部位箱涵模板采用组合钢模板组装，模板以P6015型式为主，适当配以相应小模板进行配模。支架材料选用Φ48×3.0钢管；利用Φ16钢筋作为对拉螺杆。
混凝土的水平运输采用JCQ6A型混凝土搅拌运输车运送，运送过程中罐体保持不停地低速旋转。
混凝土入仓：一般箱涵段混凝土浇筑采用SY5313THB-46型混凝土泵车直接泵送入仓，最大理论输送能力为120m3/h；穿渠工程混凝土采用HBT60C型混凝土泵泵送入仓，最大理论输送能力为60m3/h。
第三章 施工管理
3.1施工组织机构
3.1.1组织机构设置
项目经理部设项目经理1名，经公司总经理授权，对施工项目从开工准备至竣工验收，实施全过程管理；设副经理2名，负责日常生产、经营管理、对外协调等工作；设总工程师1名，负责、日常技术、质量、计划、试验、测量等的管理工作；设安全总监1名，负责安全管理工作。项目经理部下设工程部、质检部、安全环保部、商务部、财务部、物质设备部和综合部，为现场管理执行层，现场施工作业层由4个施工工区组成。
本合同工程设立的施工组织机构见图3.1-1。
施工组织机构图（图3.1-1）
工

程

部
项目副经理

项目经理

项目安全总监

商

务

部
物资设备部
综

合

部
质

检

部
项目总工程师

安全环保部
财

务

部

土
石
方
工
区

混
凝
土
工
区

机
电
设
备
安
装
工
区

综
合
工
区

3.1.2施工组织机构各部门及主要成员的职责
施工组织机构各部门及主要成员的职责见表3.1-1。
施工组织机构部门及主要成员的职责表 表3.1-1
职位
职责和权利
项目经理
◆项目施工生产全过程的组织者、指挥者和全权责任者。自觉维护项目法人及职工的权益，确保建设单位的要求和公司下达的各项经济技术指标的全面完成。
◆认真贯彻执行公司的管理方针，努力实现项目的管理目标；协调工程项目的施工、物资、机械、人员及施工进度，工程资金的使用。
◆贯彻有关安全法规和条例，执行国家有关施工的安全管理规定和上级颁发的有关安全规程，确保各项安全管理制度在本工程中的有效运行。
◆组织制定项目经理部各类管理人员职责、权限和各项规章制度。搞好与公司各职能部门的业务联系和经济往来，并定期向建设单位、工程师和公司本部汇报工程进展情况。
◆组织进行现场成本核算、预算管理及合同管理，指导和监督合同部的日常工作。
副经理
◆配合项目经理管理施工生产。
◆在施工中严把安全质量生产关，抓好施工中安全质量工作，把安全质量生产责任制落实下去。
◆抓好施工生产计划的落实，处理施工出现的具体问题；并负责处理现场经理部中的一些日常工作。
◆在项目经理因事短时离开工地时，受项目经理委托代行经理职责。
总工程师
◆贯彻公司管理方针，负责工程项目的技术、质量管理工作，确保分管的项目管理目标的实现。
◆组织贯彻执行工程质量验评标准、验收规范、规程及管理制度，规范施工行为。
◆负责组织项目作业指导文件的制定工作，报公司备案。
◆组织项目部级的中间（最终）检验，参加公司级中间（最终）检验工作；组织施工队质量检查工作，搞好过程控制。
◆负责项目部级技术质量资料的日常检查指导，组织竣工资料的竣工移交工作。
◆深入施工现场，组织进行环境和职业安全健康绩效监测工作，及时参与解决施工中的各种问题。
安全总监
◆贯彻落实国家环境、职业健康安全法律法规和公司环境、职业健康安全规章制度。
◆协助项目部建立健全环境、职业健康安全保证体系和监督管理体系。
◆督促项目部制定各级环境、职业健康安全责任制度和环境、职业健康安全管理制度。
◆负责审定项目部环境、职业健康安全费用投入计划，监督环境、职业健康安全费用投入的有效实施。
◆参与施工组织设计施工方案安全技术措施、专项安全措施方案的审查，并督促落实。
◆督促技术、设备物资、工程管理等部门履行工程施工安全技术措施方案、设备物资、工程施工等安全管理工作职责。
◆监督项目部组织环境、职业健康安全目标考核、检查、教育、培训和安全信息报送事故报告等日常管理工作。
◆督促项目部组织开展事故隐患排查整改、危险源辨识、评估、监控、特种作业和特种设备的安全许可、劳动防护用品的发放使用、应急管理体系的建立运行和应急预案演练等环境、职业健康安全管理活动。
◆参与、配合或主持生产安全事故、事件的调查，监督落实事故处理决定。
◆完成上级安委会交办的其它工作。
工程部
◆负责项目实施过程中的施工技术管理。
◆编制施工组织设计和各种施工技术措施。
◆解决施工中出现的技术难题，接受及处理有关设计变更方面的问题。
◆对参加施工人员进行技术培训和安全教育，制定安全施工技术措施。
◆负责施工中的测量控制网、施工放样、方量验收、工程量核算等工作。
◆对工程使用的材料进行取样、试验等工作，负责试验资料的整理、归档等工作。
质检部
◆负责项目实施过程中的施工质量管理。
◆负责项目全过程质量监督、检查指导工作，指导施工队自检。
◆定期进行质量检查，组织中间验收和竣工验收的检查工作。
◆及时向项目总工汇报质量工作，并对项目施工中的质量问题及时发现、处理和汇报。
◆负责试验室的管理工作。
安全环保部
◆负责制定本标段安全管理规划，负责安全综合管理，编制安全技术方案、措施，并认真贯彻落实。
◆组织定期安全检查。定期对职工进行安全教育，对关键工序的负责人和作业人员提出安全施工防范的技术交底。
◆负责本标段施工全过程的环境保护和水土保持工作，建立健全环境保护责任体系。
◆制订具体详细的环保、水保规划与措施，并具体负责抓好贯彻落实。
商务部
◆负责对本标段工程项目承包合同的管理。
◆负责工程施工计划制定、实施管理，根据施工进度计划和工期要求，适时提出施工计划修正意见报项目领导批准执行。
◆负责统计及验工计价工作。
财务部
◆负责本标段工程项目的资金使用。
◆负责成本核算等财务管理工作。
物资设备部
◆负责设备和材料的采购、运输、验收、保管和进货检验。
◆负责材料的分配、发放和对施工队使用的物资进行检查。
综合部
◆处理项目部一切生活、后勤工作，负责行政、文秘、接待及对外关系协调等工作。
◆负责现场紧急事故的急救工作，负责疾病预防与控制。
◆负责文件、资料和图纸收发、整理、存档。
◆负责人事劳资工作。
3.2劳动力配置
3.2.1管理人员配备
项目管理人员配备表 表3.2-1
序号
部门
岗位
人数
备注
1
项目班子
项目经理
1

总工程师
1

项目副经理
2

安全总监
1

2
工程部
部长
1

副部长（兼测量队长）
1

施工员
12
3人/工作面
测量员
4

资料员
1

3
质检部
部长
1

副部长
1

3
质检部
质检员
12
3人/工作面
资料员
1

实验员
8

4
安全部
部长
1

安全员
2

5
商务部
部长
1

预算员
1

6
财务部
部长
1

出纳
1

7
物资设备部
部长
1

采购管理
2

保管员
1

8
综合部
部长
1

劳资
1

食堂管理
1

司机
4

合计

47

3.2.2施工队伍配置
项目经理部下设4个施工工区。施工工区实行工区主任负责制，每个施工工区配一个工区主任。
各施工工区承担的施工任务见表3.2-2。
施工工区施工任务表 表3.2-2
工区名称
在本标段中担负的主要施工任务
土石方工区
◆负责沟槽开挖、回填、余土外运、复耕工作。
◆负责管沟降排水工作。
混凝土工区
◆负责箱涵混凝土浇筑工作。
◆负责砌石防护项目工作。
◆负责钢筋的制作、安装工作。
◆负责模板的制作、支立工作。
◆负责台车的安装、运行、维护工作。
综合工区
◆负责施工供水、电、通讯的运行与维护。
◆负责混凝土拌和站运行、施工机械设备的运行、维护。
机电设备安装工区
◆负责本标段各种闸阀及机电设备的安装。
根据施工进度和施工组织计划安排人员分批进入，进行人员的动态管理。
第四章 施工总体布置
4.1 布置原则及条件
4.1.1 施工布置原则
根据建设单位施工布置规划，结合场内外交通条件和自然条件，按照施工需要，并本着如下原则进行施工生产、生活临时设施和施工道路的规划、设计、修建与管理。
（1）所有的生活、生产临建设施、施工辅助企业及施工道路布置均按建设单位及附件中明确指定的施工场地进行规划布置。
（2）临建设施的规模和容量既满足施工要求，又设计合理，布局整齐美观，节约用地，运行经济。
（3）生活、生产等设施布置充分考虑环境保护和文明施工，并满足施工安全和职业健康一体化管理的要求。
（4）主要辅助企业、加工厂分开布置，相对独立，尽可能减少彼此作业时的相互干扰。
（5）用系统分析方法求得最经济合理的布置方案，一般情况下，生活区远离施工区，生产区尽量靠近施工区域。
4.1.2 施工布置条件
发包人提供的条件和建设单位界定的条件如下：
（1）对外交通
本工程渠线两侧平行分布有石黄高速、307国道及石德铁路三条运输大动脉，多条省道或平行渠道或横穿渠道，连同市、县、乡等地方的公路交通网，组成了庞大而便利的交通网络，交通十分方便。
（2）场内交通
场内采用公路运输方式，沿线建（构）筑物之间地形简单，起伏不大，场内交通布置方便。根据道路施工期高峰运输量、行车密度，在箱涵水流方向左侧修建一条施工路，按照规范道路设计标准为场内二级双车道，路面采用泥结碎石路面，路面宽均为7m，最大纵坡8%，特殊困难处最大纵坡达10%，场内主要道路布置在沿箱涵一侧的永久或临时征地范围内。箱涵沟槽开挖出土运输斜坡道自主施工路接引至沟槽底部，路面宽度4m，纵坡坡比不小于10%。
场内其他临时道路均为土路，新建对外连接道路与场内道路相连接，各个建（构）筑物施工道路与箱涵施工道路相连接。
箱涵与省道等公路交叉时，为公路的正常通行，在公路一侧修建临时交通辅道，并在辅道两端设置警示牌、路标或宣传栏。箱涵施工穿越二级以上公路时，在临时交通辅路处设专职人员进行疏导，避免交通堵塞。
场内交通道路指标见表4.1-1，本标段施工总布置见附图（图号：SJGQ-CZZX/CZ-SG-2014-02-4.1-1）。
场内交通道路特性表 表4.1-1
序号
道路名称
路基（m）
路面（m）
长度（m）
填筑厚度（m）
路面型式
备注
1
沿箱涵道路
8
7
6500
0.8
泥结石
左侧布置
2
交通辅路
8
7
1100
0.8
泥结石

合 计

7600

场内施工道路在主体施工开始前，沿箱涵两侧道路应首先畅通，确保场内外材料、机械设备及时调运。
4.2供水系统
其它各施工区段均采取就地打井取水的方式供生产生活使用。在生活营区及拌和系统附近各打1眼井（井深40m，内衬直径0.8m混凝土管）；在箱涵施工沿线布设6眼井（井深30m，内衬直径0.8m混凝土管），采用潜水泵经管路输水至各用水点。
根据施工用水强度等情况布置供水系统，供水系统主要工程量见表4.2-1。
供水系统主要工程量表 表4.2-1
序号
项目名称
规格型号
单位
数量
备注
1
打井
D=800mm
眼
8
生活区1眼、拌和系统1眼、施工区6眼
2
储水池
D=8000m，高4.5m
座
1
砌体结构
3
水箱
6m3
个
5
钢板焊接
4
水泵
250QJ80-120/6
台
7

5
钢管
D=100mm，δ=6mm
m
6800
供水干管
6
高压胶管
D=50mm
m
2000
支管路
4.3供电系统
（1）10KV供电电源
本标段生产及生活用电采用电网供电为主的方式，与当地供电部门取得联系，在生产生活区附近高压电源接线点处接线，架设10kv（裸铝线35mm2）高压线路经生产生活区接引至混凝土箱涵施工沿线，电线杆间距50m。在营区及现场各用电处经10/0.4KV变压器降压后，向各生产、办公和生活设施供电。
（2）照明系统
照明分施工照明及道路照明，施工照明分别在箱涵两侧及施工工厂区装设HTG135-1500W金属卤化物投光灯；道路照明，不能利用施工照明的路段，按50m一灯（250W高压钠灯）布设。
（3）用电负荷
本工程生产生活用电负荷见表4.3-1。
生产生活用电负荷 表4.3-1
序号
设备名称
规格型号
单位
数量
单台功率（kw）
总功率（kw）
备注
一
生产生活区

1
混凝土拌和站
HZS90型
座
1
225
225
含配料机、空压机
2
供水泵
250QJ80-120/6
台
2
45
90

3
排水泵

台
2
7.5
15

4
钢筋切断机

台
2
2
4

5
钢筋弯曲机

台
2
2
4

6
压刨

台
2
2
4

7
圆锯

台
2
2
4

8
切割机

台
2
1
2

9
电焊机
BX500-3
台
3
30
90

10
照明

kw

60

合计

498

二
箱涵施工用电

1
供水泵
250QJ80-120/6
台
1
45
45

2
排水泵
7.5kw
台
4
7.5
30

3
振捣器
2.2kw
台
8
2.2
17.6

4
其它施工用电

45

5
电焊机
BX500-3
台
2
30
60

6
照明

40

合计

237.6

1）生产生活区用电容量
取，，，，，
。选用1台S11-315KVA10/0.4KV变压器和1台S11-200KVA 10/0.4KV变压
