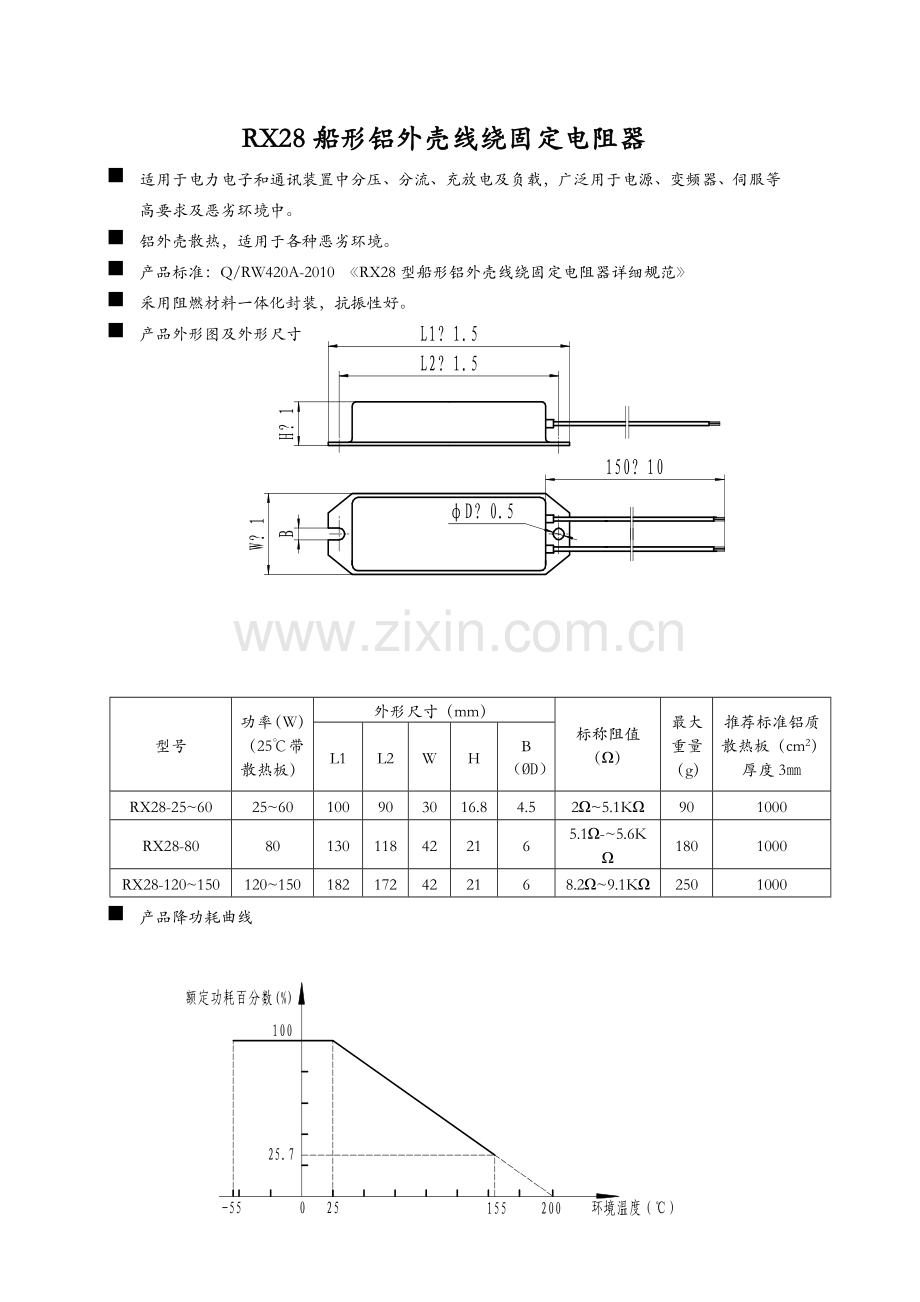

RX28船形铝外壳线绕固定电阻器
n 适用于电力电子和通讯装置中分压、分流、充放电及负载，广泛用于电源、变频器、伺服等高要求及恶劣环境中。
n 铝外壳散热，适用于各种恶劣环境。
n 产品标准：Q/RW420A-2010 《RX28型船形铝外壳线绕固定电阻器详细规范》
n 采用阻燃材料一体化封装，抗振性好。
n 产品外形图及外形尺寸

型号
功率（W）
（25℃带散热板）
外形尺寸（mm）
标称阻值（Ω）
最大
重量
（g）
推荐标准铝质散热板（cm2）
厚度3㎜
L1
L2
W
H
B
（ØD）
RX28-25~60
25~60
100
90
30
16.8
4.5
2Ω~5.1KΩ
90
1000
RX28-80
80
130
118
42
21
6
5.1Ω-~5.6KΩ
180
1000
RX28-120~150
120~150
182
172
42
21
6
8.2Ω~9.1KΩ
250
1000
n 产品降功耗曲线

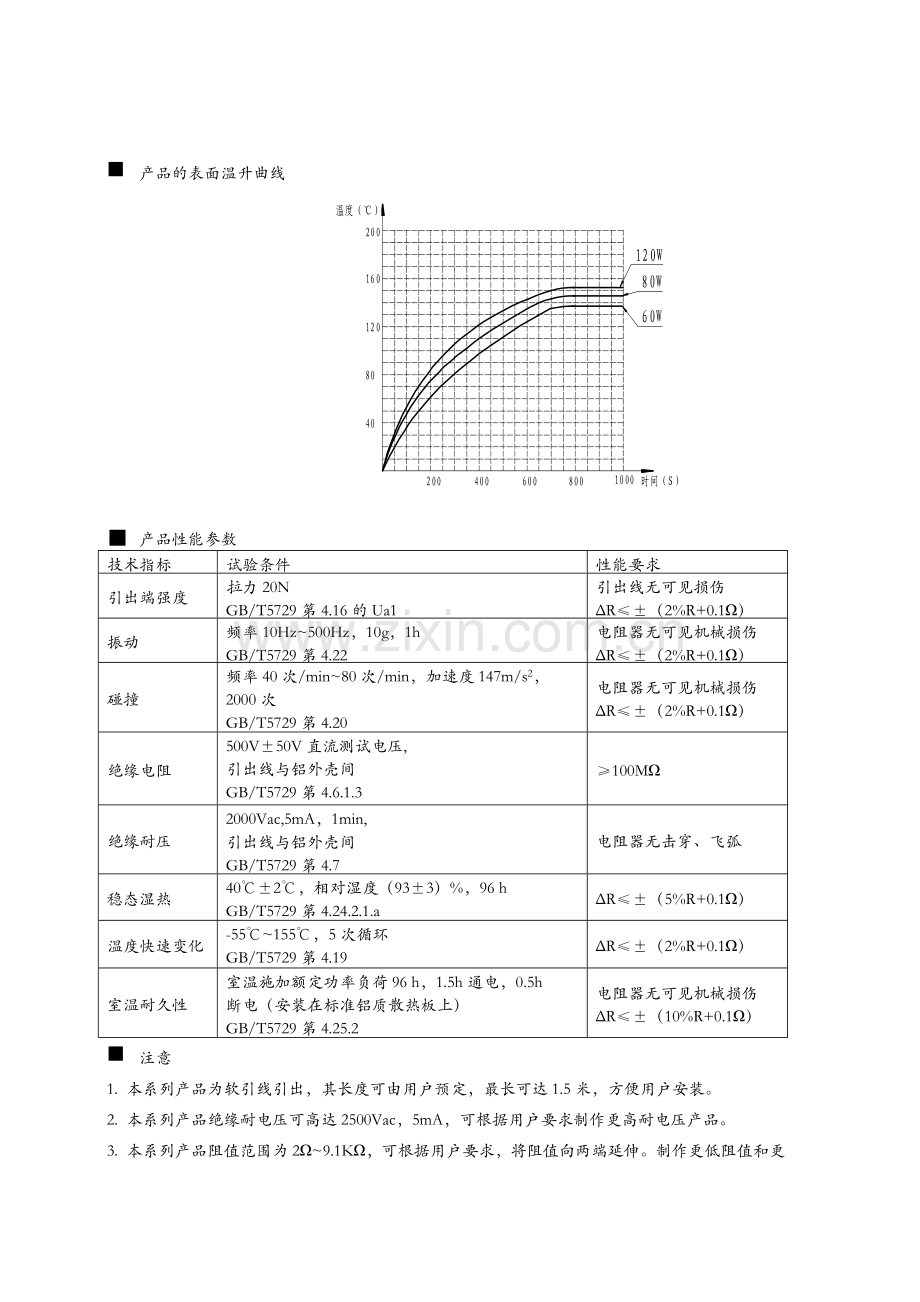

n 产品的表面温升曲线

■ 产品性能参数
技术指标
试验条件
性能要求
引出端强度
拉力20N
GB/T5729第4.16的Ua1
引出线无可见损伤
ΔR≤±（2%R+0.1Ω）
振动
频率10Hz~500Hz，10g，1h
GB/T5729第4.22

电阻器无可见机械损伤
ΔR≤±（2%R+0.1Ω）
碰撞
频率40次/min~80次/min，加速度147m/s2，
2000次
GB/T5729第4.20

电阻器无可见机械损伤
ΔR≤±（2%R+0.1Ω）
绝缘电阻
500V±50V直流测试电压,
引出线与铝外壳间
GB/T5729第4.6.1.3

≥100MΩ
绝缘耐压
2000Vac,5mA，1min,
引出线与铝外壳间
GB/T5729第4.7

电阻器无击穿、飞弧
稳态湿热
40℃±2℃，相对湿度（93±3）%，96 h
GB/T5729第4.24.2.1.a
ΔR≤±（5%R+0.1Ω）
温度快速变化
-55℃~155℃，5次循环
GB/T5729第4.19

ΔR≤±（2%R+0.1Ω）
室温耐久性
室温施加额定功率负荷96 h，1.5h通电，0.5h
断电（安装在标准铝质散热板上）
GB/T5729第4.25.2

电阻器无可见机械损伤
ΔR≤±（10%R+0.1Ω）
n 注意
1. 本系列产品为软引线引出，其长度可由用户预定，最长可达1.5米，方便用户安装。
2. 本系列产品绝缘耐电压可高达2500Vac，5mA，可根据用户要求制作更高耐电压产品。
3. 本系列产品阻值范围为2Ω~9.1KΩ，可根据用户要求，将阻值向两端延伸。制作更低阻值和更高阻值产品。
4. 可以协议制作无感产品。
5. 本系列产品在使用时，产品所使用的封装料中某些挥发性材料有所谓“排气”过程，同时有一些气味产生，属正常现象。但用户在选型时应考虑到这种现象。
n 订货示例
RX28船形 60W 4Ω J
型号（名称） 额定功耗 阻值 精度 数量
注意：若定制无感产品，订货时需声明。无感产品标志前加“N”。

RX28梯形铝外壳线绕固定电阻器
n 适用于电力电子和通讯装置中分压、分流、充放电及负载，广泛用于电源、变频器、伺服等高要求及恶劣环境中。
n 铝外壳散热，适用于各种恶劣环境。
n 参考产品标准：Q/RW420A-2010 《RX28型船形铝外壳线绕固定电阻器详细规范》
n 采用阻燃材料一体化封装，抗振性好。
n 产品外形图及外形尺寸

型号
功率（W）
（25℃带散热板）
外形尺寸（mm）
标称阻值（Ω）
软引出线截面积（mm2）
推荐标准铝质散热板（cm2）
厚度3㎜
L1
L2
L3
W
H
A
RX28-50
50
68
76
90
40
20
5.5
2Ω~5.1KΩ
1.2
824
RX28-60
60
85
98
115
40
20
5.5
2Ω~5.1KΩ
1.2
1000
RX28-70~80
70~80
110
122
140
40
20
5.5
2Ω~5.1KΩ
1.2
1000
RX28-100
100
135
148
165
40
20
5.5
2Ω~5.1KΩ
1.2
1000
RX28-120
120
155
175
190
40
20
5.5
5.1Ω-~5.6KΩ
1.2
1000
RX28-150
150
185
197
215
40
20
5.5
5.1Ω-~5.6KΩ
1.2
1000
RX28-160
160
110
122
140
60
30
5.5
8.2Ω~8.2KΩ
2.0
1200
RX28-200
200
130
155
167
60
30
5.0
4Ω~6.8KΩ
2.0
3755
RX28-250~300
250~300
180
210
230
60
30
4.0
4Ω~10KΩ
2.0
4755
RX28-350~400
350~400
230
245
260
60
30
5.3
4Ω~10KΩ
2.0
5795
RX28-500~600
500~600
285
320
335
60
30
5.3
4Ω~10KΩ
2.0
5795
RX28-700
700
350
385
400
60
40
5.3
4Ω~10KΩ
2.0
5795
RX28-800
800
358
382
400
61
59
6.5
4Ω~10KΩ
2.5
5795
RX28-1000
**1000
360
384
400
107
50
6.5
5Ω~15KΩ
2.5
--
RX28-1200
**1200
410
434
450
107
50
6.5
5Ω~15KΩ
2.5
--
RX28-1500
**1500
435
470
485
107
50
6.5
5Ω~15KΩ
4.0
--
RX28-1800
**1800
500
532
550
107
50
6.5
5Ω~15KΩ
4.0
--
RX28-2000
**2000
600
630
650
107
50
6.5
5Ω~15KΩ
4.0
--
**---表示电阻器25℃不加散热板25℃时的冲击功率，其25℃时额定功率为冲击功率的80%。

n 产品降功耗曲线

n 产品性能参数
技术指标
试验条件
性能要求
引出端强度
拉力20N
GB/T5729第4.16的Ua1
引出线无可见损伤
ΔR≤±（2%R+0.1Ω）
振动
频率10Hz~500Hz，10g，1h
GB/T5729第4.22

电阻器无可见机械损伤
ΔR≤±（2%R+0.1Ω）
碰撞
频率40次/min~80次/min，加速度147m/s2，
2000次
GB/T5729第4.20

电阻器无可见机械损伤
ΔR≤±（2%R+0.1Ω）
绝缘电阻
500V±50V直流测试电压,
引出线与铝外壳间
GB/T5729第4.6.1.3

≥100MΩ
绝缘耐压
2000Vac,5mA，1min,
引出线与铝外壳间
GB/T5729第4.7

电阻器无击穿、飞弧
稳态湿热
40℃±2℃，相对湿度（93±3）%，96 h
GB/T5729第4.24.2.1.a
ΔR≤±（5%R+0.1Ω）
温度快速变化
-55℃~155℃，5次循环
GB/T5729第4.19

ΔR≤±（2%R+0.1Ω）
室温耐久性
室温施加额定功率负荷96 h，1.5h通电，0.5h
断电（安装在标准铝质散热板上）
GB/T5729第4.25.2

电阻器无可见机械损伤
ΔR≤±（10%R+0.1Ω）
n 注意
1. 本系列产品有两种引出方式：一种为软引线引出，其长度可由用户预定，最长可达1.5米，方便用户安装。 一种为不锈钢片引出。安装孔可根据用户要求制做。同时，本系列产品除以上两种引出方式外，还可根据用户要求制作其他特殊要求的引出方式。
2. 本系列产品绝缘耐电压可高达2500Vac，5mA，可根据用户要求制作更高耐电压产品。
3. 本系列产品阻值范围为2Ω~15KΩ，可根据用户要求，将阻值向两端延伸。制作更低阻值和更高阻值产品。
4. 可以协议制作无感产品。
5. 本系列产品在使用时，产品所使用的封装料中某些挥发性材料有所谓“排气”过程，同时有一些气味产生，属正常现象。但用户在选型时应考虑到这种现象。
n 订货示例
RX28梯形 120W 9.1Ω J R/P
型号（名称） 额定功耗 阻值 精度 引出线方式 数量
注意：1. 若定制无感产品，订货时需声明。无感产品标志前加“N”。
2. 引出线方式中,R---软引出线引出;P---不锈钢片引出。
RXG系列大功率铝外壳线绕固定电阻器
n 适用于电气、大电力设备中的直流或低频交流电路中分压或分流作用。电力机车上RC吸收回路中的大功率吸收电阻器使用。
n 铝外壳散热，适用于各种恶劣环境。
n 参考产品标准：Q/RW448A-2011《RXG系列大功率铝外壳线绕固定电阻器详细规范》
n 产品外形图及外形尺寸

型号
功率（W）
(25℃)
冲击功率
（W）
外形尺寸（mm）
标称阻值（Ω）
L1
L2
L3
L4
ØD
H
H1
Ød
RXG300D-I/II
200
300
199
183
**
72
Ø51
73
58
Ø5
5.1Ω~3KΩ
RXG400A-I/II
300
400
202
182
**
76
Ø66
80.5
75
Ø5
5.1Ω~3KΩ
RXG600DI-/II
400
600
304
286
129
72
Ø51
73
58
Ø5
5.1Ω~4.7KΩ
RXG800A-I/II
600
800
307
287
129
76
Ø66
80.5
75
Ø5
5.1Ω~7.5KΩ
RXG800B-I/II
600
800
269
144
--
--
Ø85
127.5
--
--
6.8Ω-~10KΩ
RXG800C-I/II
600
800
291
271
127
76
Ø68
81.5
75
Ø5
5.1Ω-~6.8KΩ
RXG1000B-I/II
800
1000
309
185
--
--
Ø85
127.5
--
--
10Ω~12KΩ
**---表示电阻器夹环为一只，位于电阻器中心线上。

n 产品降功耗曲线

n 产品性能参数
技术指标
试验条件
性能要求
振动
频率10Hz~500Hz，10g，3h
GB/T5729第4.22.3

电阻器无可见机械损伤
ΔR≤±（2%R+0.1Ω）
绝缘电阻
500V±50V直流测试电压,
引出线与铝外壳间
GB/T5729第4.6.1.3

≥1000MΩ
绝缘耐压
4000Vac（RXG800B/1000B施加电压为6000Vac）,
10mA，1min,。引出线与铝外壳间
GB/T5729第4.7

电阻器无击穿、飞弧
稳态湿热
40℃±2℃，相对湿度（93±3）%，96 h
GB/T5729第4.24.2.1.a
ΔR≤±（5%R+0.1Ω）
室温耐久性
室温施加额定功率负荷1000h，1.5h通电，0.5h
断电（安装在标准铝质散热板上）
GB/T5729第4.25.2

电阻器无可见机械损伤
ΔR≤±（10%R+0.1Ω）
n 注意
1. 本系列产品阻值范围为5.1Ω~12KΩ，可根据用户要求，将阻值向两端延伸。制作更低阻值和更高阻值产品。
2. 可以协议制作无感产品。
3. 本系列产品在使用时，产品所使用的封装料中某些挥发性材料有所谓“排气”过程，同时有一些气味产生，属正常现象。但用户在选型时应考虑到这种现象。
n 订货示例
RXG800A-I 600W 5.1Ω J Y/N
型号（名称） 额定功耗 阻值 精度 ** 数量
注意：1. 若定制无感产品，订货时需声明。无感产品标志前加“N”。
2. ** 表示除RXG800B/1000B两个系列外，其余系列须注明是产品否带安装支架。Y——带支架；N——不带支架。
G RXG300D/600D型大功率铝外壳线绕电阻器
n 适用于风冷安装方式，用于军工大型地面装备直流或交流电路中。

n 适用标准：Q/RW20063-2005 GRXG300D/600D型大功率铝外壳线绕电阻器详细规范
n 技术特性：
环境温度：-55℃～＋315℃（＋25℃满负荷）；
相对湿度：＋40℃±2℃时达90℃±3℃%；
大气压力：70～106KPa；
振动频率：10～500Hz；加速度：98m/s2；
碰 撞：40～80次/分；加速度：98m/s2;
n 产品外形图及尺寸

型 号
25℃额定功耗（W）强冷风散热
外 形 尺 寸（mm）
标称阻值
（Ω）
重量（g）
D±1
d
H±1
H1±1
GRXG300D
200
Ф35
M6
54.5
37
6.2
91.0
GRXG600D
400
Ф51
M8
73
47.5
12.4
117
