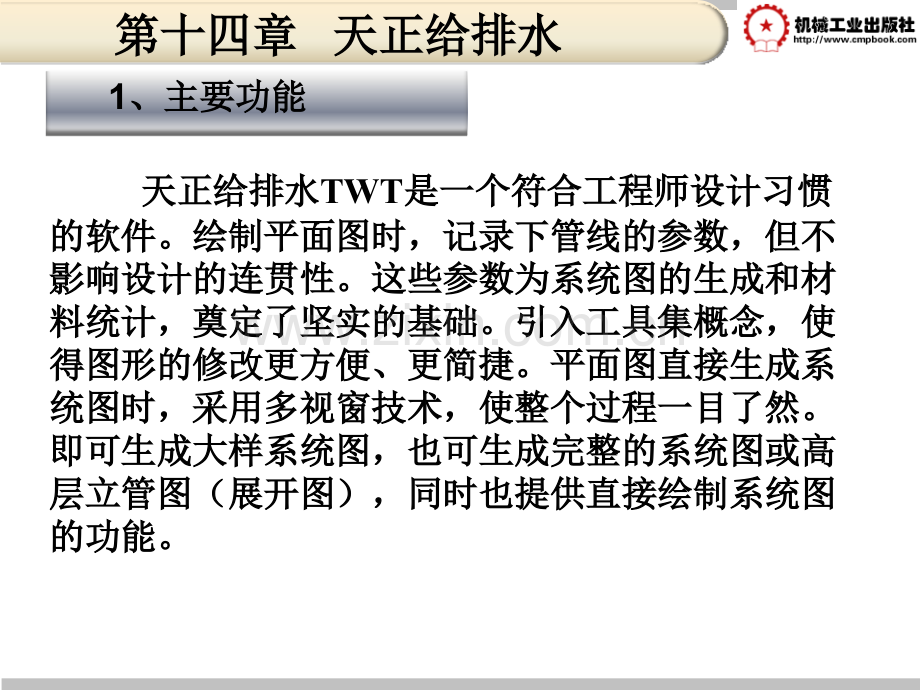

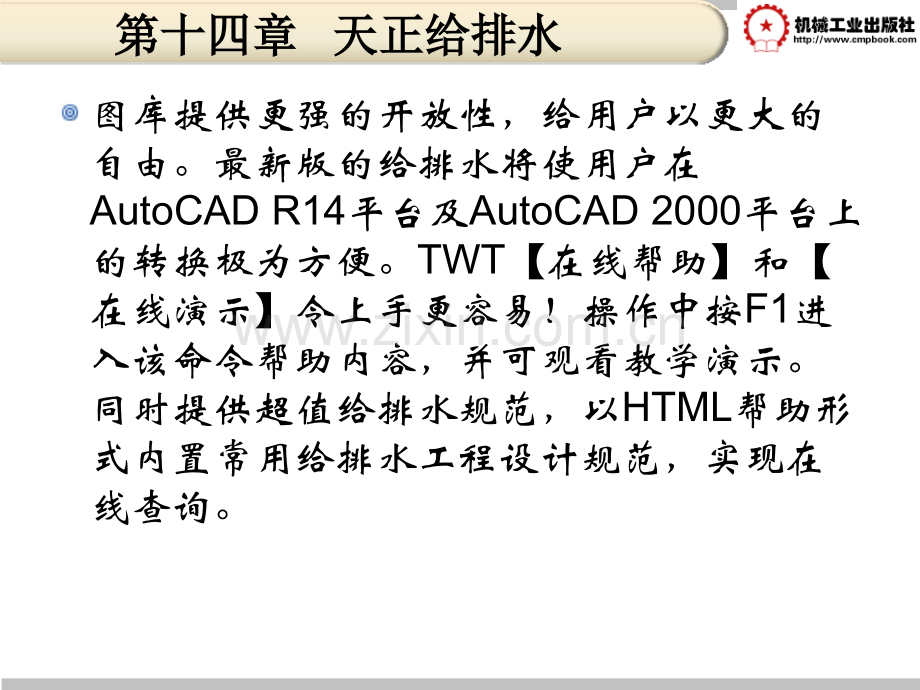

第十四章第十四章 天正给排水天正给排水天天正给排水正给排水TWT是一个符合工程师设计习惯是一个符合工程师设计习惯的软件。绘制平面图时，记录下管线的参数，但不的软件。绘制平面图时，记录下管线的参数，但不影响设计的连贯性。这些参数为系统图的生成和材影响设计的连贯性。这些参数为系统图的生成和材料统计，奠定了坚实的基础。引入工具集概念，使料统计，奠定了坚实的基础。引入工具集概念，使得图形的修改更方便、更简捷。平面图直接生成系得图形的修改更方便、更简捷。平面图直接生成系统图时，采用多视窗技术，使整个过程一目了然。统图时，采用多视窗技术，使整个过程一目了然。即可生成大样系统图，也可生成完整的系统图或高即可生成大样系统图，也可生成完整的系统图或高层立管图（展开图），同时也提供直接绘制系统图层立管图（展开图），同时也提供直接绘制系统图的功能。的功能。1、主要功能、主要功能第十四章第十四章 天正给排水天正给排水图库提供更强的开放性，给用户以更大的自由。最新版的给排水将使用户在AutoCADR14平台及AutoCAD2000平台上的转换极为方便。TWT【在线帮助】和【在线演示】令上手更容易！操作中按F1进入该命令帮助内容，并可观看教学演示。同时提供超值给排水规范，以HTML帮助形式内置常用给排水工程设计规范，实现在线查询。第十四章第十四章 天正给排水天正给排水1、主要功能、主要功能建筑图绘制TWT内嵌天正公司强大的建筑软件TArch，可绘制具有天正自定义对象的建筑平面图。本软件在给排水平面图设计中全面支持天正建筑各个版本绘制的建筑条件图。室内给排水设计全新的图库收纳最新规范的图例，所有管线设计实现动态3d预演，所见即所得，最终自动统计生成整楼设备材料表。用户可以按自己的需要进行个性化设置，标注文字大小，标注风格，管道线宽、颜色、线型，立管圆圈大小等，极大地方便了不同用户的需求。卫生器具与管线自动相连。平面图完成后可自动生成系统图，软件还提供一系列工具方便实现系统图完善。第十四章第十四章 天正给排水天正给排水消防喷淋系统设计提供多种布置消防设备的方案：【任意布置】【直线喷头】【矩形喷头】【等距喷头】。喷头可自动或指定位置布置，自动连接喷洒干管，并自动计算管径和起点压力，最后出WORD计算书。动态进行喷头位置调整，管线和尺寸线联动。随意修改喷头类型及接管方式，所连管线自动做遮挡相应处理。消火栓系统原理图可读平面图生成或直接通过【消防系统】绘制，都可进行计算，出计算书。室外给排水设计快速绘制出各种管网系统及构筑物，并进行管网水力计算和绘制纵断面图。第十四章第十四章 天正给排水天正给排水水泵房、水箱设计可绘制泵房平面图，并实现三维仿真显示管道、水泵、阀门的实体效果，由平面图直接生成剖面图，并且用户可自行扩充水泵的图库；提供标准方、圆形水箱及自定水箱、水箱间的平、剖面设计。材料表统计，完成各种专业计算并导出计算书绘制平面图后，不用手工添加任何数据，可以直接在平面图上进行材料统计，并生成材料表。统计内容包括管材的管径和管长，阀门的种类和数量，弯头的材料和数量。具体的统计内容可由用户自行确定。采用最新规范，具有室内、室外常用水力计算功能。计算直接读图，操作简易；结果表格化，方便打印作为计算书。第十四章第十四章 天正给排水天正给排水查询功能可检索关于给排水设计的各类资料，及常用数据（如用水定额）和设计规范。并在该软件中计算模块的原理及公式详细介绍给广大用户。标注功能通用、方便的标注工具能快速完成尺寸、管径、标高、坡度等复杂繁琐的标注任务；所有标注工具都可用于标注，用户可以任意使用AutoCAD命令绘制的图元，没有任何限制。这样即使用户一时难以学会天正给排水软件的其它功能，也可以利用这些标注功能来完成繁琐的标注任务。第十四章第十四章 天正给排水天正给排水2、用户界面、用户界面如图12-1所示，天正给水排水的工作界面在AutoCAD的界面基础上增加了如下内容：屏幕菜单天正的所有功能调用都可以在天正的屏幕菜单上找到，以树状结构调用多级子菜单。所有的分支子菜单都可以左键点取进入变为当前菜单，也可以右键点取弹出菜单，从而维持当前菜单不变。大部分菜单项都有图标，以方便用户更快的确定菜单项的位置。当光标移到菜单项上时，AutoCAD的状态行就会出现该菜单项功能的简短提示。标题栏第十四章第十四章 天正给排水天正给排水图图12-1天正给水排水的工作界面天正给水排水的工作界面屏屏幕幕菜菜单单标题栏标题栏标标 准准 工工 具具栏栏快捷工具条快捷工具条第十四章第十四章 天正给排水天正给排水快捷菜单又称右键菜单，在AutoCAD绘图区，单击鼠标右键（简称右击）弹出。快捷菜单可通过以下方式：a.鼠标置于CAD对象或天正实体上使之亮显后，右击弹出此对象、实体相关的菜单内容；b.鼠标单选对象或实体后，右击弹出相关菜单；c.在绘图区域内“Ctrl右击”弹出常用命令组成的菜单。第十四章第十四章 天正给排水天正给排水命令行命令行a.键盘命令天正软件大部分功能都可以用命令行输入，屏幕菜单、右键快捷菜单和键盘命令三种形式调用命令的效果是相同的。对于命令行命令，以简化命令的方式提供，例如【任意布置】命令对应的键盘简化命令是RYBZ，采用汉字拼音的第一个字母组成。少数功能只能菜单点取，不能从命令行键入，如状态开关等。第十四章第十四章 天正给排水天正给排水b.命令交互天正软件对命令行提示风格做出了比较一致的规范，以下列命令提示为例：请给出欲布置的设备数量旋转90度R花括号前头为当前的操作提示，花括号后为回车所采用的动作，花括号内为其他可选的其他动作，键入方括号内的字母进入该功能，键入方括号内的字母无需回车。这和AutoCAD200 x中文版的命令行风格类似，只是AutoCAD不支持单键转入其他动作。下面是AutoCAD中文版命令行风格示意：当前动作或动作1(A)/动作2(B)：第十四章第十四章 天正给排水天正给排水c.选择对象要求单选对象时，遵循前述命令行交互风格，如：请选择起始点热键天正在AUTOcad的基础又补充了若干热键，见表12-1F1执行命令过程中查看相关的天正帮助执行命令过程中查看相关的天正帮助“Tab”键键以当前光标位置为中心，缩小视图以当前光标位置为中心，缩小视图“”键（键（TAB上方的键上方的键)以当前光标位置为中心，放大视图以当前光标位置为中心，放大视图Ctrl+“”文档标签的开关文档标签的开关Ctrl+“”屏幕菜单的开关屏幕菜单的开关第十四章第十四章 天正给排水天正给排水快捷工具条快捷工具条用户可根据自己绘图习惯采用“快捷工具条”执行天正命令。天正工具条具有位置记忆功能，并融入ACAD工具条组。也可在【选项】【天正设置】中关闭工具条。使用【工具条】命令，可以使用户随心所欲地定制自己的图标菜单命令工具条，（前7个不可调整，第3第4分别是ACAD“绘图”“修改”下拉工具条）即用户可以将自己经常使用的一些命令组合起来做工具条放置于界面上的习惯位置。天正提供的自制工具条菜单可以放置天天正给排水的所有命令，见12-2图所示。第十四章第十四章 天正给排水天正给排水图图12-2工具条菜单工具条菜单第十四章第十四章 天正给排水天正给排水3、天正系统文件简介、天正系统文件简介TWT安装完毕后，安装位置下有以下文件夹：“dwb”存放天正图库，其中*.tk*.dwb*.slb为一组图库，如：VALVE.*阀门图库ATTACHMENT.*系统附件图库OUT.*室外图库PUMP.*水泵图库TWTSYS.*系统图库Sanitary.*洁具图库Standard.*国标图库第十四章第十四章 天正给排水天正给排水用户可利用用户可利用【系统工具系统工具】【图库管理图库管理】管理图库：管理图库：“drv”目录存放单机版加密锁驱动程序“flash”目录存放【在线演示】必要的动画文件“Lisp”目录存放系统lisp程序“sys15”目录存放R2000和R2002专用的系统文件“sys16”目录存放R2004和R2005专用的系统文件“sys”目录存放系统必要文件、字体文件、菜单文件等但应注意的是修改但应注意的是修改acad.pgp文件后，需重新启动文件后，需重新启动TWT7.0，新的快捷键命令才能生效，新的快捷键命令才能生效!第十四章第十四章 天正给排水天正给排水进行天正软件的操作可通过以下五大方法进行天正软件的操作可通过以下五大方法:1、屏幕菜单。2、快捷工具条（即右键。）3、定制工具条。4、命令行输入命令（如纵断面图可在命令行输入ZDMT）。5、选中左键双击。第十四章第十四章 天正给排水天正给排水4、天正基本概念及重要命令、天正基本概念及重要命令天正对象天正公司根据中国大陆工程设计的规范，定义了一系列适合于工程设计的基本图元，这些基本图元称为天正对象，包括用来建立平面的各种构件对象（如墙体、管线、阀门、设备等，称天正构件对象），以及用来标注和说明这些构件的标注对象（如尺寸标注、文字、表格等，称天正标注对象）。天正构件对象用模型空间的尺寸来度量，而天正标注对象则用图纸空间的尺寸来度量，这样大大方便了图纸的输出，特别是经常调整模型的输出比例时，天正的标注对象自动适应新的输出比例。第十四章第十四章 天正给排水天正给排水AutoCAD基本对象，如直线（Line）、圆弧（Arc）、圆（Circle）、多段线（Pline）等，只有一种显示形态。而天正对象具备两种显示形态，一种显示形态适合于工程图纸的表达，另一种形态适合于真实模型的表达。这就是多视图的概念，适合工程图纸的表达称为二维视图，适合真实模型的表达称为三维视图。天正对象提供了符合常规思维的智能特征，例如删除阀门管线遮挡就自动消除，这就是软件的智能化；天正对象的二维视图针对工程设计的特征量身定做，行为特征非常适合于工程制图，这就是软件的标准化。第十四章第十四章 天正给排水天正给排水夹点操作夹点操作用夹点进行编辑是一种自由的交互式编辑方式。夹点是一些出现在选定实体上的几何线段上的小方框。通过选择和拖动夹点，可以修改或复制对象。不同的天正对象根据实际编辑需要定义了不同的夹点特性，如：天正表格夹点行为见图12-3。第十四章第十四章 天正给排水天正给排水图图12-3天正表格夹点行为天正表格夹点行为移移动动第第一一行行移动整个表移动整个表格移移动动第第4列列角点缩放角点缩放第十四章第十四章 天正给排水天正给排水图图12-4天正尺寸夹点行为天正尺寸夹点行为移移动动尺尺寸寸线线移动尺寸文本移动尺寸文本更改合并尺寸开间更改合并尺寸开间第十四章第十四章 天正给排水天正给排水标注线两侧夹点：用于尺寸线的纵向移动（垂直于尺寸线），用来改变成组尺寸线的位置，尺寸界线定位点不变（长度随之动态改变）。尺寸界线端夹点：作为首末两尺寸界线，此夹点用于移动定位点或更改开间（沿尺寸标注方向）方向的尺寸。内部尺寸界线夹点：端夹点用于更改开间方向尺寸，当拖动夹点至重合于相邻夹点时，两尺寸界线合二为一，起到标注合并的作用。尺寸文本夹点：用于移动尺寸文字，该夹点行为等同于AutoCAD的同类夹点。第十四章第十四章 天正给排水天正给排水天正管线夹点行为见图天正管线夹点行为见图12-5。改变起点位置改变起点位置改变标注位置改变标注位置改变终点位置改变终点位置平移平移，第十四章第十四章 天正给排水天正给排水普通管线夹点定义与LINE一致，对于已经标注管径的管线，标注与管线是一体化的（类似与天正门窗与门窗编号），修改标注位置夹点可以控制标注位置。改变开启方向改变开启方向移动移动天正阀门夹点行为见图天正阀门夹点行为见图12-6。第十四章第十四章 天正给排水天正给排水图形导出图形导出命令位置：【文件布图】【图形导出】功能：将当前天正7.0DWG图转化为旧版本天正DWG图或AutoCAD直接能打开的版本。支持图纸空间布局的导出。点取菜单命令后，显示对话框如图12-7第十四章第十四章 天正给排水天正给排水天正拷贝天正拷贝菜单位置：【天正工具条第四个按钮】【天正拷贝】（TZKB）或【屏幕菜单】的【绘图工具】的【自由复制】。功能：对ACAD对象与天正对象均起作用，能在复制对象之前对其进行旋转、镜像、改插入点等灵活处理，而且默认为多重复制，十分方便。执行本命令，命令行提示：请选择要拷贝的对象:请点选基点:点取位置或转90度A/左右翻转S/上下翻转D/改转角R/改基点T:第十四章第十四章 天正给排水天正给排水用户所选的全部对象将随鼠标的拖动复制至目标点位置，本命令以多重复制方式工作，可以把源对象向多个目标位置复制。还可利用提示中的其他选项重新定制复制，特点是每一次复制结束后基点返回左下角。本命令的简化命令是CP，用户大量的操作是复制，本命令可替代ACAD的COPY命令，不仅可以直接的多次复制，而且实现拷贝过程中的翻转、转角等问题第十四章第十四章 天正给排水天正给排水初始设置初始设置菜单位置：【设置】【初始设置】（天正工具条第一个按钮）功能：设置绘图中图块比例、管线信息、文字字形、字高和宽高比等初始信息。菜单上选取本命令后，屏幕上出现如图12-8所示的【选项】对话框，选择本对话框的【天正设定】标签，进入初始设置界面。利用此对话框可以对绘图时的一些默认值进行修改，对话框中各项目说明如下：第十四章第十四章 天正给排水天正给排水图图12-8初始设置初始设置第十四章第十四章 天正给排水天正给排水立管离墙距离【立管布置】有2种方式与墙有关：沿墙布置、墙角布置。其中离墙的距离在此控制。双管弯头曲率控制双线水管弯头的曲率半径和变径管的长度。管线默认管径为方便统计，天正软件绘制的管线都具有管径信息。本处设置可控制【绘制管线】管径参数的默认值。管线文字断距调节管线文字打断管线的间距大小，修改后当前图自动更新。管线打断间距当多根管线形成遮挡时，处于标高高的管线会打断标高低的管线，其打断的间距在此控制，修改后当前图自动更新。第十四章第十四章 天正给排水天正给排水管线粗线显示天正软件绘制的管线都是带宽度信息的，在此设置当前DWG是否以粗线形式显示。管线系统设置对管线颜色、线宽、线型（可自创新线型）、标注、管材、立管（双管）、图面绘制立管的半径大小进行初始设置，并可强制修改已画管线，如图12-9。给水点设置洁具给水点绘制有2种方式，1是不绘制给水点，直接连支管；2是老天正方式，支管末端绘制十字斜叉。室外井直径设置室外部分绘制井的直径。扣弯设置选择扣弯的表示方式，有传统弧形和新规范圆形两种。立管标注设置立管标注有2种形式供用户选择，引出式和圆圈式。圆圈式可设置圆半径大小。第十四章第十四章 天正给排水天正给排水天正设置支持天正设置支持3D选择后插入的设备阀门呈三维显示。选择后插入的设备阀门呈三维显示。图图12-9管线系统设置管线系统设置第十四章第十四章 天正给排水天正给排水喷头半径设置平面喷头的半径。排水圆半径用于修改排水圆半径大小。阀门插入比例设定阀门阀件在插入时的比例大小，此值可以在双击阀门修改对话框中查看、修改。标注文字设置栏中可以设置标注文字的样式、字高、宽高比，见图12-10标注坡度时同时标注管长选择是否在水力计算后将坡度、管长一起标注。开启天正快捷工具条用于设置是否在屏幕上显示天正快捷工具条。第十四章第十四章 天正给排水天正给排水工程管理工程管理菜单位置：【设置】【工程管理】功能：管理用户定义的工程设计项目中参与生成立面剖面三维的各平面图形文件或区域定义。执行本命令后，屏幕上出现如图12-11所示的界面，单击界面上方的下拉列表，可以打开工程管理菜单，选择打开已有的工程、新建工程等命令。“新建工程”命令，为当前图形建立一个新的工程，并为工程命名，如办公楼给排水设计。第十四章第十四章 天正给排水天正给排水图图12-11工程管理工程管理第十四章第十四章 天正给排水天正给排水5、天正管线系统、天正管线系统天正管线系统包括管线、设备和附件三部分。管线包括单管线（给水、排水、热水、消防等）和双管线（法兰和焊接接口）；设备包括节点附件、给水附件、排水附件、消防设备和室外设备。设备的详细内容见表12-2。附件包括阀门阀件和管道附件。第十四章第十四章 天正给排水天正给排水表表12-2天正设备内容天正设备内容节点附件给水附件排水附件消防设备室外设备三通、三通、四通、四通、弯头堵弯头堵头头给水点、给水点、水龙头、水龙头、混合水混合水龙头、龙头、淋浴头淋浴头排水点、排水点、地漏、地漏、清扫口、清扫口、雨水斗、雨水斗、排水漏排水漏斗斗消火栓、消火栓、喷淋头喷淋头雨水口、雨水口、各种井各种井第十四章第十四章 天正给排水天正给排水管线与管线的关系管线与管线的关系(一)管线标高相同的情况：a.生成四通：不断线，无相互遮挡关系b.管线置上：断线，有遮挡关系（先画的管线A在下，后画的管线B在上，后画管线B遮挡先画的管线A）c.管线置下：断线，有遮挡关系（先画的管线A在上，后画的管线B在下，后画管线B被先画的管线A遮挡）(二)管线标高不相同的情况：不会生成四通，系统会根据管线各自的标高形成置上或置下的遮挡关系，即标高高的置上，遮挡标高低的管线。：遮挡原则是在标高相同的情况下，遮挡级别高的遮挡级别低的管线；而标高优先于遮挡级别；移动或删除两交叉管线之一后，管线自动打断或合拢。注意第十四章第十四章 天正给排水天正给排水管线与设备的关系管线与设备的关系a.可以接多条管线b.每个设备上都有接线点和插入点c.管线是否被遮挡d.移动、删除或缩放设备后，管线自动断线或合拢，表现形式与附件相同e.在设备图块的外包线内画管线，管线自动连接设备f.管线穿过多个设备时，自动打断g.节点附件包括三四通，弯头，堵头，他们属于隐形附件不在图中显示出来，能够进行材料统计。第十四章第十四章 天正给排水天正给排水管线与附件的关系管线与附件的关系附件包括阀门、管道附件和文字，它从属于管线，当删除管线时，其上的附件一并被删除。附件上都有接线点和插入点，插入时管线将连在接线点上，并同时与管线形成遮挡关系，但不打断管线。移动、删除、缩放附件后，管线自动断线或合拢，阀门和附件与管线文字基本相同。请思考管线与管线,管线与设备,管线与附件三大关系的特点?提示:第十四章第十四章 天正给排水天正给排水12.1.2平面图绘制平面图绘制1、转条件图或绘制建筑图转条件图菜单位置：【建筑】【转条件图】或【平面】【转条件图】（ZTJT）功能：对当前打开的一张建筑图根据需要进行给排水条件图转换，在此基础上进行给排水平面图的绘制。执行此命令前先打开DWG图，再进行转条件图操作。执行命令后，出现如图12-12所示【转条件图】对话框第十四章第十四章 天正给排水天正给排水转条件图步骤：转条件图步骤：a.在对话框中选择在转条件图时需要保留的图层，未选图层及其上的图元信息将被自动删除；b.不执行转条件图命令，打开预演，框选转图范围，可以清楚的看到转条件图后DWG图，能够达到用户要求时，再执行命令。c.如果不能达到用户的要求，从预演状态回到对话框，使用对话框中修正非天正图元下的同层整体修改和改为层，依次对每一层进行修正，同时在修改层时系统会自动伴随预演查看效果，每层预演状态的所有待转图元成虚线显示，如果用户还要保留另外的未转图元时，可直接在预演状态下的图元上点取，程序会自动搜索到这一类图元将它们变为虚线显示。d.如果图纸特别复杂，反复修改后仍不能达到要求，就可采用对话框中的删门窗编号和柱子变空心命令，预演满意后，方可执行转条件图。第十四章第十四章 天正给排水天正给排水图图12-12转条件图转条件图第十四章第十四章 天正给排水天正给排水绘制建筑图绘制建筑图【建筑】【绘制轴网】【轴线生墙】【两点轴标】【门窗】【柱子】【直线梯段】【阳台】【布置洁具】【布置隔断或隔板】第十四章第十四章 天正给排水天正给排水2、给水排水、消防平面图的绘制、给水排水、消防平面图的绘制立管布置菜单位置：【管线】【立管布置】（LGBZ）功能：在平面图中绘制立管执行此命令，弹出如图12-13的布置立管对话框.管线设置同绘制管线对话框。.管线类型绘制管线前，先选取相应类别的管线.管径选择或输入管线的管径，在【初始设置】中可定义默认管径值.编号立管的编号由程序以累计加一的方式自动按序标注，也可采用手动输入编号。第十四章第十四章 天正给排水天正给排水图图12-13立管布置立管布置布置方式分为三种任意布置：立管可以随意放置在任何位置；墙角布置：选取要布置立管的墙角，在墙角布置立管；沿墙布置：选取要布置立管的墙线，靠墙布置立管；.底标高、顶标高根据需要输入立管管底、管顶标高，简化了生成系统图的步骤第十四章第十四章 天正给排水天正给排水A:图纸上立管圆的绘制半径，可在“初始设置”【管线系统设置】中定义，也可双击立管调出修改对话框进行设置；B:立管距墙的距离是指从立管中心点到所选墙之间的距离，可在【初始设置】中进行设定；如果想调整已布立管的位置，则点取立管后按右键，在弹出的菜单管线编辑中找到立管定位命令，即可调整立管位置；C:在绘制管线和布置立管时，可以先不用确定管径和标高的数值，而采用默认管径和标高，之后在设计过程中确定了管径和标高后再用【单管标高】、【管径标注】或【修改管线】命令对标高、管径进行赋值；或者选择管线后在对象特性工具栏中进行修改。如果在已知管径和标高的情况下，于绘制之前编辑输入，所画出的管线与设置一致。注注意意：第十四章第十四章 天正给排水天正给排水绘制管线绘制管线菜单位置：【管线】【绘制管线】（HZGX）功能：在平面图中绘制管线。执行此命令后出现如图右对话框，分别说明如下：第十四章第十四章 天正给排水天正给排水.管线设置见初始设置.管线类型绘制管线前，先选取相应类别的管线。.管径选择或输入管线的管径，在【初始设置】中可定义其默认值。在绘制管线时可以不用输管径，也可采用默认管径，之后在设计过程中确定了管径后再用【标注管径】或【修改管径】对管径进行赋值或修改。.标高与管径相同，可以在确定了标高后再用【单管标高】或【修改管线】命令进行修改。.管线交叉对管线交叉处的处理，有三种方式，生成四通，管线置上，管线置下。在上述各项都设置后就可以按选择的管线类型，进行管线的绘制。第十四章第十四章 天正给排水天正给排水注意：注意：A:在一段管线上引出另一段管线时，引出管线的类型、管径、标高值等都会自动读取被引管线的信息；B:当管线要连接到与其标高不同的设备上时，系统会自动完成连接。设备的标高会自动跟随管线的标高。C:管线的绘制过程中伴随有距离的预演，也可以直接在命令行输入数据进行绘制。D:菜单上或右键点取命令后，点选或框选需添加断管符号的管线，右键确认后，系统将自动在管线末端生成断管符号。E:菜单或双击管线，会弹出修改管线对话框，用户可以在此对话框中对所选管线的所有信息和属性进行修改，包括更改线型、更改图层、更改颜色、更改线宽、更改管材、更改管径、更改遮挡和修改管线标高几个选择框，用户如果要更改管线的某个属性只需选中选择框，这时后面的编辑框或下拉菜单就变为可编辑的状态了。F在平面图中同时绘制多条管线用绘制多管命令。第十四章第十四章 天正给排水天正给排水定义洁具定义洁具命令位置：【平面】【定义洁具】（DYJJ）功能：定义卫生洁具的给水点及排水点。鼠标或右键执行本命令后，命令行提示：请选择要定义的洁具图块:由命令行提示选择洁具图块后，系统会先弹出如图12-15所示的选项框，选择相应给水方式的洁具项后，就会进入图2定义洁具对话框，完成设置后，此图块会自动转为以天正方式定义的洁具图块。如果用任意洁具方式插入的洁具则只弹出图12-16定义洁具对话框。第十四章第十四章 天正给排水天正给排水图图12-15定义洁具定义洁具点击冷水给水点位置热水给水点位置命令，在当前图洁具中选取冷热水给水点位置。并相应选择给水点样式：十字叉和无。点击系统图块，选择需要的给水附件形式。点击指定排水点位置或选择已有排水圆，在当前图洁具中确定排水点的位置。点击系统图块，选择需要的排水附件形式。使用系统给水、排水当量值，或点击编辑框旁边的查看按钮，根据弹出的卫生器具的给水当量/排水当量，额定流量对话框，确定数值。第十四章第十四章 天正给排水天正给排水图图12-16任意洁具任意洁具第十四章第十四章 天正给排水天正给排水管连洁具管连洁具命令位置：【平面】【管连洁具】（GLJJ）功能：将已定义的洁具连接到冷、热水管和污水管上。鼠标或右键执行本命令后，命令行提示：请选择干管:选择洁具要连接的干管请选择需要连接管线的洁具:点选要连管的洁具，右键确定第十四章第十四章 天正给排水天正给排水注意：注意：a给水附件的给水点是直接插入在管线上的，故在由平面转系统图的过程中，连接洁具与管线的短管只在平面图中显示而不生成系统图。当要删除不使用或画错的洁具时，平面图上的连接管线和给水点是不会自动删除的，需要用户特别注意将支管上的给水点删除。b排水系统的管连洁具，指定的排水点或排水圆在洁具上，而与管线之间的连接管是由系统自动生成的，平面图和轴侧图上都有此连接管，不存在删除管线上排水点的问题。第十四章第十四章 天正给排水天正给排水阀门阀件阀门阀件命令位置：【平面】【阀门阀件】（FMFJ）功能：在管线上插入平面或系统形式的阀门图件。鼠标或右键执行本命令后，系统会弹出天正给排水图块对话框，如图12-17所示：点取本命令，选择插入阀门后，命令行反复提示：请指定阀件的插入点放大E/缩小D/左右翻转F：将阀门阀件插入在管线上，按E、D、F键可使阀门阀件放大、缩小、左右翻转，右键退出。第十四章第十四章 天正给排水天正给排水注意：注意：a应注意三个命令的相互配合使用，即插入阀件、替换阀件、造阀门。当图库中有您所需的图块时，可在管线上直接插入；当要更换已插入在管线上的阀件时，用替换阀件命令后选择新阀件，点取原阀件的位置右键确定即可；当图库中没有您需要的图块时，您可以自造阀门，将其加入天正图库管理系统的阀门类别后，再次执行阀门阀件命令时，新的自造阀门就可以直接用来插入了。b双击已插入的阀门，可以直接调出阀门编辑对话框，可直接修改阀门大小和种类，或加双线法兰形式。第十四章第十四章 天正给排水天正给排水图图12-17阀门阀件阀门阀件上一页上一页下一页下一页插入阀件插入阀件替换阀件替换阀件造阀门造阀门平面阀门平面阀门系统阀门系统阀门图库管理图库管理放大放大调调头头即即将将插插入入阀阀门门调转调转第十四章第十四章 天正给排水天正给排水给水附件给水附件命令位置：【平面】【给水附件】（GSFJ）功能：在管线上插入平面或系统形式的给水附件图块。鼠标或右键执行命令后，系统会弹出如图所示对话框：执行命令并进行对话框设定后，命令行提示：请指定附件在管线上的插入点旋转90度A/放大E/缩小D:选择附件类型，然后在平面系统显示框会显示出相应的图标，点击系统图标即可进行选择需要的图标。选择附件距管横向距离，可自由编辑输入定距使用默认值或查询后输入数据第十四章第十四章 天正给排水天正给排水注意：注意：a管线中间位置插入时（红框示），在平面图上会生成预设距离的一段短管，但此短管不会随平面图生成系统图。管线末端插入时，直接点取端点、生成附件，平面图可完整转为系统图。b除上述管连洁具可在布置平面图时连接洁具与管线，还可使用给水附件实现这一平面布置，两者生成的系统图相同。第十四章第十四章 天正给排水天正给排水排水附件排水附件命令位置：【平面】【排水附件】（PSFJ）功能：在管线上插入平面或系统形式的排水附件图块。鼠标或右键执行命令后，系统会弹出排水附件对话框，如图12-19所示：选择附件类型，然后在平面系统显示框会显示出相应的图标，点击系统图标即可进行选择需要的图标。使用系统默认值或点击查询按钮，在弹出的排水当量/额定流量双击洁具确定。第十四章第十四章 天正给排水天正给排水点取本命令并进行对话框设定后，命令行反复提示：请指定附件在管线上的插入点放大E/缩小D:在管线上指定插入点。按E、D键可编辑所插入的附件：放大、缩小。右键退出。注意：注意：管连洁具可在布置平面图时连接洁具与管线，还可使用排水附件实现这一平面布置，两者生成的系统图相同。第十四章第十四章 天正给排水天正给排水布消火栓布消火栓菜单位置：【平面消防】【布消火栓】（BXHS）功能：设置平面消火栓的形式，以及系统接管方式，在平面图中布置消火栓。布消火栓对话框见图12-20所示，其各功能介绍如下：样式选择要布置的消火栓的样式，单栓还是双栓。接管方式选择生成系统图时消火双的接管方式，上接和平接两种。距墙距离选择消火栓沿墙布置是距墙的距离。显示半径选择或输入保护半径值，插入时不但可显示出当前插入消火栓的半径，同时也显示出以往所插入的消火栓的半径。如图2所示。压力及保护半径计算计算消火栓的栓口压力、保护半径和充实水柱。第十四章第十四章 天正给排水天正给排水注意注意：a执行命令后，由提示点取布置消火栓的天正墙体（或直线、弧线），拖动鼠标动态决定消火栓的布置方向，同时按E或D可以进行放缩，左键确定完成插入。b消火栓为实体对象，双击后可直接进入对话框编辑或修改图图12-20布消火栓布消火栓第十四章第十四章 天正给排水天正给排水连消火栓连消火栓菜单位置：【平面消防】【连消火栓】（LXHS）功能：连接消火栓和立管。执行命令后，提示：请选择消防立管:点取消防立管，系统自动引出标高为1.0m的管线请点取管线下一点或消火栓:将此引出管线连接到消火栓的对应位置上即可，任意喷头菜单位置：【平面消防】【任意喷头】（RYPT）功能：在图中自由插入喷头。执行本命令后，弹出如图12-21对话框：第十四章第十四章 天正给排水天正给排水注意：注意：a在图中所显示的喷头在图中所显示的喷头大小可在初始设置进大小可在初始设置进行设定。行设定。b当需要在已布喷头上当需要在已布喷头上继续添加布置喷头时，继续添加布置喷头时，喷头间距会自动读取喷头间距会自动读取上一已布喷头间的距上一已布喷头间的距离，非常适用于不规离，非常适用于不规则房间则房间图图12-21任意喷头布置任意喷头布置第十四章第十四章 天正给排水天正给排水直线喷头直线喷头菜单位置：【平面消防】【直线喷头】（ZXPT）功能：平面图中在两个指定点之间按照喷头的数量或间距沿一条直线均匀布置喷头。执行本命令后出如:按照给出的喷头数量，在两点均匀布置按照相等的喷头间距的方式布置点取的插入点与第一个喷头的距离直接设置绘制管线和设备的标高选择喷头形式选择或输入喷头保护半径，并在绘制时伴随半径的预演第十四章第十四章 天正给排水天正给排水矩形喷头矩形喷头菜单位置：【平面消防】【矩形喷头】（JXPT）功能：在区域内按矩形或菱形布置喷头。在菜单中或右键执行命令后，弹出如图12-23及12-24所示的矩形布置对话框图图12-23矩形喷头布置矩形喷头布置第十四章第十四章 天正给排水天正给排水图图12-24菱形喷头布置菱形喷头布置对话框的各功能介绍如下：布置方式分矩形布置和菱形布置两种。如下12-25、12-26图第十四章第十四章 天正给排水天正给排水图图12-26菱形布置菱形布置按已知行列数布置：行数选择布置喷头的行数，也可手动输入。列数选择布置喷头的列数，也可手动输入。按已知行列间距布置：行最大间距选择行间距，也可手动输入。列最大间距选择列间距，也可手动输入。行向角度编辑框用于输入绘制喷头时管线的旋转角度，用户可以从布置设备时的预演中随时调整设备的旋转角度。可以直接在该编辑框中输入或通过点取旋转按钮上下控制角度数值。第十四章第十四章 天正给排水天正给排水等距喷头等距喷头菜单位置：菜单位置：【平面消防平面消防】【等距喷头等距喷头】(DJPT）功能：功能：在区域内按一定间距矩形布置喷头。在区域内按一定间距矩形布置喷头。执行此命令后，弹出如图12-27所示的等距布置对话框点取的插入点与第一个喷头行向（y轴）、列向（x轴）距离喷头之间的行向（y轴）、列向（x轴）距离，可按按钮调整或直接输入，单位为mm可输入绘制喷头时管线的旋转角度，并从布置设备的预演中调整随时调整，可按按钮调整或直接输入。选择喷头与管道的连接方式：行向接、列向接和不连接。第十四章第十四章 天正给排水天正给排水喷头尺寸喷头尺寸菜单位置：【平面消防】【喷头尺寸】（PTCC）功能：标注喷头间距尺寸。在菜单中选取该命令后，可以框选中所有要标注尺寸的喷头，系统会自动读取喷头间距，只需用鼠标点取标注的放置位置即可，本命令极大程度上简化了标注的过程，减轻了工作量；此外也可用传统的逐点标注的命令来对喷头进行尺寸标注。标注效果见图12-28第十四章第十四章 天正给排水天正给排水喷淋管径喷淋管径菜单位置：【平面消防】【喷淋管径】（PLGJ）功能：计算喷淋管径并标注于图中。执行命令后，弹出如图12-29所示的喷淋管径对话框图图12-29喷淋管径喷淋管径第十四章第十四章 天正给排水天正给排水喷淋管径喷淋管径对话框的各功能介绍如下：对话框的各功能介绍如下：管径与喷头数对应关系：用户可以使用原有系统的设置，也可根据需要手动修改不同管径连接的喷头数。恢复缺省设置点击恢复缺省设置按钮，系统会将已修改的喷头数改回至原始设置。危险等级用以选择建筑物的危险等级。选择不同危险等级时，对应喷头数会发生相应变化。用户进行设定后，按ENTER键确认，命令行提示：请选择喷淋干管：用鼠标点取要标注的喷淋干管，系统会自动生成与沿干管向支管的水流方向相同管径标注。注意：注意：如果喷淋系统在标注管径时发现系统存在如果喷淋系统在标注管径时发现系统存在回路，此命令将结束，同时以虚线方式显示回路回路，此命令将结束，同时以虚线方式显示回路管段。管段。第十四章第十四章 天正给排水天正给排水材料统计材料统计菜单位置：【平面】【材料统计】（CLTJ）功能：对当前图进行材料统计，并按管线、附件、设备排序。在菜单中（右键）选取本命令后，弹出如图右所示的【材料统计】对话框。第十四章第十四章 天正给排水天正给排水材料统计材料统计对话框的各功能介绍如下：对话框的各功能介绍如下：统计内容用户可以根据需要在选项栏中选择要统计的各项内容，生成的表格内只显示所选统计内容。统计范围可以选择进行当前所在图层的统计，也可以选择同时进行多张图纸的统计。当选择多张图纸统计时，对话框会发生变化，选项下的显示栏会显示出来自其它文件的文件名和其所包含的楼层数。显示栏下方有选项“增加”和“删除”按键及用于修改层数的编辑栏；点“增加”键，系统会弹出文件选项框，可以选择要统计的文件；在显示栏中点击要删除的文件，按“删除”键后清除；在层数编辑栏中可以任意输入要统计的层数。表格设置用以选择或手动输入表格样式。完成对话框设定后按确定键，选择需要统计的范围或直接点击右键统计整张图（被选中的对象成虚线显示），然后在图纸上点取统计表格的放置位置即可。第十四章第十四章 天正给排水天正给排水12.1.3系统图的绘制系统图的绘制绘制系统图的方法有四种：系统生成、绘原理图、绘展开图和自绘。1、系统生成菜单位置：【系统】【系统生成】（XTSC）功能：根据平面图生成系统轴侧图。可以生成多楼层管道的系统图。执行本命令后，系统弹出如图所示。热给水热回水污水废水雨水中水消防喷淋凝结直饮水压力污压力废压力雨其它冷热水第十四章第十四章 天正给排水天正给排水【生成系统生成系统】对话框功能介绍：对话框功能介绍：管线类型用于选择所生成系统图的管线类型。注：此选项必须与被转换平面图内的管线类型相一致。角度可依据用户需要选择生成系统图的角度，有30和45。添加楼层、删除楼层可添加或删除相同楼层的种类数量。单层系统用于只生成单层系统图。楼层、标准层数、层高、位置显示相同楼层种类的序号；可输入同形式楼层的数量；输入层高；用于确定生成系统图的平面图的范围，及生成多层系统图时的相连立管接线点位置。注意：在未确定所选平面范围及连接基点前，位置显示“未指定”；而己经选定的则显示“已框选”。第十四章第十四章 天正给排水天正给排水绘制楼板线选择是否在系统图上绘制楼板线。命令交互：选择自动生成系统图的所有平面图管线:选择对应楼层种类的平面图内容。2、绘原理图给水原理菜单位置：【系统】【给水原理】（GSYL）功能：生成给水原理图，可以进行给水计算。执行本命令后，系统会弹出如图所示。图图12-32给水原理给水原理第
