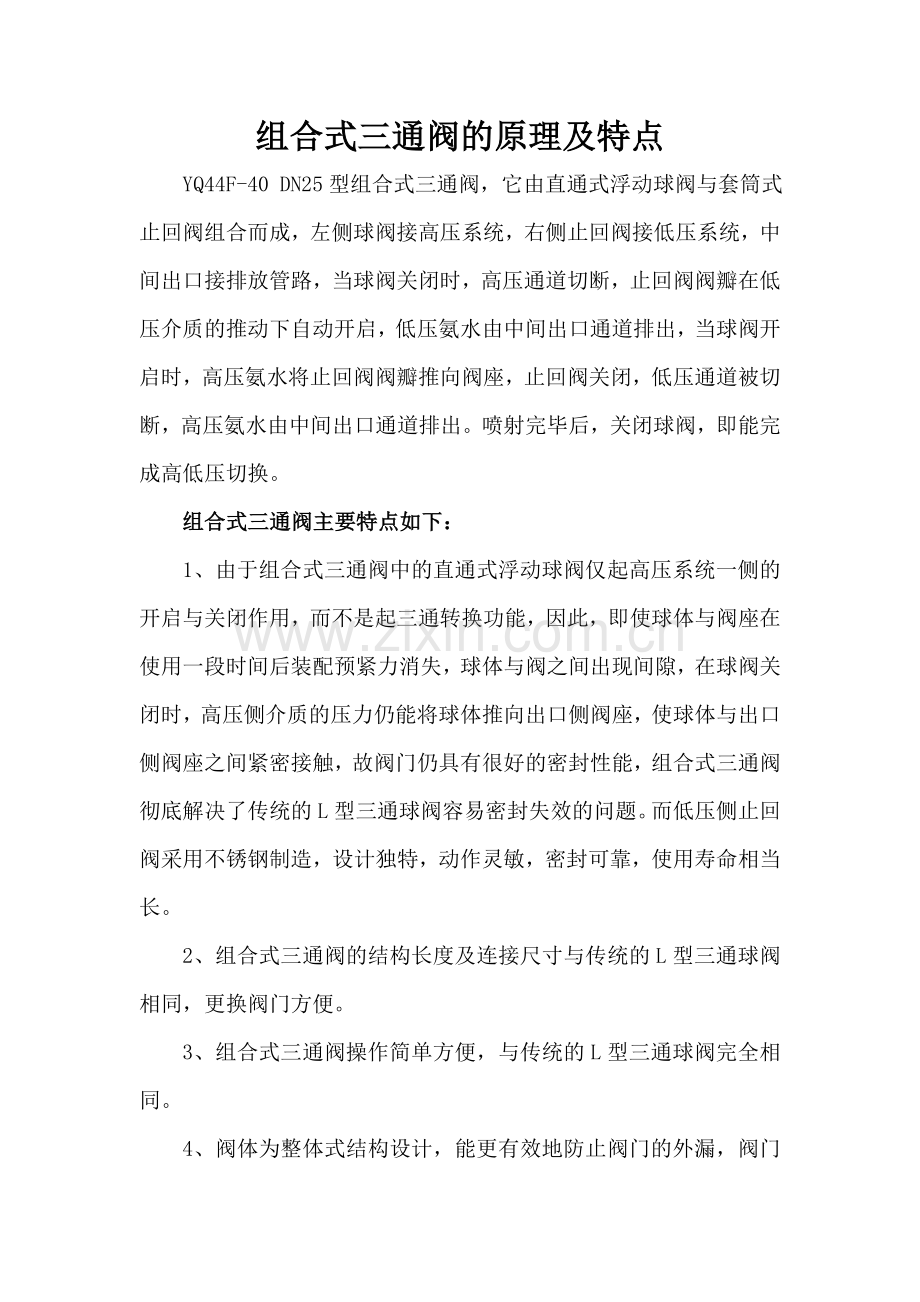

组合式三通阀的原理及特点
YQ44F-40 DN25型组合式三通阀，它由直通式浮动球阀与套筒式止回阀组合而成，左侧球阀接高压系统，右侧止回阀接低压系统，中间出口接排放管路，当球阀关闭时，高压通道切断，止回阀阀瓣在低压介质的推动下自动开启，低压氨水由中间出口通道排出，当球阀开启时，高压氨水将止回阀阀瓣推向阀座，止回阀关闭，低压通道被切断，高压氨水由中间出口通道排出。喷射完毕后，关闭球阀，即能完成高低压切换。
组合式三通阀主要特点如下：
1、由于组合式三通阀中的直通式浮动球阀仅起高压系统一侧的开启与关闭作用，而不是起三通转换功能，因此，即使球体与阀座在使用一段时间后装配预紧力消失，球体与阀之间出现间隙，在球阀关闭时，高压侧介质的压力仍能将球体推向出口侧阀座，使球体与出口侧阀座之间紧密接触，故阀门仍具有很好的密封性能，组合式三通阀彻底解决了传统的L型三通球阀容易密封失效的问题。而低压侧止回阀采用不锈钢制造，设计独特，动作灵敏，密封可靠，使用寿命相当长。
2、组合式三通阀的结构长度及连接尺寸与传统的L型三通球阀相同，更换阀门方便。
3、组合式三通阀操作简单方便，与传统的L型三通球阀完全相同。
4、阀体为整体式结构设计，能更有效地防止阀门的外漏，阀门的总体设计更趋完善。

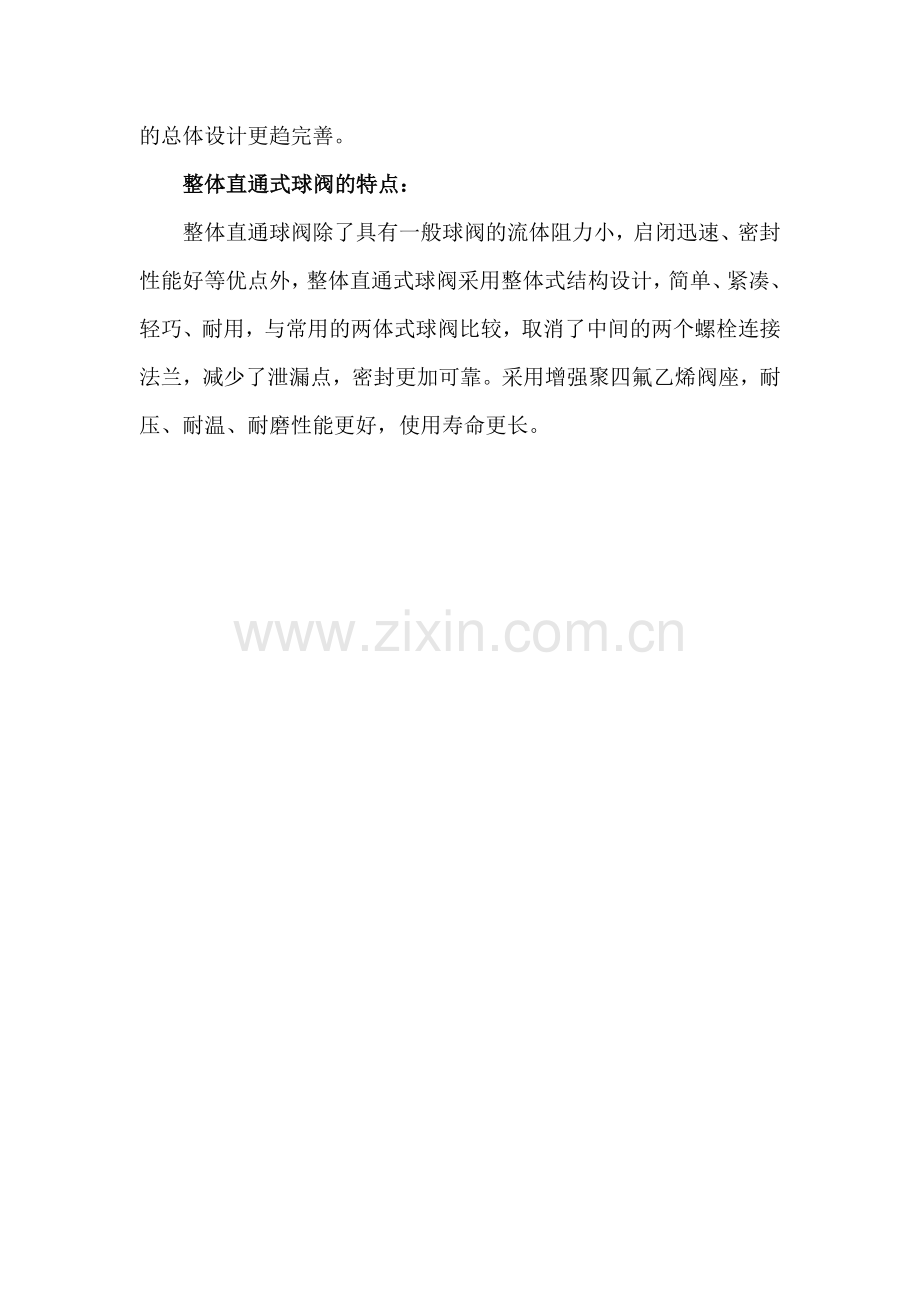

整体直通式球阀的特点：
整体直通球阀除了具有一般球阀的流体阻力小，启闭迅速、密封性能好等优点外，整体直通式球阀采用整体式结构设计，简单、紧凑、轻巧、耐用，与常用的两体式球阀比较，取消了中间的两个螺栓连接法兰，减少了泄漏点，密封更加可靠。采用增强聚四氟乙烯阀座，耐压、耐温、耐磨性能更好，使用寿命更长。
