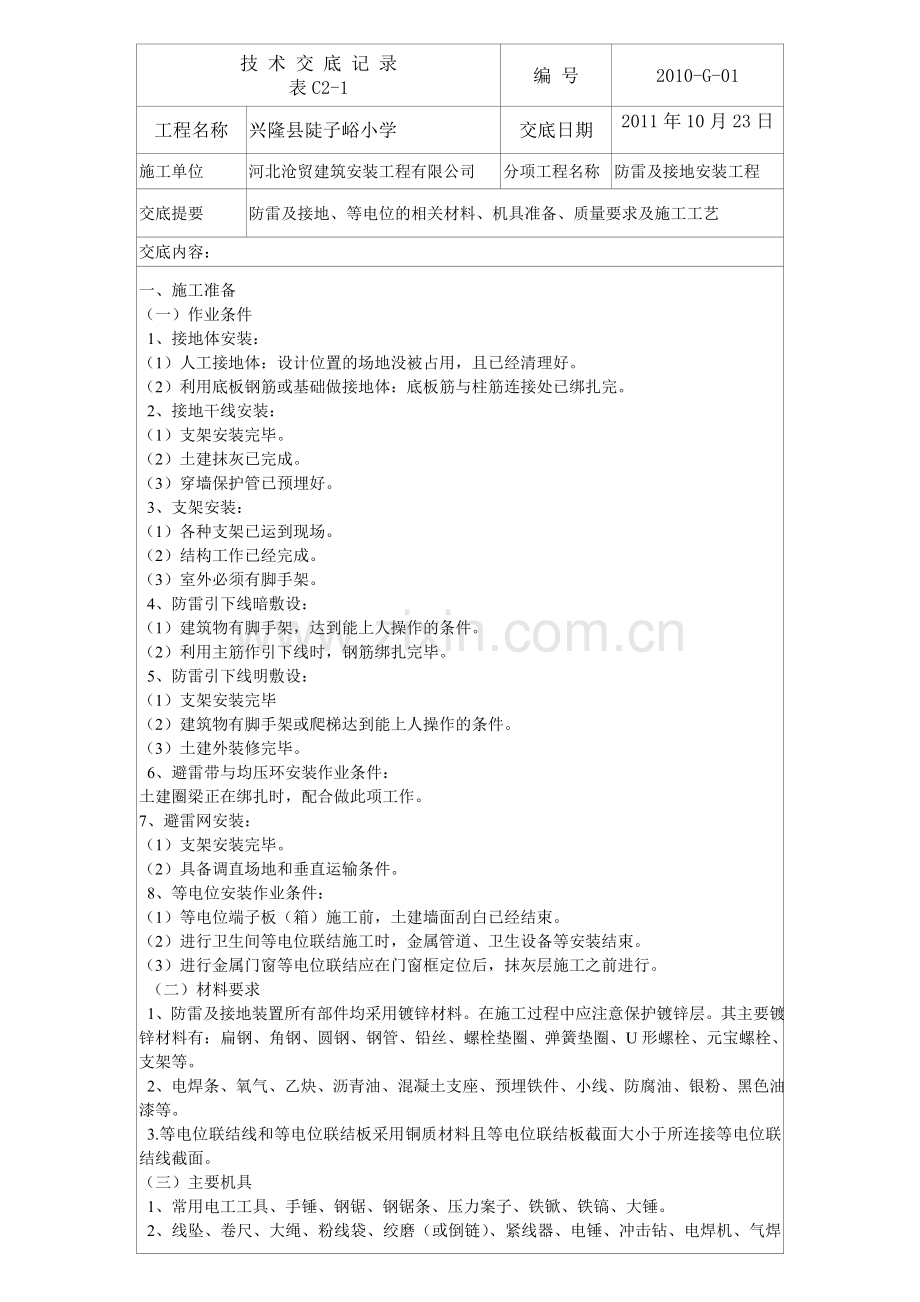

防雷及接地安装工程(地上部分).doc

技 术 交 底 记 录
表C2-1
编 号
2010-G-01
工程名称
兴隆县陡子峪小学
交底日期
2011年10月23日
施工单位
河北沧贸建筑安装工程有限公司
分项工程名称
防雷及接地安装工程
交底提要
防雷及接地、等电位的相关材料、机具准备、质量要求及施工工艺
交底内容：
一、施工准备
（一）作业条件
1、接地体安装：
（1）人工接地体：设计位置的场地没被占用，且已经清理好。
（2）利用底板钢筋或基础做接地体：底板筋与柱筋连接处已绑扎完。
2、接地干线安装：
（1）支架安装完毕。
（2）土建抹灰已完成。
（3）穿墙保护管已预埋好。
3、支架安装：
（1）各种支架已运到现场。
（2）结构工作已经完成。
（3）室外必须有脚手架。
4、防雷引下线暗敷设：
（1）建筑物有脚手架，达到能上人操作的条件。
（2）利用主筋作引下线时，钢筋绑扎完毕。
5、防雷引下线明敷设：
（1）支架安装完毕
（2）建筑物有脚手架或爬梯达到能上人操作的条件。
（3）土建外装修完毕。
6、避雷带与均压环安装作业条件：
土建圈梁正在绑扎时，配合做此项工作。
7、避雷网安装：
（1）支架安装完毕。
（2）具备调直场地和垂直运输条件。
8、等电位安装作业条件：
（1）等电位端子板（箱）施工前，土建墙面刮白已经结束。
（2）进行卫生间等电位联结施工时，金属管道、卫生设备等安装结束。
（3）进行金属门窗等电位联结应在门窗框定位后，抹灰层施工之前进行。
（二）材料要求
1、防雷及接地装置所有部件均采用镀锌材料。在施工过程中应注意保护镀锌层。其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
3.等电位联结线和等电位联结板采用铜质材料且等电位联结板截面大小于所连接等电位联结线截面。
（三）主要机具
1、常用电工工具、手锤、钢锯、钢锯条、压力案子、铁锨、铁镐、大锤。
2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、质量要求
1、主控项目
（1）人工接地装置和利用建筑物基础钢筋的接地装置必须在室外地面0.5米处按设计要求位置设测试点。
（2）测试接地装置的接地电阻值必须符合设计要求，不大于0.5Ω。
（3）防雷接地的人工接地装置的接地干线埋设，经人行通道处理地深度不应小于1米，且应采取均压措施，在其上方铺设卵石地面。
（4）建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环行网路，环行网路应就近与等电位联结干线或局部等电位箱连接。支线间不应串联连接。
2、一般项目
（1）人工接地装置顶面埋设深度不应小于1米。角钢接地极应垂直埋入地下，间距不应小于5米。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：
1）扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
65审核人

交底人

接受交底人

。

技 术 交 底 记 录
表C2-1
编 号
2010-G-01
工程名称
兴隆县陡子峪小学
交底日期
2011年10月23日
施工单位
河北沧贸建筑安装工程有限公司
分项工程名称
防雷及接地安装工程
交底提要
防雷及接地、等电位的相关材料、机具准备、质量要求及施工工艺
交底内容：
一、施工准备
（一）作业条件
1、接地体安装：
（1）人工接地体：设计位置的场地没被占用，且已经清理好。
（2）利用底板钢筋或基础做接地体：底板筋与柱筋连接处已绑扎完。
2、接地干线安装：
（1）支架安装完毕。
（2）土建抹灰已完成。
（3）穿墙保护管已预埋好。
3、支架安装：
（1）各种支架已运到现场。
（2）结构工作已经完成。
（3）室外必须有脚手架。
4、防雷引下线暗敷设：
（1）建筑物有脚手架，达到能上人操作的条件。
（2）利用主筋作引下线时，钢筋绑扎完毕。
5、防雷引下线明敷设：
（1）支架安装完毕
（2）建筑物有脚手架或爬梯达到能上人操作的条件。
（3）土建外装修完毕。
6、避雷带与均压环安装作业条件：
土建圈梁正在绑扎时，配合做此项工作。
7、避雷网安装：
（1）支架安装完毕。
（2）具备调直场地和垂直运输条件。
8、等电位安装作业条件：
（1）等电位端子板（箱）施工前，土建墙面刮白已经结束。
（2）进行卫生间等电位联结施工时，金属管道、卫生设备等安装结束。
（3）进行金属门窗等电位联结应在门窗框定位后，抹灰层施工之前进行。
（二）材料要求
1、防雷及接地装置所有部件均采用镀锌材料。在施工过程中应注意保护镀锌层。其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
3.等电位联结线和等电位联结板采用铜质材料且等电位联结板截面大小于所连接等电位联结线截面。
（三）主要机具
1、常用电工工具、手锤、钢锯、钢锯条、压力案子、铁锨、铁镐、大锤。
2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、质量要求
1、主控项目
（1）人工接地装置和利用建筑物基础钢筋的接地装置必须在室外地面0.5米处按设计要求位置设测试点。
（2）测试接地装置的接地电阻值必须符合设计要求，不大于0.5Ω。
（3）防雷接地的人工接地装置的接地干线埋设，经人行通道处理地深度不应小于1米，且应采取均压措施，在其上方铺设卵石地面。
（4）建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环行网路，环行网路应就近与等电位联结干线或局部等电位箱连接。支线间不应串联连接。
2、一般项目
（1）人工接地装置顶面埋设深度不应小于1米。角钢接地极应垂直埋入地下，间距不应小于5米。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：
1）扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

技 术 交 底 记 录
表C2-1
编 号
2011-C2-001
工程名称
兴隆县陡子峪小学
交底日期
2011年10月23日
施工单位
河北沧贸建筑安装工程有限公司
分项工程名称
防雷及接地安装工程
交底提要
防雷及接地、等电位的相关材料、机具准备、质量要求及施工工艺
交底内容：
跨接焊焊好，并在室外地面以下1米处将主筋焊好连接线（-40mm×4mm热镀锌扁钢），清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。
4、接地体核验
接地体安装完毕后，应及时请质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土或者浇砼，最后，应摇测接地电阻。并做好记录。
5、成品保护
（1）其它工种在挖土方时，注意不要损坏接地体。
（2）安装接地体时，不得破坏散水和外墙壁装修。
（3）不得随意移动已经绑好的结构钢筋。
（二）接地干线安装
1、接地干线安装的有关规定：
（1）接地干线在穿过墙壁、楼板处应加装钢管保护套：有化学腐蚀的部位还应采取防腐措施。在跨越建筑物伸缩缝、沉降缝处时，应设置补偿器，补偿器可用接地线本身弯成弧状代替。
（2）接地干线应设有测量接地电阻而预备的测试卡子。采用暗盒装入，同时加装盒盖并做上接地标记。
（3）接地干线应在不同的两点及以上与接地网相连接。自然接地体应在不同的两点及以上与接地干线或接地网相连接。
（4）每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串联几个需要接地的电气装置。
2、接地干线明敷时的有关规定：
（1）应便于检查。
（2）敷设位置不应符合图纸要求。
（3）支持件间的距离，在水平直线部分应为1米，垂直部分应为1米，转弯部分应为0.5米。
（4）接地干线沿建筑物墙壁水平敷设时，距离梁下应为300毫米，与建筑物墙壁间的间隙应为10-15毫米。
（5）接地干线应按水平或垂直敷设时，可与建筑物倾斜结构平行敷设，在直线段上不应有高低起伏及弯曲等情况。
（6）明敷接地线表面应涂以用15-100毫米宽度相等的绿色和黄色相同的条纹。在每个导体的全部长度上或只在每个区间或每个可接触到的部位上应作出标志。当使用胶带时，应使用双色胶带。
3、室外接地干线敷设
（1）首先进行接地干线的调直、测位、打眼、煨弯，并将测试卡子装好。
（2）敷设前按设计要求的尺寸位置先挖沟。然后将扁钢放平埋入，回填土应压实。
跨接焊焊好，并在室外地面以下1米处将主筋焊好连接线（-40mm×4mm热镀锌扁钢），清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。
4、接地体核验
接地体安装完毕后，应及时请质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土或者浇砼，最后，应摇测接地电阻。并做好记录。
5、成品保护
（1）其它工种在挖土方时，注意不要损坏接地体。
（2）安装接地体时，不得破坏散水和外墙壁装修。
（3）不得随意移动已经绑好的结构钢筋。
（二）接地干线安装
1、接地干线安装的有关规定：
（1）接地干线在穿过墙壁、楼板处应加装钢管保护套：有化学腐蚀的部位还应采取防腐措施。在跨越建筑物伸缩缝、沉降缝处时，应设置补偿器，补偿器可用接地线本身弯成弧状代替。
（2）接地干线应设有测量接地电阻而预备的测试卡子。采用暗盒装入，同时加装盒盖并做上接地标记。
（3）接地干线应在不同的两点及以上与接地网相连接。自然接地体应在不同的两点及以上与接地干线或接地网相连接。
（4）每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串联几个需要接地的电气装置。

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

技 术 交 底 记 录
表C2-1
编 号
2011-C2-001
工程名称
兴隆县陡子峪小学
交底日期
2006年09月26日
施工单位
河北沧贸建筑安装工程有限公司
分项工程名称
防雷及接地安装工程
交底提要
防雷及接地、等电位的相关材料、机具准备、质量要求及施工工艺
交底内容：
2、接地干线明敷时的有关规定：
（1）应便于检查。
（2）敷设位置不应符合图纸要求。
（3）支持件间的距离，在水平直线部分应为1米，垂直部分应为1米，转弯部分应为0.5米。
（4）接地干线沿建筑物墙壁水平敷设时，距离梁下应为300毫米，与建筑物墙壁间的间隙应为10-15毫米。
（5）接地干线应按水平或垂直敷设时，可与建筑物倾斜结构平行敷设，在直线段上不应有高低起伏及弯曲等情况。
（6）明敷接地线表面应涂以用15-100毫米宽度相等的绿色和黄色相同的条纹。在每个导体的全部长度上或只在每个区间或每个可接触到的部位上应作出标志。当使用胶带时，应使用双色胶带。
3、室外接地干线敷设
（1）首先进行接地干线的调直、测位、打眼、煨弯，并将测试卡子装好。
（2）敷设前按设计要求的尺寸位置先挖沟。然后将扁钢放平埋入，回填土应压实。
2、支架安装
（1）应尽可能随结构施工预埋支架或铁件。
（2）根据设计要求进行弹线及分档定位。
（3）用手锤、錾子进行剔洞，洞的大小应里外一致。
（4）首先埋注一条直线上的两端支架，然后后用铅丝拉直线埋注其它支架。在埋注前应先把洞内用水浇湿。
（5）如用混凝土支座，将混凝土支座分档摆好，先在两端支架间拉直线，然后将其它支架用砂浆找平找直。
（6）如果女儿墙预留有预埋铁件，可将支架直接焊在铁件上，支架的找直方法同前。
3、成品保护
（1）剔洞时，不应损坏建筑物结构。
（2）支架稳住后，不得碰撞松动。
（3）支架稳后应保护好，防止土建外墙装修或内墙喷浆时污染支架。
（四）防雷引下线敷设
1、防雷引下线需要装设测试点的部位、数量按图施工，距地高度为0.5米暗设用40mm×4mm热镀锌扁钢作为连接板，在扁钢上打10孔。
2、防雷引下线暗敷设的有关规定：
（1）利用主筋做暗敷设引下线时，每条引下线采用两根主筋，每根主筋直径不能小于16毫米。引下线间距离不应大于10米，当大于10米时应在中间多引一根引下线。
（2）现浇砼内敷设引下线不做防腐处理。
（3）主筋搭接处按接地线要求焊接，当主筋连接采用丝接时其接头处可不焊跨接线及其它的焊接处理。

3、防雷引下线暗敷设做法：

利用主筋作引下线时，按设计要求找出全部主筋位置，用油漆做好标记，距室外地面0.5米处焊好测试卡子，随钢筋逐层串联丝接（焊接）至顶层，并焊接出屋面一定长度的引下线12的镀锌圆钢，以备与避雷网连接。每层各引下点焊接完后，隐蔽之前，均应请有关人员进行隐检，同时应填写隐检记录。

4、防雷引下线明敷设有关规定：
（1）引下线必须调直后方可进行敷设，弯曲处不应小于90度，并不得弯成死角。
（2）引下线采用镀锌圆钢直径不得小于10毫米。
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

技 术 交 底 记 录
表C2-1
编 号
00-C2-001
工程名称
兴隆县陡子峪小学
交底日期
2006年09月26日
施工单位
河北沧贸建筑安装工程有限公司
分项工程名称
防雷及接地安装工程
交底提要
防雷及接地、等电位的相关材料、机具准备、质量要求及施工工艺
交底内容：
5、防雷引下线明敷设做法：
（1）引下线如为扁钢，可放在平板上用手锤调直：如为圆钢可将圆钢放开。一端固定在牢固地锚的机具上，另一端固定在绞磨（或倒链）的夹具上进行冷拉直。
（2）将调直的引下线运到安装地点。
（3）将引下线用大绳提升到最高点，然后有上而下逐点固定，直至安装断接卡子处。如需接头或安装断接卡子，则应进行焊接。焊接后清除药皮，局部调直，刷防锈漆（或银粉）。
（4）用镀锌螺栓将断接卡子与接地体连接牢固。

（5）成品保护
（1）安装保护管时，注意保护好土建结构及装修面。
（2）拆架子时不要磕碰引下线。
（五）避雷网安装
1、避雷网安装的有关规定
（1）避雷网卡固时应加镀锌弹垫、平垫。
（2）避雷线弯曲处不得小于90度，弯曲半径不得小于圆钢直径的10倍
（3）避雷线为圆钢直径不得小于10毫米。
（4）遇有变形缝处应做煨弯补偿。
2、避雷网安装做法：
（1）避雷线为圆钢，可将圆钢放开一端固定在牢固地锚的夹具上，另一端固定在绞磨（或倒链）的夹具上，进行冷拉调直。
（2）将调直的避雷线运到安装地点。
（3）将避雷线用大绳提升到顶部，顶直、敷设、卡固、焊接连成一体，同引下线焊好。焊接的药皮敲掉，进行局部调直后刷防锈漆及银粉。
（4）建筑物屋顶上有突出物，如铝扣板装饰檐、金属旗杆、透气管、金属天沟、铁栏杆、爬梯、冷却塔、电视天线等，这些部位的金属导体都必须与避雷网焊接成一体。
（5）在建筑物的变形缝外应做防雷跨越处理。
（6）本工程为二级防雷系统，避雷网分明网和暗网两种，使用10米×10米的网格；上人屋面为暗网敷设，不上人屋面为明网敷设。
3、成品保护：
（1）不得损坏外檐装修。
（2）避雷网敷设后，应避免砸碰。
（3）避雷网敷设完毕后，应注意保护，防止外墙装修污染避雷线。
（五）均压环、避雷带
1 、施工做法：
本工程在九层、十一层采用-25×4镀锌扁钢沿建筑物四周敷设一道避雷带并与各根引下线相焊接；楼高30米以上，在建筑物外沿金属门窗，金属栏杆处甩出30厘米长12镀锌圆钢备用，接地干线由各防雷引下线引至。沿铝扣板装饰檐板下通常敷设一根镀锌圆钢，直径为10毫米。沿铝扣板装饰檐板上通常贴敷一道铝条，宽度为25mm×4mm
2、成品保护
预甩扁钢和圆钢不得超过30厘米。
（六）等电位
1 、施工做法：
1）住宅变配电所(D4#)MEB总等电位箱采用五组干线与基础地板相连接,每组 干线利用四根18，22的结构主筋。下部未连接处用16的钢筋跨接,上端用-40× 4镀锌扁钢引至MEB箱。从MEB箱用ZR-BV-1×35/PC32引至-2F,-3F汽车库FEB箱, 并与本层底板钢筋相连接,用-40×4镀锌扁钢引至FEB箱。
2） D2#-- D4#楼-1F低压配电室MEB箱接地线分两组,每组两根大于16的钢筋与底板钢筋相连接,并用-40×4镀锌扁钢作为重复接地线与人工接地网焊接。从MEB箱分别敷设ZR-BV-1×35/PC32引至-2F,-3F人防FEB箱,并与本层底板钢筋相连接, 用-40×4镀锌扁钢引至FEB箱。从MEB箱分别敷设ZR- BV-1×35/PC32引至-电井FEB箱,并与本层底板钢筋相连接, 用-40×4镀锌扁钢引至FEB箱。电井FEB箱的接地干线从基础竖向通长引上至电井每层FEB箱,与每层的予留的接地连接板连接.每个电井均从基础底板竖直引上两根大于16钢筋作为接地连接板的连接干线。预留的接地连接板与电井竖向-50×5镀锌接地扁钢,用-40×4镀锌接地扁钢连接,一端焊接,一端螺栓连接。
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

技 术 交 底 记 录
表C2-1
编 号
00-C2-001
工程名称
兴隆县陡子峪小学
交底日期
2006年09月26日
施工单位
河北沧贸建筑安装工程有限公司
分项工程名称
防雷及接地安装工程
交底提要
防雷及接地、等电位的相关材料、机具准备、质量要求及施工工艺
交底内容：
3）所有专业进户管在-1F梁下0.3米用-40×4镀锌扁钢作为接地干线明敷设, 壁装;并分段引至电井FEB箱,用-40×4镀锌扁钢明敷设,吸顶安装。在暖管井,水管井-1F顶层设专用接地连接板接线盒,与电井FEB箱用ZR-BV-1×35/PC32相连接。分别用BVR25mmPE线,专用接地卡子与各管道连通。
4）在电梯井道-3F,-1F,1F, 电梯机房,距地0.5米处设专用接地连接板接线盒（连接板规格为100mm×100mm×6mm钢板）,用剪力墙内两根大于16钢筋作为接地连接板的连接干线与底板钢筋相焊接,并敷设ZR-BV-1×35/PC32引至-电井FEB箱。
5）各住户卫生间等电位用剪力墙内两根大于16钢筋作为接地连接干线与底板钢筋相焊接, 用-40×4镀锌扁钢引至每户LEB箱,并与 卫生间底板钢筋连接, LEB箱规格为200×100×100，卫生间内导电体均用BVR4mm---PC16引至86H60出线口，用专用接地卡做等电位连接。
2.成品保护
1）电气施工时不得砸碰及弄脏墙面。
2）焊接时注意采取保护墙面，金属门窗等措施。
3）进行卫生间等电位联结时，应注意保护卫生器具。
五、质量通病及其防治
（一）接地体
1、焊接质量差，焊缝不饱满，焊接倍数不够，单面焊接，有漏焊现象.应加强技术培训，增强责任心，使用经考核取得焊工上岗操作证得人员，并且在有效期内。
2、基础，梁柱钢筋搭接处用钢筋跨接，焊接面积不够，应严格按质量要求去做。
3、接地体埋深或间隔距离不够。按设计要求执行。
（二）接地干线安装
1、.焊口有加渣、咬肉、裂纹、气孔及药皮处理不干净等现象。应按规范要求修补更改。
2、扁钢不平直，应重新进行调整。
（三）防雷引下线暗（明）敷设
1、焊接面不够，焊口有加渣、咬肉、裂纹、气孔及药皮处理不干净等现象。应按规范要求修补更改。
2、漏刷防锈漆，应及时补刷。
3、主筋错位，应及时纠正。
4、引下线不垂直，超出允许偏差。引下线应横平竖直，超差应及时纠正应。
（四）支架安装
1、支架松动，混凝土支座不稳固。将支架松动的原因找出来，然后固定可靠；混凝土支座放平稳。
2、支架间距不均匀，直线段不直，超出允许偏差。重新修改好间距，将直线段校正平直，不得超出允许偏差。
3、焊口有夹渣、咬肉、裂纹、气孔等缺陷现象。重新补焊不允许出现上面缺陷。
4、焊接处药皮处理不干净漏刷防锈漆。应将焊接处药皮处理干净，补刷防锈漆。
1、进入施工现场戴好安全帽，严禁酒后上班并不得在施工现场吸烟、打闹。
2、使用高凳作业时应栓好防滑绳，不得站在最高凳子上操作，并严禁两人在同一高凳上操作。
3、焊工作业时必须穿上绝缘鞋、戴防护镜、持证上岗。开具动火证、带上灭火器并设专人看护。
4、认真执行安全生产责任制，管理人员不得违章指挥工人、不得违章作业，严禁冒险作业。
（五）避雷带与均压环安装
1、焊接面不够，焊口有加渣、咬肉、裂纹、气孔及药皮处理不干净等现象。应按规范要求修补更改。
2、铁门窗铁栏杆接地引线遗漏，应及时补上。
3、圈梁的接头未焊，应进行补焊。
（六）等电位安装
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

技 术 交 底 记 录
表C2-1
编 号
00-C2-001
工程名称
兴隆县陡子峪小学
交底日期
2006年09月26日
施工单位
河北沧贸建筑安装工程有限公司
分项工程名称
防雷及接地安装工程
交底提要
防雷及接地、等电位的相关材料、机具准备、质量要求及施工工艺
交底内容：
1、焊口有加渣、咬肉、裂纹、气孔及药皮处理不干净等现象。应按规范要求修补更改。
2、机械紧固未加设防松装置，防腐措施未做，未使用镀锌件；更换镀锌件，配平垫、弹簧垫齐全宾并紧固。
3.导线色标不对，压接时压接处未进行搪锡处理，线截面积偏小；根椐规范规定整改。
六、安全注意事项
1、进入施工现场戴好安全帽，严禁酒后上班并不得在施工现场吸烟、打闹。
2、使用高凳作业时应栓好防滑绳，不得站在最高凳子上操作，并严禁两人在同一高凳上操作。
3、焊工作业时必须穿上绝缘鞋、戴防护镜、持证上岗。开具动火证、带上灭火器并设专人看护。
4、认真执行安全生产责任制，管理人员不得违章指挥工人、不得违章作业，严禁冒险作业。
5、电焊机必须配置专用漏电保护器，一次电源线长度不大于5米，双线到位不超过30米。
6、气焊设备两瓶相距不少于5米，配置经检测合格的氧气表、乙炔表并设回火装置，同时必须持证上岗。
7.高处（高于2米）作业时，必须系好安全带。随身物品保管好，防止坠落伤人。
七、文明施工及材料管理措施：
1、材料码放要整齐，长料不短用，做到活完料净脚下清。
2、废料要及时收集整理，码放整齐，做到物尽其用。
3、进入现场要佩戴胸卡，遵守施工现场的有关规定。
八、环境、职业健康安全管理措施
1、电气焊作业时应采取相应防护措施，避免弧光伤害。
2、油漆作业结束后，应及时回收油漆包装材料。
3、在室内进行油漆作业时，应注意通风换气。

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
